Przełączniki i łączniki do kuchni
Przełączniki i łączniki do kuchni sterują funkcjami piekarnika, mocą pól grzejnych oraz zapalaniem palników. Jeśli pokrętło obraca się bez efektu, działa tylko część programów albo pojawiają się przypalone styki, przed zakupem sprawdź typ elementu, układ konektorów i pełne oznaczenie kuchenki.
Jakie elementy znajdziesz w tej kategorii?
Kategoria obejmuje różne części, których nie należy dobierać wyłącznie po nazwie „przełącznik”. W kuchenkach i piekarnikach mogą występować między innymi:

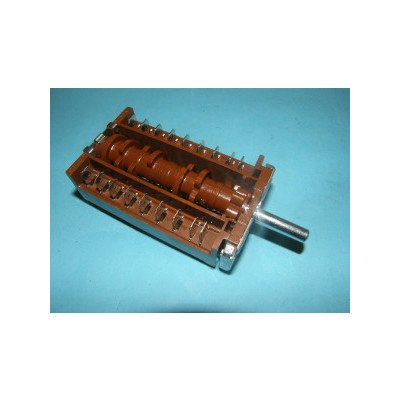

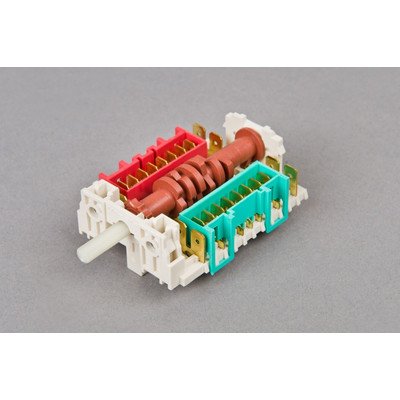

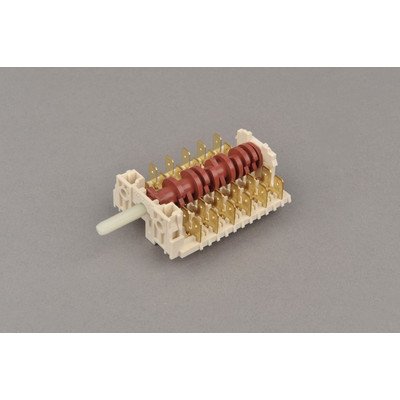

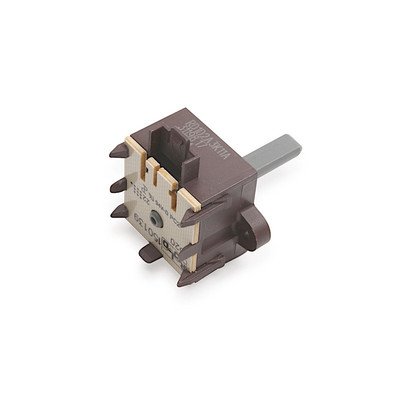

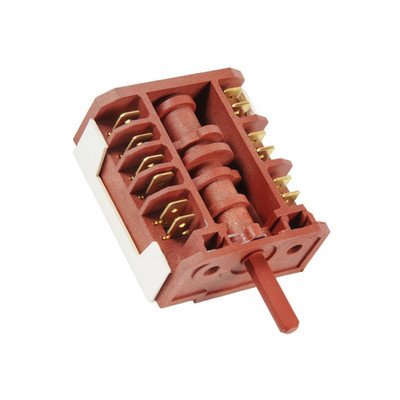

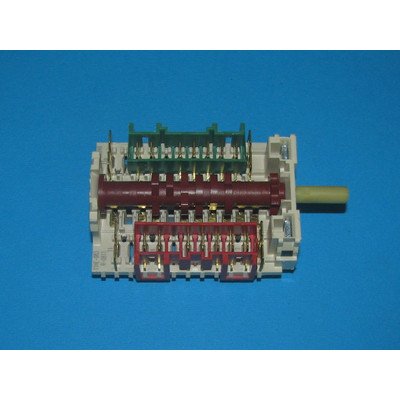

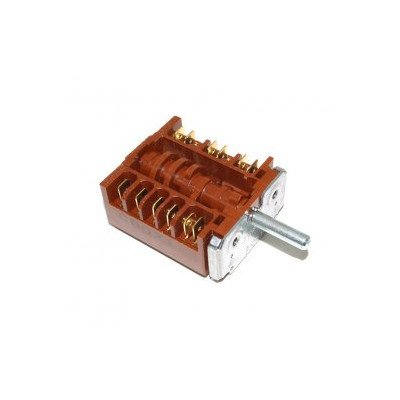

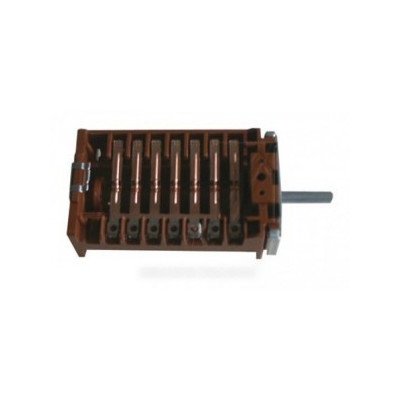

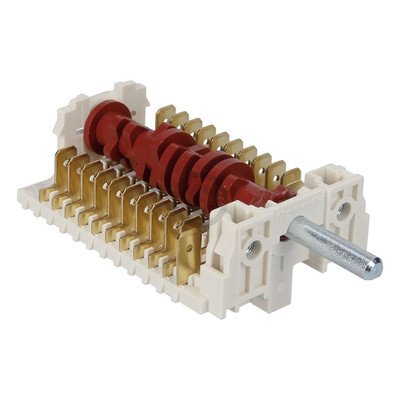

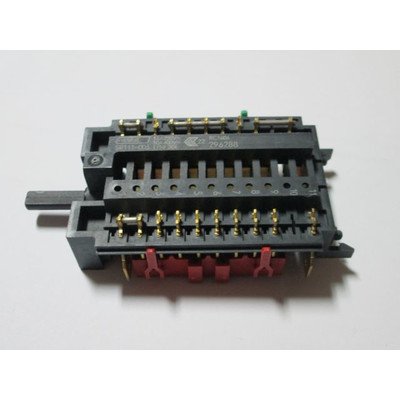

- przełączniki funkcji piekarnika – wielopozycyjne przełączniki krzywkowe wybierające zestaw grzałek, wentylator, oświetlenie lub inne funkcje;

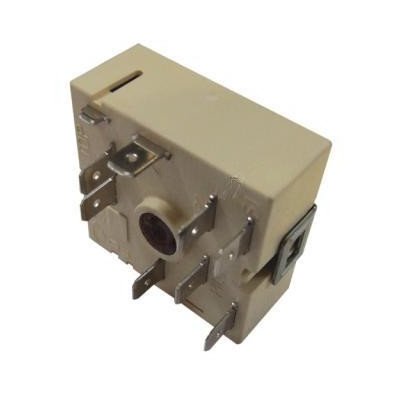

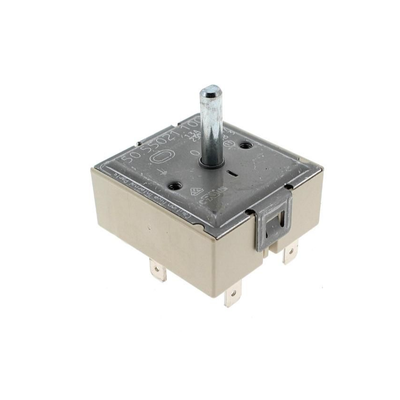

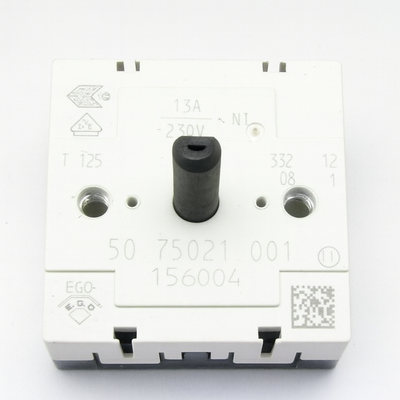

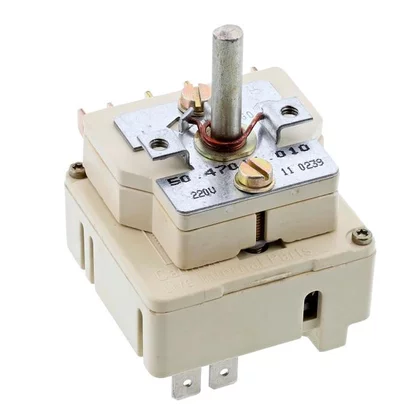

- regulatory energii pól grzejnych – elementy stosowane przy płytach elektrycznych i niektórych płytach ceramicznych, które cyklicznie lub płynnie ograniczają moc pola;
- wyłączniki główne i pomocnicze – odłączające zasilanie urządzenia albo wybranej sekcji;
- łączniki zapalacza – przełączniki uruchamiane pokrętłem zaworu gazowego i przekazujące sygnał do generatora iskry;

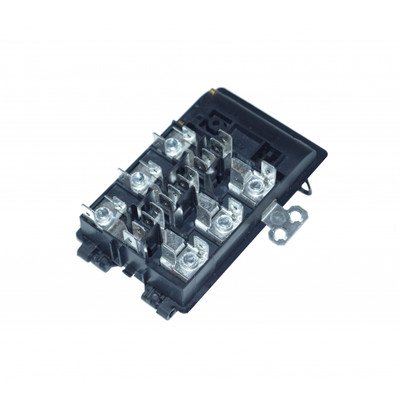

- zespoły łączników, kostki i listwy połączeniowe – elementy łączące przewody lub kilka torów elektrycznych.
Podobny wygląd nie oznacza takiej samej funkcji. Przełącznik funkcji może mieć kilka niezależnych torów styków, a regulator pola grzejnego może być przystosowany do innego obciążenia i sposobu sterowania.
Objaw nie wskazuje jeszcze części
Przed demontażem ustal, która funkcja nie działa i czy problem dotyczy jednej sekcji, czy całego urządzenia.
| Objaw | Możliwe przyczyny | Co sprawdzić i jak interpretować wynik |
| Piekarnik nie reaguje na obrót pokrętła funkcji | przełącznik funkcji, brak zasilania, zegar lub blokada, uszkodzone połączenie | Sprawdź, czy działa wyświetlacz, lampka lub inne funkcje. Jeśli urządzenie jest całkowicie martwe, zacznij od zasilania i zabezpieczeń, a nie od przełącznika. |
| Działa tylko część programów pieczenia | wypalony pojedynczy styk przełącznika, przerwa w przewodzie, grzałka, przekaźnik lub termostat | Porównaj funkcje. Jeżeli nie działa jeden zestaw grzałek, prześledź jego obwód według schematu modelu. Sam fakt, że inne programy działają, nie wyklucza uszkodzenia grzałki lub przewodu. |
| Piekarnik grzeje w niewłaściwym trybie albo grzeje po zmianie ustawienia | sklejone lub przesunięte styki, błędne podłączenie po wymianie, moduł sterujący | Odłącz zasilanie i porównaj położenie konektorów ze schematem oraz zdjęciem oryginalnego połączenia. Nie uruchamiaj urządzenia z przypadkowo zmostkowanymi stykami. |
| Pokrętło obraca się luźno, nie ma wyczuwalnych pozycji lub zacina się | uszkodzona oś, mechanizm krzywkowy, mocowanie albo samo pokrętło | Zdejmij pokrętło i sprawdź, czy uszkodzenie dotyczy osi przełącznika, czy plastikowej nakładki. Wymiana pokrętła nie naprawi zużytych styków. |
| Pole grzejne działa wyłącznie z pełną mocą albo nie reaguje na regulację | regulator energii, przewody, złącze lub samo pole grzejne | Oceń, czy pole nagrzewa się w ogóle. Brak grzania może wynikać z przerwy w elemencie grzejnym, a brak regulacji z uszkodzenia regulatora. Cykliczne włączanie i wyłączanie przy niższej nastawie może być prawidłową pracą regulatora. |
| Po przekręceniu pokrętła gazowego nie ma iskry | łącznik zapalacza, generator iskry, przewód, elektroda lub zasilanie | Jeśli nie iskrzą żadne palniki, podejrzewaj wspólne zasilanie lub generator. Jeśli problem dotyczy jednego pokrętła, sprawdź jego łącznik i przewody. Nie testuj instalacji gazowej płomieniem. |
| Pojawia się zapach spalenizny, trzaski lub ślady nadtopienia | przegrzany styk, luźny konektor, przeciążenie albo uszkodzenie przewodu | Natychmiast odłącz urządzenie od zasilania. Samo założenie nowego przełącznika może nie wystarczyć, jeśli przyczyną był luźny konektor lub zwarcie w obwodzie obciążenia. |
Co jeszcze może powodować brak grzania?
Jeśli wybrany program nie działa, sprawdź kolejno prostsze i wspólne dla wielu funkcji przyczyny: zasilanie kuchenki, bezpiecznik termiczny, ustawienie zegara, termostat, grzałkę, przekaźniki modułu oraz ciągłość przewodów. W niektórych piekarnikach elektroniczny zegar musi być ustawiony po odłączeniu zasilania, inaczej urządzenie może nie rozpocząć grzania mimo sprawnego pokrętła.

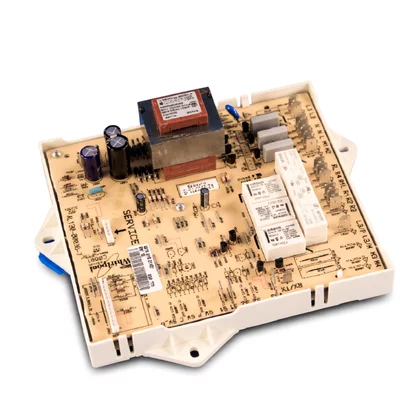

W kuchence z mechanicznym przełącznikiem funkcji każda pozycja pokrętła załącza określony zestaw styków. Dlatego pojedynczy wypalony styk może wyłączyć tylko termoobieg, grzanie dolne albo oświetlenie, podczas gdy pozostałe programy nadal działają. W urządzeniu sterowanym modułem lub enkoderem podobny objaw może pochodzić z elektroniki, a nie z klasycznego przełącznika.
Jak sprawdzić przełącznik i łącznik?
Oględziny
Przed pomiarem odłącz kuchenkę od sieci. W urządzeniu gazowym zamknij również dopływ gazu, jeśli demontaż wymaga odsunięcia kuchenki lub naruszenia elementów w pobliżu przyłącza. Po zdjęciu osłony obejrzyj:
- nadpalone, poczerniałe lub stopione obudowy;
- luźne, przebarwione i przegrzane konektory;
- pęknięcia mechanizmu, osi albo mocowania;
- ślady wilgoci, tłuszczu i korozji;
- przewody z uszkodzoną izolacją.
Nadpalony styk jest ważną wskazówką, ale nie rozstrzyga, dlaczego doszło do przegrzania. Przyczyną może być zużycie przełącznika, luźny konektor, zbyt duże obciążenie albo uszkodzenie części zasilanej przez ten obwód.
Pomiar ciągłości styków
Do podstawowego testu użyj multimetru w trybie ciągłości lub pomiaru rezystancji. Urządzenie musi być odłączone od sieci, a badany przełącznik najlepiej odłączony od instalacji przynajmniej jednym przewodem na każdym sprawdzanym torze. Pomiar przez podłączone grzałki, lampki, silniki lub moduł może dać mylący wynik.
- Zrób wyraźne zdjęcia przewodów, oznaczeń zacisków i położenia przełącznika.
- Odczytaj oznaczenia zacisków oraz przygotuj schemat właściwy dla modelu kuchenki.
- Ustaw pokrętło kolejno w każdej pozycji.
- Sprawdź, które pary zacisków mają przejście w danej pozycji, a które powinny pozostać rozwarte.
- Porównaj wyniki z tabelą styków albo schematem serwisowym urządzenia.
Prawidłowy wynik nie oznacza uniwersalnej wartości dla wszystkich przełączników. W wielu przypadkach miernik pokaże bardzo małą rezystancję na zamkniętym styku i brak przejścia na styku otwartym, ale dokładne przypisanie zacisków oraz dopuszczalne różnice zależą od konstrukcji. Jeżeli styk raz przewodzi, a raz nie, wynik zmienia się przy delikatnym poruszaniu konektorem albo widać nadpalenie, przełącznik lub jego połączenie wymaga dalszej oceny.
Test ciągłości wykonywany bez obciążenia nie sprawdza zachowania styku przy dużym prądzie i temperaturze. Przełącznik może przejść prosty test, a mimo tego mieć nadpaloną powierzchnię styku, powodować spadek napięcia lub przerywać dopiero podczas pracy. Do pomiarów napięcia w działającym urządzeniu potrzebne są kwalifikacje, odpowiednie przyrządy i procedura dla konkretnego modelu.
Rozróżnienie przełącznika od grzałki i termostatu
Jeśli nie działa tylko jeden tryb, nie wymieniaj przełącznika na próbę. Najpierw ustal, jakie elementy powinny pracować w tej pozycji. Gdy przełącznik prawidłowo zamyka właściwy tor, sprawdź ciągłość grzałki, przewodów i zabezpieczeń termicznych. Jeżeli grzałka ma przerwę, nowy przełącznik nie przywróci grzania.
Termostat odpowiada za utrzymywanie temperatury, natomiast przełącznik funkcji wybiera obwód lub zestaw funkcji. Objaw „piekarnik nie dopieka” może wynikać z obu tych części, z czujnika temperatury, grzałki albo nieszczelności drzwi. Wymiana przełącznika ma sens dopiero wtedy, gdy jego styki nie odpowiadają wymaganiom danej pozycji lub są mechanicznie uszkodzone.
Dostęp i wymiana
W kuchenkach wolnostojących przełącznik funkcji zwykle znajduje się za przednim panelem, a dostęp może wymagać zdjęcia górnej pokrywy, płyty podpalnikowej, pokręteł i maskownicy. W piekarniku do zabudowy droga dostępu bywa inna: urządzenie może trzeba wysunąć z szafki i zdjąć panel sterowania albo górną osłonę. Nie każda konstrukcja wymaga tych samych czynności.
Przy wymianie:
- odłącz urządzenie od zasilania i upewnij się, że nie może zostać przypadkowo załączone;
- w razie potrzeby zamknij dopływ gazu i zapewnij dostęp do urządzenia bez naprężania przewodów;
- zdejmij tylko te osłony, które są wymagane w danej konstrukcji;
- wykonaj zdjęcia złączy z kilku stron i oznacz przewody przed ich odłączeniem;
- sprawdź, czy konektory nie są luźne ani nadpalone;
- odkręć lub zwolnij mocowanie przełącznika i zamontuj nowy element w tej samej pozycji;
- przełóż przewody według oznaczeń zacisków, a nie tylko według koloru lub kolejności na zdjęciu;
- zamontuj osłony, pokrętła i elementy palników, nie pozostawiając przewodów przyciśniętych przez blachę;
- przed próbą działania skontroluj poprawność połączeń i ustaw zegar, jeśli urządzenie tego wymaga.
Nie zamieniaj kolejności przewodów tylko dlatego, że nowy element wygląda podobnie. Nie mostkuj trwale uszkodzonego styku, nie omijaj zabezpieczeń i nie uruchamiaj kuchenki z odsłoniętymi częściami pod napięciem. Jeżeli doszło do nadpalenia przewodu lub konektora, trzeba usunąć także przyczynę przegrzewania i zastosować połączenie o właściwych parametrach.
Opisane czynności serwisowe przy elementach elektrycznych wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Pomiary pod napięciem, naprawa instalacji przyłączeniowej oraz prace przy układzie gazowym są przeznaczone dla wykwalifikowanego instalatora lub serwisanta.
Jak dobrać właściwy przełącznik lub łącznik?
Najbezpieczniej rozpocząć od pełnych danych z tabliczki znamionowej i oznaczeń starego elementu. Sam handlowy model kuchenki, zdjęcie albo liczba konektorów może nie wystarczyć, ponieważ jedna seria urządzeń występuje w kilku wariantach wyposażenia i schematu połączeń.
Porównaj:
- pełne oznaczenie urządzenia z tabliczki znamionowej;
- numer części producenta oraz oznaczenia nadrukowane na przełączniku;
- liczbę pozycji i funkcję każdego położenia;
- liczbę, rodzaj i rozmieszczenie zacisków;
- układ styków w poszczególnych pozycjach;
- kształt i długość osi pokrętła;
- sposób mocowania oraz wymiary obudowy;
- dopuszczalne napięcie, prąd lub moc, jeśli są podane dla danego wariantu;
- wersję kuchenki, rodzaj płyty i rozwiązanie sterowania zapalaczem.
Dla urządzeń konkretnych marek mogą być potrzebne dodatkowe identyfikatory: Amica – model, kod wyrobu i 14-cyfrowy numer fabryczny; Electrolux, AEG i Zanussi – pełny PNC / Prod.No.; Bosch i Siemens – pełny E-Nr z końcówką /xx; Whirlpool, Bauknecht, Indesit i Hotpoint – numer serwisowy; Beko i Grundig – model oraz Product No.; LG – model i Product Code; Gorenje i Hisense – model oraz Art. No. lub kod PS; Samsung – pełny model z wariantem końcowym, na przykład /0000.
Przed zamówieniem odczytaj oznaczenia z tabliczki, sfotografuj stary przełącznik z widocznymi zaciskami i sprawdź schemat właściwy dla urządzenia. Jeśli nie da się jednoznacznie potwierdzić zgodności, przygotuj pełne dane tabliczki oraz zdjęcia części do weryfikacji zamiast kierować się samym podobieństwem.
FAQ
Czy brak grzania oznacza uszkodzony przełącznik funkcji?
Nie. Podobny objaw powodują między innymi grzałka, termostat, bezpiecznik termiczny, zegar, przekaźnik, przewód lub brak zasilania. Przełącznik podejrzewa się wtedy, gdy jego styki nie przełączają się zgodnie ze schematem albo występują ślady nadpalenia.
Czy można dobrać przełącznik tylko po liczbie pinów?
Nie. Taka sama liczba zacisków może występować w elementach o innym układzie styków, liczbie pozycji, obciążeniu, osi i mocowaniu. Potrzebne są pełne dane urządzenia oraz porównanie oznaczeń i schematu.
Jak sprawdzić przełącznik funkcji multimetrem?
Po odłączeniu urządzenia od zasilania i odseparowaniu badanego elementu sprawdź ciągłość każdej wymaganej pary zacisków w każdej pozycji pokrętła. Wynik porównaj ze schematem konkretnego modelu. Pomiar nie zastępuje testu pod obciążeniem i nie potwierdza samodzielnie pełnej sprawności.
Dlaczego po wymianie przełącznika piekarnik nadal nie działa?
Możliwe są błędne podłączenie przewodów, uszkodzony konektor, przerwa w grzałce, termostacie lub zabezpieczeniu, problem z zegarem albo modułem sterującym. Sprawdź połączenia według zdjęć i schematu, a następnie prześledź cały obwód niedziałającej funkcji.
Czy przełącznik zapalacza jest tym samym co generator iskry?
Nie. Łącznik zapalacza jest elementem uruchamianym przez pokrętło, a generator wytwarza impulsy wysokiego napięcia dla elektrod. Brak iskry we wszystkich palnikach częściej kieruje diagnostykę do zasilania lub generatora, natomiast problem związany z jednym pokrętłem może dotyczyć jego łącznika albo przewodu.
Czy przed wymianą trzeba odłączać kuchenkę i zamykać gaz?
Zasilanie elektryczne trzeba odłączyć przed otwarciem obudowy i pracą przy przewodach. W kuchence gazowej dopływ gazu należy zamknąć, jeśli czynności wymagają odsunięcia urządzenia, dostępu do przyłącza albo mogą naruszyć elementy instalacji gazowej.
