Przewody do kuchenek i piekarników
Przewody do kuchenek i piekarników obejmują kable zasilające, wiązki wewnętrzne, przewody zapalaczy i połączenia podzespołów. Nadtopienia, przerywana praca, brak grzania lub wyzwalanie zabezpieczeń wymagają sprawdzenia połączeń i dobrania części po pełnym oznaczeniu urządzenia, a nie tylko po wyglądzie.
Jakie przewody występują w kuchenkach i piekarnikach
W tej kategorii mogą znajdować się różne elementy instalacji urządzenia:

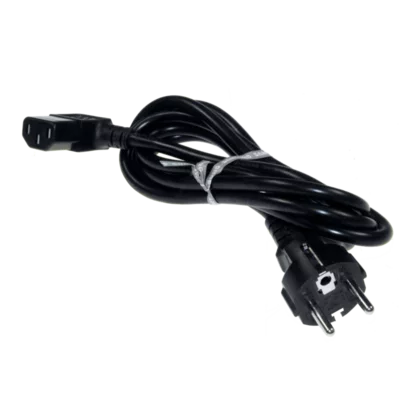

- kable zasilające doprowadzające napięcie do kuchenki, piekarnika lub płyty;
- wiązki przewodów wewnętrznych łączące moduł sterujący, przełącznik funkcji, termostat, grzałki, wentylator, lampkę i czujniki;
- przewody zapalaczy i iskrowników w kuchenkach oraz płytach gazowych;
- przewody czujników i termosond, często zakończone konkretnym złączem;
- przewody ochronne i połączenia uziemiające;

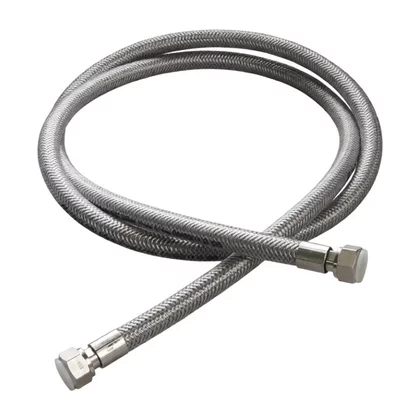

- przewody lub węże gazowe, których dobór i montaż podlegają innym wymaganiom niż przewodów elektrycznych.
Nie należy utożsamiać każdego problemu z przewodem. Ten sam objaw może powodować uszkodzona grzałka, przełącznik funkcji, termostat, bezpiecznik termiczny, moduł, generator iskry, gniazdo albo instalacja zasilająca.
Objawy uszkodzenia przewodu lub wiązki
Podejrzenie przewodu jest uzasadnione szczególnie wtedy, gdy problem dotyczy konkretnego obwodu albo pojawia się po nagrzaniu urządzenia, poruszeniu wiązką lub zmianie położenia drzwi. Możliwe objawy to:
- całkowity brak reakcji urządzenia mimo obecności zasilania w instalacji;
- okresowe wyłączanie się wyświetlacza, zegara lub panelu;
- brak grzania tylko jednej funkcji, na przykład grzania dolnego, termoobiegu albo grilla;
- niedziałające oświetlenie, wentylator lub chłodzenie obudowy;
- brak iskry na jednym albo kilku palnikach;
- zapalanie gazu tylko po określonym ustawieniu pokrętła lub przerywanie zapłonu;
- wyzwalanie bezpiecznika albo wyłącznika różnicowoprądowego;
- kod błędu związany z czujnikiem, zamkiem drzwi, wentylatorem lub komunikacją;
- zapach spalenizny, trzaski, przebarwienia, stopiona izolacja albo nadpalone konektory.
Nadtopienie złącza nie oznacza automatycznie, że wystarczy wymienić sam przewód. Przyczyną może być luźny konektor, zbyt duża rezystancja styku, przeciążenie, źle poprowadzona wiązka albo uszkodzony podzespół, który pobiera nieprawidłowy prąd. Wymiana przewodu bez usunięcia przyczyny może doprowadzić do ponownego przegrzania.
Diagnostyka: objaw, sprawdzenie i interpretacja
Urządzenie nie uruchamia się
Najpierw trzeba rozdzielić problem z zewnętrznym zasilaniem od usterki przewodu urządzenia.
- Sprawdź, czy działa właściwe zabezpieczenie obwodu i czy w gnieździe lub punkcie przyłączenia występuje zasilanie. Prace przy stałym przyłączu wykonuje elektryk.
- Przy odłączonym urządzeniu obejrzyj kabel zasilający, zaciski przyłączeniowe oraz odciążenie przewodu. Szukaj przecięcia, przetarcia, nadtopienia i luźnych połączeń.
- Jeżeli zasilanie dochodzi do zacisków, a panel pozostaje martwy, sprawdź zgodnie ze schematem przewód od listwy przyłączeniowej do bezpiecznika, filtra, przełącznika lub modułu.
- Pomiar ciągłości wykonuj dopiero po odłączeniu urządzenia od sieci i rozłączeniu badanego przewodu od pozostałych obwodów. Prawidłowy wynik oznacza jedynie, że w danym momencie istnieje połączenie elektryczne; nie potwierdza poprawności izolacji ani jakości styku pod obciążeniem.
Jeżeli przewód ma przejście, ale na jego końcu występuje przerwa w działaniu, sprawdź również konektory i zaciski. Luźne lub skorodowane połączenie może przewodzić niewielki prąd miernika, a tracić napięcie podczas pracy grzałki lub silnika.
Jedna funkcja nie działa
Gdy nie działa tylko dolna grzałka, termoobieg, lampka albo jeden palnik, przewód jest tylko jedną z możliwości. Porównaj obwód niesprawnej funkcji ze sprawną funkcją według schematu urządzenia.
- Jeśli sama grzałka ma prawidłową rezystancję, sprawdź przewody, konektory, przełącznik funkcji, termostat i zabezpieczenie termiczne.
- Jeśli przewód ma widoczne nadpalenie przy grzałce, usuń również przyczynę przegrzania konektora. Samo zaciśnięcie starej, odbarwionej wsuwki jest niewłaściwe.
- Jeśli napięcie jest mierzone tylko bez obciążenia, wynik może nie ujawnić słabego styku. Pomiar napięcia w obwodzie czynnym jest czynnością serwisową dla osoby z odpowiednimi kwalifikacjami i przyrządami.
- Jeżeli problem pojawia się dopiero po kilku minutach, uwzględnij rozszerzalność cieplną, pogarszanie styku po nagrzaniu oraz możliwe przebicie grzałki. W takim przypadku sam pomiar rezystancji na zimno nie rozstrzyga sprawy.
Wyzwalanie zabezpieczenia
Wyłączanie bezpiecznika lub różnicówki może wynikać z uszkodzonej izolacji przewodu, grzałki, filtra przeciwzakłóceniowego, silnika, wilgoci albo błędnego podłączenia. Nie wolno wielokrotnie załączać urządzenia tylko po to, aby sprawdzić, czy zabezpieczenie zadziała ponownie.
Przy odłączonym zasilaniu można wykonać oględziny przewodów i sprawdzić, czy izolacja nie dotyka ostrych krawędzi, obudowy lub gorących elementów. Pomiar rezystancji izolacji całego urządzenia wymaga odpowiedniego miernika i procedury właściwej dla danego układu; zwykły multimetr nie zastępuje takiego badania. Jeżeli zabezpieczenie wyzwala po nagrzaniu, potrzebna może być kontrola izolacji w warunkach cieplnych przez elektryka lub serwisanta.
Brak iskry lub przerywany zapłon
W kuchence gazowej rozróżnij brak iskry od problemu z dopływem gazu i utrzymaniem płomienia.
- Brak iskry na wszystkich palnikach może wskazywać na zasilanie generatora, generator iskry, wspólną wiązkę lub zespół włączników.
- Brak iskry tylko na jednym palniku częściej kieruje uwagę na przewód wysokiego napięcia, iskrownik, jego położenie albo uszkodzenie lokalnego połączenia.
- Iskra jest widoczna, ale palnik gaśnie po puszczeniu pokrętła — sprawdź układ zabezpieczenia płomienia, termoparę, zawór i sposób doprowadzenia gazu. Nie wymieniaj przewodu zapalacza bez potwierdzenia, że problem dotyczy zapłonu.
- Przewody zapalacza muszą być prowadzone tak, aby nie były przyciśnięte przez blachę, zawias ani elementy palnika. Przetarcie izolacji może powodować zwarcie lub przeskok iskry w niewłaściwym miejscu.
Przy urządzeniu gazowym nie sprawdzaj szczelności płomieniem i nie rozłączaj instalacji gazowej bez wymaganych uprawnień. Połączenia gazowe, dobór przewodu gazowego i próba szczelności powinny zostać wykonane zgodnie z instrukcją urządzenia oraz lokalnymi wymaganiami przez wykwalifikowanego instalatora.
Oględziny przewodów i złączy
Przed demontażem zrób zdjęcia przebiegu wiązki i położenia każdego złącza. Przy odłączonym urządzeniu sprawdź:
- czy izolacja nie jest stopiona, spękana, twarda lub przecięta;
- czy przewód nie został przyciśnięty przez panel, blachę, zawias albo wentylator;
- czy konektory są mocno osadzone i nie mają śladów łuku elektrycznego;
- czy plastik złącza nie jest zwęglony lub odkształcony;
- czy przewód ochronny jest pewnie przykręcony do obudowy;
- czy wiązka znajduje się w oryginalnych uchwytach i z dala od źródeł ciepła;
- czy przewody nie są naprężone przy otwieraniu drzwi lub wysuwaniu urządzenia z zabudowy.
Ciemny konektor, luźna wsuwka albo przebarwienie izolacji oznacza konieczność dokładniejszej kontroli. Jeśli uszkodzenie sięga przewodu, należy odciąć fragment aż do zdrowego materiału albo wymienić całą wiązkę — zgodnie z dokumentacją i konstrukcją urządzenia.
Wymiana przewodu lub wiązki
Dostęp zależy od rodzaju części i modelu. Kabel zasilający oraz listwa przyłączeniowa są zwykle dostępne po wysunięciu urządzenia i zdjęciu tylnej osłony. Wiązki panelu mogą wymagać demontażu górnej pokrywy lub panelu sterowania, a przewody grzałek i wentylatora często prowadzone są z tyłu komory albo w bocznych kanałach obudowy. W kuchenkach gazowych dostęp do przewodów zapalaczy może wymagać zdjęcia rusztów i płyty roboczej.
Przy wymianie:
- Odłącz urządzenie od zasilania; przy stałym przyłączu odłącz obwód w rozdzielnicy i potwierdź brak napięcia odpowiednim przyrządem.
- Jeżeli urządzenie jest gazowe, zamknij dopływ gazu przed czynnościami, które mogą naruszyć połączenia gazowe.
- Oznacz złącza i wykonaj zdjęcia przed ich odłączeniem. Nie polegaj wyłącznie na kolorach przewodów.
- Usuń przewód z uchwytów i prowadnic bez szarpania za żyły. Złącze rozłączaj za obudowę, nie za kabel.
- Zamontuj część o takim samym układzie końcówek, sposobie mocowania, przekroju, izolacji i odporności temperaturowej jak przewidziana dla danego modelu.
- Odtwórz trasę przewodu, uchwyty, odległości od grzałek i połączenia ochronne. Przewód nie może ocierać się o ruchome ani ostre elementy.
- Przed uruchomieniem załóż wszystkie osłony i sprawdź, czy żaden konektor nie został pominięty.
Nie stosuj zwykłego przewodu instalacyjnego, przypadkowych zacisków, skręcania żył ani taśmy jako naprawy w pobliżu grzałek. Wysokotemperaturowa wiązka wymaga przewodu i końcówek o parametrach odpowiednich dla miejsca montażu. Jeżeli producent przewiduje wymianę kompletnej wiązki, naprawa pojedynczej żyły może być niewłaściwa.
Diagnostyka pod napięciem, pomiary przy odsłoniętych zaciskach oraz prace przy stałym przyłączu są przeznaczone dla wykwalifikowanego elektryka lub serwisanta. Po pomiarach napięciowych zasilanie należy ponownie odłączyć przed dotykaniem przewodów i montażem osłon.
Jak dobrać właściwy przewód
Nie dobieraj części wyłącznie po długości, liczbie żył, kolorze izolacji ani podobnym zdjęciu. Znaczenie mają również:
- dokładny przebieg i długość przewodu;
- rodzaj oraz położenie konektorów;
- przekrój żyły i obciążalność prądowa;
- odporność izolacji na temperaturę;
- obecność ekranowania, przewodu ochronnego lub specjalnego złącza;
- sposób mocowania i prowadzenia wiązki;
- wersja urządzenia, rodzaj zasilania i rewizja modułu;
- zastosowanie przewodu do obwodu grzałki, czujnika, zapalacza, wentylatora albo zasilania głównego.
Do identyfikacji przygotuj zdjęcie tabliczki znamionowej oraz starego przewodu lub złącza. W zależności od marki potrzebne są pełne dane:
- Amica: model, kod wyrobu i 14-cyfrowy numer fabryczny;
- Electrolux, AEG, Zanussi: pełny PNC / Prod.No.;
- Bosch, Siemens: pełny E-Nr z końcówką /xx;
- Whirlpool, Bauknecht, Indesit, Hotpoint: numer serwisowy, często rozpoczynający się od 85;
- Beko, Grundig: model i Product No.;
- LG: model i Product Code;
- Gorenje, Hisense: model oraz Art. No. albo kod PS;
- Samsung: pełny model wraz z wariantem końcowym, na przykład /0000.
Skrócony model handlowy może obejmować kilka wersji z inną wiązką, innym złączem lub innym sposobem zasilania. Przed zakupem porównaj pełne oznaczenie urządzenia z listą zgodności części. Jeśli nie masz pewności, prześlij oznaczenie z tabliczki i zdjęcie obu końców przewodu.
FAQ
Czy uszkodzony przewód może powodować brak grzania?
Tak, ale brak grzania może również wynikać z uszkodzonej grzałki, przełącznika funkcji, termostatu, zabezpieczenia termicznego albo modułu. Jeżeli widoczne są nadpalone konektory, trzeba sprawdzić zarówno przewód, jak i element, który był przez niego zasilany.
Czy pomiar ciągłości przewodu potwierdza jego sprawność?
Nie. Pomiar ciągłości wykonany przy odłączonym zasilaniu wykrywa przerwę, ale nie ocenia izolacji, jakości konektora ani zachowania przewodu pod obciążeniem i po nagrzaniu. Wynik należy interpretować razem z oględzinami i dokumentacją urządzenia.
Czy można naprawić jeden przewód w wiązce?
Czasami jest to możliwe, lecz tylko z użyciem przewodu, izolacji i końcówek o parametrach odpowiednich dla danego miejsca. Jeżeli wiązka jest nadtopiona w kilku miejscach, uszkodzenie dotyczy złącza albo producent przewiduje kompletny zespół, bezpieczniejsza może być wymiana całej wiązki.
Dlaczego piekarnik wyzwala zabezpieczenie dopiero po kilku minutach?
Przyczyną może być przebicie grzałki po nagrzaniu, rozszerzający się uszkodzony element, przewód dotykający obudowy albo połączenie, które przegrzewa się pod obciążeniem. Nie należy wielokrotnie uruchamiać urządzenia bez sprawdzenia izolacji i obwodu przez osobę z odpowiednimi kwalifikacjami.
Czy podobne złącze oznacza, że przewód będzie pasował?
Nie. Identyczne złącze nie gwarantuje zgodności przekroju żyły, odporności temperaturowej, długości, układu pinów ani przeznaczenia obwodu. Część trzeba potwierdzić po pełnym oznaczeniu urządzenia i numerze katalogowym.
Jak dobrać przewód do kuchenki gazowej?
Najpierw ustal, czy chodzi o przewód zapalacza, wiązkę mikroprzełączników, kabel zasilający czy przewód gazowy. Każdy z tych elementów ma inne wymagania. Przy przewodzie gazowym nie wystarcza sama długość i średnica — trzeba potwierdzić typ przyłączy, przeznaczenie, dopuszczenia oraz zgodność z konkretną instalacją.
