Zabezpieczenia do kuchenek i piekarników
Zabezpieczenia do kuchenek i piekarników obejmują między innymi termopary, termiki, klixony, czujniki temperatury oraz zawory odcinające gaz. Gdy palnik gaśnie, piekarnik przerywa grzanie albo urządzenie wyłącza się po rozgrzaniu, nie wymieniaj części na podstawie samego objawu. Porównaj konstrukcję, oznaczenia i pełne dane z tabliczki znamionowej.
Jakie elementy obejmuje ta kategoria
Zabezpieczenie w kuchence lub piekarniku nie jest jedną uniwersalną częścią. W zależności od konstrukcji urządzenia może nim być:
- termopara lub termoelement współpracujący z zaworem gazowym i zabezpieczeniem przeciwwypływowym;
- cewka, magnes lub zawór gazowy z zabezpieczeniem, który utrzymuje albo odcina dopływ gazu;
- termik, klixon lub ogranicznik temperatury, przerywający obwód po przekroczeniu określonej temperatury;
- czujnik temperatury, przekazujący informację do regulatora albo modułu sterującego;
- bezpiecznik termiczny, który może zadziałać jednorazowo i wymagać wymiany;
- w niektórych modelach także element mechaniczny lub elektryczny kontrolujący położenie drzwi, pokrętła albo inny warunek bezpiecznego uruchomienia.
Dokładna funkcja elementu zależy od modelu. Termopara w kuchence gazowej nie pełni tej samej funkcji co czujnik temperatury piekarnika, a klixon może być elementem automatycznie powracającym do pracy albo zabezpieczeniem jednorazowym.
Objaw: palnik gaśnie po puszczeniu pokrętła
W kuchence gazowej lub gazowym piekarniku jest to typowy objaw problemu w układzie zabezpieczenia płomienia, ale nie stanowi dowodu uszkodzenia samej termopary. Schemat diagnostyczny wygląda następująco:
- Objaw: płomień pojawia się po wciśnięciu pokrętła, lecz gaśnie po jego zwolnieniu.
- Możliwe przyczyny: termopara jest uszkodzona, zabrudzona, odgięta albo znajduje się poza właściwą strefą płomienia; problem może dotyczyć także korony palnika, dyszy, połączenia termopary, cewki lub zaworu gazowego.
- Sprawdzenie: po ostygnięciu urządzenia skontroluj, czy korona i nakrywka palnika są prawidłowo ułożone, otwory płomieniowe są drożne, a końcówka termopary znajduje się w płomieniu. Obejrzyj przewód i połączenia pod kątem pęknięcia, nadpalenia, luzu lub korozji.
- Interpretacja: jeżeli po oczyszczeniu i prawidłowym ustawieniu płomień nadal gaśnie, podejrzana jest termopara albo element zaworu. Jeżeli po zamianie termopary między dwoma porównywalnymi palnikami objaw przechodzi na drugi palnik, wskazuje to na termoparę. Jeżeli problem pozostaje przy tym samym zaworze, trzeba sprawdzić zawór, cewkę, styk i dopływ gazu.
- Następny krok: dopiero po takim rozróżnieniu dobieraj termoparę, cewkę albo zawór. Nie mostkuj zabezpieczenia i nie utrzymuj zaworu w pozycji otwartej prowizorycznym sposobem.
Nie każdy palnik wymaga takiej samej długości termopary. Różnić się mogą także końcówka przy zaworze, sposób mocowania przy palniku, liczba przewodów i sposób wykorzystania masy urządzenia.
Objaw: palnik długo się zapala albo ma mały płomień
Długi czas zapalania lub mały płomień może być związany z termoparą, ale przed zakupem zabezpieczenia wyklucz prostsze przyczyny:
- zabrudzoną koronę lub nakrywkę palnika;
- częściowo zatkaną dyszę;
- wilgoć po czyszczeniu;
- nieprawidłowe ułożenie elementów palnika;
- zbyt słaby albo niestabilny dopływ gazu;
- nieprawidłową pozycję termopary względem płomienia.
Jeżeli iskra jest prawidłowa, ale gaz nie pojawia się przy jednym palniku, problem może leżeć po stronie dyszy, zaworu lub elementu zabezpieczenia. Iskrownik odpowiada za zapłon, a termopara za podtrzymanie dopływu gazu po pojawieniu się płomienia — są to różne funkcje. Wymiana iskrownika nie naprawi usterki zabezpieczenia przeciwwypływowego.
Objaw: piekarnik wyłącza się po rozgrzaniu
W piekarniku elektrycznym trzeba rozdzielić normalne cykliczne sterowanie temperaturą od zadziałania zabezpieczenia. Termostat roboczy może okresowo odłączać grzałkę i ponownie ją załączać, natomiast ogranicznik temperatury lub bezpiecznik termiczny reaguje na przegrzanie albo nieprawidłowe warunki pracy.
Sprawdź kolejno:
- czy wentylator chłodzący działa, jeżeli dany model go posiada;
- czy otwory wentylacyjne i kanały chłodzenia nie są zasłonięte;
- czy grzałki nie mają śladów przebicia, pęknięcia lub miejscowego przegrzania;
- czy czujnik temperatury jest stabilnie zamocowany i nie został przesunięty;
- czy przewody przy termiku, klixonie lub ograniczniku nie są nadpalone;
- czy po ostygnięciu urządzenie wraca do pracy, czy pozostaje całkowicie odłączone.
Powrót urządzenia po ostygnięciu może wskazywać na zabezpieczenie automatycznie powracające. Brak powrotu może oznaczać bezpiecznik jednorazowy, przerwę w obwodzie albo inną awarię, ale sam ten objaw nie pozwala wskazać konkretnej części. Zadziałanie ogranicznika może być skutkiem uszkodzenia innego elementu, dlatego nie należy wymieniać go bez ustalenia przyczyny przegrzewania.
Jak sprawdzić element miernikiem
Przed pomiarem odłącz urządzenie od instalacji elektrycznej, a przy urządzeniu gazowym zamknij dopływ gazu. Odczekaj do ostygnięcia piekarnika. Element powinien być odłączony przynajmniej z jednej strony od obwodu, aby pomiar nie obejmował innych podzespołów.

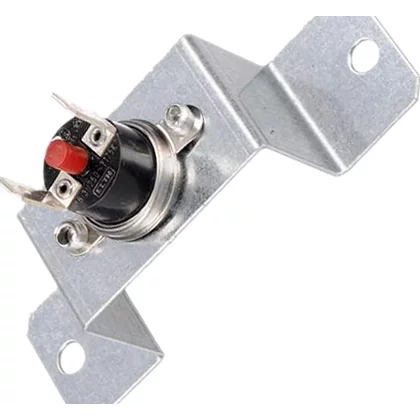

Termik, klixon i bezpiecznik termiczny
Ustaw miernik na pomiar ciągłości albo niskiej rezystancji i zmierz zaciski elementu w temperaturze pokojowej. Wynik wskazujący na ciągłość oznacza, że styki są zamknięte w tych warunkach. Brak ciągłości może oznaczać zadziałanie zabezpieczenia, jego konstrukcję normalnie otwartą albo uszkodzenie — bez informacji o typie elementu nie można tych możliwości rozdzielić.
Jeżeli klixon ma funkcję automatycznego powrotu, po ostygnięciu powinien zmienić stan zgodnie z dokumentacją modelu. Bezpiecznik termiczny jednorazowy nie powinien być mostkowany; trzeba ustalić przyczynę jego zadziałania i zastosować część o potwierdzonych parametrach.
Czujnik temperatury
Czujniki rezystancyjne mierzy się po odłączeniu przewodów, najlepiej w temperaturze znanej lub porównywalnej z dokumentacją urządzenia. Rezystancja powinna zmieniać się w sposób zgodny z charakterystyką konkretnego czujnika. Sama wartość zmierzona w temperaturze pokojowej nie potwierdza sprawności w całym zakresie pracy, a przerwa, zwarcie lub niestabilny wynik są wskazaniem do dalszej kontroli przewodów i elementu.
Nie stosuj jednej uniwersalnej wartości rezystancji dla wszystkich piekarników. Typ czujnika, jego charakterystyka i zakres pomiarowy zależą od producenta oraz modelu.
Termopara
Podstawową kontrolę można wykonać przez ocenę położenia końcówki, stanu przewodu, połączenia z zaworem i zachowania palnika po rozgrzaniu. Pomiar napięcia termopary wymaga odłączenia jej od zaworu, właściwego podgrzania końcówki i znajomości procedury dla konkretnego typu. Uzyskany wynik nie rozstrzyga samodzielnie, czy sprawny jest zawór elektromagnetyczny, ponieważ układ musi jeszcze prawidłowo utrzymywać otwarcie zaworu.
Pomiarów przy zapalonym gazie i elementach pod napięciem nie wykonuj bez odpowiednich kwalifikacji, przyrządów oraz procedury serwisowej. Nie podgrzewaj termopary płomieniem w sposób mogący uszkodzić przewód lub elementy urządzenia.
Dostęp i wymiana zabezpieczenia
Wymiana zależy od rodzaju urządzenia. W przykładowej konstrukcji kuchenki gazowo-elektrycznej dostęp do termopary wymaga najpierw zakręcenia gazu i odłączenia zasilania, a następnie zdjęcia rusztów, pokryw i koron palników oraz elementów obudowy zapewniających dostęp do mocowania i zaworu. Nie jest to jednak uniwersalna kolejność dla każdego modelu.
Typowe rozwiązania obejmują:
- termoparę palnika mocowaną przy korpusie palnika, z drugim końcem wkręconym lub podłączonym do zaworu gazowego;
- termoparę piekarnika gazowego, do której dostęp może wymagać zdjęcia osłony palnika, dolnej płyty komory albo górnej płyty urządzenia;
- termik, klixon lub bezpiecznik termiczny umieszczony przy obudowie piekarnika, kanale chłodzenia, grzałce albo innym źródle ciepła;
- czujnik temperatury piekarnika wsunięty do komory i połączony przewodem z tylną częścią urządzenia lub modułem;
- zawór gazowy i jego cewkę znajdujące się w strefie armatury gazowej, do której dostęp może wymagać demontażu płyty podpalnikowej albo panelu sterowania.
Przed demontażem wykonaj zdjęcia połączeń i oznacz przewody. Nie ciągnij za przewód czujnika, nie zaginaj kapilary ani rurki termopary pod ostrym kątem. Przy montażu odtwórz położenie elementu względem płomienia, grzałki i osłon. Po naprawie sprawdź stabilność pracy, działanie zabezpieczenia oraz brak zapachu gazu. Próby szczelności instalacji gazowej nie wykonuj płomieniem.
Uwaga: prace przy armaturze gazowej, zaworach, połączeniach gazowych oraz pomiary pod napięciem wymagają odpowiednich kwalifikacji, uprawnień, doświadczenia i właściwych narzędzi. Przy ingerencji w instalację gazową lub regulacji spalania skorzystaj z wykwalifikowanego instalatora albo serwisanta.
Jak dobrać właściwą część
Nie wybieraj zabezpieczenia wyłącznie po zdjęciu, długości przewodu lub identycznym złączu. Istotne mogą być: typ elementu, temperatura zadziałania, sposób powrotu do pracy, liczba styków, charakterystyka czujnika, długość termopary, rodzaj końcówki, mocowanie, strona montażu oraz współpraca z konkretnym zaworem lub modułem.
Do identyfikacji przygotuj:
- markę i pełny model urządzenia;
- oznaczenie z tabliczki znamionowej właściwe dla producenta;
- oznaczenie uszkodzonej części, jeżeli jest czytelne;
- zdjęcie elementu, jego mocowania, końcówek i złączy;
- informację, czy część dotyczy palnika, piekarnika, chłodzenia lub obwodu elektrycznego.
Przydatne oznaczenia producentów to między innymi:
- Amica: model, kod wyrobu i 14-cyfrowy numer fabryczny;
- Electrolux, AEG, Zanussi: pełny PNC / Prod.No.;
- Bosch i Siemens: pełny E-Nr z końcówką /xx;
- Whirlpool, Bauknecht, Indesit, Hotpoint: numer serwisowy, często rozpoczynający się od 85;
- Beko i Grundig: model oraz Product No.;
- LG: model i Product Code;
- Gorenje i Hisense: model oraz Art. No. albo kod PS;
- Samsung: pełny model wraz z wariantem końcowym, na przykład /0000.
Skrócony model może nie identyfikować wariantu technicznego. Przed zakupem porównaj pełne oznaczenie urządzenia z katalogową zgodnością części. Jeżeli producent rozróżnia wersje jednym z dodatkowych numerów, nie zakładaj zgodności na podstawie samej nazwy handlowej.
FAQ
Czy palnik gaśnie po puszczeniu pokrętła zawsze z powodu termopary?
Nie. Przyczyną może być także zabrudzona lub źle ułożona korona palnika, niewłaściwe ogrzewanie końcówki termopary, luźne połączenie, uszkodzona cewka albo zawór gazowy. Jeżeli wymiana termopary nie pomaga, nie kupuj kolejnych części na próbę — sprawdź układ zaworu i połączenia.
Czy termopara i iskrownik to ta sama część?
Nie. Iskrownik wytwarza iskrę potrzebną do zapłonu gazu. Termopara wykrywa obecność płomienia i współpracuje z zabezpieczeniem, które utrzymuje dopływ gazu tylko w odpowiednich warunkach.
Czy termik można zastąpić przewodem albo mocniejszym bezpiecznikiem?
Nie. Mostkowanie zabezpieczenia usuwa funkcję ochronną i może doprowadzić do przegrzania, pożaru albo uszkodzenia urządzenia. Należy ustalić przyczynę zadziałania i zastosować element o parametrach przewidzianych dla danego modelu.
Czy każdy klixon po ostygnięciu wraca do pracy?
Nie. Niektóre ograniczniki są automatycznie resetowane, a inne działają jednorazowo i po zadziałaniu pozostają rozwarte. Rozstrzyga konstrukcja oraz oznaczenie konkretnej części.
Czy doboru termopary można dokonać tylko po długości?
Nie. Oprócz długości znaczenie mają końcówki, gwint lub sposób podłączenia do zaworu, mocowanie przy palniku, liczba przewodów i konstrukcja zabezpieczenia. Najbezpieczniej porównać pełne dane urządzenia oraz zdjęcia obu końców części.
Jakie dane przesłać do doboru zabezpieczenia?
Prześlij pełne oznaczenia z tabliczki znamionowej, zdjęcie uszkodzonej części, jej mocowania i złączy oraz opisz objaw. Przy urządzeniach różnych marek potrzebne są różne identyfikatory, dlatego sam skrócony model może być niewystarczający.
