Zawory do kuchenek gazowych
Zawory do kuchenek gazowych sterują dopływem gazu do palników płyty lub piekarnika. Ich usterkę można podejrzewać, gdy kurek zacina się, płomień nie daje się regulować albo gaśnie po puszczeniu pokrętła, lecz podobne objawy powodują też termopara, palnik i dysza. Zawór dobieraj według pełnych danych z tabliczki znamionowej oraz zgodności katalogowej, nie tylko wyglądu.
Za co odpowiada zawór gazowy w kuchence?

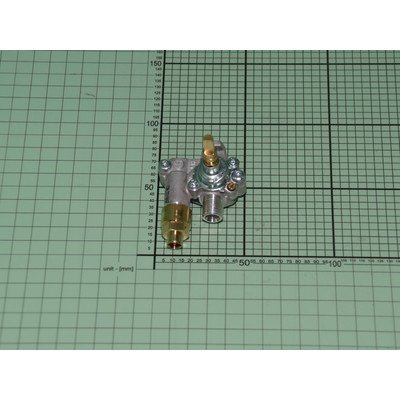

Zawór, nazywany również kurkiem gazowym, otwiera, reguluje i zamyka przepływ gazu do konkretnego palnika. W urządzeniach z zabezpieczeniem przeciwwypływowym współpracuje z termoparą oraz magnesem bezpieczeństwa. Po zapaleniu płomienia ogrzana termopara wytwarza niewielki prąd, który pozwala utrzymać zawór otwarty. Po zgaśnięciu płomienia układ powinien samoczynnie odciąć gaz.
W tej kategorii mogą występować różne konstrukcje:
- kurki palników nawierzchniowych, przeznaczone do palnika małego, średniego, dużego lub WOK;
- zawory z zabezpieczeniem termoelectricznym albo wykonania bez takiego zabezpieczenia, stosowane w starszych konstrukcjach;
- zawory piekarnika połączone z termostatem mechanicznym i kapilarą;
- zespoły zaworów oraz elementy o różnych przyłączach, trzpieniach i sposobach mocowania do magistrali gazowej.
Te części nie są uniwersalne. Dwa podobne zawory mogą mieć inną charakterystykę przepływu, pozycję małego płomienia, kierunek obrotu, długość osi albo przyłącze termopary.
Zapach gazu lub płomień po zamknięciu kurka – co zrobić?
Wyczuwalny gaz, syczenie przy zamkniętych palnikach albo płomień, który nie gaśnie po ustawieniu pokrętła w pozycji zamkniętej, oznaczają konieczność natychmiastowego wyłączenia urządzenia z użytkowania.
Jeżeli w pomieszczeniu czuć gaz:
- Nie zapalaj ognia i nie pal papierosów.
- Nie włączaj ani nie wyłączaj światła, okapu, iskrownika i innych urządzeń elektrycznych.
- Jeżeli można to zrobić bez narażania się, zamknij kurek przy urządzeniu oraz główny dopływ gazu.
- Otwórz okna, opuść budynek i z bezpiecznego miejsca zadzwoń pod numer Pogotowia Gazowego 992 lub numer alarmowy 112.

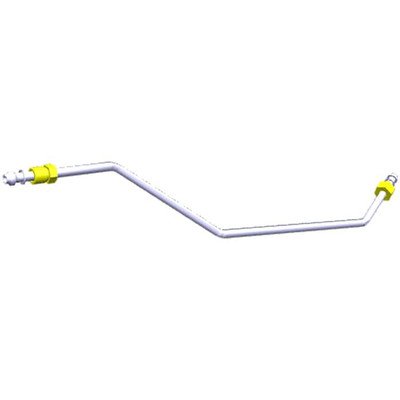

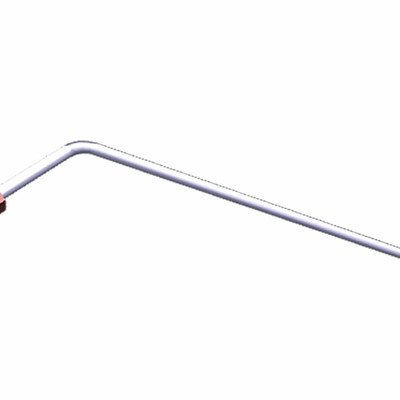

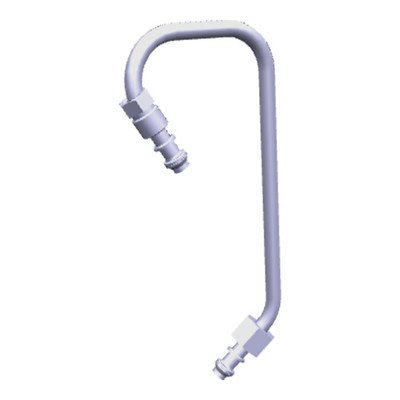

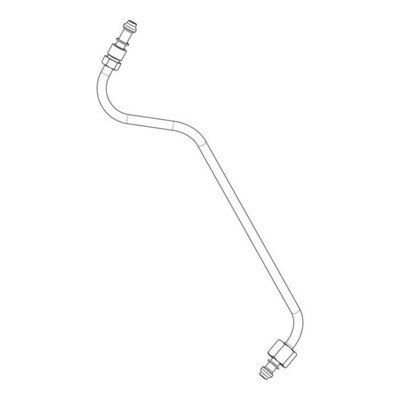

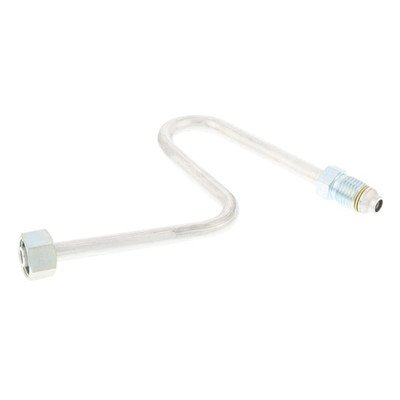

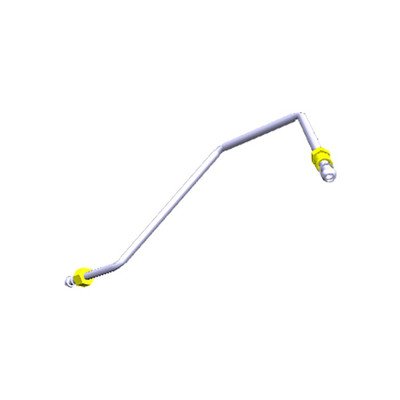

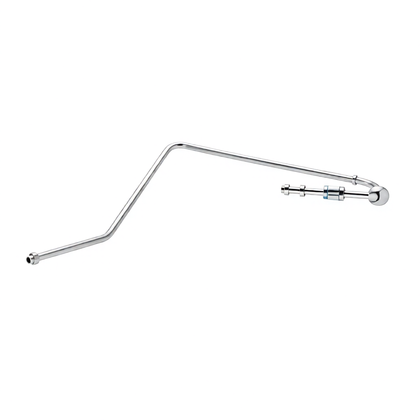

Zapach przy pokrętłach nie dowodzi jeszcze, że nieszczelny jest korpus kurka. Gaz może wydostawać się także z połączenia zaworu z magistralą, przewodu prowadzącego do palnika, króćca, uszczelnienia lub przyłącza urządzenia. Miejsce wycieku powinno zostać ustalone przyrządem do wykrywania gazu i próbą szczelności wykonaną według procedury właściwej dla urządzenia. Szczelności nigdy nie sprawdza się płomieniem.
Objawy uszkodzenia zaworu i inne możliwe przyczyny
| Objaw | Co może być przyczyną | Co pomaga rozróżnić usterki |
| Palnik gaśnie po puszczeniu pokrętła | termopara poza płomieniem, zabrudzony palnik, słaby styk termopary, za mały skok trzpienia, magnes lub zawór | sprawdź, czy płomień prawidłowo ogrzewa końcówkę termopary i czy pokrętło pozwala wcisnąć trzpień do końca; technik powinien zbadać obwód termopary i układ podtrzymania zaworu |
| Pokrętło obraca się ciężko lub zacina | uszkodzone pokrętło, zabrudzenie wokół osi, przesunięty panel, deformacja albo zatarcie mechanizmu kurka | po zamknięciu gazu zdejmij pokrętło i sprawdź, czy nie jest pęknięte oraz czy nie ociera o panel; opór samej osi wymaga kontroli zaworu |
| Pokrętło obraca się, ale płomień nie reaguje | pęknięte gniazdo pokrętła, uszkodzony trzpień, zatkana dysza, brak przepływu przez zawór | porównaj ruch pokrętła z innym palnikiem; jeśli trzpień się nie obraca, problem leży po stronie pokrętła, a nie regulacji gazu |
| Płomień jest słaby tylko na jednym palniku | zabrudzona korona, niedrożna dysza, niewłaściwe złożenie palnika, przewód lub zawór | po ostygnięciu zdejmij i prawidłowo ułóż elementy palnika; jeśli pozostałe palniki pracują normalnie, problem z ogólnym ciśnieniem gazu jest mniej prawdopodobny |
| Wszystkie palniki są słabe lub gasną | zasilanie gazem, reduktor LPG, ciśnienie instalacji, nieprawidłowy rodzaj dysz lub skład mieszanki | jednoczesny problem wszystkich palników rzadziej wskazuje na kilka uszkodzonych kurków; potrzebna jest kontrola zasilania i instalacji |
| Nie można ustawić małego płomienia | zabrudzony palnik, nieprawidłowa regulacja minimum, niewłaściwa dysza lub charakterystyka zaworu | jeżeli duży płomień jest prawidłowy, a palnik gaśnie wyłącznie przy minimum, nie należy od razu wymieniać zaworu bez kontroli palnika i konfiguracji gazowej |
Palnik gaśnie po puszczeniu pokrętła
Ten objaw jest związany z zabezpieczeniem przeciwwypływowym, ale nie wskazuje automatycznie na uszkodzony zawór. Zacznij od czynności niewymagających otwierania instalacji gazowej:
- po wystygnięciu sprawdź, czy korona i pokrywka palnika są czyste, suche oraz prawidłowo osadzone;
- zobacz, czy płomień obejmuje końcówkę termopary, a otwory palnika w jej pobliżu nie są zasłonięte;
- zdejmij pokrętło przy zamkniętym dopływie gazu i sprawdź, czy jego gniazdo nie jest pęknięte oraz czy pokrętło nie opiera się o panel przed pełnym wciśnięciem trzpienia;
- porównaj zachowanie z pozostałymi palnikami, bez zamieniania części instalacji gazowej między stanowiskami.
Jeżeli termopara jest ogrzewana prawidłowo, technik może sprawdzić jej połączenie z zaworem oraz sygnał elektryczny. Pomiar wykonuje się w zakresie napięcia stałego właściwym dla termopar, po odłączeniu elementu zgodnie z dokumentacją urządzenia. Nie ma jednej wartości prawidłowej dla wszystkich konstrukcji. Wynik należy porównać z wymaganiami konkretnej termopary i magnesu zaworu.
Napięcie obecne bez obciążenia nie potwierdza jeszcze, że układ wytwarza wystarczający prąd do utrzymania magnesu. Z kolei brak podtrzymania może wynikać z zabrudzonego lub luźnego styku, przerwy w obwodzie, niewłaściwego położenia termopary albo uszkodzenia mechanizmu zaworu. Dopiero rozdzielenie tych możliwości uzasadnia zakup kurka.
Czy ciężko działający kurek można nasmarować?
Nie należy wprowadzać zwykłego smaru, oleju ani preparatu penetrującego przez szczelinę przy trzpieniu. Środek nieprzeznaczony do armatury gazowej może uszkodzić uszczelnienia, zatrzymywać zabrudzenia albo zmienić pracę mechanizmu.
Najpierw trzeba wykluczyć pęknięte pokrętło i ocieranie o panel. Jeśli po zdjęciu pokrętła trzpień nadal zacina się, urządzenia nie powinno się używać do czasu kontroli. Rozbieranie kurka, dobór środka smarnego, ponowne uszczelnienie i próba szczelności są czynnościami serwisowymi. W przypadku zaworów, których producent nie przewiduje do konserwacji lub regulacji, właściwym rozwiązaniem jest wymiana całego elementu na ten sam wariant.
Dostęp do zaworu i przebieg wymiany
W typowej płycie lub kuchence kurki znajdują się bezpośrednio za pokrętłami i są zamocowane do wspólnej magistrali gazowej. Dostęp może wymagać zdjęcia rusztów, pokrywek i koron palników, odkręcenia mocowań palników, uniesienia płyty podpalnikowej albo demontażu przedniego panelu. W płytach do zabudowy część konstrukcji jest dostępna od spodu. Dokładna droga zależy od modelu.

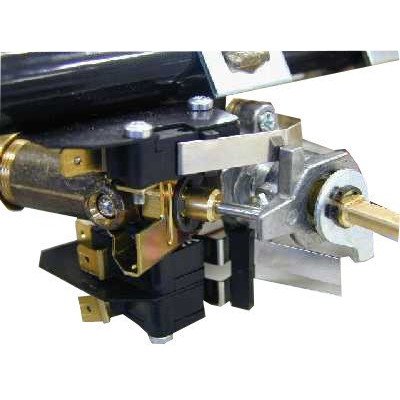

Zawór piekarnika z termostatem może być dodatkowo połączony z kapilarą i czujnikiem umieszczonym w komorze. Kapilary nie wolno ostro zginać, skracać ani prowadzić inaczej niż w oryginalnych uchwytach.
Wymiana zaworu narusza układ gazowy. Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, wymaganych uprawnień, doświadczenia i właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Serwisant powinien:
- Odciąć gaz i zabezpieczyć urządzenie przed przypadkowym uruchomieniem, a w kuchence gazowo-elektrycznej odłączyć również zasilanie elektryczne.
- Uzyskać dostęp zgodnie z dokumentacją modelu i oznaczyć położenie przewodów zapalacza, termopary, rurek oraz mocowań.
- Odłączyć zawór bez skręcania i deformowania przewodów gazowych.
- Zastosować uszczelki, pierścienie i elementy połączeniowe przewidziane dla danego wykonania; nie zastępować ich przypadkowymi materiałami.
- Zamontować kurek we właściwej pozycji, sprawdzając pełny skok, kierunek obrotu i zgodność położenia zamkniętego z oznaczeniem panelu.
- Wykonać próbę szczelności odpowiednim przyrządem na wszystkich naruszonych połączeniach.
- Sprawdzić zapłon, regulację od minimum do maksimum oraz zadziałanie zabezpieczenia po kontrolowanym zgaszeniu płomienia zgodnie z instrukcją serwisową.
Nie należy regulować śrub obejściowych ani nastaw termostatu bez danych dla konkretnego zaworu, palnika i rodzaju gazu. Fabryczne nastawy niektórych zespołów nie są przeznaczone do korygowania podczas naprawy.
Jak dobrać właściwy zawór gazowy?
Podobny kształt korpusu i takie samo gniazdo pokrętła nie potwierdzają zgodności. Podczas doboru znaczenie mogą mieć:
- przeznaczenie do palnika małego, średniego, dużego, WOK lub piekarnika;
- obecność i wykonanie zabezpieczenia współpracującego z termoparą;
- charakterystyka przepływu oraz ustawienie płomienia minimalnego;
- rodzaj, średnica i położenie wejścia na magistralę oraz wyjścia do palnika;
- długość, średnica, spłaszczenie i pozycja trzpienia;
- kierunek obrotu, zakres kątowy i położenie zamknięte;
- sposób mocowania oraz współpraca z zapalaczem lub mikroprzełącznikiem;
- wersja urządzenia, rodzina gazu i konfiguracja zastosowanych dysz.
Podstawą jest pełne oznaczenie z tabliczki znamionowej. W zależności od producenta podaj:
- Amica: model, kod wyrobu i 14-cyfrowy numer fabryczny;
- Electrolux, AEG, Zanussi: pełny PNC / Prod.No.;
- Bosch i Siemens: pełny E-Nr wraz z końcówką /xx;
- Whirlpool, Bauknecht, Indesit i Hotpoint: numer serwisowy, często 12-cyfrowy i rozpoczynający się od 85;
- Beko i Grundig: model oraz Product No.;
- LG: model i Product Code;
- Gorenje i Hisense: model oraz Art. No. albo kod PS;
- Samsung: pełny model z wariantem końcowym, np. /0000.
Warto porównać również numer wybity na starym zaworze, ale nie powinien on zastępować sprawdzenia katalogu części dla pełnego wariantu urządzenia. Ten sam model handlowy mógł być produkowany z różnymi magistralami, palnikami i kurkami. Przed zamówieniem odczytaj komplet danych z tabliczki oraz ustal, który palnik obsługuje zawór. Jeśli oznaczenia są nieczytelne, przygotuj zdjęcie tabliczki, całej części, trzpienia, mocowania i przyłączy.
Powiązane elementy, które warto sprawdzić przed zakupem

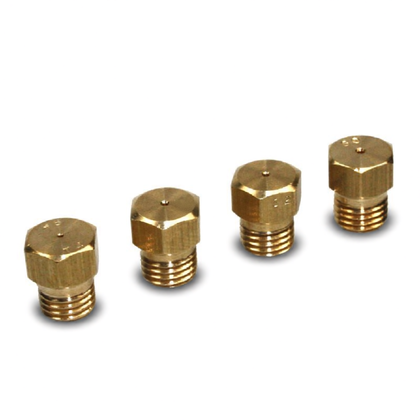

Jeśli problem dotyczy płomienia, pomocne może być porównanie objawów z usterkami palników do kuchenek gazowych, termopar i dysz. Przy luzie lub braku możliwości wciśnięcia trzpienia sprawdź najpierw pokrętło kuchenki. Nieszczelność poza korpusem kurka może natomiast dotyczyć rurek i armatury gazowej. Nie kupuj kilku elementów na próbę — kolejność kontroli powinna wynikać z konkretnego objawu.
FAQ – zawory do kuchenek gazowych
Czy gaśnięcie palnika po puszczeniu pokrętła oznacza uszkodzony zawór?
Nie. Najpierw trzeba sprawdzić ułożenie i czystość palnika, ogrzewanie termopary, pełny skok trzpienia oraz styki obwodu zabezpieczenia. Zawór staje się uzasadnionym podejrzeniem, gdy termopara i jej połączenia zostały sprawdzone, a magnes nadal nie podtrzymuje przepływu.
Czy można używać kuchenki, jeśli jeden kurek ciężko się obraca?
Nie należy obracać go siłą. Pęknięcie trzpienia lub dalsze uszkodzenie mechanizmu może uniemożliwić zamknięcie gazu. Po odcięciu dopływu można skontrolować samo pokrętło i jego kontakt z panelem, natomiast opór osi zaworu wymaga oceny serwisowej.
Czy każdy zawór z zabezpieczeniem pasuje do dowolnej termopary?
Nie. Różnić mogą się przyłącza, parametry układu podtrzymania, sposób zamocowania i wymagany skok trzpienia. Zgodność trzeba potwierdzić dla pełnego oznaczenia urządzenia i numeru katalogowego części.
Czy przy zmianie z gazu ziemnego na LPG trzeba wymienić zawór?
Nie w każdym urządzeniu, lecz nie wolno zakładać, że wystarczy wymiana dysz. Zakres przezbrojenia, regulację minimum i zgodność zaworów określa producent konkretnego modelu. Konwersję oraz próbę szczelności powinien wykonać uprawniony instalator.
Jak sprawdzić szczelność po wymianie zaworu?
Próbę wykonuje wykwalifikowana osoba odpowiednim detektorem lub wyposażeniem wskazanym w procedurze producenta. Kontrolą należy objąć wszystkie rozłączane połączenia, a nie tylko nowy korpus. Do wyszukiwania wycieku nigdy nie używa się zapałki ani zapalniczki.
Czy można dobrać zawór na podstawie zdjęcia starej części?
Zdjęcie pomaga rozpoznać trzpień i przyłącza, ale nie pokazuje charakterystyki przepływu ani wszystkich wariantów konstrukcyjnych. Potrzebne są pełne dane z tabliczki znamionowej, numer części oraz potwierdzenie zgodności katalogowej.
