Części do klimatyzatorów LG
Części do klimatyzatorów LG pomagają usunąć problemy z nawiewem, hałasem, wyciekiem wody, sterowaniem lub nieprawidłową temperaturą. Dobieraj je po pełnym modelu, Product Code i oznaczeniu starego elementu, ponieważ podobne silniki, wirniki, czujniki i moduły mogą różnić się wersją oraz złączami.
Jakie części występują w klimatyzatorach LG
Klimatyzator LG składa się z jednostki wewnętrznej, jednostki zewnętrznej oraz układu sterowania i odprowadzania skroplin. W zależności od konstrukcji urządzenia można spotkać między innymi:
- silniki wentylatora jednostki wewnętrznej i zewnętrznej;

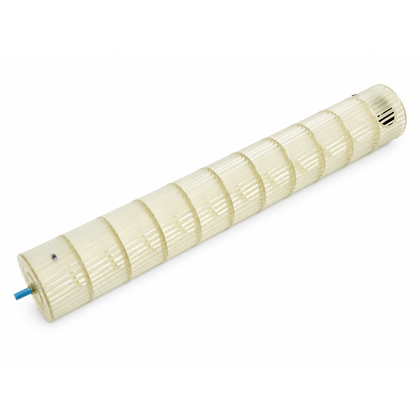

- wirniki wentylatorów poprzecznych, śmigła oraz łożyska;
- silniki żaluzji i klapy kierujące nawiewem;
- czujniki temperatury, odbiorniki podczerwieni, wyświetlacze i moduły elektroniczne;
- filtry powietrza, obudowy, ramy oraz elementy mocujące;
- rurki odpływu skroplin, tacki i — w wybranych instalacjach — pompy skroplin;
- kondensatory i inne elementy związane z konkretną wersją układu.
Nie każda część występuje w każdym klimatyzatorze LG. Inna konstrukcja może być zastosowana w modelu ściennym, kasetonowym, przypodłogowym, przenośnym lub w jednostce zewnętrznej układu split.
Objaw nie wskazuje jeszcze konkretnej części
Przed zakupem podzespołu warto ustalić, w której części układu powstaje problem. Ten sam objaw może wynikać z usterki mechanicznej, zabrudzenia, błędu instalacji, uszkodzenia przewodów albo elektroniki sterującej.
| Objaw | Możliwe przyczyny | Co sprawdzić przed zakupem części |
| Słaby lub brak nawiewu | zabrudzony filtr, zablokowany wirnik, uszkodzony silnik, brak zasilania silnika, moduł sterujący | stan filtra i wirnika, możliwość swobodnego obrotu, złącza oraz kod błędu; pomiar napięcia wykonuje osoba z odpowiednimi kwalifikacjami |
| Hałas, buczenie lub wibracje | ocierający wirnik, luźne mocowanie, zużyte łożysko, odkształcona klapa, rezonans przewodów lub pompy skroplin | miejsce powstawania dźwięku, luz osiowy, ślady ocierania i sposób zamocowania; nie wymieniaj silnika, jeśli przyczyną jest źle ustawiony wirnik |
| Woda z jednostki wewnętrznej | zatkany odpływ, źle ułożony wąż, zabrudzona tylna tacka, pęknięta tacka lub obudowa, problem z pompą skroplin, zamarzanie wymiennika | drożność całej drogi odpływu, spadek przewodu, położenie jednostki, obecność lodu i działanie pływaka; sama drożna dolna tacka nie wyklucza zablokowania tylnej ścieżki odpływu |
| Klimatyzator nie reaguje na pilota | baterie lub pilot, odbiornik podczerwieni, zasilanie, moduł sterujący | działanie przycisków i wyświetlacza, reakcję na przyciski jednostki, stan przewodów oraz zgodność odbiornika z modelem |
| Urządzenie nie osiąga temperatury | zabrudzone filtry i wymienniki, brak właściwego przepływu powietrza, problem z wentylatorem, czujnikiem, instalacją chłodniczą lub sterowaniem | tryb pracy, nawiew, temperaturę na wlocie i wylocie oraz kody błędów; ocenę czynnika chłodniczego i szczelności pozostaw instalatorowi |
| Pojawia się kod CH04 | problem z odprowadzaniem skroplin lub przepełnienie układu odpływowego; znaczenie zależy od typu urządzenia | rodzaj klimatyzatora, drożność odpływu, pompę i zbiornik; kod nie jest automatycznym wskazaniem konkretnej części |
| Pojawia się CH10/E6 albo CH67/EF | odpowiednio problem z wentylatorem jednostki wewnętrznej albo zewnętrznej, ale możliwe są także przeszkody, przewody lub sterowanie | czy wentylator nie jest zablokowany, czy nie ma liści, lodu lub uszkodzeń mechanicznych; dalsze testy zależą od modelu |
Kody błędów LG różnią się zakresem zastosowania między rodzinami urządzeń. Po zanotowaniu kodu należy sprawdzić instrukcję lub dokumentację właściwego modelu, a nie dobierać część wyłącznie na podstawie numeru.

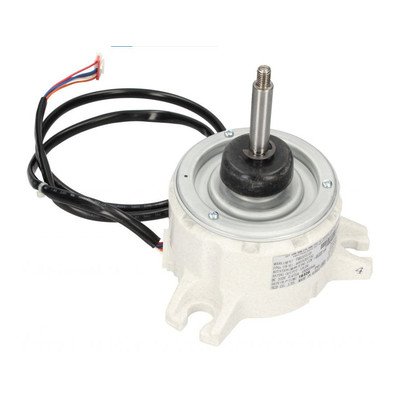

Diagnostyka silnika, wirnika i wentylatora
Jeżeli wentylator nie startuje, najpierw wyłącz zasilanie i sprawdź, czy wirnik lub śmigło nie zostały zablokowane przez zabrudzenie, lód albo obce ciało. Przy wyłączonym urządzeniu wirnik powinien obracać się bez wyraźnego tarcia. Opór, bicie, ocieranie o obudowę lub wyczuwalny luz wskazują raczej na problem mechaniczny niż na sam silnik.
Głośna praca może być związana z łożyskiem, magnesami, mocowaniem albo niewyważonym wirnikiem. Jeśli silnik otrzymuje właściwe sterowanie, a nie obraca się lub zatrzymuje pod obciążeniem, podejrzenie silnika jest większe. W klimatyzatorach z silnikami DC lub BLDC nie należy przykładać przypadkowego napięcia do pinów. Liczba przewodów, napięcie, sygnał sprzężenia i sposób sterowania zależą od modelu.
Pomiar ciągłości uzwojenia może wykazać przerwę, ale prawidłowa rezystancja nie potwierdza pełnej sprawności silnika. Taki test nie ocenia poprawnej pracy elektroniki sterującej, izolacji, czujnika obrotów ani zachowania pod obciążeniem. Wartości rezystancji i napięcia należy porównywać z dokumentacją konkretnego klimatyzatora.
Opisane pomiary elektryczne, zwłaszcza przy podłączonym zasilaniu, wymagają kwalifikacji, odpowiednich narzędzi i znajomości instalacji. Nie wykonuj ich na otwartej jednostce, jeśli nie potrafisz bezpiecznie zidentyfikować obwodu.
Wyciek wody i odpływ skroplin
Jeżeli woda pojawia się przy wirniku lub z obudowy jednostki wewnętrznej, nie zakładaj od razu uszkodzenia tacki. Woda może zatrzymywać się na zabrudzonych lamelach parownika, w tylnej tacce lub w bocznym kanale odpływowym, a następnie być porywana przez wentylator. Możliwe są również pęknięcia, nieprawidłowy spadek przewodu, załamanie węża albo zamarzanie wymiennika.
Przy wyłączonym urządzeniu sprawdź, czy przewód odpływowy ma drożną całą długość i stały spadek. Nie twórz przypadkowego syfonu ani nie podłączaj przewodu w sposób, który może powodować cofanie wody. Jeśli zamontowano pompę skroplin, sprawdź jej zasilanie, połączenie węża, zbiornik oraz swobodę ruchu pływaka. Cykliczne buczenie może wynikać z normalnego załączania pompy, pracy na sucho, zabrudzenia pływaka, zatkania przewodu albo przenoszenia drgań przez sztywne rurki.
Czyszczenie wymiennika i tacek może usunąć przyczynę problemu, ale nie naprawi pękniętej tacki, uszkodzonej pompy ani błędnie wykonanej instalacji. Po czyszczeniu należy sprawdzić odpływ kontrolowaną ilością wody i obserwować, czy woda trafia do właściwego przewodu, a nie na wentylator lub obudowę.
Dostęp i wymiana części
Dostęp do części zależy od typu klimatyzatora. W jednostce ściennej zwykle zaczyna się od odłączenia zasilania, zdjęcia filtrów i elementów obudowy, a następnie uzyskania dostępu do wentylatora, silnika, czujników lub modułu. W jednostce zewnętrznej konieczne może być zdjęcie osłony wentylatora albo pokrywy elektrycznej. W urządzeniu kasetonowym pompa skroplin i pływak mogą znajdować się w innym miejscu niż w modelu ściennym.
Przed odłączeniem przewodów wykonaj zdjęcia połączeń i oznacz wtyczki. Nie ciągnij za przewody, nie zamieniaj złączy o podobnym kształcie i nie uruchamiaj urządzenia z niezamocowaną osłoną. Przy wymianie wirnika zwróć uwagę na kierunek montażu, położenie tulei, łożysk, podkładek i odległość od obudowy. Po montażu sprawdź swobodę obrotu, stabilność mocowania, brak ocierania oraz prawidłowy przepływ powietrza.
Moduły elektroniczne mogą wymagać właściwej wersji sprzętowej, ustawień lub procedury serwisowej. Nie zakładaj, że każda płytka działa po prostu po podłączeniu. Obwody zasilające, sprężarka, wentylatory jednostki zewnętrznej i układ chłodniczy mogą pracować przy niebezpiecznych napięciach. Prace przy instalacji chłodniczej, szczelności i czynniku wykonuje wykwalifikowany instalator lub serwisant.
Jak dobrać część do klimatyzatora LG
Do identyfikacji urządzenia przygotuj dane z tabliczki znamionowej:
- pełny model klimatyzatora LG;
- Product Code lub inne pełne oznaczenie wariantu, jeśli znajduje się na tabliczce;
- oznaczenie jednostki wewnętrznej i zewnętrznej, gdy są podane osobno;
- numer części odczytany ze starego elementu;
- zdjęcia złączy, mocowań i tabliczki, jeśli oznaczenie jest nieczytelne.
Skrócony model, nazwa serii, zdjęcie lub identyczna wtyczka nie zawsze wystarczają. Silniki mogą różnić się napięciem, mocą, prędkością, kierunkiem obrotów, typem sterowania i mocowaniem. Wirniki różnią się średnicą, długością, liczbą łopatek oraz sposobem osadzenia na osi. Czujnik może mieć podobny wygląd, ale inną charakterystykę. Moduły mogą być przypisane do określonego wariantu jednostki i oprogramowania.
Przed zamówieniem porównaj pełne oznaczenie części, wymiary, złącza, sposób mocowania i listę modeli, dla których potwierdzono zastosowanie. Jeśli nie masz pewności, prześlij komplet danych z tabliczki oraz zdjęcie uszkodzonego elementu do weryfikacji. Nie kupuj kilku części na próbę — najpierw ustal, czy problem dotyczy elementu mechanicznego, elektrycznego, odpływu czy sterowania.
FAQ
Czy sam kod błędu wystarczy do zakupu części?
Nie. Kod zawęża obszar diagnostyki, ale może wskazywać grupę problemów obejmującą część, przewody, przeszkodę mechaniczną, instalację lub moduł sterujący. Znaczenie trzeba odnieść do typu i modelu klimatyzatora LG.
Czy pasuje silnik LG o takim samym wyglądzie?
Nie musi. Sprawdź numer części, napięcie, moc, typ sterowania, złącze, kierunek obrotów oraz mocowanie. W jednostkach z silnikiem DC lub BLDC szczególne znaczenie ma zgodność elektroniki sterującej.
Czy klimatyzator LG z wyciekiem wody potrzebuje nowej tacki?
Niekoniecznie. Przyczyną może być zabrudzenie tylnej części parownika, zatkany kanał, załamany wąż, brak spadku, pływak lub pompa skroplin. Tackę wymienia się dopiero po potwierdzeniu pęknięcia albo trwałego odkształcenia.
Czy pompa skroplin jest częścią klimatyzatora LG?
Zależy od konstrukcji i sposobu wykonania instalacji. Niektóre jednostki odprowadzają wodę grawitacyjnie, a dodatkowa pompa może być elementem montażu. Przed zakupem sprawdź jej napięcie, wydajność, rodzaj zbiornika, pływak i średnicę przewodu.
Gdzie znaleźć oznaczenia potrzebne do doboru części?
Tabliczka znamionowa znajduje się zwykle na jednostce wewnętrznej lub zewnętrznej, a numer części na obudowie albo etykiecie podzespołu. Zapisz pełny model, Product Code i oznaczenie starej części, zachowując wszystkie litery, cyfry i końcówki.
Czy można samodzielnie wymienić część w klimatyzatorze LG?
Proste elementy mechaniczne, takie jak filtr lub niektóre klapy, mogą być dostępne dla użytkownika zgodnie z instrukcją. Demontaż obudowy, pomiary, wymiana silnika, modułu, pompy oraz prace przy jednostce zewnętrznej wymagają doświadczenia, właściwych narzędzi i bezpiecznego odłączenia zasilania. Układ chłodniczy i instalację elektryczną powinien obsługiwać wykwalifikowany serwisant.
