Paski napędowe i pasy bębna do suszarki LG
Paski napędowe do suszarek LG przenoszą moment obrotowy z silnika na bęben. Ich pęknięcie, zsunięcie lub zużycie może zatrzymać bęben mimo pracy programu. Przed zakupem sprawdź stan całego napędu oraz pełny model i Product Code suszarki, ponieważ podobne paski mogą różnić się wymiarami i wykonaniem.
Jaką funkcję pełni pasek w suszarce LG
Pas bębna łączy koło napędowe silnika z bębnem i przenosi na niego moment obrotowy. W zależności od konstrukcji współpracuje również z rolką napinającą, prowadnicami, rolkami podporowymi lub tylnym łożyskowaniem bębna. Sam pasek nie odpowiada za grzanie, wentylację ani pomiar wilgotności, ale jego uszkodzenie może spowodować przerwanie programu lub nieprawidłowe suszenie, ponieważ pranie nie jest obracane.
Objawy uszkodzonego paska napędowego
Najbardziej charakterystyczny objaw to uruchomiony program i brak obrotu bębna. Nie oznacza to jednak automatycznie, że uszkodzony jest właśnie pasek. Rozróżnienie przyczyn można rozpocząć od kontroli przy odłączonym urządzeniu.
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja |
| Bęben obraca się bardzo lekko i niemal bez oporu | Zerwany, zsunięty albo rozciągnięty pasek | Obróć bęben ręką po odłączeniu suszarki i obejrzyj napęd po zdjęciu obudowy | Luźny obrót zwiększa podejrzenie braku połączenia z silnikiem, ale wymaga oględzin paska |
| Bęben stoi, a słychać pracę silnika lub nawiewu | Pasek, rolka napinająca, zablokowane koło bębna albo rozłączenie napędu | Sprawdź, czy pasek znajduje się na kole bębna i kole silnika; oceń napinacz | Jeżeli silnik pracuje, lecz pasek nie przenosi napędu, nie wymieniaj od razu modułu sterującego |
| Bęben obraca się ciężko, skokowo lub zgrzyta | Zatarte rolki, napinacz, łożysko, prowadnica albo ciało obce | Obróć bęben ręką i nasłuchuj tarcia; sprawdź rolki oraz okolice krawędzi bębna | Nowy pasek może szybko ulec uszkodzeniu, jeśli przyczyna oporu pozostanie usunięta |
| Pasek jest postrzępiony, przypalony lub ma przetarcia | Niewspółosiowość, zatarte łożysko rolki, przeciążenie albo ocieranie o obudowę | Obejrzyj bieżnię paska i wszystkie elementy, po których się porusza | Samo założenie nowego pasa nie usuwa przyczyny nierównej pracy |
| Bęben obraca się, ale suszarka suszy długo | Pasek może się ślizgać, ale możliwe są też zabrudzone filtry, słaby przepływ powietrza lub usterka grzania | Sprawdź napięcie i ślady poślizgu paska, a osobno filtry, kanały powietrzne i układ grzewczy | Długi cykl nie jest wystarczającym dowodem uszkodzenia pasa |
| Pojawia się zapach gumy albo okresowe piszczenie | Ślizganie paska, przeciążony napinacz, ocieranie lub zablokowana rolka | Poszukaj pyłu gumowego, połysku na bieżni i nierównego ruchu rolek | Przed wymianą trzeba ustalić, czy pasek jest przyczyną, czy skutkiem problemu mechanicznego |
Prosty test przed demontażem
- Odłącz suszarkę od sieci i odczekaj, aż elementy grzejne ostygną.
- Otwórz drzwi i obróć bęben ręką.
- Zwróć uwagę, czy obraca się z wyczuwalnym, równym oporem, czy niemal swobodnie, czy też zacina się albo ociera.
- Nie uruchamiaj urządzenia ponownie, jeśli bęben jest zablokowany, słychać tarcie metalu lub wyczuwalny jest zapach przegrzania.
Bardzo lekki obrót wskazuje na możliwy brak napięcia paska, ale nie potwierdza jego pęknięcia bez oględzin. Ciężki lub nierówny obrót kieruje uwagę najpierw na elementy mechaniczne. Jeżeli bęben obraca się prawidłowo, a silnik nie startuje, przyczyną może być zasilanie silnika, zabezpieczenie drzwi, sterowanie, silnik albo — zależnie od konstrukcji — kondensator. Tych usterek nie usuwa wymiana paska.
Oględziny paska i układu napędowego
Po uzyskaniu dostępu do napędu sprawdź:
- czy pasek jest ciągły i znajduje się na całej szerokości bieżni bębna;
- czy nie jest rozwarstwiony, popękany, rozciągnięty, postrzępiony ani zabrudzony olejem;
- czy żebra lub rowki nie są starte albo przesunięte względem bieżni;
- czy rolka napinająca obraca się płynnie i bez luzu poprzecznego;
- czy rolki podporowe i tylne podparcie bębna nie powodują nadmiernego oporu;
- czy na obudowie nie ma śladów ocierania, pyłu gumowego lub przypalenia.
Pasek może wyglądać poprawnie po zdjęciu, a mimo to ślizgać się pod obciążeniem. Z tego powodu oględziny nie zastępują kontroli napięcia, prowadzenia i oporu mechanizmu. Nie stosuj oleju ani smaru na bieżnię paska. Środek smarny może powodować poślizg i przyspieszyć degradację gumy.
Dostęp do paska w suszarce LG
Układ obudowy różni się między rodzinami suszarek LG. W wielu konstrukcjach dostęp uzyskuje się od góry i od boków, a w niektórych konieczne jest dodatkowe zdjęcie tylnej osłony, kanału powietrznego lub elementów podparcia bębna. Nie należy zakładać, że procedura z jednego modelu będzie właściwa dla wszystkich suszarek LG.
Typowa kolejność prac wygląda następująco:
- Odłącz wtyczkę, opróżnij urządzenie i ustaw je tak, aby mieć bezpieczny dostęp do obudowy.
- Zdemontuj blat lub wskazane przez dokumentację panele obudowy.
- Przed odłączeniem przewodów wykonaj zdjęcie ich ułożenia albo oznacz złącza. Nie ciągnij za przewody.
- Zlokalizuj pasek, koło silnika, napinacz i punkty podparcia bębna.
- Zdejmij stary pasek bez podważania go ostrym narzędziem o krawędzie przewodów lub izolacji.
- Oczyść bieżnię bębna z pyłu i usuń przyczynę ewentualnego ocierania.
- Załóż nowy pasek na bęben i poprowadź go przez napinacz oraz koło silnika dokładnie tak, jak przewidziano dla danego modelu.
- Przed zamknięciem obudowy obróć bęben ręką kilka razy. Pasek powinien przejść po bieżni bez zsuwania się i bez wyraźnego bicia.
- Zamontuj osłony, sprawdź uziemienie i wszystkie wcześniej odłączone złącza, a następnie wykonaj krótki test bez wsadu.
W części modeli bęben lub tylne podparcie trzeba unieść albo częściowo zdemontować, aby prawidłowo założyć pasek. Nie wymuszaj montażu przez nadmierne rozciąganie pasa. Jeśli po wymianie pasek schodzi z bieżni, przyczyną może być źle poprowadzony napinacz, krzywa rolka, niewspółosiowość bębna lub nieprawidłowy wariant części.
Opisane czynności serwisowe wymagają doświadczenia, właściwych narzędzi i zachowania zasad bezpieczeństwa. Prace wykonuj wyłącznie przy odłączonym zasilaniu. Diagnostykę obwodów pod napięciem pozostaw wykwalifikowanemu serwisantowi. Nie uruchamiaj suszarki ze zdjętymi osłonami i nie obchodź blokad bezpieczeństwa.
Czy wymieniać sam pasek?
Nie zawsze. Jeżeli pas pękł bez śladów przetarcia, a bęben obraca się lekko i równomiernie, wymiana samego paska może wystarczyć. Jeśli jednak pasek jest przypalony, postrzępiony tylko z jednej strony albo ponownie zsuwa się po krótkiej pracy, sprawdź także napinacz, rolki, prowadnice, łożyskowanie i współosiowość bębna.
Gdy bęben obraca się ciężko, nie zakładaj nowego paska przed usunięciem oporu. Silnik może przeciążać pasek, a nowa część może ulec uszkodzeniu w krótkim czasie. Z kolei gdy bęben obraca się prawidłowo, lecz nie uruchamia się silnik, potrzebna jest diagnostyka elektryczna zgodna ze schematem konkretnego modelu, a nie wymiana pasa na próbę.
Jak dobrać pasek do suszarki LG?
Podstawą doboru jest pełne oznaczenie urządzenia i potwierdzona zgodność katalogowa. W przypadku LG przygotuj:
- pełny model suszarki;
- Product Code z tabliczki znamionowej;
- numer części odczytany ze starego paska, jeśli jest jeszcze widoczny;
- zdjęcie tabliczki znamionowej oraz zdjęcie prowadzenia paska, jeżeli konstrukcja budzi wątpliwości.

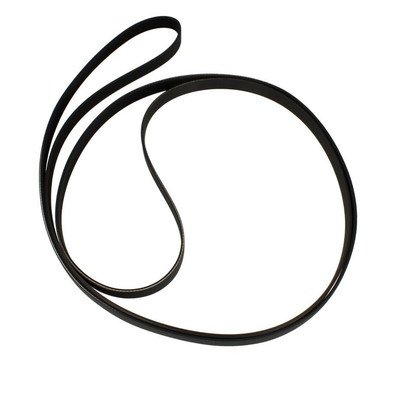

Nie wybieraj części wyłącznie po długości, liczbie żeber, podobnym zdjęciu albo identycznym wyglądzie złącza — pasek nie ma złącza, a podobne pasy mogą różnić się profilem, długością i sposobem współpracy z napinaczem. Przykładowe oznaczenie 4400EL1001C występuje w określonych modelach LG, ale nie oznacza uniwersalnej zgodności z każdą suszarką tej marki. Numer części należy zawsze porównać z pełnym modelem i Product Code urządzenia.
Jeżeli wymieniasz pasek po jego zerwaniu, nie mierz rozciągniętej części jako wzorca. Zużyty pas może być wydłużony, a pomiar wykonany w inny sposób może prowadzić do błędnego wyboru. Bezpieczniejsza jest identyfikacja po katalogu części dla pełnego oznaczenia suszarki oraz porównanie profilu i prowadzenia.
Co sprawdzić po wymianie?
Po zamontowaniu pasa sprawdź, czy:
- bęben obraca się płynnie ręką;
- pasek pozostaje na środku bieżni i nie przesuwa się na bok;
- rolka napinająca nie hałasuje ani nie zacina się;
- podczas krótkiego programu bez wsadu nie występuje pisk, szuranie lub zapach gumy;
- bęben obraca się w obu kierunkach, jeśli dany model stosuje zmianę kierunku;
- po zakończeniu testu nie ma nowych śladów pyłu gumowego ani ocierania.
Jeżeli nowy pasek spada, szybko się przeciera lub bęben nadal nie obraca się prawidłowo, przerwij test i wróć do diagnostyki napinacza, rolek, podparcia bębna oraz napędu silnika. Nie zwiększaj napięcia przez montaż części o innej długości.
FAQ
Czy brak obrotów bębna zawsze oznacza zerwany pasek?
Nie. Podobny objaw mogą powodować zablokowany bęben, zatarte rolki, uszkodzony napinacz, problem z silnikiem, zabezpieczeniem drzwi albo modułem sterującym. Bardzo lekki obrót bębna ręką zwiększa podejrzenie paska, ale wymaga potwierdzenia oględzinami.
Czy można założyć pasek o podobnej długości?
Nie należy dobierać go wyłącznie na podstawie przybliżonej długości. Znaczenie mają także profil, liczba żeber, sposób prowadzenia, napięcie robocze i współpraca z napinaczem. Właściwy wariant potwierdź po pełnym modelu LG i Product Code.
Czy po zerwaniu paska trzeba wymienić również rolkę napinającą?
Nie w każdym przypadku. Rolka wymaga wymiany, gdy ma wyczuwalny luz, obraca się z oporem, jest wytarta, przegrzana lub powoduje nierówne prowadzenie pasa. Jeśli stary pasek był przetarty jednostronnie, kontrola rolki i jej osi jest szczególnie ważna.
Czy można sprawdzić pasek bez zdejmowania obudowy?
Można wykonać wstępny test ręcznego obrotu bębna, ale pełna ocena paska zwykle wymaga uzyskania dostępu do napędu. Nie wkładaj rąk ani narzędzi do pracującej suszarki i nie uruchamiaj jej ze zdjętymi osłonami.
Co oznacza, że po wymianie pasek ponownie spada?
Najczęściej trzeba sprawdzić prowadzenie pasa, ustawienie napinacza, stan rolek, współosiowość bębna i ewentualne ocieranie o obudowę. Możliwy jest także niewłaściwy wariant paska. Nie zakładaj kolejnego pasa bez ustalenia przyczyny.
