Części do telewizora LG – Piloty, podświetlenie LED i zasilacze
Części do telewizorów LG obejmują piloty standardowe i Magic Remote, odbiorniki podczerwieni, moduły zasilające oraz elementy podświetlenia LED. Przed zakupem ustal, czy problem dotyczy pilota, sygnału z urządzenia zewnętrznego, zasilacza czy matrycy. Właściwy wariant dobieraj według pełnego modelu i Product Code telewizora, a także oznaczenia wymontowanej części.
Jak ustalić, której części do telewizora LG potrzebujesz?
Podobny objaw może wynikać z usterek różnych podzespołów. Brak reakcji na pilota nie musi oznaczać uszkodzenia pilota, a czarny ekran przy działającym dźwięku nie jest jeszcze dowodem awarii listew LED. Diagnostykę warto zacząć od czynności, które nie wymagają otwierania obudowy.
| Objaw | Możliwe przyczyny | Pierwsze sprawdzenie | Wniosek |
| Telewizor działa z przycisku, ale nie z pilota | baterie, zabrudzone styki, pilot, utrata parowania, odbiornik IR lub moduł łączności | nowe baterie, kontrola nadajnika IR, ponowne parowanie pilota Magic | wynik pozwala rozdzielić problem pilota od usterki po stronie telewizora |
| Jest dźwięk, ale ekran pozostaje czarny | źródło sygnału, przewód HDMI, podświetlenie LED, zasilacz lub układ obrazu | wyświetlenie menu głośności, zmiana źródła, próba z latarką | widoczne menu kieruje diagnostykę w stronę źródła; słaby obraz pod latarką wskazuje na brak podświetlenia |
| Podświetlenie miga i gaśnie | uszkodzona dioda lub listwa, połączenie listew, zabezpieczenie sterownika LED | obserwacja zachowania przy uruchamianiu, później test listew i sterownika | krótki błysk nie rozstrzyga samodzielnie, czy uszkodzone są listwy, czy ich zasilanie |
| Brak obrazu, dźwięku i kontrolki czuwania | przewód, gniazdo, wejście zasilacza, bezpiecznik lub zasilacz | inne gniazdo, kontrola przewodu i przycisku lokalnego | dopiero po wykluczeniu zasilania zewnętrznego uzasadniona jest diagnostyka modułu zasilającego |
| Podświetlenie działa, lecz nie ma obrazu | przewody sygnałowe, T-Con, płyta główna albo panel | sprawdzenie menu ekranowego i zachowania na różnych źródłach | wymiana listew LED nie pomoże, jeśli ekran jest podświetlony, ale nie otrzymuje prawidłowego obrazu |
Pilot do telewizora LG nie działa – pilot czy odbiornik?
Pilot standardowy na podczerwień
Najpierw włóż komplet nowych baterii zgodnie z polaryzacją i obejrzyj styki w komorze. Nalot po wycieku baterii, poluzowana sprężyna albo zabrudzenie mogą powodować działanie tylko pod określonym kątem lub po mocnym dociśnięciu baterii.
Nadajnik podczerwieni można wstępnie sprawdzić aparatem telefonu. Skieruj diodę pilota w stronę obiektywu i naciskaj różne przyciski. Migające światło widoczne na ekranie oznacza, że nadajnik emituje sygnał, ale nie potwierdza poprawności kodów ani sprawności każdego klawisza. Niektóre aparaty silnie filtrują podczerwień, dlatego brak widocznego błysku warto porównać z pilotem, o którym wiadomo, że działa.
Jeżeli część przycisków wymaga dużej siły, przyczyną bywają zabrudzone pola stykowe lub zużyta warstwa przewodząca gumowej klawiatury. Pilota można otworzyć po wyjęciu baterii, lecz zatrzaski łatwo uszkodzić. Płytkę i gumową matę czyści się środkiem przeznaczonym do elektroniki, bez zalewania elementów i bez ścierania pól kontaktowych materiałem ściernym.
Gdy pilot emituje sygnał, a telewizor nie reaguje także na drugi, potwierdzony pilot IR, należy sprawdzić okno odbiornika, przewód łączący moduł IR z płytą główną oraz sam moduł odbiorczy. Pojedynczy sprawny przycisk lokalny telewizora potwierdza możliwość uruchomienia urządzenia, ale nie potwierdza sprawności toru podczerwieni.
Pilot LG Magic Remote
Magic Remote wykorzystuje więcej niż jeden sposób komunikacji. Funkcje podstawowe mogą działać inaczej niż kursor, mikrofon lub sterowanie urządzeniem zewnętrznym. Test aparatem sprawdza wyłącznie emisję podczerwieni i nie potwierdza działania połączenia radiowego, żyroskopu ani mikrofonu.
Jeżeli zniknął kursor lub telewizor zgłasza brak rejestracji pilota, zacznij od nowych baterii i ponownego sparowania. W obsługiwanych wariantach należy włączyć telewizor, skierować pilot w jego stronę i nacisnąć rolkę OK. Kombinacje służące do wyrejestrowania lub resetu różnią się między generacjami, dlatego trzeba sprawdzić instrukcję konkretnego pilota i telewizora zamiast stosować przypadkową procedurę.
Jeśli przyciski sterujące telewizorem działają z dużej odległości, ale pilot słabo obsługuje dekoder, nie musi to oznaczać awarii. Magic Remote może komunikować się radiowo z telewizorem, a polecenia do części urządzeń zewnętrznych wysyłać przez podczerwień. W takim przypadku znaczenie mają kierunek skierowania pilota, położenie dekodera i konfiguracja sterowania uniwersalnego.
Jest dźwięk, ale nie ma obrazu – jak odróżnić podświetlenie od problemu z sygnałem?
Naciśnij przycisk głośności na pilocie telewizora, otwórz menu albo zmień źródło. Jeżeli pasek głośności lub menu są wyraźnie widoczne, matryca wyświetla obraz, a przyczyny należy szukać w dekoderze, aplikacji, wybranym wejściu lub przewodzie HDMI. Sprawdź inne źródło, ponownie połącz przewód i uruchom urządzenie zewnętrzne od nowa.
Jeżeli ekran pozostaje ciemny, ale słychać program lub dźwięki menu, w zaciemnionym pomieszczeniu można oświetlić ekran mocną latarką pod małym kątem. Słabo widoczne kontury obrazu wskazują, że sygnał dociera do matrycy, lecz nie działa jej podświetlenie. Test nie rozróżnia uszkodzonych listew LED od awarii sterownika LED, połączeń lub modułu zasilacza.
Typowe oznaki problemu z podświetleniem to:
- obraz pojawiający się na chwilę i natychmiast gasnący;
- ciemny ekran z zachowanym dźwiękiem i obrazem widocznym pod latarką;
- ciemniejsze pasy, plamy albo nierównomierna jasność;
- niebieskawy lub fioletowy odcień podświetlenia w konstrukcjach, w których zużyła się warstwa luminoforu diod;
- okresowe wyłączanie podświetlenia po rozgrzaniu.
Telewizory OLED nie mają osobnych listew podświetlenia LED za ekranem. W modelu OLED czarny ekran wymaga innej diagnostyki, obejmującej między innymi zasilanie panelu, płytę główną, przewody i sam panel. Nie należy kupować listew LED wyłącznie dlatego, że w nazwie telewizora występuje określenie OLED.
Jak sprawdza się listwy LED i zasilacz telewizora?
Po zdjęciu tylnej obudowy można obejrzeć moduł zasilający, złącza oraz przewody prowadzące do podświetlenia. Szukaj nadpalonych gniazd, przebarwień płytki, pękniętych lutów, luźnych wtyków i uszkodzeń mechanicznych. Brak wybrzuszonych kondensatorów nie potwierdza sprawności zasilacza, podobnie jak prawidłowy wygląd diody nie oznacza, że działa ona pod obciążeniem.
Listwy LED najlepiej badać testerem LED z ograniczeniem prądu, po odłączeniu ich od sterownika. Wyniki trzeba porównywać między sekcjami tego samego panelu. Sekcja, która nie świeci, wymaga wyraźnie innego napięcia albo świeci nierówno, może zawierać przerwę, zwartą diodę lub połączenie o podwyższonej rezystancji. Tester nie ocenia automatycznie zachowania diod po rozgrzaniu ani współpracy ze sterownikiem telewizora.
Nie ma jednej prawidłowej wartości napięcia wyjściowego dla wszystkich zasilaczy i listew LG. Zależy ona od liczby diod, ich połączenia, konstrukcji panelu i stanu obciążenia. Pomiary należy wykonywać według opisu złącza na płycie i dokumentacji właściwego chassis. Obecność napięcia bez obciążenia również nie jest pełnym potwierdzeniem sprawności zasilacza.
Pomiary w pracującym telewizorze są przeznaczone dla wykwalifikowanego serwisanta. W module zasilającym występuje napięcie sieciowe, a kondensatory mogą pozostawać naładowane po odłączeniu wtyczki. Sterownik podświetlenia może wytwarzać wysokie napięcie stałe. Opisane czynności serwisowe wymagają kwalifikacji, doświadczenia, właściwych przyrządów i bezpiecznego stanowiska pracy.
Gdy telewizor w ogóle się nie włącza
Po sprawdzeniu gniazda, przewodu i przycisku lokalnego serwisant kontroluje napięcie czuwania na złączu między zasilaczem a płytą główną. Wartość oraz punkty pomiarowe muszą pochodzić z opisu konkretnej płyty lub instrukcji serwisowej. Brak napięcia czuwania kieruje diagnostykę w stronę wejścia sieciowego i zasilacza. Prawidłowe czuwanie przy braku sygnału uruchamiającego może wskazywać na płytę główną, sterowanie lub połączenie między modułami.
Nie należy wymieniać całego zasilacza tylko na podstawie ciemnego ekranu. W wielu konstrukcjach moduł zasilający zawiera również sterownik LED, ale w innych funkcje mogą być rozdzielone. Trzeba potwierdzić numer płyty i porównać napięcia z dokumentacją danego wariantu.
Dostęp i wymiana części w telewizorze LG
Pilot nie wymaga ingerencji w telewizor. Wymiana odbiornika podczerwieni, zasilacza lub płyty rozpoczyna się natomiast od odłączenia wszystkich przewodów, zdjęcia podstawy, ułożenia telewizora ekranem na czystym i równym podłożu oraz demontażu tylnej osłony. Rozmieszczenie zatrzasków, śrub i przewodów zależy od obudowy.
Przed rozłączeniem wtyków warto wykonać zdjęcia ich położenia. Nie ciągnij za przewody i nie podważaj taśm sygnałowych bez zwolnienia blokady złącza. Wymieniając moduł, zachowaj fabryczne izolatory, osłony, podkładki i sposób prowadzenia przewodów. Płyty elektroniczne należy chronić przed wyładowaniami elektrostatycznymi.
Dostęp do listew LED jest znacznie trudniejszy. Wymaga wyjęcia panelu LCD, ramek oraz warstw rozpraszających światło. Panel jest cienki, łatwo pęka i może mieć delikatne taśmy trwale połączone ze szkłem. Warstwy optyczne muszą wrócić w tej samej kolejności i orientacji; zabrudzenia lub zagięcia pozostaną widoczne po złożeniu. Przy dużej przekątnej bezpieczne podnoszenie panelu zwykle wymaga dwóch osób i odpowiedniego podparcia.
Po wymianie listew sprawdza się równomierność świecenia przed ostatecznym zamknięciem obudowy, ale bez dotykania odsłoniętych obwodów. Jeżeli listwy tworzą fabrycznie dobrany komplet i wykazują podobne zużycie, zastosowanie pełnego zgodnego zestawu ogranicza ryzyko nierównej jasności oraz kolejnej awarii starej sekcji.
Jak dobrać pilot, zasilacz lub podświetlenie do telewizora LG?
Podstawą jest pełny model oraz Product Code z tabliczki znamionowej z tyłu telewizora. Sam rozmiar ekranu, skrócona nazwa serii albo podobny wygląd części nie identyfikują wariantu technicznego.

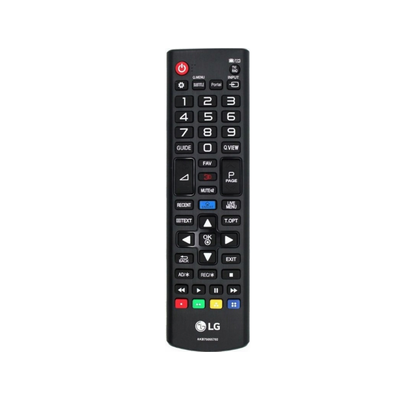

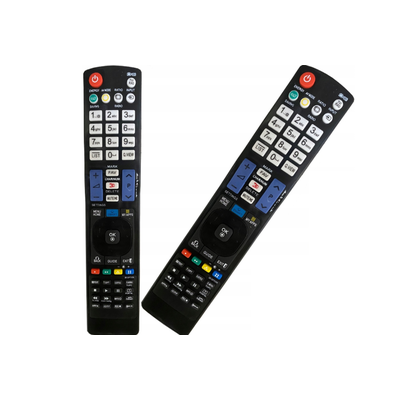

- Pilot standardowy: porównaj oznaczenie AKB ze starego pilota i katalogową zgodność z telewizorem. Zamiennik może obsługiwać podstawowe przyciski, ale mieć inne skróty do aplikacji.

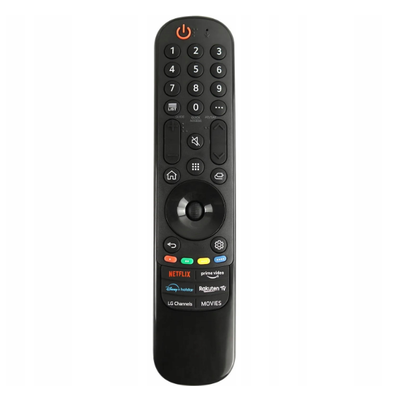

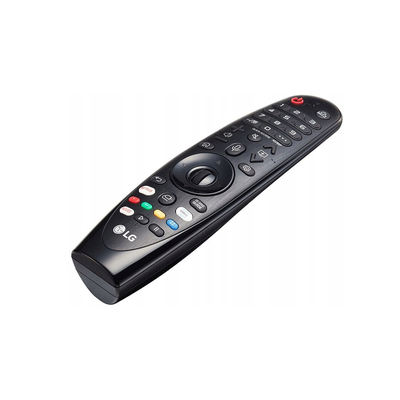

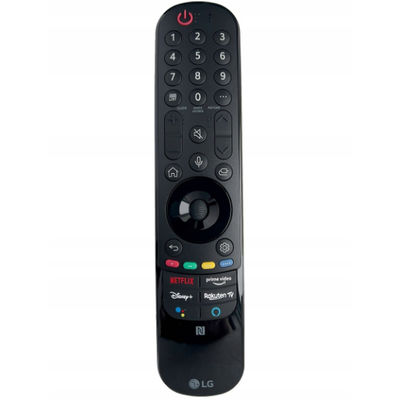

- Magic Remote: oprócz oznaczenia AKB lub AN-MR sprawdź generację telewizora oraz obsługę kursora, mikrofonu, NFC i sterowania głosowego. Identyczna obudowa nie gwarantuje pełnej funkcjonalności.

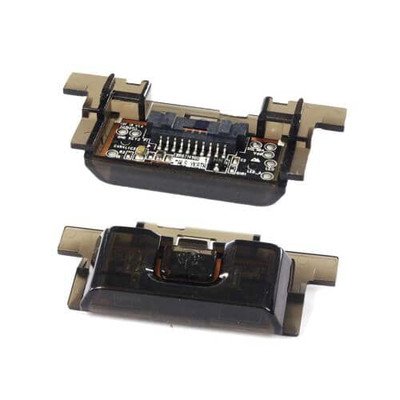

- Odbiornik podczerwieni: porównaj numer części, układ złącza, mocowanie i elementy znajdujące się na płytce. Moduł może łączyć odbiornik IR z kontrolką czuwania lub przyciskiem lokalnym.

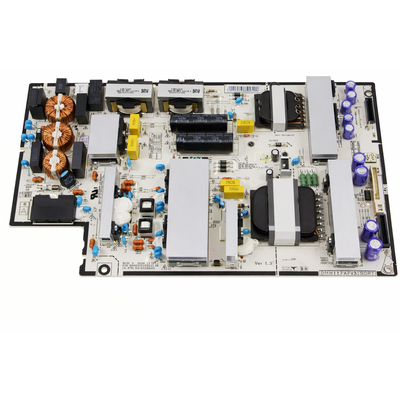

- Moduł zasilacza: odczytaj pełny numer z laminatu lub etykiety, często rozpoczynający się od oznaczenia takiego jak EAY. Sprawdź rewizję, złącza, mocowania i zgodność z konkretnym panelem.
- Listwy LED: ustal oznaczenie panelu oraz numery nadrukowane na listwach. Ten sam model telewizora może występować z różnymi matrycami, liczbą listew, soczewkami i rozmieszczeniem złączy.
Jeżeli oznaczenie części jest nieczytelne, przygotuj zdjęcie całej tabliczki znamionowej, etykiety panelu, numeru płyty i złączy. Możesz również przejść do nadrzędnej kategorii części zamiennych LG, zachowując pełne oznaczenia urządzenia do weryfikacji.
FAQ – części do telewizorów LG
Czy obraz widoczny pod latarką oznacza uszkodzone listwy LED?
Wskazuje na brak podświetlenia, ale nie rozstrzyga, czy uszkodzone są listwy, ich połączenia, sterownik LED czy część modułu zasilającego. Potrzebny jest test listew i kontrola układu zasilania właściwa dla danego panelu.
Dlaczego pilot LG wysyła sygnał, ale telewizor nie reaguje?
Test aparatem potwierdza jedynie emisję podczerwieni. Pilot może wysyłać nieprawidłowe kody, a po stronie telewizora może być uszkodzony odbiornik IR, przewód lub płyta główna. W pilocie Magic test nie sprawdza łączności radiowej.
Czy każdy pilot Magic Remote można sparować z każdym telewizorem LG Smart TV?
Nie. Kompatybilność zależy od generacji telewizora, zastosowanego modułu łączności i obsługiwanych funkcji. Przed zakupem trzeba porównać pełny model i Product Code telewizora z listą zgodności pilota.
Czy zasilacz o takich samych złączach będzie pasował?
Nie musi. Płyty mogą różnić się napięciami, sterowaniem podświetlenia, mocą, oprogramowaniem, panelem oraz rewizją. Dobór powinien opierać się na pełnym numerze modułu i potwierdzonej zgodności katalogowej.
Czy listwy LED dobiera się wyłącznie według modelu telewizora?
Nie zawsze. W obrębie jednego modelu mogą występować różne panele. Najbezpieczniej porównać kod panelu, oznaczenia listew, liczbę elementów, rozmieszczenie soczewek i złącza.
Czy wymiana podświetlenia LED jest prostą naprawą?
Elektryczne podłączenie listew bywa nieskomplikowane, ale dostęp wymaga demontażu bardzo delikatnego panelu LCD i warstw optycznych. Uszkodzenie szkła lub taśm panelu jest zwykle nieodwracalne, dlatego naprawa wymaga odpowiedniego miejsca, narzędzi i doświadczenia.
