CBPES40560-21B
Części zamienne do chłodziarko-zamrażarki Liebherr CBPes 4056-21B obejmują wyposażenie komór, uszczelki, uchwyty, czujniki i elektronikę. Przed zakupem ustal objaw i odczytaj z tabliczki pełny model oraz 9-cyfrowy Service-Nr — dla tego wariantu powinien to być 9988736-02, lecz numer zawsze potwierdź bezpośrednio na urządzeniu.
Jak rozpoznać właściwą część do CBPes 4056-21B?
CBPes 4056-21B jest chłodziarko-zamrażarką z oddzielną komorą BioFresh. Podobne modele CBP, CBPes, CBN i CBNes mogą wyglądać niemal identycznie, ale różnić się elektroniką, czujnikami, wymiarami uszczelek, prowadnicami oraz wykonaniem drzwi. Końcówka -21B jest częścią oznaczenia wariantu i nie powinna być pomijana.
Najpewniejszą podstawą doboru jest tabliczka znamionowa znajdująca się wewnątrz urządzenia. Odczytaj:
- pełny model: CBPes 4056-21B;
- 9-cyfrowy Service-Nr — zewnętrzne wykazy części łączą ten wariant z numerem 998873602, zapisywanym również jako 9988736-02;
- numer seryjny, jeśli jest wymagany przy weryfikacji zmian produkcyjnych.
Nie dobieraj modułu, czujnika ani uszczelki wyłącznie na podstawie zdjęcia. Przykładowo dwa uchwyty mogą mieć podobny kształt i wykończenie inox, ale różnić się długością, rozstawem mocowań lub zakresem elementów w zestawie. W szufladach trzeba dodatkowo rozróżnić kompletny pojemnik, sam front oraz prawą i lewą część prowadnicy.
Objaw nie wskazuje automatycznie jednej części
Przed zakupem sprawdź, czy problem dotyczy chłodziarki, BioFresh, zamrażarki czy całego urządzenia. Temperaturę oceniaj niezależnym termometrem po ustabilizowaniu pracy, a nie tylko na podstawie chwilowego wskazania wyświetlacza.
| Objaw | Co sprawdzić najpierw | Możliwe dalsze przyczyny | Jak interpretować wynik |
| Chłodziarka jest za ciepła, zamrażarka działa | Domknięcie drzwi, uszczelkę, drożność szczelin obiegu powietrza i rzeczywistą temperaturę | Czujnik komory lub parownika, wentylator, połączenia albo moduł | Prawidłowa zamrażarka przesuwa diagnostykę w stronę elementów chłodziarki, ale nie wyklucza problemu układu chłodniczego |
| Produkty w BioFresh zamarzają | Ustawienie temperatury BioFresh i ułożenie produktów | Czujnik BioFresh, jego położenie, przewody lub sterowanie | Zbyt niskie ustawienie może doprowadzić do temperatur ujemnych; dopiero brak reakcji na korektę uzasadnia kontrolę podzespołów |
| Woda zbiera się pod szufladami | Otwór odpływu za górną szufladą BioFresh | Niedrożny kanał, nieprawidłowe domykanie drzwi lub zdeformowana uszczelka | Usunięcie zatoru i swobodny odpływ wody potwierdzają problem eksploatacyjny, bez potrzeby wymiany elektroniki |
| Sprężarka długo pracuje, pojawia się szron | Szczelność drzwi, wentylację urządzenia, kurz na tylnym wymienniku i częstotliwość otwierania | Błędny odczyt czujnika albo niesprawność układu chłodniczego | Nieszczelne drzwi powodują stały napływ wilgotnego, ciepłego powietrza i mogą naśladować poważniejszą awarię |
| Wyświetlacz pokazuje F0–F5 | Zapisz pełny kod i sprawdź Service-Nr | Czujnik, wiązka, elektronika lub inny obwód zależnie od kodu i wersji sterowania | Instrukcja tej rodziny traktuje F0–F5 jako sygnał usterki, lecz nie przypisuje bezwarunkowo każdego kodu do jednej części |
| Szuflada zacina się albo wypada z prowadnicy | Pęknięcia pojemnika, frontu, zaczepów i obu prowadnic | Odkształcenie po przeciążeniu lub montaż niepasującego wariantu | Wymiana samego zaczepu wystarczy tylko wtedy, gdy pojemnik i przeciwna prowadnica są całe |

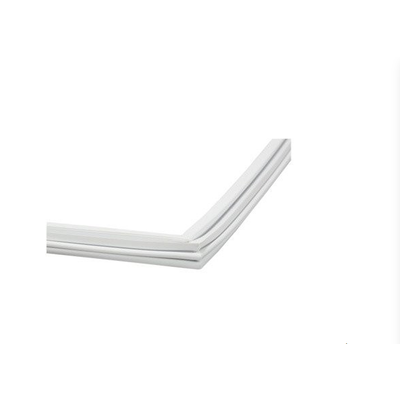

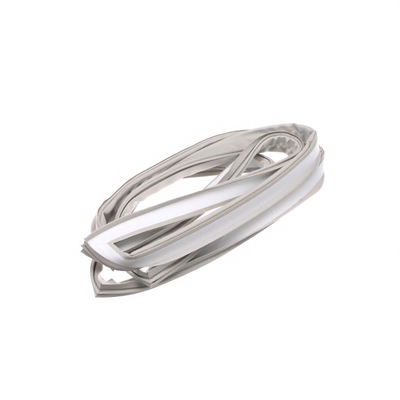

Jak sprawdzić uszczelkę i ustawienie drzwi?
Obejrzyj uszczelkę na całym obwodzie. Szukaj pęknięć, stwardnienia, odkształconych narożników i miejsc zabrudzonych resztkami żywności. Zamknij drzwi na pasku papieru i sprawdź opór przy wyciąganiu w kilku punktach, zwłaszcza przy narożnikach i po stronie uchwytu. Luźny papier w jednym miejscu wskazuje lokalną nieszczelność, ale nie rozstrzyga jeszcze, czy winna jest uszczelka — drzwi mogą być opuszczone na zawiasie albo urządzenie może stać nierówno.
Przed zamówieniem porównaj wymiary uszczelki, sposób osadzenia w rowku oraz komorę, do której jest przeznaczona. Uszczelka chłodziarki nie jest zamienna z uszczelką drzwi zamrażarki Liebherr, nawet jeśli profil magnetyczny wygląda podobnie.
Woda pod szufladami BioFresh
W tej konstrukcji odpływ skroplin znajduje się na tylnej ścianie za górną szufladą BioFresh. Aby uzyskać dostęp, wysuń szufladę do końca, chwyć ją z tyłu i unieś. Otwór można ostrożnie oczyścić miękkim, cienkim narzędziem lub patyczkiem, bez przebijania kanału i wciskania osadu głębiej.
Po oczyszczeniu wlej niewielką ilość letniej wody i obserwuj, czy odpływa. Jeżeli woda nadal stoi lub pojawia się pod urządzeniem, przerwij próbę — kanał albo tacka skroplin mogą wymagać kontroli od strony tylnej obudowy. Nie używaj metalowego drutu z ostrą końcówką ani wrzątku.

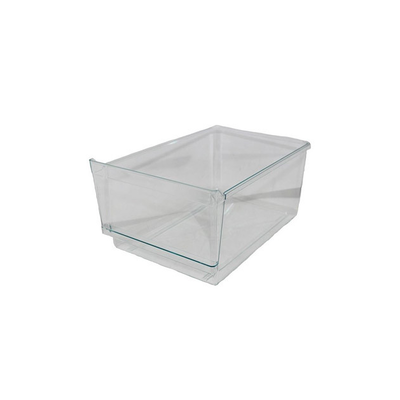

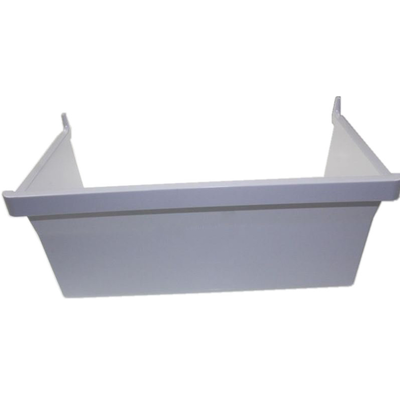

Szuflady, półki, prowadnice i uchwyty
Elementy wyposażenia warto demontować bez skręcania tworzywa:
- półkę chłodziarki lekko unieś, wysuń do przodu i wyjmij, uważając na ograniczniki;
- balkonik drzwiowy przesuń do góry, a następnie wyciągnij do siebie;
- szufladę BioFresh wysuń całkowicie, chwyć z tyłu i unieś;

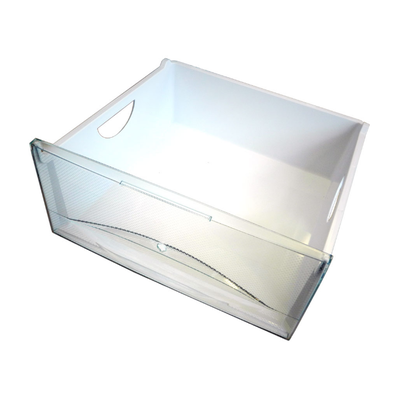

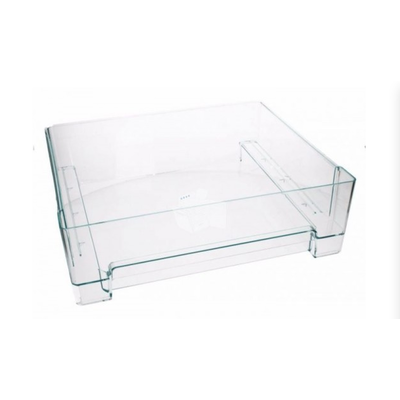

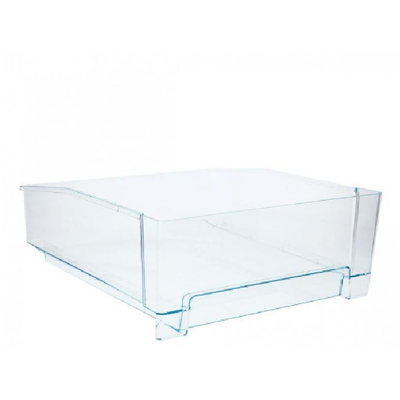

- szufladę zamrażarki wysuń do oporu i unieś przednią część;
- przy ponownym montażu szuflady BioFresh ustaw obie prowadnice równo z jej przednią krawędzią.
Pękniętego frontu nie należy mocować wkrętami przechodzącymi przez ściankę pojemnika — naprężenia mogą powiększyć uszkodzenie i zablokować prowadnice. Dobierając szufladę lub front zamrażarki, sprawdź poziom montażu, kształt dna, punkty zaczepienia i to, czy część jest kompletna. Przy prowadnicach Liebherr istotna jest również strona prawa lub lewa.

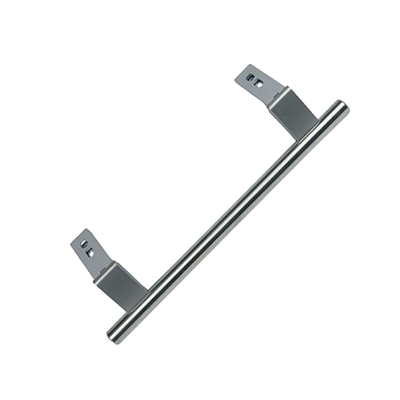

W przypadku uchwytu drzwi zmierz rozstaw punktów mocowania i sprawdź, czy potrzebna jest sama rączka, komplet z mocowaniami czy pojedynczy wspornik. Nie dokręcaj śrub nadmiernie — osadzenie uchwytu w drzwiach może zostać wyrwane, mimo że sama rączka pozostanie cała.

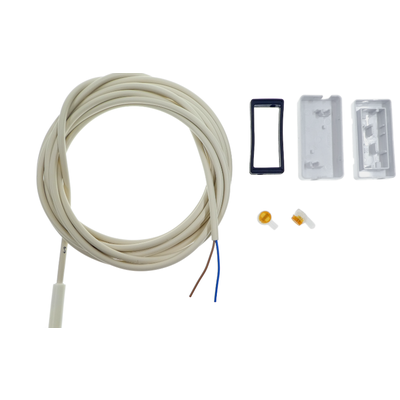

Diagnostyka czujnika temperatury NTC
Czujnik NTC zmniejsza rezystancję wraz ze wzrostem temperatury. Do podstawowego testu odłącz urządzenie od zasilania, wypnij czujnik z obwodu i pozostaw go w znanej, stabilnej temperaturze. Zmierz rezystancję na jego przewodach, a następnie powtórz pomiar po kontrolowanym schłodzeniu lub ogrzaniu sondy.
Prawidłowy kierunek zmiany to:
- ogrzewanie czujnika — rezystancja maleje;
- chłodzenie czujnika — rezystancja rośnie;
- wynik nieskończony — możliwa przerwa w czujniku, przewodzie lub złączu;
- wartość bliska zeru — możliwe zwarcie.
Sam fakt, że rezystancja się zmienia, nie potwierdza dokładności czujnika. Wynik trzeba porównać z charakterystyką rezystancja–temperatura właściwą dla konkretnego numeru części. Jednakowa wartość znamionowa w 25°C także nie gwarantuje zgodności, ponieważ czujniki mogą mieć inną stałą materiałową i inaczej reagować w temperaturach chłodniczych.
W CBPes 4056-21B może pracować więcej niż jedna sonda — między innymi czujnik komory, BioFresh lub parownika. Przed odłączeniem oznacz przewody i złącza. Nie zamieniaj miejscami czujników tylko dlatego, że mają podobne przewody. Odpowiedni zestaw należy dobierać w kategorii czujników temperatury Liebherr po pełnym Service-Nr.

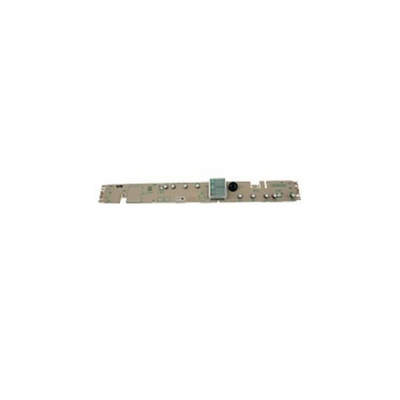

Kiedy podejrzewać moduł elektroniczny?
Moduł warto diagnozować dopiero po sprawdzeniu zasilania urządzenia, złączy, przewodów, czujników i elementów wykonawczych związanych z konkretnym objawem. Brak reakcji jednego wentylatora nie dowodzi uszkodzenia płyty — przyczyną może być jego silnik, blokada mechaniczna, przewód albo warunki, w których sterownik celowo go nie uruchamia.
Przed demontażem modułu sterującego Liebherr odłącz urządzenie od sieci, sfotografuj rozmieszczenie wtyków i oznacz złącza. Moduły o podobnej obudowie mogą mieć inne oprogramowanie, konfigurację lub przypisanie wyprowadzeń. Nie zakładaj, że każda płyta jest gotowa do pracy bez kodowania albo że każdy moduł wymaga programowania — trzeba to ustalić dla konkretnego numeru części.
Pomiary na zasilonym module oraz kontrola sprężarki wymagają wiedzy o obwodach sieciowych i odpowiednich zabezpieczeń. Opisane czynności serwisowe wymagają kwalifikacji, doświadczenia i właściwych narzędzi. Nie są przeznaczone dla osoby bez przygotowania.
Rozmrażanie i prace przy układzie chłodniczym
Instrukcja rodziny CBPes 4056 opisuje okresowe rozmrażanie zamrażarki po utworzeniu grubej warstwy lodu. Nie należy więc automatycznie diagnozować tego modelu jak urządzenia No-Frost ani zamawiać grzałki odszraniania bez potwierdzenia konstrukcji po Service-Nr.
Do rozmrażania nie używaj noża, metalowego skrobaka, opalarki, grzejnika, parownicy ani otwartego płomienia. Można odłączyć urządzenie, wyjąć żywność i pozostawić otwarte drzwi; proces przyspieszy naczynie z gorącą, ale nie wrzącą wodą. Uszkodzenie parownika może rozszczelnić układ.
Naprawa sprężarki, rozszczelnienie obiegu, lutowanie przewodów chłodniczych i napełnianie czynnikiem są pracami specjalistycznymi. Wymagają identyfikacji czynnika z tabliczki, odpowiednich uprawnień, szczelnościowego wyposażenia serwisowego oraz procedury właściwej dla urządzenia.
FAQ — części do Liebherr CBPes 4056-21B
Czy wystarczy podać model CBPes 4056?
Nie. Należy zachować końcówkę -21B i potwierdzić 9-cyfrowy Service-Nr z tabliczki. Warianty o podobnej nazwie mogą mieć inne moduły, czujniki, uchwyty lub elementy wnętrza.
Gdzie znajduje się tabliczka znamionowa?
W tej rodzinie urządzeń tabliczka znajduje się wewnątrz chłodziarki, po lewej stronie. Nie usuwaj jej podczas czyszczenia, ponieważ zawiera dane potrzebne do doboru części i obsługi serwisowej.
Czy kod F0–F5 oznacza konieczność wymiany modułu?
Nie. Jest to sygnał wykrycia usterki. Zapisz dokładny kod, sprawdź pełne oznaczenie urządzenia, a następnie diagnozuj odpowiadający mu obwód według dokumentacji właściwej dla Service-Nr.
Dlaczego BioFresh mrozi żywność?
Najpierw sprawdź ustawienie BioFresh — obniżenie nastawy poniżej wartości fabrycznej może doprowadzić do temperatur ujemnych. Jeżeli korekta nie pomaga, skontroluj rzeczywistą temperaturę, czujnik, jego przewody i podłączenie.
Czy pomiar czujnika w temperaturze pokojowej wystarczy?
Nie. Może wykryć zwarcie lub przerwę, ale nie potwierdza całej charakterystyki. Czujnik trzeba sprawdzić w co najmniej dwóch znanych temperaturach i porównać wyniki z danymi właściwego numeru części.
Co sprawdzić, gdy pod szufladami pojawia się woda?
Wyjmij górną szufladę BioFresh i sprawdź odpływ na tylnej ścianie. Jeżeli jest drożny, skontroluj domykanie drzwi i uszczelkę; napływ wilgotnego powietrza może zwiększać ilość skroplin.
