Termostaty i czujniki temperatury do lodówki Liebherr
Termostat lub czujnik temperatury Liebherr może powodować zbyt niską albo zbyt wysoką temperaturę, ciągłą pracę sprężarki lub błędy na wyświetlaczu. Przed zakupem sprawdź sposób sterowania, oznaczenia urządzenia, typ czujnika, złącze oraz parametry konkretnego modelu.
Termostat a czujnik temperatury w lodówce Liebherr
W tej kategorii występują dwa różne typy elementów regulujących temperaturę:

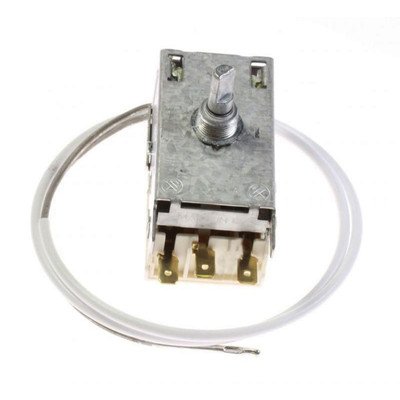

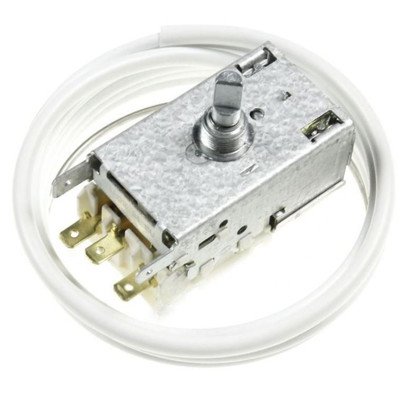

- termostat mechaniczny z pokrętłem i kapilarą – przełącza obwód sprężarki po osiągnięciu określonej temperatury;
- czujnik temperatury NTC – zmienia rezystancję zależnie od temperatury, a jego sygnał odczytuje moduł elektroniczny.
Nie należy zamieniać tych części tylko dlatego, że objaw wygląda podobnie. Lodówka z pokrętłem może mieć klasyczny termostat kapilarowy, natomiast chłodziarko-zamrażarka z wyświetlaczem często korzysta z kilku czujników: komory chłodziarki, komory zamrażarki, parownika albo dodatkowej strefy. W niektórych konstrukcjach termostat lub czujnik jest częścią większego zespołu sterującego.
Jakie objawy mogą wskazywać na problem z regulacją temperatury?
Lodówka zbyt mocno chłodzi albo zamraża produkty
Możliwe przyczyny to uszkodzony termostat, czujnik NTC, moduł sterujący, zablokowana przepustnica powietrza lub nieprawidłowa cyrkulacja. Zanim zamówisz część, sprawdź, czy produkty nie zasłaniają wylotów powietrza i nie przylegają do tylnej ścianki. W modelach z No Frost warto również wykluczyć oblodzenie kanałów powietrznych.
Jeżeli lodówka ma mechaniczne pokrętło, przekręć je powoli przez cały zakres. Kliknięcie może potwierdzać przełączanie styków, ale nie dowodzi prawidłowej temperatury załączania i wyłączania. Brak reakcji pokrętła lub brak ciągłości obwodu w każdym położeniu zwiększa podejrzenie uszkodzenia termostatu, jednak przed pomiarem trzeba odłączyć urządzenie od sieci.
W modelu elektronicznym sama zmiana ustawienia temperatury nie rozstrzyga, czy uszkodzony jest czujnik, moduł czy element wykonawczy. Pomocne jest porównanie temperatury wskazywanej przez urządzenie z niezależnym termometrem oraz sprawdzenie, czy rezystancja czujnika zmienia się wraz z temperaturą.
Lodówka jest zbyt ciepła albo sprężarka nie uruchamia się prawidłowo
Podobny objaw mogą powodować: uszkodzony termostat, przerwa w przewodach czujnika, złe styki złącza, awaria modułu, niedrożny odpływ i oblodzenie, niewłaściwa praca wentylatora, nieszczelna uszczelka albo problem z układem chłodniczym.
Najpierw sprawdź domknięcie drzwi, stan uszczelki, ustawienie urządzenia, drożność otworów wentylacyjnych i ewentualne oblodzenie. Jeżeli sprężarka pracuje, ale temperatura nie spada prawidłowo, wymiana termostatu lub czujnika nie powinna być traktowana jako pierwszy i pewny krok. Taki objaw może wystąpić również przy ubytku czynnika chłodniczego albo niesprawności układu chłodzenia.
Sprężarka pracuje bez przerwy
Ciągła praca może wynikać z błędnego odczytu temperatury, sklejonych styków termostatu, nieszczelnych drzwi, wysokiej temperatury otoczenia, zabrudzonego skraplacza, oblodzenia lub problemu z wydajnością układu chłodniczego. Jeżeli urządzenie osiąga bardzo niską temperaturę, sprawdź przede wszystkim regulację i czujnik. Jeżeli mimo długiej pracy pozostaje zbyt ciepłe, nie zakładaj automatycznie uszkodzenia termostatu.
Na wyświetlaczu pojawia się F1, F2 albo inny kod
Znaczenie kodu zależy od rodziny urządzenia i konkretnego sterownika. W opisanym modelu Liebherr KTP 1750-20C kod F2 był związany z nieprawidłowym sygnałem czujnika parownika chłodziarki. W tym samym przypadku po wymianie czujnika błąd pozostał do czasu poprawienia połączenia przewodów. Nie wolno jednak przenosić tego przypisania na wszystkie lodówki Liebherr.
Kod może oznaczać nie tylko uszkodzony termistor, ale też przerwę w przewodzie, źle wykonane połączenie po wymianie, zaśniedziałe złącze albo problem z modułem. Jeżeli kod pozostaje po wymianie czujnika, sprawdź ciągłość przewodów i jakość połączenia zgodnie ze schematem właściwym dla modelu.
Jak sprawdzić termostat mechaniczny?
Przed demontażem odłącz wtyczkę lodówki od gniazda. Zdejmij pokrętło i osłonę regulatora tylko wtedy, gdy konstrukcja urządzenia pozwala na bezpieczny dostęp bez naruszania obiegu chłodniczego.
- Odczytaj oznaczenia zacisków na termostacie i wykonaj zdjęcie połączeń przed ich odłączeniem.
- Ustaw miernik na pomiar ciągłości albo niskiej rezystancji.
- Zmierz styki przełączające termostatu, a nie zacisk oświetlenia lub innego obwodu.
- Obracaj pokrętło przez zakres i obserwuj moment przełączenia.
- Porównaj zachowanie styków z dokumentacją konkretnego termostatu.
Ciągłość w jednym położeniu i rozwarcie w drugim wskazują, że mechanizm przełącza obwód, ale nie potwierdzają prawidłowej kalibracji, zakresu temperatur ani szczelności kapilary. Brak przełączenia może oznaczać uszkodzenie termostatu, lecz przed wymianą trzeba wykluczyć źle podłączone przewody i przerwę w zasilaniu.
Nie reguluj śruby kalibracyjnej termostatu na podstawie samego objawu. Zmiana nastawy fabrycznej może utrudnić późniejszą diagnostykę i nie naprawia uszkodzonego elementu.
Jak sprawdzić czujnik NTC?
Czujnik NTC mierzy się jako rezystor zależny od temperatury. W pomiarze odłączonego czujnika kolejność sond zwykle nie ma znaczenia, ale przed badaniem należy odłączyć jego przewód od modułu lub wykorzystać punkty pomiarowe wskazane w dokumentacji.
Procedura pomiaru
- odłącz urządzenie od zasilania;
- odłącz czujnik od układu, aby nie mierzyć równoległych elementów elektroniki;
- ustaw miernik na zakres obejmujący spodziewaną rezystancję, zwykle w kiloomach;
- zmierz rezystancję przy znanej temperaturze i zapisz wynik;
- wykonaj drugi pomiar po ogrzaniu albo schłodzeniu czujnika, nie dopuszczając do zawilgocenia złącza;
- porównaj oba wyniki z charakterystyką przypisaną do konkretnego modelu Liebherr.
Sprawny NTC powinien zmieniać rezystancję w przewidywalny sposób wraz ze zmianą temperatury. Rezystancja nieskończona może oznaczać przerwę w czujniku lub przewodzie, a wartość bliska zeru – zwarcie. Brak wyraźnej zmiany podczas ogrzewania lub chłodzenia wskazuje na problem z czujnikiem, ale sam pomiar nie wyklucza złego styku, uszkodzonego wejścia modułu ani niewłaściwego umiejscowienia sondy.
Nie stosuj jednej wartości rezystancji dla wszystkich czujników Liebherr. W różnych modelach i pozycjach pomiarowych występują różne charakterystyki. W modelu KTP 1750-20C opisano czujnik parownika o wartościach około 11,9 kΩ przy 5°C i 4,7 kΩ przy 25°C, ale nie jest to uniwersalny parametr całej marki. W innych konstrukcjach spotykane są czujniki o odmiennej rezystancji znamionowej.
Gdzie znajduje się część i jak uzyskać dostęp?
W lodówkach z mechanicznym termostatem regulator jest zwykle umieszczony za pokrętłem, przy obudowie oświetlenia lub w górnej części komory chłodziarki. Kapilara może być wsunięta w kanał obudowy albo prowadzona wzdłuż ścianki. Nie wolno jej zginać pod ostrym kątem, wyciągać na siłę ani przebijać ścianek komory.
Czujniki NTC mogą znajdować się na tylnej ściance, przy parowniku, w kanale powietrznym lub za panelem zamrażarki. W zależności od konstrukcji dostęp może wymagać zdjęcia osłony, panelu wewnętrznego albo części zabudowy. Nie każdą sondę można wyciągnąć bezpośrednio z izolowanej ścianki. Jeżeli przewód przechodzi przez piankę lub element jest zintegrowany z parownikiem, wymiana wymaga procedury serwisowej dla konkretnego modelu.
Przy demontażu:
- oznacz każdy przewód i wykonaj zdjęcie połączeń;
- nie ciągnij za przewody ani za końcówkę termistora;
- sprawdź, czy nowy element ma takie samo miejsce mocowania i prowadzenie przewodu;
- zabezpiecz połączenie przed wilgocią zgodnie z instrukcją zestawu naprawczego;
- nie uruchamiaj urządzenia z odsłoniętymi zaciskami ani luźnymi przewodami.
Opisane czynności serwisowe wymagają doświadczenia, właściwych narzędzi i przestrzegania zasad bezpieczeństwa. Prace przy instalacji elektrycznej, module sterującym oraz elementach znajdujących się w izolacji powinien wykonywać wykwalifikowany serwisant.
Wymiana termostatu lub czujnika
Przed montażem porównaj nową część ze starą pod względem oznaczenia, długości kapilary albo przewodu, rodzaju złącza, mocowania i sposobu prowadzenia. W termostacie mechanicznym kapilara musi być ułożona w taki sposób, aby mierzyła temperaturę w miejscu przewidzianym przez producenta. Jej skrócenie, załamanie lub pozostawienie poza kanałem może zmienić działanie regulatora.
W czujniku NTC ważne są nie tylko wtyczka i długość przewodu. Istotna jest charakterystyka rezystancyjna, pozycja pomiarowa oraz wersja urządzenia. Czujnik komory, czujnik parownika i czujnik zamrażarki mogą wyglądać podobnie, ale nie muszą być zamienne.
Po wymianie:
- sprawdź wszystkie połączenia i zamocowanie elementu;
- załóż osłony przed podłączeniem zasilania;
- ustaw temperaturę zgodnie z instrukcją urządzenia;
- obserwuj wskazania, cykle pracy sprężarki i rzeczywistą temperaturę niezależnym termometrem;
- sprawdź, czy kod błędu zniknął i czy nie pojawia się ponownie po kilku cyklach chłodzenia.
Nie wymieniaj jednocześnie termostatu, czujnika i modułu „na próbę”. Jeżeli pomiar nie wskazuje jednoznacznej usterki, najpierw sprawdź przewody, złącza, oblodzenie, wentylator, przepustnicę, uszczelkę oraz warunki pracy urządzenia.
Jak dobrać termostat lub czujnik Liebherr?
Najbezpieczniej dobierać część na podstawie pełnych danych z tabliczki znamionowej oraz numeru części zamontowanej w urządzeniu. Sam skrócony model może nie identyfikować wariantu technicznego.
Przy lodówkach Liebherr przygotuj:
- pełne oznaczenie typu wraz z indeksem;
- numer serwisowy, jeśli znajduje się na tabliczce;
- numer urządzenia lub pełny kod produktu;
- zdjęcie tabliczki znamionowej;
- oznaczenie starego termostatu albo czujnika;
- informację, czy część pochodzi z chłodziarki, zamrażarki, parownika lub dodatkowej komory.
W starszych urządzeniach Liebherr istotny może być również dziewięciocyfrowy kod urządzenia. Model bez indeksu może prowadzić do niewłaściwego wariantu. Nie wystarczy zgodność wyglądu, podobna długość przewodu ani identyczne złącze. Przed zakupem porównaj także zakres pracy termostatu, długość kapilary, charakterystykę NTC, sposób mocowania i położenie czujnika.
Jeżeli nie możesz odczytać oznaczeń, prześlij zdjęcie całej tabliczki znamionowej oraz zdjęcie wymienianej części. Dobór powinien zostać potwierdzony dla konkretnego wariantu urządzenia, a nie tylko dla nazwy handlowej serii.
FAQ
Czy zamarzające produkty zawsze oznaczają uszkodzony termostat?
Nie. Przyczyną może być również czujnik NTC, moduł, otwarta przepustnica, zasłonięty kanał powietrzny, nieszczelna uszczelka, złe ułożenie produktów albo problem z układem chłodniczym. Najpierw sprawdź warunki pracy i zmierz rzeczywistą temperaturę.
Czy każdy czujnik Liebherr 4,7 kΩ można zastosować zamiennie?
Nie. Wartość znamionowa nie opisuje całej charakterystyki czujnika. Trzeba uwzględnić temperaturę odniesienia, krzywą NTC, miejsce montażu, złącze, przewód i konkretny model urządzenia.
Czy kod F2 oznacza konieczność zakupu czujnika?
Nie zawsze. W modelu KTP 1750-20C kod F2 wiązał się z obwodem czujnika parownika, ale podobny komunikat może wynikać z przerwy w przewodzie, złego połączenia lub awarii modułu. Znaczenie kodu trzeba potwierdzić dla konkretnego modelu i indeksu.
Jak sprawdzić termostat bez demontażu całej lodówki?
W wielu modelach z pokrętłem dostęp do termostatu uzyskuje się po zdjęciu pokrętła i osłony regulatora. Zakres demontażu zależy od konstrukcji. Pomiar wykonuj dopiero po odłączeniu urządzenia od zasilania i po odłączeniu przewodów od sprawdzanego elementu.
Czy można naprawić termostat zamiast go wymienić?
Mechanicznych termostatów kapilarowych zwykle nie naprawia się przez regulację. Wymiana jest właściwa dopiero po potwierdzeniu uszkodzenia i dobraniu części o zgodnym zakresie pracy oraz sposobie montażu. Nie należy samodzielnie zmieniać nastaw kalibracyjnych.
Jakie dane wysłać do doboru części do lodówki Liebherr?
Przygotuj zdjęcie tabliczki znamionowej z pełnym typem, indeksem, numerem serwisowym i numerem urządzenia oraz zdjęcie starego termostatu lub czujnika. Dodaj informację, w której komorze znajduje się część i jaki objaw występuje.
