Moduły sterujące, wyświetlacze i sterowniki do lodówki Liebherr
Moduły sterujące, panele wyświetlacza i inwertery do lodówek Liebherr odpowiadają za obsługę czujników oraz pracę sprężarki, wentylatorów i innych odbiorników. Brak chłodzenia, miganie panelu lub restarty nie przesądzają jednak o awarii elektroniki. Przed zakupem sprawdź elementy współpracujące, a część dobieraj według pełnego modelu z Indexem, 9-cyfrowego numeru serwisowego i oznaczenia modułu.
Jaki moduł elektroniczny znajduje się w lodówce Liebherr?
Określenie „moduł sterujący” może oznaczać kilka różnych części. W zależności od konstrukcji urządzenia są to między innymi:

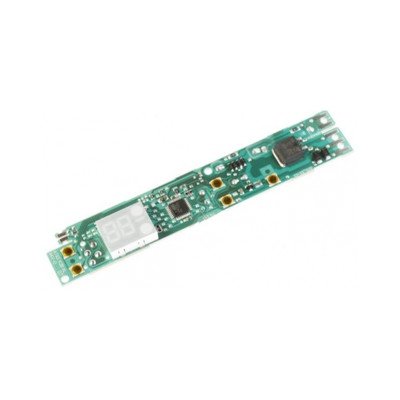

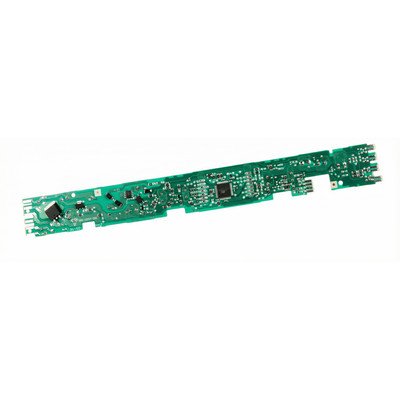

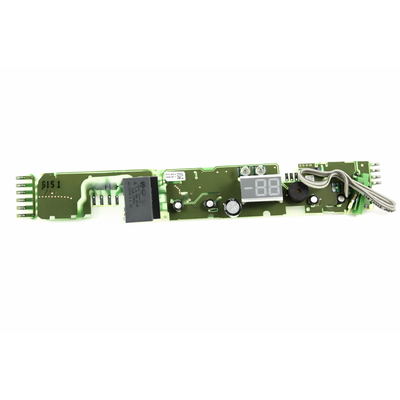

- panel obsługi z wyświetlaczem – odbiera polecenia z przycisków lub pól dotykowych, pokazuje temperaturę, alarmy i stan funkcji;

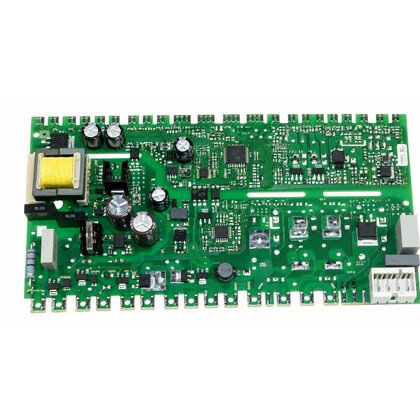

- moduł mocy – zasila lub przełącza sprężarkę, wentylatory, grzałkę odszraniania, oświetlenie, zawory i inne odbiorniki;

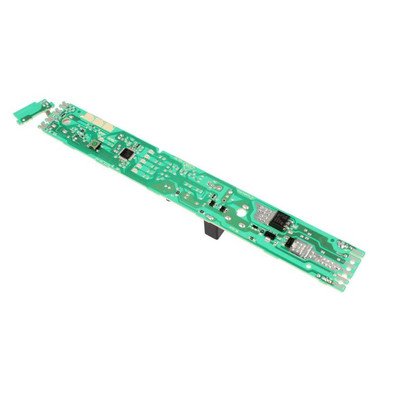

- główny sterownik – przetwarza sygnały z czujników i realizuje algorytm chłodzenia oraz odszraniania;
- inwerter sprężarki – steruje pracą sprężarki o regulowanej prędkości; zwykle znajduje się przy sprężarce i musi być zgodny zarówno z nią, jak i sposobem komunikacji z elektroniką urządzenia.
W jednym modelu panel i moduł mocy mogą tworzyć wspólny zespół, a w innym są oddzielnymi płytkami połączonymi przewodem. Dlatego nazwa produktu i podobny wygląd płytki nie wystarczają do potwierdzenia zgodności.
Objawy awarii elektroniki i inne możliwe przyczyny
Moduł można podejrzewać, gdy sterowanie jest niestabilne, urządzenie samoczynnie się resetuje, nie reaguje na przyciski albo nie uruchamia sprawnych odbiorników. Te same objawy mogą jednak powstać poza płytką.
| Objaw | Co może być przyczyną oprócz modułu | Co pomaga rozróżnić usterki |
| Wyświetlacz jest całkowicie ciemny | Brak zasilania w gniazdku, uszkodzony przewód, złącze lub wiązka | Sprawdzenie gniazdka innym odbiornikiem oraz oględziny przewodu i dostępnych połączeń. Działające oświetlenie nie dowodzi jeszcze, że panel otrzymuje prawidłowe zasilanie. |
| Panel miga, resetuje się lub słychać cykanie | Niestabilne zasilanie, luźne albo utlenione złącze, wilgoć, przeciążenie lub zwarcie jednego z odbiorników | Oględziny płytki i wiązek oraz sprawdzenie, czy problem pojawia się przy uruchamianiu konkretnego podzespołu. Sama wymiana płytki bez znalezienia przeciążenia może zakończyć się ponowną awarią. |
| Wyświetlacz działa, ale lodówka nie chłodzi | Czujnik temperatury, wentylator, oblodzony parownik, układ odszraniania, inwerter, sprężarka lub układ chłodniczy | Porównanie temperatur obu komór, obserwacja pracy sprężarki i wentylatorów oraz kontrola oblodzenia. Elektronika jest jednym z kilku podejrzanych elementów. |
| Chłodzi tylko zamrażarka albo tylko chłodziarka | Czujnik danej strefy, wentylator, przepustnica powietrza, zawór rozdzielający czynnik lub oblodzenie | Usterka ograniczona do jednej komory częściej kieruje diagnostykę na elementy tej strefy niż na całkowicie niesprawny moduł główny. |
| Temperatura nie odpowiada ustawieniu | Czujnik, nieszczelne drzwi, słaba wentylacja, funkcja SuperCool/SuperFrost, przeciążenie świeżą żywnością lub problem chłodniczy | Zmierz rzeczywistą temperaturę niezależnym termometrem po ustabilizowaniu pracy. Wskazanie panelu może być wartością z czujnika, wartością uśrednioną albo temperaturą zadaną – zależy to od modelu. |
| Sprężarka pracuje długo lub prawie bez przerwy | Dopływ ciepłego powietrza, zabrudzony skraplacz, zła wentylacja, duży załadunek lub ubytek wydajności układu chłodniczego | W modelach ze sprężarką o regulowanej prędkości długa, cicha praca może być normalna. O usterce świadczy przede wszystkim brak osiągania temperatury, a nie sam czas pracy. |
Jeżeli chłodziarka jest za ciepła, sprawdź też termostaty i czujniki temperatury do lodówek Liebherr. Gdy zimne powietrze nie dociera do jednej z komór, przyczyną może być wentylator lodówki Liebherr albo lód blokujący kanały nawiewu.
Jak diagnozować moduł przed zakupem nowej części?
1. Zapisz objawy przed odłączeniem urządzenia
Zanotuj ustawienia, wskazania wyświetlacza, symbol alarmu, zachowanie oświetlenia oraz to, czy pracują sprężarka i wentylatory. Jeżeli pojawia się komunikat lub kod, sprawdź jego znaczenie w instrukcji właściwej dla pełnego oznaczenia urządzenia. Ten sam zapis nie musi mieć identycznego znaczenia w każdej rodzinie Liebherr i nie stanowi automatycznie wskazania modułu do wymiany.
Zmierz niezależnym termometrem temperaturę w chłodziarce i zamrażarce. Informacja, że jedna komora działa prawidłowo, a druga nie, jest diagnostycznie znacznie cenniejsza niż ogólne stwierdzenie „lodówka słabo chłodzi”.
2. Wyklucz warunki eksploatacyjne
Przed demontażem elektroniki sprawdź:
- czy drzwi domykają się, a uszczelka przylega na całym obwodzie;
- czy nie są zasłonięte otwory nawiewne i wentylacyjne;
- czy urządzenie pracuje w temperaturze otoczenia zgodnej z klasą klimatyczną;
- czy nie pozostawiono aktywnej funkcji zmieniającej temperaturę;
- czy na osłonie parownika lub w kanałach powietrza nie powstało silne oblodzenie.
Jeżeli po pełnym rozmrożeniu urządzenie chłodzi prawidłowo tylko przez pewien czas, podejrzenie powinno objąć czujnik parownika, zabezpieczenie termiczne, grzałkę odszraniania No-Frost i ich okablowanie. Taki rezultat nie rozstrzyga jeszcze, że moduł jest sprawny albo uszkodzony.
3. Sprawdź czujniki i wiązki
Czujnik temperatury należy mierzyć po odłączeniu urządzenia od zasilania i wypięciu go z obwodu, aby elektronika nie wpływała na wynik. Mierzy się rezystancję przy znanej, ustabilizowanej temperaturze, a rezultat porównuje z charakterystyką przewidzianą dla konkretnego czujnika.
- Przerwa w obwodzie lub zwarcie wyraźnie wskazują na uszkodzenie czujnika albo przewodów.
- Rezystancja powinna reagować na kontrolowaną zmianę temperatury.
- Poprawna wartość w jednym punkcie nie potwierdza sprawności w całym zakresie pracy; czujnik może przerywać okresowo lub mieć przesuniętą charakterystykę.
Nie należy stosować jednej „prawidłowej rezystancji czujnika Liebherr” dla wszystkich modeli. Znaczenie ma typ elementu, temperatura pomiaru oraz sposób jego podłączenia.
4. Oceń płytkę, ale nie wyciągaj wniosków wyłącznie z wyglądu
Po bezpiecznym uzyskaniu dostępu warto szukać śladów wilgoci, korozji, przegrzania złączy, pękniętych lutów, nadpalonych ścieżek lub uszkodzonych elementów zasilacza. Widoczne uszkodzenie potwierdza potrzebę naprawy elektroniki, lecz nie zawsze wyjaśnia jego przyczynę. Przed zamontowaniem kolejnej płytki trzeba sprawdzić podłączone obciążenia i przewody.
Brak widocznych śladów nie oznacza, że moduł jest sprawny. Przekaźnik może zawodzić pod obciążeniem, zasilacz tracić stabilność po rozgrzaniu, a sterownik otrzymywać nieprawidłowy sygnał z czujnika lub przełącznika drzwi.
Diagnostyka inwertera i sprężarki
W lodówkach ze sprężarką VCC inwerter otrzymuje z modułu odpowiedni sygnał sterujący i reguluje prędkość pracy sprężarki. Falowniki o podobnej obudowie mogą różnić się zakresem pracy, typem obsługiwanej sprężarki, komunikacją i oprogramowaniem. Nie należy zastępować ich przypadkowo dobranym sterownikiem ani uruchamiać sprężarki prowizorycznymi połączeniami.
Pomiar rezystancji uzwojeń sprężarki i sprawdzenie przebicia do obudowy są jedynie badaniami wstępnymi. Prawidłowy wynik zwykłego multimetru nie wyklucza zwarcia międzyzwojowego ujawniającego się pod obciążeniem ani mechanicznego problemu sprężarki. Uszkodzona sprężarka może przeciążyć inwerter, dlatego po awarii falownika trzeba sprawdzić oba elementy, zamiast automatycznie montować nową elektronikę.
Pomiary sygnału sterującego, zasilania inwertera i pracy sprężarki są wykonywane przy niebezpiecznym napięciu. Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia, dokumentacji konkretnego modelu oraz właściwych przyrządów. Nie są przeznaczone do wykonania przez osobę bez przygotowania. Naprawy układu chłodniczego i wymiana kompresora lodówki Liebherr wymagają dodatkowo wyposażenia do bezpiecznej obsługi czynnika chłodniczego.
Gdzie znajduje się elektronika i jak uzyskać do niej dostęp?
Położenie modułów zależy od serii urządzenia:
- panel obsługi zwykle znajduje się w górnej części frontu, za maskownicą albo w drzwiach;
- moduł mocy może być połączony z panelem lub umieszczony w oddzielnej obudowie;
- inwerter jest zwykle zamontowany bezpośrednio przy sprężarce w dolnej, tylnej części urządzenia;
- w modelach do zabudowy sposób dostępu może wymagać częściowego wysunięcia urządzenia, ale nie należy robić tego bez sprawdzenia mocowań meblowych i przewodu zasilającego.
Przed demontażem odłącz urządzenie od sieci i potwierdź brak napięcia. Kondensatory zasilacza mogą zachować ładunek, a płytki są podatne na wyładowania elektrostatyczne. Zrób zdjęcia złączy przed ich wypięciem, chwytaj za korpus wtyczki zamiast za przewody i nie podważaj zaczepów na siłę.
Nie należy przyjmować jednej instrukcji demontażu dla wszystkich lodówek Liebherr. W niektórych konstrukcjach po zdjęciu bocznych osłon panel wysuwa się do przodu, w innych dostęp prowadzi od wnętrza komory lub strony drzwi. Właściwą kolejność trzeba ustalić na podstawie dokumentacji pełnego modelu i Indexu.
Wymiana czy naprawa modułu?
Wymiana całego zespołu jest uzasadniona, gdy uszkodzona jest niedostępna sekcja sterująca, panel dotykowy, procesor albo element zintegrowany, którego producent nie przewiduje oddzielnie. Naprawa płytki może mieć sens przy rozpoznanej usterce zasilacza, przekaźnika, połączenia lutowanego lub pojedynczego elementu mocy.
Naprawa elektroniki sieciowej wymaga zachowania właściwych parametrów elementów, odstępów izolacyjnych i odporności temperaturowej. Nie wolno zwiększać wartości bezpieczników, mostkować zabezpieczeń ani montować przypadkowych zamienników kondensatorów i przekaźników. Po naprawie moduł powinien zostać sprawdzony pod kontrolowanym obciążeniem, a nie tylko testem ciągłości ścieżek.
Podczas montażu nowej części:
- Porównaj numery katalogowe, złącza, wersję płytki i oznaczenia oprogramowania.
- Sprawdź wiązki oraz odbiorniki, które mogły spowodować poprzednią awarię.
- Zamontuj płytkę w osłonie i poprowadź przewody tak, aby nie były przycięte ani naprężone.
- Po uruchomieniu sprawdź panel, alarm drzwi, oświetlenie, pracę wentylatorów i zmianę temperatury obu komór.
- Nie oceniaj układu chłodniczego po kilku minutach. Uwzględnij opóźnienie startu sprężarki i czas potrzebny na ustabilizowanie temperatury.
Niektóre moduły są dostarczane już zaprogramowane, inne wymagają konfiguracji dla wariantu urządzenia. Nie można założyć ani że każda płytka wymaga programowania, ani że dowolny moduł o tym samym kształcie zadziała od razu.
Jak dobrać moduł do lodówki Liebherr?
Podstawą doboru jest tabliczka znamionowa. Przygotuj:
- pełną nazwę modelu wraz z Indexem i oznaczeniem wariantu;
- 9-cyfrowy numer serwisowy Service No.;
- numer seryjny urządzenia;
- numer katalogowy i wszystkie oznaczenia odczytane ze starego modułu;
- zdjęcie tabliczki znamionowej, płytki i rozmieszczenia złączy.
W nowszych chłodziarkach tabliczka może znajdować się za dolną szufladą, a w wielu starszych urządzeniach na lewej ścianie wnętrza. Położenie zależy od typu i rocznika sprzętu.
Nie dobieraj elektroniki wyłącznie po skróconej nazwie modelu, liczbie wtyczek lub zdjęciu produktu. W obrębie jednego modelu mogły występować różne Indexy, sprężarki, panele i wersje oprogramowania. Najbezpieczniejszym następnym krokiem jest porównanie numeru serwisowego z katalogiem części oraz przesłanie czytelnego zdjęcia tabliczki znamionowej, jeżeli zgodność nie jest jednoznaczna.
FAQ – moduły i sterowniki lodówek Liebherr
Czy niedziałający wyświetlacz oznacza uszkodzony moduł?
Nie. Najpierw trzeba wykluczyć brak zasilania, uszkodzenie przewodu, złącza, wiązki i samego panelu. Działające światło wewnętrzne nie potwierdza prawidłowego zasilania wszystkich sekcji elektroniki.
Czy moduł można sprawdzić zwykłym multimetrem?
Multimetr pozwala wykryć przerwę w przewodzie, zwarcie, uszkodzony czujnik lub niektóre wady elementów płytki. Nie potwierdza jednak poprawności programu, komunikacji, stabilności zasilacza pod obciążeniem ani pracy przekaźników i inwertera w rzeczywistych warunkach.
Czy podobny inwerter można zamontować zamiast oryginalnego?
Nie należy dobierać go tylko po obudowie lub nazwie rodziny. Muszą się zgadzać typ sprężarki, wersja sterownika, zakres pracy, komunikacja i zastosowanie katalogowe. Niewłaściwy inwerter może nie uruchomić sprężarki albo sterować nią nieprawidłowo.
Czy po rozmrożeniu lodówka działa, więc moduł jest sprawny?
Nie jest to rozstrzygający test. Czasowa poprawa po rozmrożeniu częściej kieruje uwagę na oblodzenie, przepływ powietrza, grzałkę, zabezpieczenie termiczne lub czujnik parownika, ale moduł nadal może nie uruchamiać prawidłowo cyklu odszraniania.
Czy nowy moduł Liebherr trzeba programować?
Zależy to od numeru części i rodziny urządzenia. Moduł może być fabrycznie zaprogramowany, wymagać konfiguracji albo występować w kilku wersjach programowych. Informację trzeba potwierdzić przed zakupem dla konkretnego Service No. i Indexu.
Czy można naprawić starą płytkę zamiast ją wymieniać?
Czasem tak, zwłaszcza gdy rozpoznano uszkodzenie zasilacza, przekaźnika lub połączenia lutowanego. Naprawę powinien wykonać elektronik znający układy zasilane z sieci i potrafiący sprawdzić płytkę pod obciążeniem. Trzeba również ustalić, czy awarii nie wywołał uszkodzony odbiornik, przewód albo sprężarka.
