Zestawy montażowe i elementy do zabudowy lodówek Liebherr
Zestawy montażowe i elementy do zabudowy lodówek Liebherr służą do mocowania urządzenia w szafce, ustawienia jego położenia oraz połączenia drzwi z frontem meblowym. Gdy front opada, ociera lub nie pozwala domknąć chłodziarki, przed zakupem sprawdź system mocowania, kompletność okuć i wypoziomowanie urządzenia. Część dobieraj według modelu z indeksem i 9-cyfrowego numeru serwisowego.
Jakie elementy wchodzą w skład mocowania lodówki Liebherr?

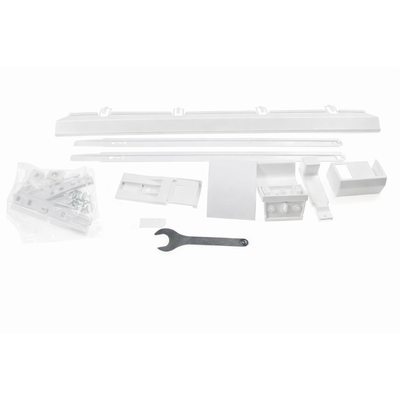

W zabudowanych chłodziarkach i chłodziarko-zamrażarkach mogą występować między innymi zestawy montażowe, kątowniki, wsporniki, poprzeczki frontu, szyny poziomujące, ślizgi, prowadnice, listwy maskujące, osłony oraz śruby o określonych wymiarach i kształcie łba. Każdy z tych elementów ma własne zadanie: stabilizuje korpus w niszy, przenosi obciążenie frontu albo umożliwia regulację jego położenia.
Nie należy zastępować brakującej śruby pierwszym pasującym wkrętem. Zbyt długa śruba może uszkodzić drzwi lub element zabudowy, a niewłaściwa średnica, gwint albo kształt łba nie zapewnią prawidłowego docisku. Podobnie wyglądające wsporniki mogą różnić się stroną montażu, rozstawem otworów i współpracującym systemem drzwi.
Drzwi stałe czy system ślizgowy?
Przed doborem zestawu trzeba rozpoznać sposób połączenia frontu meblowego z urządzeniem:
- System drzwi stałych, door-on-door – front jest zamocowany bezpośrednio do drzwi lodówki. Jego ciężar przenoszą zawiasy urządzenia, a po otwarciu front i drzwi poruszają się jako jeden zespół.
- System ślizgowy – front jest zawieszony na zawiasach meblowych szafki, natomiast z drzwiami lodówki łączą go prowadnice i ślizgi. Podczas otwierania oba skrzydła przesuwają się względem siebie.
Uszkodzony ślizg nie jest zamienny z uchwytem przeznaczonym do drzwi stałych. Nie należy też zakładać, że kompletny zestaw z innego modelu umożliwi zmianę systemu. Możliwość przebudowy, obciążenie frontu i wymagane mocowania trzeba sprawdzić w instrukcji montażowej konkretnego urządzenia.
Objawy problemów z mocowaniem i zabudową
| Objaw | Co może być przyczyną | Co sprawdzić |
| Front ociera o sąsiednie drzwiczki lub cokół | rozregulowanie frontu, przekoszony korpus, poluzowane mocowanie, niewłaściwe szczeliny w zabudowie | porównać szczeliny po obu stronach, sprawdzić pion i poziom korpusu oraz punkty mocowania |
| Front i drzwi nie poruszają się razem | pęknięty ślizg, wysunięta prowadnica, brak ogranicznika albo element z niewłaściwego systemu | obserwować pracę obu skrzydeł przy powolnym otwieraniu i obejrzeć prowadnice pod kątem pęknięć |
| Lodówka wysuwa się z szafki przy otwieraniu | brakujące lub poluzowane kątowniki, śruby wyrwane z płyty meblowej, nieprawidłowe podparcie | skontrolować górne i boczne mocowania oraz stan otworów w korpusie mebla |
| Drzwi nie domykają się po założeniu frontu | front koliduje z korpusem, jest źle wyregulowany lub zbyt ciężki; możliwe są też zużyte zawiasy | sprawdzić domykanie bez dociskania, miejsca kontaktu i zachowanie drzwi przed oraz po obciążeniu frontem |
| Pojawia się szron lub wzrasta temperatura | niedomknięte drzwi, uszczelka bez równomiernego docisku albo niedrożna wentylacja zabudowy | sprawdzić szczelinę wokół drzwi, stan uszczelki i drożność wlotu oraz wylotu powietrza |
| Słychać stuki lub drgania | luźna listwa, osłona, mocowanie korpusu albo przewód stykający się z zabudową | przy wyłączonym urządzeniu lekko poruszyć dostępne elementy i znaleźć miejsce z luzem |
Jak odróżnić usterkę zestawu montażowego od problemu z zawiasami?
Najpierw otwieraj drzwi powoli i obserwuj, który element zmienia położenie. Jeżeli korpus pozostaje stabilny, ale w systemie ślizgowym front wykonuje skok, zacina się albo nie nadąża za drzwiami urządzenia, podejrzenie pada na ślizg, prowadnicę lub ich mocowanie. Widoczne pęknięcie, wyrobiony otwór albo wypięty zaczep uzasadniają wymianę danego elementu.
Jeżeli całe drzwi opadają, mają luz przy osi obrotu lub nie działa ich mechanizm domykający, problem może dotyczyć zawiasów do lodówki Liebherr, a nie zestawu mocującego front. Trzeba również wykluczyć przekoszenie urządzenia oraz przeciążenie drzwi. W systemie drzwi stałych ciężar frontu jest przenoszony przez zawiasy lodówki, dlatego przekroczenie dopuszczalnej masy może pogorszyć domykanie i przyspieszyć zużycie mechanizmu.
Gdy uszczelka nie przylega tylko w jednym miejscu, sprawdź, czy front nie wymusza skręcenia drzwi. Brak poprawy po usunięciu kolizji i regulacji może wskazywać na zużycie zawiasu, uszkodzenie samych drzwi albo odkształcenie uszczelki. Odpowiednie części drzwi są zebrane w kategorii drzwi i części drzwi do lodówek Liebherr.
Kontrola przed zamówieniem części
- Ustal system frontu. Sprawdź, czy front wisi na drzwiach lodówki, czy na zawiasach meblowych i łączy się z urządzeniem za pomocą ślizgów.
- Obejrzyj obie strony. Porównanie lewego i prawego mocowania często ujawnia brakującą osłonę, odwrócony wspornik, pęknięty zaczep lub śrubę wysuniętą z otworu.
- Sprawdź wypoziomowanie. Przyłóż poziomicę do stabilnych powierzchni korpusu, a nie do przekrzywionego frontu. Jeżeli urządzenie nie stoi pionowo, regulacja samego frontu może jedynie zamaskować problem.
- Skontroluj stabilność w niszy. Korpus nie powinien przemieszczać się podczas spokojnego otwierania drzwi. Ruch urządzenia oznacza problem z jego zamocowaniem lub podparciem.
- Sprawdź wentylację. Listwa albo cokół nie mogą zasłaniać otworów przewidzianych w instrukcji urządzenia. Ograniczony przepływ powietrza może zwiększać temperaturę i zużycie energii, mimo że układ chłodniczy pozostaje sprawny.
- Zapisz numer uszkodzonego elementu. Jeżeli na listwie, uchwycie lub wsporniku znajduje się numer części, porównaj go z dokumentacją urządzenia. Numer z elementu jest pomocny, ale nie zastępuje sprawdzenia zgodności katalogowej.
Jak uzyskać dostęp do mocowań?
Przed demontażem odłącz urządzenie od zasilania, opróżnij drzwi i zabezpiecz podłogę. Osłony, ślizgi i część uchwytów frontu są zwykle dostępne po otwarciu drzwi. Mocowania korpusu mogą znajdować się przy górnej lub bocznych krawędziach niszy, natomiast elementy poziomujące – w dolnej części zabudowy.
Jeżeli naprawa wymaga odłączenia ciężkiego frontu, powinna wykonywać ją druga osoba. Front trzeba podtrzymać przed poluzowaniem mocowań, aby nie spadł i nie wyrwał pozostałych uchwytów. Warto oznaczyć położenie listew i wykonać zdjęcia kolejności podkładek, wsporników oraz osłon.
Przed wysunięciem lodówki należy odkręcić mocowania do szafki i odłączyć połączenia, które ograniczają ruch urządzenia. Korpus przesuwa się, chwytając za jego obudowę – nie za drzwi ani front. Dokładna kolejność różni się między urządzeniami wysokimi, podblatowymi oraz konstrukcjami z drzwiami stałymi i ślizgowymi, dlatego należy korzystać z instrukcji przypisanej do numeru serwisowego.
Montaż i regulacja nowego elementu
Najpierw ustaw oraz wypoziomuj korpus, następnie zamocuj go do zabudowy, a dopiero później reguluj front. Odwrócona kolejność może sprawić, że po ostatecznym dokręceniu wsporników szczeliny ponownie się zmienią.
W systemach drzwi stałych regulacja może obejmować położenie boczne, wysokość, pochylenie oraz głębokość frontu. Nie dokręcaj od razu wszystkich mocowań z pełną siłą. Wstępnie osadź front, zamknij drzwi, porównaj szczeliny z sąsiednimi meblami, skoryguj położenie i dopiero wtedy zabezpiecz połączenia. Front nie może ocierać o korpus ani blokować uszczelki.
W systemie ślizgowym prowadnice muszą pracować równolegle, bez zakleszczania i bez nadmiernego luzu. Po wymianie otwieraj drzwi stopniowo, kontrolując cały zakres ruchu. Jeżeli ślizg ponownie wyskakuje, nie zwiększaj docisku śrub na siłę – sprawdź ustawienie frontu, geometrię zabudowy i zgodność prowadnicy.
Po montażu wykonaj kilka prób otwarcia i zamknięcia. Sprawdź stabilność urządzenia, równomierne przyleganie uszczelki oraz to, czy front nie dotyka sąsiednich elementów. Nie uruchamiaj lodówki, jeśli przewód zasilający został przygnieciony podczas wsuwania korpusu.
Jak dobrać elementy do zabudowy lodówki Liebherr?
Do identyfikacji przygotuj:
- pełną nazwę modelu wraz z indeksem wykonania;
- 9-cyfrowy numer serwisowy Service No.;
- numer seryjny, jeśli jest potrzebny do rozróżnienia wersji;
- numer wybity na starej części;
- zdjęcie tabliczki znamionowej i całego układu mocowania.
Tabliczka w chłodziarkach i urządzeniach do zabudowy znajduje się zwykle na wewnętrznej lewej ścianie, niekiedy za szufladą. Sam skrócony model lub podobieństwo zdjęcia nie potwierdzają zgodności. W ramach jednej nazwy urządzenia mogą występować inne zawiasy, zestawy śrub, listwy, strony mocowania albo systemy frontu.
Przed zamówieniem porównaj również przeznaczenie elementu, numer części, stronę montażu, wymiary, rozstaw otworów i kompletność zestawu. Jeżeli nie da się odczytać numeru starego elementu, prześlij zdjęcie całej tabliczki znamionowej oraz mocowania widocznego po otwarciu drzwi.
FAQ – elementy do zabudowy lodówek Liebherr
Czy zestaw montażowy jest uniwersalny?
Nie. Zestawy różnią się systemem drzwi, wysokością i konstrukcją urządzenia, sposobem mocowania oraz zawartością. Zgodność należy potwierdzić według modelu z indeksem i 9-cyfrowego numeru serwisowego.
Dlaczego drzwi nie domykają się po zamontowaniu frontu?
Front może być ustawiony zbyt głęboko, ocierać o korpus, przekraczać dopuszczalne obciążenie albo powodować przekoszenie drzwi. Trzeba też sprawdzić wypoziomowanie korpusu, zawiasy, uszczelkę i elementy wewnątrz komory, które mogą blokować zamknięcie.
Czy można wymienić tylko jeden pęknięty ślizg?
Można, jeżeli pozostałe prowadnice są sprawne, a nowy element jest właściwy dla urządzenia i strony montażu. Warto jednak obejrzeć cały układ, ponieważ przekoszony front lub uszkodzona prowadnica mogą szybko zniszczyć nowy ślizg.
Czy brak listwy lub maskownicy wpływa na działanie lodówki?
Osłona wyłącznie dekoracyjna nie zawsze wpływa na chłodzenie. Listwa może jednak ustalać położenie urządzenia, osłaniać mocowanie lub kierować przepływem powietrza. Przed rezygnacją z niej trzeba ustalić jej funkcję w konkretnym modelu.
Czy nierówne szczeliny wystarczy poprawić regulacją frontu?
Najpierw należy sprawdzić pion, poziom i zamocowanie korpusu. Regulowanie frontu na przekoszonym urządzeniu może dać chwilowy efekt, ale nie usunie przyczyny ocierania ani problemu z domykaniem.
Jak znaleźć instrukcję montażu do konkretnej lodówki Liebherr?
Do wyszukania właściwej dokumentacji użyj 9-cyfrowego numeru serwisowego z tabliczki znamionowej. Instrukcja przypisana do urządzenia określa system drzwi, kolejność montażu, dopuszczalne obciążenie frontu i wymagania wentylacyjne.
