Kable do lodówek i zamrażarek
Kable i wiązki do lodówek oraz zamrażarek mogą odpowiadać za zasilanie, oświetlenie, czujniki, wyświetlacz, wentylator lub kostkarkę. Przerywana praca, błędy i brak jednej funkcji nie przesądzają jeszcze o awarii przewodu. Przed zakupem sprawdź złącza, ciągłość obwodu i pełne oznaczenie urządzenia.
Jaką funkcję pełnią kable w lodówce?
W tej kategorii znajdują się pojedyncze przewody, przewody zasilające, wiązki kablowe, przewody drzwiowe, okablowanie wyświetlacza oraz zestawy łączące konkretne podzespoły. W zależności od konstrukcji mogą obsługiwać między innymi:
- moduł sterujący i panel wyświetlacza;
- oświetlenie oraz wyłącznik drzwiowy;
- czujniki temperatury i termostaty;
- wentylator, grzałkę odszraniania lub kostkarkę;

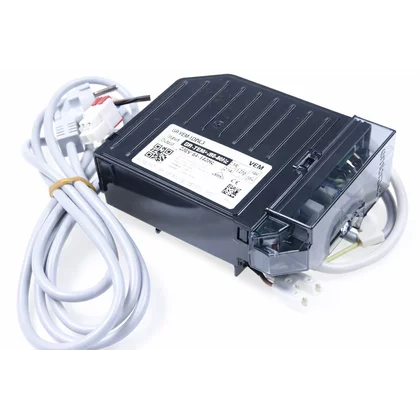

- sprężarkę, przekaźnik rozruchowy i inne elementy obwodu zasilania;
- przewody prowadzone przez zawias do funkcji umieszczonych w drzwiach.
Nie każdy przewód pracuje w obwodzie sieciowym. Część wiązek przesyła wyłącznie sygnały pomiarowe lub komunikacyjne, dlatego podobne złącze i liczba żył nie wystarczą do potwierdzenia zgodności.
Objawy uszkodzonej wiązki
Awaria przewodu może naśladować usterkę modułu, czujnika, wyłącznika lub samego podzespołu wykonawczego. Podejrzenie wiązki rośnie, gdy problem pojawił się po przesunięciu urządzenia, demontażu drzwi albo wielokrotnym otwieraniu i zamykaniu drzwi.
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak interpretować wynik |
| Nie działa wyświetlacz lub panel drzwi | odłączona wtyczka, przerwana wiązka drzwi, uszkodzony panel albo moduł | złącza pod osłoną zawiasu, ślady przetarcia, ciągłość żył | Prawidłowa ciągłość nie wyklucza braku zasilania lub uszkodzenia elektroniki panelu |
| Nie działa oświetlenie po otwarciu drzwi | wyłącznik drzwiowy, tryb urządzenia, lampa LED, luźne złącze lub przewód | działanie wyłącznika, połączenia i przewody przy zawiasie | Brak światła sam w sobie nie wskazuje jednoznacznie na kabel |
| Lodówka okresowo traci funkcję po poruszeniu drzwiami | zmęczenie żyły, pęknięcie pod izolacją, luźny zacisk | oględziny podczas zmiany położenia drzwi, pomiar każdej żyły | Zmiana wskazań przy poruszaniu wiązką wskazuje na usterkę mechaniczną, ale nie zastępuje kontroli całego obwodu |
| Nie działa wentylator, kostkarka lub grzałka | przerwa w przewodzie, uszkodzony element, brak sterowania lub zasilania | złącza, ciągłość przewodów i parametry właściwego podzespołu | Przewód jest tylko jedną z możliwych przyczyn; nie wymieniaj go bez sprawdzenia obwodu |
| Urządzenie zgłasza błąd po zdjęciu drzwi | niedopięta kostka, zamienione lub uszkodzone złącze, przerwana linia komunikacyjna | położenie zatrzasków, kompletność pinów i schemat modelu | Kod błędu zawęża obszar poszukiwań, ale nie jest automatycznym wskazaniem wiązki |
Jak sprawdzić kabel lub wiązkę?
1. Zacznij od objawu i prostych przyczyn
Najpierw ustal, która funkcja nie działa i czy problem dotyczy jednego obwodu, czy całego urządzenia. Sprawdź gniazdo, przewód zasilający, bezpieczniki oraz to, czy urządzenie nie zostało przełączone w tryb ograniczający oświetlenie lub panel. Jeżeli awaria dotyczy wyłącznie funkcji w drzwiach, obejrzyj miejsce przejścia przewodów przez zawias. Jeżeli nie działa kilka niezależnych funkcji, sprawdź wspólne złącze, zasilanie i moduł sterujący.
2. Oględziny złączy i przewodów
Przed otwarciem obudowy odłącz urządzenie od zasilania. Zwróć uwagę na:
- niedopięte kostki i niewciśnięte zatrzaski;
- wysunięte lub nadpalone piny;
- zielony nalot, wilgoć i ślady korozji;
- przetarcia izolacji przy zawiasie, prowadnicach i uchwytach;
- przewody przygniecione po montażu drzwi lub panelu;
- nadtopienia wskazujące na przegrzanie albo zbyt duży prąd.
Sama izolacja może wyglądać dobrze, mimo że żyła jest pęknięta wewnątrz. Z kolei uszkodzenie jednego pinu może powodować przerwę tylko w określonej funkcji.
3. Pomiar ciągłości
Pomiar rezystancji lub ciągłości wykonuj przy odłączonym zasilaniu, po rozłączeniu badanej wiązki od modułu i – w miarę możliwości – od elementu wykonawczego. Nie mierz ciągłości przez podłączoną elektronikę, ponieważ wynik może być zafałszowany, a niektóre obwody mogą zostać uszkodzone.
Przyłóż sondy do odpowiednich końców tej samej żyły, zgodnie ze schematem konkretnego modelu. Wynik bliski zeru lub sygnał ciągłości wskazuje, że w danym momencie obwód między punktami nie jest przerwany. Brak ciągłości albo niestabilny odczyt wskazuje na przerwę, uszkodzenie zacisku lub problem z kontaktem sondy.
Warto podczas pomiaru delikatnie poruszać wiązką, szczególnie przy zawiasie. Jeśli odczyt zanika i powraca, przewód może być pęknięty pod izolacją. Ten test nie potwierdza jednak poprawnej pracy pod obciążeniem, odporności izolacji ani prawidłowego przypisania pinów. Nie wolno przenosić wartości rezystancji z innego modelu bez sprawdzenia dokumentacji urządzenia.
4. Sprawdzenie zwarcia do masy
Jeżeli wystąpiło wybicie zabezpieczenia, zapach spalenizny lub uszkodzenie modułu, trzeba sprawdzić nie tylko ciągłość żył, ale także ewentualne zwarcie między przewodami i metalową obudową. Punkty pomiarowe oraz dopuszczalny sposób testu zależą od schematu i rodzaju obwodu. Nie zastępuj pomiaru prowizorycznym podawaniem napięcia ani zwieraniem przewodów.
Gdzie znajduje się wiązka i jak uzyskać dostęp?
Kable mogą znajdować się pod górną osłoną zawiasu, przy dolnej części drzwi, za panelem sterowania, przy module z tyłu urządzenia albo w kanałach obudowy. W lodówkach z wyświetlaczem, dystrybutorem lub kostkarką część przewodów przechodzi przez zawias i jest narażona na wielokrotne zginanie.
Typowa kolejność prac wygląda następująco:
- Odłącz lodówkę od zasilania i zabezpiecz drzwi przed opadnięciem.
- Zrób zdjęcie ułożenia przewodów i oznacz złącza, jeśli nie mają jednoznacznego kodowania.
- Zdejmij osłonę zawiasu lub panel wskazany w instrukcji danego modelu.
- Rozłącz kostkę za zatrzask, nie ciągnąc za przewody.
- Jeżeli trzeba zdjąć drzwi, podtrzymaj je i postępuj zgodnie z instrukcją producenta. W wielu konstrukcjach drzwi z przewodami zdejmuje się przy określonym kącie otwarcia, a po montażu przewody muszą przejść właściwym kanałem zawiasu.
- Wymień wiązkę lub napraw przewód tylko wtedy, gdy konstrukcja i dokumentacja dopuszczają taką naprawę.
- Przed podłączeniem zasilania sprawdź, czy przewody nie są ściśnięte, skręcone ani narażone na tarcie o zawias.
Konstrukcje różnią się między markami i rodzinami urządzeń. W niektórych modelach przewód w drzwiach jest wymienną wiązką, w innych jest zatopiony w izolacji drzwi lub dostępny tylko razem z większym zespołem. Nie wierć drzwi ani nie rozcinaj izolacji bez potwierdzenia sposobu naprawy dla danego modelu.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Pomiarów pod napięciem, ingerencji w obwody sieciowe oraz napraw przewodów zasilających nie powinno wykonywać się bez przygotowania. Nie mostkuj zabezpieczeń i nie uruchamiaj urządzenia z odsłoniętymi, luźnymi lub prowizorycznie połączonymi żyłami.
Wymiana kabla a naprawa przewodu
Wymiana kompletnej wiązki jest właściwym rozwiązaniem, gdy dostępna jest część katalogowa przeznaczona do danego wariantu urządzenia. Ogranicza ryzyko błędnego połączenia, zachowuje fabryczne złącza i prawidłowe prowadzenie przewodów.
Naprawa pojedynczej żyły może być technicznie możliwa, jeśli uszkodzenie znajduje się w dostępnym miejscu, a naprawiający potrafi dobrać odpowiedni przekrój, izolację, sposób połączenia i zabezpieczenie przed ponownym zginaniem. Nie wystarczy skręcenie przewodów ani owinięcie ich taśmą. Połączenie musi być mechanicznie stabilne, odizolowane i ułożone tak, aby nie pracowało na krawędzi zawiasu.
Jeżeli przewód jest częścią wiązki drzwiowej zalanej pianką, znajduje się w obwodzie sieciowym albo nosi ślady przegrzania, bezpieczniej jest zastosować kompletny element zgodny z katalogiem lub zlecić naprawę osobie z odpowiednimi kwalifikacjami.
Jak dobrać właściwy kabel do lodówki?
Nie wybieraj przewodu wyłącznie po zdjęciu, długości lub identycznie wyglądającej wtyczce. Znaczenie mają między innymi:
- pełne oznaczenie modelu i wariantu urządzenia;
- numer części z uszkodzonego kabla;
- liczba żył, ich funkcja i układ pinów;
- długość przewodu oraz sposób prowadzenia;
- rodzaj złączy i zatrzasków;
- miejsce montażu, strona drzwi i wersja wyposażenia;
- obecność wyświetlacza, dystrybutora, kostkarki lub systemu No Frost.
Przy doborze przygotuj dane z tabliczki znamionowej:
- Amica: model, kod wyrobu i 14-cyfrowy numer fabryczny;
- Electrolux, AEG, Zanussi: pełny PNC / Prod.No.;
- Bosch i Siemens: pełny E-Nr z końcówką /xx;
- Whirlpool, Bauknecht, Indesit, Hotpoint: numer serwisowy, często rozpoczynający się od 85;
- Beko i Grundig: model oraz Product No.;
- LG: model oraz Product Code;
- Gorenje i Hisense: model oraz Art. No. albo kod PS;
- Samsung: pełny model wraz z wariantem końcowym, na przykład /0000.
Skrócona nazwa modelu może obejmować kilka wersji z innym panelem, złączem lub sposobem prowadzenia wiązki. Przed zamówieniem porównaj numer części, zdjęcia złączy, długość, mocowania i funkcję przewodu z dokumentacją konkretnego urządzenia. Jeśli oznaczenie jest niepełne, przygotuj zdjęcie tabliczki znamionowej oraz obu końców starej wiązki.
FAQ
Czy brak oświetlenia lodówki oznacza uszkodzony kabel?
Nie. Przyczyną może być wyłącznik drzwiowy, lampa LED, tryb pracy, niedomknięte lub niewłaściwie ustawione drzwi, luźna wtyczka albo przewód. Najpierw sprawdź wyłącznik i złącze, a dopiero potem ciągłość wiązki.
Czy można sprawdzić kabel bez wyjmowania drzwi?
Jeżeli złącze jest dostępne pod osłoną zawiasu, można wykonać oględziny i pomiar między punktami wskazanymi przez schemat. Gdy wiązka biegnie wewnątrz drzwi, dostęp może wymagać ich demontażu, a czasem wymiany większego zespołu.
Czy pomiar ciągłości potwierdza sprawność przewodu?
Nie całkowicie. Prawidłowa ciągłość oznacza, że obwód nie jest przerwany w chwili testu. Nie potwierdza odporności izolacji, zachowania pod obciążeniem, jakości zacisków ani poprawności pozostałych przewodów.
Czy można połączyć zerwany przewód skrętką i taśmą?
Nie jest to bezpieczna naprawa. Połączenie może się rozluźnić, przegrzać lub ponownie złamać podczas pracy zawiasu. Jeśli naprawa żyły jest dopuszczalna, należy użyć właściwego sposobu łączenia i zabezpieczenia, a w razie wątpliwości wymienić kompletną wiązkę.
Czy identyczna wtyczka oznacza, że kabel pasuje?
Nie. Ten sam typ złącza może występować w różnych obwodach, a kolejność pinów, długość, przekrój żył i sposób prowadzenia mogą być inne. Zgodność potwierdzaj po pełnym oznaczeniu urządzenia i numerze części.
Jakie dane przesłać do doboru kabla?
Przygotuj pełne oznaczenie z tabliczki znamionowej, numer starej części, zdjęcie złączy oraz informację, gdzie przewód jest zamontowany i jaka funkcja nie działa. W przypadku marek rozróżniających warianty nie wystarczy skrócony model.
