Klixony do lodówek i zamrażarek
Klixony do lodówek i zamrażarek obejmują zabezpieczenia termiczne sprężarki, startery PTC i zespoły rozruchowe. Gdy urządzenie tylko buczy, cyklicznie klika lub sprężarka nie startuje, sprawdź układ rozruchu, przewody i sam kompresor. Właściwą część dobiera się po oznaczeniu urządzenia oraz danych sprężarki, nie wyłącznie po wyglądzie.
Jaką funkcję pełni klixon w lodówce?

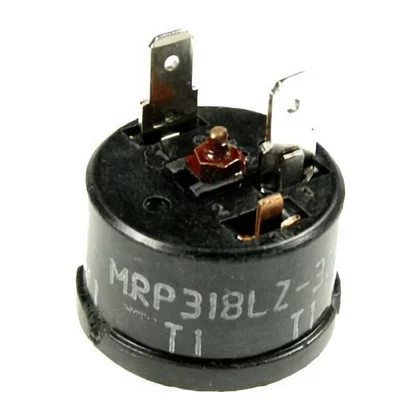

Nazwa klixon jest używana w handlu dla kilku elementów współpracujących ze sprężarką: termicznego zabezpieczenia przeciążeniowego, startera PTC, przekaźnika rozruchowego albo zespołu łączącego te funkcje. Zabezpieczenie termiczne rozłącza obwód, gdy prąd lub temperatura sprężarki przekroczy dopuszczalny poziom. Starter PTC pomaga uruchomić uzwojenie rozruchowe, a po rozpoczęciu pracy ogranicza prąd w tym obwodzie.
W konkretnej lodówce może występować osobny termik i starter albo jeden zintegrowany zespół. Dlatego przed zakupem trzeba ustalić, jaki element zamontowano przy sprężarce i jaki wariant przewidziano dla danego modelu.
Objawy uszkodzenia klixona lub startera
Podejrzenie układu rozruchowego jest uzasadnione szczególnie wtedy, gdy:
- sprężarka nie uruchamia się, choć oświetlenie i sterowanie lodówki działają;
- słychać krótki pomruk lub buczenie, po którym następuje kliknięcie i wyłączenie;
- sprężarka próbuje startować cyklicznie, a po kilku próbach obudowa jest bardzo gorąca;
- lodówka przestała chłodzić po przerwie w zasilaniu lub rozmrożeniu;
- zabezpieczenie termiczne rozłącza obwód, a po ostygnięciu cykl się powtarza;
- starter lub jego obudowa ma ślady nadtopienia, przypalenia, luźne styki albo grzechocze po poruszeniu.
Sam objaw nie potwierdza jednak uszkodzenia klixona. Podobne zachowanie może powodować brak zasilania sprężarki, uszkodzony przekaźnik lub triak na module, luźne złącze, zbyt niskie napięcie, uszkodzone uzwojenie kompresora, zablokowana mechanicznie sprężarka albo problem w układzie chłodniczym powodujący zbyt wysokie ciśnienie po stronie tłocznej.
Diagnostyka: objaw → sprawdzenie → interpretacja
| Objaw | Co sprawdzić | Co oznacza wynik |
| Lodówka jest całkowicie cicha, ale sterowanie działa | Czy do zespołu przy sprężarce dochodzi zasilanie zgodnie ze schematem modelu; ciągłość przewodów i złączy | Brak napięcia przed starterem kieruje diagnostykę do termostatu, modułu, przekaźnika, wiązki lub zabezpieczenia. Pomiar napięcia sieciowego wykonuje wykwalifikowany serwisant. |
| Sprężarka buczy i po chwili klika | Stan PTC, termika, styków, uzwojeń oraz prąd rozruchowy | Uszkodzony starter może nie zasilić uzwojenia pomocniczego, ale taki objaw może również wskazywać na zablokowaną lub uszkodzoną sprężarkę. |
| Zabezpieczenie jest otwarte zaraz po pracy | Pomiar po całkowitym odłączeniu i ostygnięciu elementu; kontrola przegrzania sprężarki, skraplacza i wentylacji | Otwarty obwód na zimnym zabezpieczeniu może oznaczać uszkodzony termik. Jeśli zabezpieczenie otwiera się dopiero podczas pracy, przyczyną może być przeciążenie, zła część, wysoki prąd lub zbyt wysoka temperatura. |
| PTC ma nieprawidłową rezystancję albo ślady uszkodzeń | Pomiar odłączonego elementu w temperaturze pokojowej, zgodnie z dokumentacją sprężarki | Wynik znacznie odbiegający od charakterystyki producenta przemawia za wymianą startera. Jedna wartość omowa nie potwierdza prawidłowej pracy pod obciążeniem. |
| Sprężarka startuje, ale szybko się wyłącza | Napięcie pod obciążeniem, prąd pracy, drożność i temperaturę układu chłodniczego | Zabezpieczenie może działać prawidłowo i rozłączać obwód z powodu rzeczywistego przeciążenia. Nie należy wymieniać klixona bez znalezienia przyczyny przegrzewania. |
Pomiar startera PTC i zabezpieczenia
Przed pomiarem odłącz lodówkę od zasilania, odczekaj na ostygnięcie sprężarki i zdejmij wyłącznie osłonę zespołu rozruchowego, jeśli konstrukcja na to pozwala. Odłącz wtyczkę od zacisków sprężarki, nie ciągnąc za przewody. Pomiar wykonuj na samym elemencie, a nie przez równoległe obwody urządzenia.
W starterze PTC mierzy się rezystancję między zaciskami wskazanymi w schemacie lub instrukcji serwisowej. Wartość zależy od typu PTC i temperatury. W dokumentacji przykładowych sprężarek spotyka się niską rezystancję na zimno, rzędu kilkudziesięciu omów, ale nie jest to uniwersalna norma dla wszystkich lodówek. W jednym z opisanych układów producent podał zakres 30–60 Ω przy około 18°C, natomiast inne zespoły mogą mieć inną charakterystykę.
Zabezpieczenie przeciążeniowe sprawdza się osobno, po ostygnięciu. Ciągłość oznacza tylko, że styki są zamknięte w chwili pomiaru. Nie dowodzi prawidłowej temperatury zadziałania ani zdolności do przewodzenia właściwego prądu. Zabezpieczenie otwarte na zimno, jeżeli dokumentacja przewiduje stan zamknięty, kwalifikuje element do dalszej weryfikacji lub wymiany.
Nie mierz elementu bezpośrednio po zadziałaniu termika i nie porównuj wyniku z przypadkową wartością znalezioną dla innego modelu. PTC zmienia rezystancję wraz z temperaturą, a oznaczenie startera musi odpowiadać konkretnej sprężarce.
Co jeszcze sprawdzić przed zakupem?
Jeśli sprężarka nie startuje, kolejność diagnostyczna powinna obejmować:
- sprawdzenie ustawień i zasilania urządzenia;
- ocenę, czy moduł lub termostat wydaje polecenie uruchomienia sprężarki;
- kontrolę wtyczki, zacisków, przewodów i śladów przegrzania;
- sprawdzenie startera PTC oraz zabezpieczenia termicznego po odłączeniu zasilania;
- pomiar uzwojeń sprężarki między zaciskami wspólnym, rozruchowym i roboczym, zgodnie ze schematem i danymi tego kompresora;
- w razie buczenia lub powtarzającego się wyłączania — pomiar prądu oraz ocenę układu chłodniczego przez osobę z odpowiednimi narzędziami.
Rezystancja uzwojeń może wyglądać prawidłowo, a sprężarka nadal może mieć wadę mechaniczną albo nie radzić sobie z rozruchem pod ciśnieniem. Z kolei sprawny starter nie wyklucza uszkodzenia modułu sterującego. Nie wykonuj próbnego podłączania sprężarki z pominięciem zabezpieczenia termicznego lub startera.
Gdzie znajduje się klixon i jak uzyskać dostęp?
Zespół rozruchowy znajduje się zwykle na króćcach elektrycznych sprężarki, w dolnej części tylnej komory urządzenia. Dostęp uzyskuje się najczęściej po odsunięciu lodówki, odłączeniu zasilania i zdjęciu dolnej osłony tylnej. W niektórych konstrukcjach potrzebne jest także zdjęcie osłony komory maszynowej lub elementu chroniącego moduł.
Konstrukcja różni się między modelami. Przed demontażem:
- sfotografuj ułożenie przewodów i oznaczenia elementu;
- odłącz przewody za korpusy konektorów, nie za izolację;
- sprawdź, czy na sprężarce znajduje się osobny termik, PTC, kondensator lub zintegrowany starter;
- nie podważaj zespołu pod kątem, ponieważ można uszkodzić piny sprężarki;
- nie przesuwaj ani nie zaginaj rur układu chłodniczego.
Wymiana samego startera lub termika nie wymaga otwierania obiegu czynnika chłodniczego, ale prace przy sprężarce, instalacji chłodniczej i pomiarach pod napięciem wymagają kwalifikacji, doświadczenia i właściwych narzędzi. Nie są przeznaczone dla osoby bez przygotowania.
Wymiana klixona lub startera
Po potwierdzeniu właściwego wariantu odłącz zasilanie, zdejmij osłonę, odtwórz sposób prowadzenia przewodów i odłącz złącza. Zdemontuj element zgodnie z jego mocowaniem — może być wsuwany na piny sprężarki, zabezpieczony klipsem albo połączony z innymi częściami zespołu rozruchowego. Zamontuj nową część w tej samej pozycji, upewnij się, że konektory są osadzone do końca, a przewody nie dotykają gorących lub ruchomych elementów.
Po montażu załóż osłonę, odsuń przewody od sprężarki i dopiero wtedy przywróć zasilanie. Po uruchomieniu obserwuj, czy sprężarka startuje bez długiego buczenia, czy termik nie rozłącza obwodu i czy po czasie urządzenie zaczyna obniżać temperaturę. Nie oceniaj naprawy wyłącznie po tym, że sprężarka przez chwilę pracuje.
Jeżeli po wymianie klixona nadal występuje cykanie, buczenie lub szybkie wyłączanie, nie montuj kolejnych elementów na próbę. Wymaga to sprawdzenia prądu, napięcia pod obciążeniem, uzwojeń i warunków pracy układu chłodniczego.
Jak dobrać właściwy klixon do lodówki?
Dobieraj część po pełnych danych urządzenia i sprężarki. Sam wygląd, liczba przewodów, podobny kształt albo identyczne złącze nie wystarczają, ponieważ różnice mogą dotyczyć prądu zadziałania, charakterystyki PTC, typu sprężarki, sposobu mocowania i współpracy z kondensatorem.
Przy zapytaniu o dobór przygotuj:
- zdjęcie całej tabliczki znamionowej lodówki lub zamrażarki;
- pełne oznaczenie modelu oraz właściwy identyfikator wariantu;
- zdjęcie oznaczeń sprężarki;
- zdjęcie starego startera, termika i wtyczki;
- informację, czy część jest osobnym zabezpieczeniem, starterem PTC czy kompletnym zespołem.
Dla różnych producentów potrzebne są inne oznaczenia, na przykład pełny PNC / Prod.No. w urządzeniach Electrolux, AEG i Zanussi, pełny E-Nr z końcówką /xx dla Bosch i Siemens, numer serwisowy dla Whirlpool, Bauknecht, Indesit i Hotpoint, Product No. dla Beko i Grundig, Product Code dla LG, Art. No. lub kod PS dla Gorenje i Hisense oraz pełny model z wariantem końcowym dla Samsunga. W przypadku Amiki należy podać model, kod wyrobu i 14-cyfrowy numer fabryczny.
Następnym krokiem jest odczytanie tych danych z tabliczki i porównanie ich z oznaczeniem części oraz parametrami konkretnej sprężarki. Jeśli oznaczenie jest nieczytelne, prześlij zdjęcie tabliczki i zespołu rozruchowego do weryfikacji zamiast wybierać część wyłącznie na podstawie fotografii.
FAQ
Czy klixon i starter PTC oznaczają tę samą część?
Nie zawsze. W sprzedaży nazwa klixon bywa używana dla termika, startera, przekaźnika rozruchowego albo zestawu łączącego kilka funkcji. Trzeba sprawdzić oznaczenie i budowę elementu zamontowanego przy sprężarce.
Czy lodówka, która cyka i buczy, ma uszkodzony klixon?
To jedna z możliwości, ale nie jedyna. Przyczyną może być również uszkodzony PTC, sprężarka, zbyt niskie napięcie, uszkodzone złącze, moduł sterujący albo problem z wyrównaniem ciśnień w układzie chłodniczym.
Czy można sprawdzić klixon zwykłym multimetrem?
Można wykonać podstawowy pomiar odłączonego i ostudzonego elementu, ale wynik trzeba odnieść do dokumentacji konkretnego startera. Pomiar ciągłości nie potwierdza pełnej sprawności zabezpieczenia ani działania pod obciążeniem.
Czy po wymianie klixona trzeba uzupełniać czynnik chłodniczy?
Nie, jeśli wymieniany jest wyłącznie zewnętrzny starter lub termik i obieg chłodniczy pozostaje zamknięty. Uzupełnianie czynnika dotyczy prac przy szczelnym układzie chłodniczym, które wymagają specjalistycznego wyposażenia.
Czy można zastosować uniwersalny starter do każdej sprężarki?
Nie. Starter musi mieć właściwą charakterystykę PTC, obciążalność, sposób montażu i zgodność ze sprężarką. Uniwersalny wygląd lub pasujące gniazdo nie gwarantują bezpiecznej pracy.
Co zrobić, jeśli nowy klixon nie rozwiązał problemu?
Przerwij kolejne próby uruchamiania i sprawdź, czy część jest zgodna z oznaczeniem sprężarki. Następnie trzeba zweryfikować zasilanie, przewody, uzwojenia, prąd rozruchowy oraz układ chłodniczy. Powtarzające się zadziałanie termika może doprowadzić do dalszego uszkodzenia sprężarki.
