Mikroprzełączniki do lodówek i zamrażarek
Mikroprzełącznik lub wyłącznik drzwiowy steruje oświetleniem, alarmem i wybranymi funkcjami lodówki. Jeśli światło nie gaśnie, nie zapala się albo urządzenie błędnie wykrywa otwarte drzwi, sprawdź najpierw sposób detekcji drzwi i ich domykanie. Część dobieraj po pełnym oznaczeniu modelu, numerze serwisowym, PNC, E-Nr. lub kodzie produktu.
Jaką funkcję pełni mikroprzełącznik w lodówce?

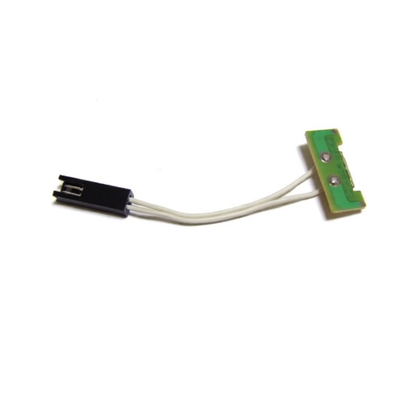

Mikroprzełącznik drzwiowy przekazuje do obwodu oświetlenia lub modułu sterującego informację o położeniu drzwi. W zależności od konstrukcji może być:
- mechanicznym wyłącznikiem z bolcem lub popychaczem, wciskanym przez drzwi;
- przełącznikiem z zestawem styków COM, NO i NC;
- kontaktronem albo innym czujnikiem magnetycznym, współpracującym z magnesem umieszczonym w drzwiach;
- częścią większego zespołu sygnalizacyjnego lub panelu sterowania.
Nie każda część nazywana w katalogu „mikroprzełącznikiem” jest klasycznym przełącznikiem z mechanicznym przyciskiem. Przed zakupem ustal, jaki sposób wykrywania drzwi zastosowano w konkretnym modelu.
Objawy uszkodzenia i podobne przyczyny
| Objaw | Możliwe przyczyny | Co sprawdzić | Wniosek i następny krok |
| Światło nie zapala się po otwarciu drzwi | Uszkodzony wyłącznik, kontaktron, żarówka lub moduł LED, przerwany przewód, brak zasilania obwodu | Obejrzyj źródło światła i ręcznie uruchom wyłącznik, jeśli jest widoczny | Brak reakcji po ręcznym uruchomieniu nie wskazuje jeszcze wyłącznie na przełącznik; sprawdź również lampę, złącza i sterowanie |
| Światło pozostaje włączone po zamknięciu | Sklejone styki, zablokowany popychacz, niedociśnięty wyłącznik, opadnięte drzwi, uszczelka lub zawias, usterka modułu | Wciśnij przycisk przy otwartych drzwiach i obserwuj światło; sprawdź domknięcie drzwi | Jeśli światło gaśnie po ręcznym wciśnięciu, problem może być mechaniczny, a nie elektryczny |
| Alarm otwartych drzwi pojawia się mimo zamknięcia | Czujnik drzwi, magnes, przewody, moduł sterujący, niewłaściwe ustawienie drzwi | Sprawdź położenie magnesu lub działanie popychacza oraz przyleganie uszczelki | Sam alarm nie przesądza o uszkodzeniu mikroprzełącznika |
| Oświetlenie działa niestabilnie | Zużyte styki, luźne wsuwki, wilgoć, pęknięty przewód, uszkodzony moduł LED | Poruszaj delikatnie wiązką przy odłączonym urządzeniu i obejrzyj złącza | Zmiana objawu przy poruszaniu przewodem wskazuje na połączenie lub wiązkę, niekoniecznie na sam przełącznik |
| Lodówka reaguje na drzwi inaczej niż wcześniej | Błędny sygnał czujnika, problem z modułem, zmiana geometrii drzwi lub funkcja specjalna modelu | Porównaj reakcję światła, alarmu i panelu; sprawdź instrukcję konkretnego urządzenia | W niektórych modelach stosowane są funkcje, w których oświetlenie nie zachowuje się jak w klasycznej lodówce |
Jeżeli lodówka ma widoczny przycisk, otwórz drzwi i naciśnij go ręcznie. Sprawny układ powinien zmienić stan oświetlenia lub sygnalizacji. Jeżeli światło gaśnie po naciśnięciu, ale nie gaśnie po zamknięciu drzwi, sprawdź, czy drzwi nie są opadnięte, półki nie są przeciążone, a uszczelka nie odpycha skrzydła. Warto również sprawdzić, czy lodówka jest prawidłowo wypoziomowana.
Jeżeli w ramie nie ma przycisku, urządzenie może używać kontaktronu lub czujnika magnetycznego. Nie szukaj wtedy na siłę mechanicznego mikroprzełącznika. Lokalizacja czujnika i magnesu zależy od modelu; element może być ukryty w obudowie, panelu albo drzwiach.
Jak sprawdzić mikroprzełącznik miernikiem?
Pomiar wykonuj po odłączeniu lodówki od zasilania. Samo zamknięcie drzwi nie jest zabezpieczeniem przed porażeniem. Jeżeli wyłącznik jest połączony z obwodem sieciowym, pracę powinien wykonać wykwalifikowany serwisant.
- Odłącz wtyczkę od gniazda i zabezpiecz ją przed przypadkowym podłączeniem.
- Uzyskaj dostęp do przełącznika zgodnie z konstrukcją urządzenia.
- Zrób zdjęcie połączeń i odłącz przynajmniej jeden przewód od badanego styku, aby pomiar nie obejmował równoległego obwodu.
- Ustaw multimetr na test ciągłości lub odpowiedni zakres rezystancji.
- Zmierz styki w pozycji puszczonej i wciśniętej, a wynik porównaj ze schematem lub oznaczeniami na przełączniku.
W typowym przełączniku jeden zestaw styków powinien przechodzić ze stanu przerwy do stanu przewodzenia po naciśnięciu, a drugi może działać odwrotnie. Dla wybranej pary wynik bliski zeru oznacza przewodzenie, natomiast bardzo wysoka rezystancja oznacza przerwę. Nie podawaj jednak jednego uniwersalnego wyniku dla wszystkich modeli: znaczenie zależy od użytej pary COM–NO lub COM–NC oraz od tego, czy producent przewidział stan normalnie otwarty, czy normalnie zamknięty.
Stała przerwa, stałe zwarcie albo brak wyraźnej zmiany podczas powolnego wciskania popychacza wskazują na zużycie przełącznika. Taki pomiar nie ocenia jednak przewodów, modułu sterującego, mechanicznego docisku drzwi ani działania czujnika w warunkach pracy. Dla kontaktronu sprawdź przejście między jego wyprowadzeniami bez magnesu i po zbliżeniu magnesu w prawidłowym kierunku. Magnes powinien być ustawiony zgodnie z osią czujnika, ponieważ przypadkowe przyłożenie może nie wywołać przełączenia.
Dostęp do części i wymiana
Mechaniczny wyłącznik drzwiowy zwykle znajduje się w ramie komory, przy górnej, bocznej lub dolnej krawędzi. W zależności od modelu jest wciskany w gniazdo, mocowany wkrętem albo ukryty pod osłoną. Dojście może wymagać zdjęcia klosza, panelu oświetlenia, maskownicy lub fragmentu wewnętrznej obudowy.
Przed demontażem:
- odłącz urządzenie od zasilania;
- przygotuj pojemnik na drobne elementy i oznacz przewody;
- nie ciągnij za przewody, tylko za konektor;
- sprawdź, czy popychacz nie jest częścią zespołu lampy lub panelu;
- nie podważaj uszczelki drzwi ostrym narzędziem, ponieważ można ją przeciąć albo zdeformować.
Po odłączeniu przewodów wyjmij stary element zgodnie z jego mocowaniem, przenieś połączenia na nową część i zamontuj ją w tej samej pozycji. Popychacz powinien poruszać się bez zacięć, a drzwi muszą naciskać go w pełnym zakresie. W konstrukcji z kontaktronem lub czujnikiem magnetycznym nie zmieniaj położenia czujnika ani magnesu bez sprawdzenia dokumentacji urządzenia.
Po montażu podłącz zasilanie i sprawdź kilka funkcji: zapalenie światła po otwarciu, zgaśnięcie po ręcznym uruchomieniu czujnika, reakcję alarmu oraz poprawne domknięcie drzwi. Jeżeli problem dotyczył oświetlenia, skontroluj również, czy źródło światła nie nagrzewa się nadmiernie i czy nie pozostaje włączone po zamknięciu.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Nie wykonuj pomiarów pod napięciem, nie mostkuj trwale wyłącznika i nie uruchamiaj urządzenia z odsłoniętymi przewodami.
Jak dobrać mikroprzełącznik do lodówki?
Nie dobieraj części wyłącznie po zdjęciu, liczbie przewodów lub podobnym kształcie. Sprawdź:
- pełne oznaczenie urządzenia z tabliczki znamionowej;
- numer części albo oznaczenie nadrukowane na starym przełączniku;
- sposób mocowania i wymiary obudowy;
- liczbę oraz układ styków;
- rodzaj elementu: mechaniczny, magnetyczny, kontaktron lub zespół panelu;
- położenie i długość popychacza, jeżeli występuje;
- parametry elektryczne potwierdzone dla danego wariantu;
- stronę montażu i współpracujący magnes lub element drzwi.
W przypadku Amica przygotuj model, kod wyrobu i 14-cyfrowy numer fabryczny. Dla Electrolux, AEG i Zanussi potrzebny jest pełny PNC / Prod.No. Dla Bosch i Siemens odczytaj pełny E-Nr z końcówką /xx. Dla Whirlpool, Bauknecht, Indesit i Hotpoint sprawdź numer serwisowy, często rozpoczynający się od 85. Dla Beko i Grundig potrzebne są model oraz Product No., a dla LG model i Product Code. W urządzeniach Samsung znaczenie może mieć pełny model z wariantem końcowym, na przykład /0000.
Samo oznaczenie handlowe modelu może nie identyfikować wersji technicznej. Przed zamówieniem porównaj dane z tabliczki, oznaczenie starej części i katalogową zgodność wariantu. Jeśli nie masz pewności, przygotuj wyraźne zdjęcie tabliczki znamionowej oraz fotografię przełącznika z widocznymi konektorami i mocowaniem.
Jeżeli po wymianie mikroprzełącznika objaw pozostaje, nie kupuj od razu modułu sterującego. Wróć do diagnostyki: sprawdź wiązkę, złącza, lampę lub moduł LED, magnes, geometrię drzwi i sygnał na wejściu sterownika zgodnie ze schematem konkretnego modelu.
FAQ
Czy brak światła zawsze oznacza uszkodzony mikroprzełącznik?
Nie. Przyczyną może być żarówka, moduł LED, zasilanie lampy, przewód, złącze albo moduł sterujący. Ręczne uruchomienie wyłącznika pomaga zawęzić diagnozę, ale nie zastępuje sprawdzenia całego obwodu.
Czy mikroprzełącznik można sprawdzić bez wyjmowania go z lodówki?
Test funkcjonalny można wykonać przez ręczne naciśnięcie widocznego przycisku. Pomiar rezystancji jest wiarygodniejszy po odłączeniu przewodu od badanego styku, ponieważ przewody urządzenia mogą zmienić wynik.
Czy kontaktron i mikroprzełącznik to ta sama część?
Nie. Mikroprzełącznik jest przełącznikiem mechanicznym, a kontaktron reaguje na pole magnetyczne. Mogą pełnić podobną funkcję, lecz mają inne mocowanie, sposób testowania i wymagają innych części współpracujących.
Czy stałe świecenie lampy może wynikać z niewłaściwego domykania drzwi?
Tak. Opadnięte drzwi, przeciążone balkoniki, uszkodzony zawias, zdeformowana uszczelka lub złe wypoziomowanie mogą uniemożliwić naciśnięcie wyłącznika albo prawidłowe ustawienie magnesu względem czujnika.
Jakie dane wysłać do doboru części?
Prześlij pełne oznaczenie z tabliczki znamionowej właściwe dla marki oraz zdjęcie starego elementu, jego mocowania i konektorów. Nie opieraj doboru wyłącznie na skróconym modelu lub podobieństwie obudowy.
