Panele
Panele do lodówek i zamrażarek obejmują między innymi maskownice sterowania, wyświetlacze, fasady, fronty szuflad oraz wewnętrzne osłony. Przed zakupem ustal funkcję uszkodzonego elementu, porównaj mocowania i wymiary oraz odczytaj pełne oznaczenie urządzenia, aby uniknąć pomyłki między podobnymi wariantami.
Jak rozumieć kategorię paneli do lodówek?
Nazwa panel może oznaczać kilka różnych części. W tej grupie znajdują się zarówno elementy wyłącznie mechaniczne i dekoracyjne, jak i części związane z obsługą elektroniczną urządzenia:
- panel sterowania lub maskownica – przednia obudowa z przyciskami, pokrętłami, wskaźnikami albo wyświetlaczem;
- moduł wyświetlacza lub panel dotykowy – element przekazujący polecenia użytkownika i pokazujący ustawienia, alarmy albo temperaturę;
- front szuflady lub pojemnika – część drzwiowa zamrażarki, komory chłodziarki albo szuflady na warzywa;
- panel wewnętrzny i osłona – formowany element zakrywający parownik, wentylator, kanały powietrzne lub inne podzespoły;
- panel dekoracyjny, cokołowy albo element zabudowy – część odpowiadająca za wygląd, maskowanie konstrukcji lub prawidłową wentylację.
Przed rozpoczęciem diagnostyki ustal, gdzie panel się znajduje i jakie elementy są z nim połączone. Sam wygląd części nie przesądza, czy jest to obudowa panelu, klawiatura, kompletny moduł elektroniczny czy tylko front mechaniczny.
Objaw a rzeczywista przyczyna
Panel sterowania nie reaguje
Jeżeli lodówka chłodzi, ale przyciski lub ekran nie odpowiadają, nie oznacza to od razu uszkodzenia panelu. W pierwszej kolejności sprawdź:
- Czy urządzenie ma zasilanie i czy wyświetlacz nie jest wygaszony zgodnie z normalnym trybem pracy.
- Czy nie została włączona blokada przycisków, blokada dystrybutora albo tryb demonstracyjny.
- Czy po zaniku zasilania nie jest wymagane potwierdzenie alarmu lub komunikatu.
- Czy panel reaguje na dotyk, ale nie zmienia ustawień, czy pozostaje całkowicie martwy.
- Czy problem dotyczy wszystkich funkcji, czy tylko jednego przycisku, segmentu wyświetlacza albo strefy sterowania.
W niektórych urządzeniach po zaniku zasilania funkcje sterowania mogą zostać czasowo zablokowane do momentu potwierdzenia komunikatu. Tryb demonstracyjny może wyłączać chłodzenie i ograniczać reakcję panelu, pozostawiając oświetlenie. Blokada sterowania może z kolei wyłączyć przyciski lub elementy dystrybutora, mimo że zasilanie lodówki i niektóre jej funkcje nadal działają. Sposób wyłączenia tych trybów zależy od modelu, dlatego nie należy stosować przypadkowych kombinacji przycisków z innego urządzenia.
Jeżeli instrukcja konkretnego modelu dopuszcza reset, odłącz urządzenie od zasilania na czas wskazany przez producenta, a następnie sprawdź, czy funkcja chłodzenia i panel uruchomiły się prawidłowo. Reset może usunąć stan komunikacji po chwilowym zakłóceniu, ale nie naprawi przerwanego przewodu, uszkodzonego zasilacza ani pękniętej elektroniki.
Wyświetlacz jest ciemny, miga albo pokazuje tylko część znaków
Podobne objawy mogą powodować:
- uszkodzony wyświetlacz lub płytka panelu;
- brak zasilania panelu;
- luźne, utlenione albo nadłamane złącze;
- przerwany przewód w wiązce prowadzonej przez zawias lub drzwi;
- awaria głównego modułu sterującego;
- uszkodzenie zasilacza niskonapięciowego;
- aktywny tryb oszczędzania, Sabbath, demo albo wygaszanie ekranu, zależnie od modelu.
Jeżeli panel działa tylko przy poruszaniu drzwiami, po ich otwarciu albo po lekkim nacisku na obudowę, podejrzana jest wiązka, złącze lub mechaniczne mocowanie. Taki objaw nie potwierdza jeszcze uszkodzenia samej płytki.
Jeżeli przyciski działają, lecz nie wyświetlają się cyfry, nie wymieniaj automatycznie całego panelu. Najpierw ustal, czy wyświetlacz jest osobnym modułem, częścią klawiatury, czy elementem kompletnego panelu sterowania. W wielu konstrukcjach producent nie przewiduje zamiany pojedynczych elementów między różnymi wersjami.
Panel działa, ale lodówka źle chłodzi
Zmiana temperatury na panelu nie jest dowodem, że panel steruje wszystkimi obwodami prawidłowo. Nieprawidłową temperaturę mogą powodować również:
- czujnik temperatury lub jego przewody;
- wentylator, przepustnica albo kanał powietrzny;
- oblodzenie parownika w układzie No Frost;
- problem z modułem głównym, przekaźnikiem, triakiem lub inwerterem;
- nieszczelna uszczelka drzwi;
- usterka układu chłodniczego.
Najpierw porównaj temperaturę rzeczywistą, zmierzoną niezależnym termometrem w odpowiednim miejscu, z wartością pokazywaną przez urządzenie. Sprawdź także, czy zmiana nastawy powoduje rzeczywistą zmianę pracy sprężarki, wentylatora lub przepustnicy. Samo pojawienie się nowej wartości na wyświetlaczu potwierdza działanie części interfejsu, ale nie potwierdza sprawności czujników i elementów wykonawczych.
Lodówka sygnalizuje alarm albo świeci się światło
Alarm, ciągłe światło lub nietypowe wskazania mogą wynikać z niedomkniętych drzwi, czujnika położenia drzwi, magnesu, przerwanej wiązki albo modułu sterującego. W niektórych modelach przełącznik światła jest zintegrowany z panelem, w innych znajduje się oddzielnie w komorze.
Sprawdź, czy drzwi dociskają uszczelkę na całym obwodzie i czy alarm zmienia się po ręcznym uruchomieniu właściwego czujnika zgodnie z konstrukcją urządzenia. Nie zakładaj, że wymiana panelu usunie problem, jeżeli sterownik otrzymuje błędną informację o temperaturze lub zamknięciu drzwi.
Co sprawdzić przed zakupem panelu?
| Objaw | Możliwe przyczyny | Co sprawdzić | Wniosek |
| Panel całkowicie nie reaguje | Brak zasilania, komunikat po zaniku zasilania, blokada, tryb demo, złącze, wiązka, panel lub moduł główny | Stan urządzenia, komunikaty, instrukcję modelu, złącza i wiązkę | Nie kupuj panelu bez wykluczenia blokady i problemu z przewodami |
| Wyświetlacz jest ciemny | Wygaszanie, tryb specjalny, zasilanie, przewód, wyświetlacz | Czy panel reaguje dźwiękiem lub zmianą funkcji, czy działa oświetlenie i chłodzenie | Działające przyciski przy braku obrazu wskazują inną ścieżkę diagnostyczną niż całkowity brak reakcji |
| Miga część cyfr lub segmentów | Wyświetlacz, płytka, taśma, złącze, wilgoć lub uszkodzenie elektroniki | Oględziny, stabilność połączeń i zachowanie po poruszeniu drzwiami | Ruchomy objaw może wskazywać na wiązkę, nie na panel |
| Jeden przycisk nie działa | Klawisz, membrana, zabrudzenie, płytka lub blokada funkcji | Reakcję innych przycisków i konstrukcję klawiatury | Czasem wystarczy element klawisza, a czasem potrzebny jest kompletny panel |
| Lodówka źle chłodzi mimo działającego panelu | Czujnik, wentylator, odszranianie, przepustnica, moduł główny lub układ chłodniczy | Temperaturę rzeczywistą, oblodzenie, przepływ powietrza i pracę podzespołów | Panel może być sprawny, a przyczyna leży poza interfejsem |
| Pęknięty front lub maskownica | Uderzenie, przeciążenie, starzenie tworzywa, uszkodzone zaczepy | Wymiary, stronę montażu, zatrzaski i elementy przenoszone ze starej części | Potrzebny może być sam element mechaniczny, bez elektroniki |
Oględziny i kontrola połączeń
Przed pomiarem lub demontażem odłącz urządzenie od zasilania. Obejrzyj panel, jego zaczepy, śruby, prowadnice, uszczelki i miejsca styku z obudową. Szukaj pęknięć, odkształceń, śladów wilgoci, nadtopień, przebarwień oraz zaśniedziałych styków.
W panelach montowanych w drzwiach sprawdź miejsce przejścia wiązki przez zawias lub górną część drzwi. Przewód może być przerwany wewnątrz izolacji, mimo że z zewnątrz wygląda prawidłowo. Jeżeli konstrukcja pozwala na bezpieczne odłączenie złącza, kontrola ciągłości przewodu miernikiem może ujawnić przerwę. Pomiar wykonuj na odłączonym urządzeniu, z odpiętą badaną wiązką i według punktów wskazanych w dokumentacji modelu. Wynik ciągłości nie wyklucza jednak problemu występującego dopiero podczas zginania wiązki albo pod obciążeniem.
W przypadku płytki elektronicznej podstawowy pomiar rezystancji między wybranymi punktami nie daje uniwersalnej odpowiedzi, ponieważ na płytce znajdują się półprzewodniki, kondensatory i obwody połączone równolegle. Nie stosuj jednego wzorca rezystancji ani uniwersalnego przypisania pinów do wszystkich lodówek. Napięcia zasilające, kolejność styków i sposób komunikacji panelu mogą różnić się między modelami.
Diagnostyka pod napięciem, pomiary zasilacza, sprawdzanie przebiegów komunikacyjnych oraz naprawa elementów po stronie sieciowej są przeznaczone dla osoby z odpowiednimi kwalifikacjami, narzędziami i doświadczeniem. Nie wykonuj zwarć kontrolnych, nie mostkuj zabezpieczeń i nie podłączaj przewodów „na próbę”.
Wymiana panelu – jak wygląda w praktyce?
Dokładna droga dostępu zależy od rodzaju panelu i konstrukcji lodówki. W typowych urządzeniach panel sterowania znajduje się w górnej części komory, na górnej krawędzi drzwi albo na froncie drzwi. Panel może być przykręcony, zatrzaśnięty, wsunięty w prowadnice lub połączony z zawiasem.
Panel sterowania lub maskownica
Ogólna kolejność prac jest następująca:
- Odłącz lodówkę od zasilania i zabezpiecz drzwi przed niekontrolowanym opadnięciem, jeżeli demontaż obejmuje zawias.
- Sprawdź instrukcję serwisową lub schemat właściwy dla pełnego modelu.
- Zdejmij zaślepki i elementy osłonowe, nie podważając ich metalowym narzędziem w miejscu widocznym dla użytkownika.
- Odkręć mocowania albo zwolnij zatrzaski zgodnie z konstrukcją.
- Przed odłączeniem przewodów wykonaj zdjęcie połączeń i oznacz złącza, jeżeli nie mają jednoznacznego kodowania.
- Odłącz wtyczki za obudowę złącza, a nie za przewody.
- Przełóż klawisze, pokrętła, płytkę albo wyświetlacz tylko wtedy, gdy nowa część jest przeznaczona do takiej konfiguracji.
- Zamontuj panel bez przygniatania taśmy, wiązki i uszczelek.
- Po podłączeniu sprawdź reakcję przycisków, wskazania wyświetlacza, alarmy oraz działanie urządzenia.
W jednej rodzinie lodówek maskownica może występować jako sam plastik, natomiast w innej panel jest sprzedawany razem z klawiaturą, wyświetlaczem lub płytką. Nie przenoś elektroniki do nowej obudowy bez sprawdzenia zgodności mechanicznej i elektrycznej.
Front szuflady lub panel mechaniczny
W przypadku frontu szuflady najważniejsze jest ustalenie, czy część jest mocowana na zatrzaski, prowadnice, zaczepy, śruby lub elementy uchwytu. Przed demontażem wysuń szufladę zgodnie z instrukcją urządzenia i usuń obciążenie. Nie wyginaj frontu na siłę, ponieważ można złamać prowadnice albo boczne mocowania.
Po zdjęciu starej części porównaj położenie zaczepów, otworów, uchwytu i ograniczników. Sam wymiar szerokości i wysokości nie wystarcza, jeżeli front ma inny promień zaokrąglenia, inną stronę montażu albo inne punkty współpracy z szufladą.
Panel wewnętrzny w systemie No Frost
Tylny panel zamrażarki lub chłodziarki może osłaniać parownik, wentylator, kanały nawiewne i przewody czujników. Jego demontaż często wymaga wcześniejszego rozmrożenia komory. Nie odrywaj panelu, gdy trzyma go lód, i nie używaj ostrego narzędzia w pobliżu parownika lub rurek.
Jeżeli panel jest oblodzony, samo jego zdjęcie nie usuwa przyczyny. Należy ustalić, czy problemem jest odpływ skroplin, grzałka odszraniania, bezpiecznik termiczny, czujnik, wentylator, uszczelka lub sterowanie. Po montażu panel musi prawidłowo kierować przepływem powietrza i nie może ocierać o wentylator.
Jak dobrać właściwy panel?
Dobieraj część na podstawie pełnego oznaczenia urządzenia i zgodności katalogowej, a nie wyłącznie zdjęcia. Identyczny kolor, podobne wymiary albo takie samo złącze mogą występować w kilku wersjach różniących się elektroniką, oprogramowaniem, układem przycisków, stroną montażu lub sposobem mocowania.
Przy zapytaniu przygotuj:
- pełny model urządzenia;
- numer produktu, kod produktu albo numer serwisowy, jeśli producent go stosuje;
- oznaczenie z tabliczki znamionowej i numer seryjny, gdy jest potrzebny do rozróżnienia wariantu;
- numer katalogowy odczytany ze starego panelu;
- zdjęcie całej tabliczki znamionowej;
- zdjęcia panelu od przodu, od tyłu, złączy i punktów mocowania;
- informację, czy poszukujesz samej maskownicy, frontu, klawiatury, wyświetlacza, modułu czy kompletnego zespołu.
Dla wybranych producentów szczególnie ważne są następujące identyfikatory:
- Amica – model, kod wyrobu i 14-cyfrowy numer fabryczny;
- Electrolux, AEG, Zanussi – pełny PNC / Prod.No.;
- Bosch i Siemens – pełny E-Nr z końcówką /xx;
- Whirlpool, Bauknecht, Indesit, Hotpoint – numer serwisowy, często rozpoczynający się od 85;
- Beko i Grundig – model oraz Product No.;
- LG – model oraz Product Code;
- Gorenje i Hisense – model oraz Art. No. albo kod PS;
- Samsung – pełny model wraz z wariantem końcowym, na przykład /0000.
W przypadku panelu elektronicznego sprawdź, czy producent sprzedaje część jako kompletny moduł, samą płytkę, element interfejsu czy obudowę do przełożenia podzespołów. Nie zakładaj z góry, że każdy moduł wymaga programowania ani że każdy będzie działał bez konfiguracji. Właściwa procedura zależy od modelu i zastosowanej elektroniki.
Kiedy naprawa panelu ma sens?
Naprawa mechaniczna może obejmować wymianę pojedynczego klawisza, zaczepu, uchwytu albo uszkodzonej obudowy, jeśli producent przewiduje taką część. Naprawa płytki elektronicznej może wymagać identyfikacji uszkodzonego obwodu zasilania, elementu wykonawczego lub połączenia. Sama wymiana widocznego kondensatora czy przelutowanie złącza bez znalezienia przyczyny może doprowadzić do ponownej awarii.
Przed naprawą płytki należy ustalić, czy uszkodzenie nie zostało spowodowane przez zwarcie w wiązce, wilgoć, przeciążony element wykonawczy albo przepięcie. Prace przy elektronice sieciowej i testy po naprawie powinien wykonywać wykwalifikowany serwisant.
Powiązane części

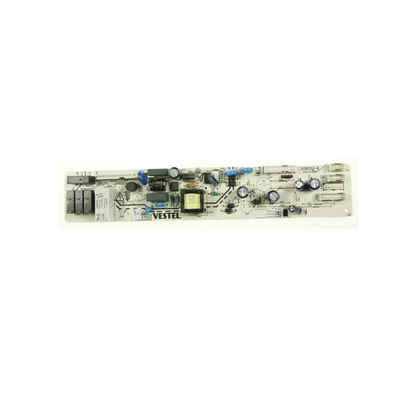

Jeżeli panel okaże się sprawny, przydatne mogą być części związane z dalszą diagnostyką: moduły sterujące i elektronika do lodówek, moduły wyświetlaczy, elementy plastikowe, drzwi chłodziarek i zamrażarek oraz szuflady i fronty szuflad zamrażarki.
FAQ
Czy panel sterowania i moduł sterujący są tą samą częścią?
Nie zawsze. Panel sterowania jest interfejsem użytkownika, natomiast moduł sterujący może sterować sprężarką, wentylatorem, odszranianiem i czujnikami. W niektórych lodówkach oba elementy są połączone w jeden zespół, a w innych znajdują się w różnych miejscach i mają osobne numery katalogowe.
Czy brak reakcji przycisków oznacza uszkodzony panel?
Nie. Przyczyną może być blokada, tryb demonstracyjny, komunikat po zaniku zasilania, brak zasilania, przerwany przewód w drzwiach albo awaria modułu głównego. Najpierw sprawdź komunikaty, instrukcję modelu, złącza i wiązkę.
Czy można dobrać panel tylko po zdjęciu?
Zdjęcie pomaga rozpoznać rodzaj części, ale zwykle nie potwierdza zgodności. Panele o podobnym wyglądzie mogą różnić się elektroniką, mocowaniem, układem przycisków lub wersją oprogramowania. Do doboru potrzebne są pełne dane z tabliczki znamionowej i, jeśli to możliwe, numer starej części.
Czy przed wymianą panelu trzeba mierzyć jego rezystancję?
Nie ma jednej uniwersalnej rezystancji dla wszystkich paneli. Pomiar ma sens tylko według dokumentacji konkretnego modelu i po właściwym odłączeniu złącza. Wynik podstawowego pomiaru nie zawsze wykrywa usterkę występującą pod obciążeniem lub przy poruszaniu wiązką.
Gdzie znajduje się panel w lodówce?
Może być zamontowany na górnej krawędzi komory, w górnej części drzwi, na froncie drzwi, wewnątrz komory albo na tylnej osłonie zamrażarki. Lokalizacja i sposób dostępu zależą od konstrukcji, dlatego przed podważeniem maskownicy sprawdź instrukcję właściwą dla modelu.
Jakie dane wysłać do doboru panelu?
Przygotuj zdjęcie tabliczki znamionowej, pełne oznaczenie urządzenia, numer katalogowy starej części oraz fotografie panelu, złączy i mocowań. W przypadku Amica podaj także kod wyrobu i 14-cyfrowy numer fabryczny, dla Electrolux/AEG/Zanussi pełny PNC, dla Bosch/Siemens pełny E-Nr z /xx, a dla Whirlpool/Indesit/Hotpoint numer serwisowy.
