Płytki do lodówek i zamrażarek
Płytki do lodówek i zamrażarek obejmują moduły sterujące, zasilające, inwerterowe oraz płytki paneli i wyświetlaczy. Przy braku chłodzenia, błędach lub nieregularnej pracy najpierw wyklucz czujniki, przewody i elementy wykonawcze, a część dobierz po pełnym oznaczeniu urządzenia oraz numerze płytki.
Jaką płytkę można znaleźć w lodówce
Nazwa „płytka do lodówki” nie oznacza jednego uniwersalnego podzespołu. W zależności od konstrukcji urządzenia może chodzić o:

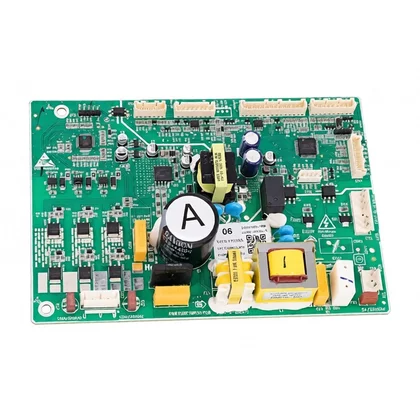

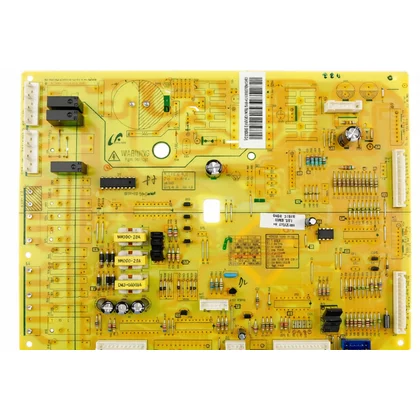

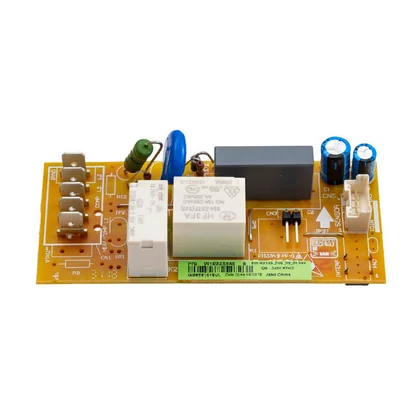

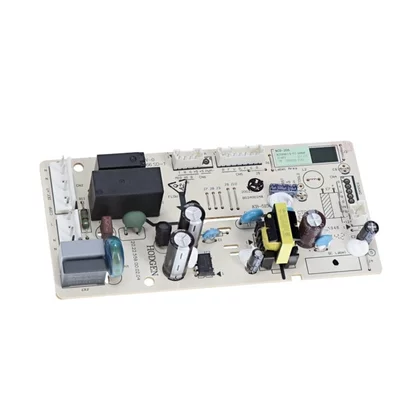

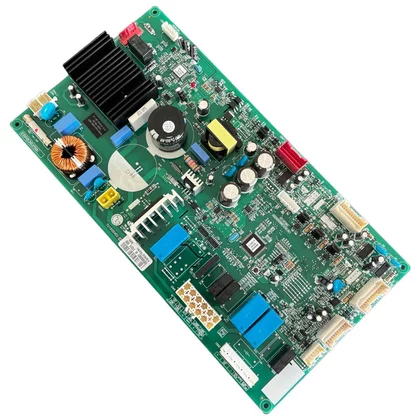

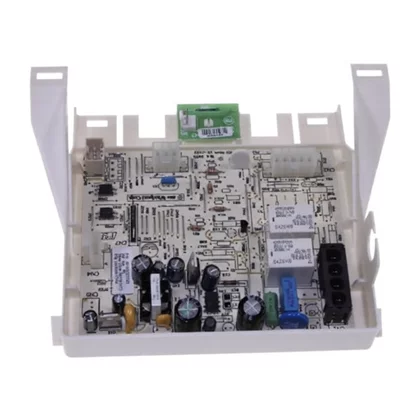

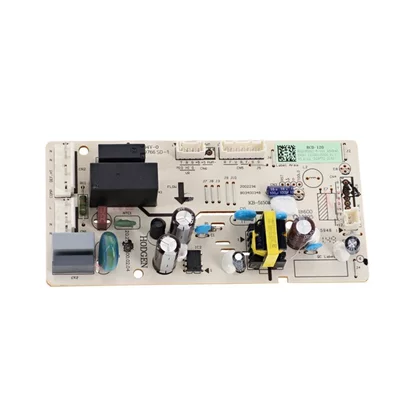

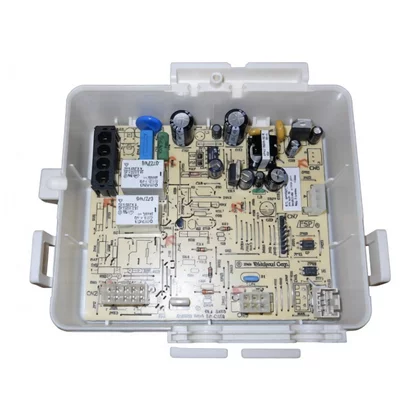

- główny moduł sterujący – przetwarza sygnały z czujników i steruje sprężarką, wentylatorami, grzałkami rozmrażania, przepustnicami lub zaworami;
- moduł zasilający albo inwerter sprężarki – występuje w wybranych lodówkach z elektronicznie sterowaną sprężarką;

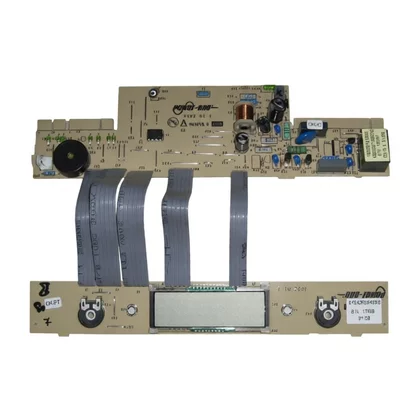

- płytkę panelu użytkownika lub wyświetlacza – obsługuje przyciski, wskazania temperatury, alarmy i komunikację z modułem głównym;
- płytkę pomocniczą – na przykład moduł oświetlenia, kostkarki, dozownika lub komunikacji między zespołami.
Przed zakupem trzeba ustalić, który element rzeczywiście występuje w urządzeniu. Płytka wyświetlacza może powodować brak reakcji przycisków, ale nie musi sterować sprężarką. Z kolei sprawny panel nie wyklucza awarii modułu głównego, przewodu komunikacyjnego albo zasilacza na płycie.
Objawy a możliwe przyczyny
Objaw lodówki nie jest samodzielnym dowodem uszkodzenia płytki. Podobne zachowanie mogą powodować czujniki NTC, termostat, uszkodzony przewód, złącze, wentylator, grzałka rozmrażania, przepustnica, przekaźnik, inwerter, sprężarka lub układ chłodniczy.
| Objaw | Co jeszcze może go powodować | Co sprawdzić przed wymianą płytki |
| Lodówka nie uruchamia chłodzenia, ale oświetlenie działa | Czujnik, termostat, przewód, przekaźnik, inwerter, sprężarka lub moduł główny | Zasilanie urządzenia, stan złączy, komunikaty, pracę wentylatorów i zgodność sygnałów z dokumentacją modelu |
| Urządzenie pracuje bez przerwy i nadmiernie chłodzi | Czujnik temperatury, termostat, przepustnica, nieszczelność drzwi, ubytek czynnika lub moduł | Temperaturę w obu komorach, oszronienie parownika, uszczelkę, położenie przepustnicy i zmianę rezystancji czujnika wraz z temperaturą |
| Chłodziarka nie chłodzi, ale zamrażarka działa | Zablokowany wentylator, oblodzenie, przepustnica, czujnik komory, grzałka rozmrażania lub moduł | Przepływ powietrza, lód przy parowniku, pracę wentylatora i drożność kanałów |
| Panel nie reaguje albo wyświetlacz wygasł | Brak zasilania panelu, uszkodzona taśma lub przewód w drzwiach, złącze, sam panel albo moduł główny | Złącza, przewody w strefie zawiasu, napięcia przewidziane dla danego modelu i komunikację między płytami |
| Migają kontrolki lub pojawia się kod błędu | Błąd czujnika, wentylatora, grzałki, komunikacji albo obwodu wykonawczego | Znaczenie kodu w instrukcji serwisowej konkretnego modelu; kod nie wskazuje automatycznie płytki |
| Po przepięciu płytka ma ślady spalenia | Uszkodzony zasilacz, zwarcie w podłączonym elemencie, przewód, wilgoć lub przepięcie sieciowe | Zakres uszkodzeń, zwarcia na wyjściach i przyczynę przeciążenia przed montażem nowej płytki |
Co oznacza wynik podstawowej diagnostyki
Jeżeli czujnik ma przerwę, zwarcie albo jego rezystancja nie zmienia się w przewidywalny sposób podczas zmiany temperatury, nie należy od razu uznawać modułu za uszkodzony. Wadliwy czujnik może przekazywać elektronice błędną informację i wywołać objawy przypominające awarię sterownika.
Jeżeli element wykonawczy nie działa, trzeba ustalić, czy nie otrzymuje sygnału z modułu, czy też sam jest uszkodzony. Pomiar napięcia na wyjściu ma sens tylko wtedy, gdy znane są punkty pomiarowe, moment załączenia i wartość przewidziana dla konkretnego modelu. Uniwersalne wartości napięcia lub przypisanie pinów dla całej kategorii byłyby niewiarygodne.
Pomiar ciągłości przewodu i kontrola złącza mogą wykryć przerwę, luźny styk, korozję albo uszkodzenie wiązki, ale nie potwierdzają sprawności elektroniki pod obciążeniem. Z kolei brak widocznych śladów spalenia nie oznacza, że moduł jest sprawny — uszkodzeniu może ulec zasilacz, sterownik, pamięć lub obwód komunikacyjny.
Jak diagnozować moduł sterujący
Najbezpieczniejsza kolejność zależy od objawu, ale zwykle warto postępować według schematu:
- Zapisz objaw i warunki jego występowania. Ustal, czy działa oświetlenie, wyświetlacz, wentylator, sprężarka, alarm i rozmrażanie.
- Sprawdź proste przyczyny. Skontroluj ustawienia, tryb wakacyjny lub szybkie chłodzenie, domknięcie drzwi, uszczelkę, oblodzenie, drożność kanałów i czystość skraplacza.
- Odczytaj kod błędu lub uruchom tryb diagnostyczny, jeżeli instrukcja serwisowa danego urządzenia przewiduje taką procedurę. Wynik wskazuje obwód lub warunek błędu, a nie zawsze część do wymiany.
- Odłącz urządzenie od zasilania i sprawdź wiązki oraz złącza. Zwróć uwagę na nadpalone styki, wilgoć, ślady przegrzania i przewody prowadzone przez zawias drzwi.
- Zbadaj czujniki i elementy wykonawcze zgodnie z tabelą rezystancji, schematem i procedurą producenta. Czujnik NTC powinien zmieniać rezystancję wraz z temperaturą, ale konkretna charakterystyka zależy od modelu.
- Dopiero po wykluczeniu pozostałych obwodów oceń moduł. Szczególne znaczenie mają brak właściwego zasilania wyjścia, zwarcie na płycie, uszkodzone elementy zasilacza, przepalone ścieżki lub brak komunikacji między modułami.
W zaawansowanej naprawie elektroniki sprawdza się między innymi zwarcia na szynach zasilających, stan elementów zabezpieczających, napięcia zasilacza oraz pracę procesora i komunikacji. Takie czynności wymagają odpowiedniego sprzętu, schematu i doświadczenia. Sam pomiar rezystancji między pinami złącza nie pozwala ocenić całej płytki.
> Uwaga: pomiary przy podłączonym urządzeniu mogą obejmować napięcie sieciowe i obwody o niebezpiecznym potencjale. Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Nie należy zwierać zabezpieczeń, mostkować blokad ani podawać napięcia na nieznane piny.
Dostęp do płytki i wymiana
Miejsce montażu zależy od konstrukcji. Główny moduł może znajdować się za górną osłoną, przy tylnej części urządzenia, w dolnej strefie obok sprężarki albo w osobnej obudowie. Płytka panelu zwykle jest umieszczona przy wyświetlaczu, w górnej listwie lub w drzwiach. Moduł inwertera znajduje się zazwyczaj w pobliżu sprężarki.
Przed demontażem:
- odłącz urządzenie od zasilania; przy pracach przy zabudowie może być konieczne wyłączenie właściwego obwodu w rozdzielnicy;
- zrób zdjęcia ułożenia przewodów i oznacz złącza, jeżeli nie mają jednoznacznych blokad;
- nie ciągnij za przewody — zwalniaj zatrzaski i wyjmuj wtyczki za korpus;
- sprawdź, czy wtyczki nie są wilgotne, nadpalone lub luźne;
- nie dotykaj elementów zasilacza bez potwierdzenia rozładowania kondensatorów;
- nie uszkodź izolacji, przewodów w zawiasie ani kanałów chłodniczych.
Po zamontowaniu właściwej płytki sprawdź, czy obudowa nie dociska wiązki, wszystkie złącza są osadzone, a przewody nie zostały przycięte. Następnie wykonaj test funkcji przewidziany dla konkretnego modelu: uruchomienie chłodzenia, wentylatorów, rozmrażania, panelu, alarmów i ewentualnie kostkarki. Niektóre moduły są gotowe do pracy po podłączeniu, inne mogą wymagać konfiguracji, zapisania wariantu urządzenia lub procedury serwisowej. Nie wolno zakładać tego bez potwierdzenia dla danego numeru części.
Naprawa płytki czy wymiana całego modułu
Naprawa elektroniki może mieć sens przy uszkodzonym elemencie zasilacza, przekaźniku, kondensatorze, zabezpieczeniu lub przepalonej ścieżce. Najpierw trzeba jednak ustalić, co spowodowało przeciążenie. Wymiana samego uszkodzonego elementu bez usunięcia zwarcia w obwodzie współpracującym może doprowadzić do ponownej awarii.
Jeżeli uszkodzony jest procesor, pamięć, obwód komunikacji albo wielowarstwowa płytka, praktyczniejsza może być wymiana całego modułu. Nie należy montować używanej lub podobnie wyglądającej płytki bez porównania numeru, rewizji, złączy i przeznaczenia. Identyczna obudowa oraz pasująca wtyczka nie gwarantują zgodności elektrycznej ani programowej.
Jak dobrać płytkę do urządzenia
Do identyfikacji przygotuj zdjęcie tabliczki znamionowej, oznaczenia płytki oraz — jeśli to możliwe — zdjęcia złączy i miejsca montażu. Sam skrócony model może nie wystarczyć, ponieważ producent może rozróżniać warianty wykonania, sterowania, oprogramowania lub układu chłodniczego.
W zależności od marki odczytaj pełne dane:
- Amica: model, kod wyrobu i 14-cyfrowy numer fabryczny;
- Electrolux, AEG, Zanussi: pełny PNC / Prod.No.;
- Bosch i Siemens: pełny E-Nr z końcówką /xx;
- Whirlpool, Bauknecht, Indesit, Hotpoint: numer serwisowy, często 12-cyfrowy i rozpoczynający się od 85;
- Beko i Grundig: model oraz Product No.;
- LG: model oraz Product Code;
- Gorenje i Hisense: model oraz Art. No. albo kod PS;
- Samsung: pełny model wraz z wariantem końcowym, na przykład /0000.
Porównaj również numer części nadrukowany na płytce, wersję rewizji, układ złączy, mocowanie i funkcję modułu. Przy panelach i wyświetlaczach znaczenie może mieć wersja komunikacji, a przy modułach głównych — konfiguracja konkretnego wariantu urządzenia.
Najbezpieczniejszy następny krok to przesłanie pełnego oznaczenia z tabliczki oraz numeru starej płytki do weryfikacji. Nie zamawiaj części wyłącznie na podstawie zdjęcia, nazwy handlowej lodówki ani identycznego kształtu obudowy.
FAQ
Czy brak chłodzenia oznacza uszkodzoną płytkę?
Nie. Taki objaw mogą powodować między innymi czujnik, wentylator, grzałka rozmrażania, przepustnica, przewód, inwerter, sprężarka lub nieszczelność układu chłodniczego. Płytkę ocenia się dopiero po sprawdzeniu obwodów, którymi steruje.
Czy można sprawdzić moduł zwykłym multimetrem?
Multimetr pozwala sprawdzić wybrane elementy, ciągłość przewodów, zwarcia i rezystancję czujników. Nie potwierdza jednak pełnej sprawności procesora, komunikacji ani działania modułu pod obciążeniem. Do dokładnej diagnostyki potrzebna jest dokumentacja konkretnego modelu oraz odpowiednie wyposażenie.
Czy kod błędu wskazuje płytkę do wymiany?
Nie zawsze. Kod może dotyczyć czujnika, wentylatora, grzałki, przewodu, komunikacji lub warunku pracy. Należy sprawdzić jego znaczenie dla konkretnej marki i modelu, a następnie wykonać testy wskazane w instrukcji serwisowej.
Czy płytkę można wymienić bez programowania?
Zależy to od konstrukcji i numeru modułu. Niektóre dedykowane płytki działają po podłączeniu, inne wymagają konfiguracji, zapisania wariantu lub procedury serwisowej. Potwierdzenie trzeba uzyskać dla konkretnego urządzenia, a nie dla całej marki.
Czy płytka z identycznym złączem będzie pasować?
Nie musi. Różnice mogą dotyczyć oprogramowania, pinów, rewizji, parametrów wyjściowych, funkcji urządzenia i sposobu komunikacji. Zgodność należy potwierdzić po pełnym oznaczeniu lodówki oraz numerze części.
Gdzie zwykle znajduje się moduł sterujący lodówki?
W zależności od modelu może być umieszczony za górną osłoną, w tylnej lub dolnej części obudowy, przy sprężarce albo w osobnej skrzynce. Panel wyświetlacza i moduł główny mogą znajdować się w różnych miejscach i nie powinny być utożsamiane bez sprawdzenia schematu.
