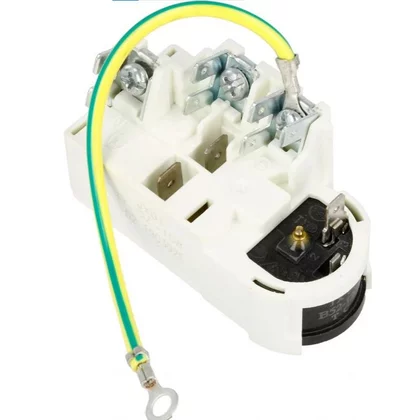

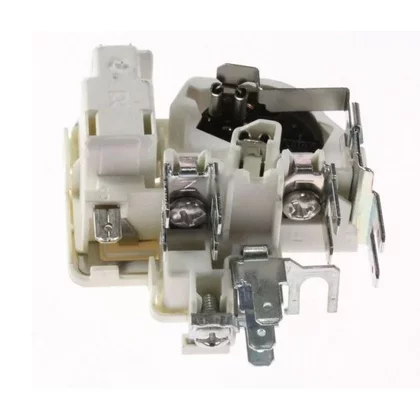

Przekaźniki do lodówek i zamrażarek
Przekaźnik rozruchowy lodówki, często wykonany jako element PTC z zabezpieczeniem przeciążeniowym, pomaga uruchomić sprężarkę. Jego uszkodzenie może powodować klikanie, buczenie i brak chłodzenia, ale podobne objawy wywołują też termostat, przewody, kondensator lub sama sprężarka. Dobieraj część po oznaczeniu urządzenia i danych sprężarki, nie tylko po wyglądzie.
Jaką funkcję pełni przekaźnik w lodówce
Przekaźnik rozruchowy jest zamontowany przy sprężarce, zwykle w dolnej tylnej części urządzenia. W klasycznym układzie jednofazowej sprężarki umożliwia chwilowe dołączenie uzwojenia rozruchowego. W wielu lodówkach stosuje się element PTC, którego rezystancja rośnie po nagrzaniu, ograniczając prąd uzwojenia rozruchowego. Zespół może również zawierać zabezpieczenie przeciążeniowe, nazywane klixonem lub overloadem, a w niektórych konstrukcjach także kondensator.
Nie każda lodówka ma taki sam układ. Sprężarki inwerterowe wykorzystują inną elektronikę sterującą, a część urządzeń ma klasyczny przekaźnik elektromagnetyczny i kondensator. Dlatego nazwa „przekaźnik do lodówki” nie wystarcza do doboru części.
Objawy uszkodzenia przekaźnika rozruchowego
Podejrzenie zespołu rozruchowego jest uzasadnione szczególnie wtedy, gdy termostat lub moduł sterujący wysyła żądanie pracy, ale sprężarka nie może rozpocząć normalnej pracy.
Typowy przebieg diagnostyczny wygląda następująco:
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak interpretować wynik |
| Słychać kliknięcie, sprężarka buczy i po chwili wyłącza się | PTC, klixon, kondensator, zablokowana lub przeciążona sprężarka | Stan przekaźnika, napięcie zasilające, uzwojenia sprężarki i wentylację skraplacza | Samo klikanie nie potwierdza awarii przekaźnika; często oznacza zadziałanie zabezpieczenia przeciążeniowego |
| Sprężarka nie reaguje, ale oświetlenie działa | Termostat, czujnik, moduł, przewód, przekaźnik lub zabezpieczenie | Czy do zespołu rozruchowego dociera zasilanie podczas żądania chłodzenia | Brak napięcia przed przekaźnikiem kieruje diagnostykę do sterowania i przewodów, a nie do samego PTC |
| Sprężarka uruchamia się dopiero po kilku próbach | PTC o zmienionych parametrach, słaby styk, zbyt niskie napięcie, problem mechaniczny sprężarki | Zaciski, oznaczenie startera, napięcie w chwili startu i stan sprężarki | Usterka może być termiczna lub zależna od ciśnienia w układzie chłodniczym |
| Przekaźnik jest nadpalony, pęknięty albo ma luźne zaciski | Przegrzanie, słaby styk, niezgodny element, przeciążona sprężarka | Oględziny obudowy, pinów, przewodów i gniazda sprężarki | Uszkodzenie może być skutkiem awarii sprężarki; sama wymiana przekaźnika może nie wystarczyć |
| Po wymianie przekaźnika problem pozostaje | Sprężarka, kondensator, termostat, moduł, przewody lub układ chłodniczy | Powtórz diagnostykę od zasilania do uzwojeń i sprawdź warunki pracy | Nie należy montować kolejnych części na próbę bez ustalenia przyczyny |
Jeżeli lodówka świeci, ale nie chłodzi, najpierw ustal, czy sprężarka w ogóle próbuje wystartować. Brak jakiegokolwiek dźwięku częściej kieruje uwagę na sterowanie, termostat, czujnik, przewody lub moduł. Buczenie zakończone kliknięciem zabezpieczenia wskazuje na problem w obwodzie rozruchowym albo na przeciążenie samej sprężarki.
Co sprawdzić przed wymianą
Zasilanie i sterowanie
Sprawdź, czy urządzenie jest prawidłowo zasilane, a przewód i zaciski nie są nadpalone ani poluzowane. W chłodziarkach z mechanicznym termostatem można sprawdzić jego styki po odłączeniu urządzenia od sieci. W modelach elektronicznych decyzję o uruchomieniu sprężarki podejmuje moduł na podstawie czujników i programu pracy, dlatego test samego przekaźnika nie ocenia całego układu.
Pomiar napięcia podczas próby startu jest pomiarem pod napięciem i powinien być wykonywany wyłącznie przez osobę z odpowiednimi kwalifikacjami, przy użyciu właściwego miernika i zabezpieczeń. Nie zwieraj przewodów termostatu ani modułu „na próbę” i nie omijaj zabezpieczenia przeciążeniowego.
Warunki pracy sprężarki
Po nieudanym starcie zabezpieczenie termiczne może pozostać rozłączone przez pewien czas. Gorąca sprężarka może mieć prawidłowe uzwojenia, ale nadal nie przyjmować zasilania, ponieważ zabezpieczenie jeszcze się nie zresetowało. Przed oceną układu odłącz urządzenie i pozwól mu ostygnąć. W układach z PTC przerwa po wyłączeniu jest również potrzebna do schłodzenia elementu i wyrównania ciśnienia po stronie tłocznej oraz ssawnej.
Sprawdź także, czy skraplacz nie jest silnie zabrudzony, czy urządzenie ma zapewnioną wentylację i czy sprężarka nie pracuje w bardzo wysokiej temperaturze otoczenia. Przegrzewanie lub zbyt duże obciążenie może powodować zadziałanie klixona nawet wtedy, gdy sam przekaźnik jest sprawny.
Jak sprawdzić przekaźnik miernikiem
- Odłącz lodówkę od sieci i odczekaj, aż sprężarka oraz element rozruchowy ostygną.
- Zdejmij dolną tylną osłonę, jeżeli występuje, i zrób zdjęcie połączeń przed odłączeniem przewodów.
- Zdejmij osłonę lub uchwyt zespołu rozruchowego ze sprężarki. Nie ciągnij za przewody; chwytaj za konektory.
- Odłącz PTC, przekaźnik, klixon i kondensator zgodnie z konstrukcją urządzenia.
- Obejrzyj element pod kątem pęknięć, stopionej obudowy, śladów łuku elektrycznego, korozji i luźnych konektorów.
- Ustaw miernik na pomiar rezystancji i wykonaj pomiar między punktami wskazanymi na schemacie konkretnego zespołu.
W przypadku PTC wynik powinien być oceniany w temperaturze elementu i w odniesieniu do oznaczenia części lub dokumentacji sprężarki. Dla wybranych urządzeń Danfoss zasilanych napięciem 220–240 V podawany jest zakres około 10–100 Ω między odpowiednimi punktami PTC w temperaturze pokojowej. Nie jest to uniwersalna wartość dla wszystkich przekaźników. Inne elementy mogą mieć inną rezystancję, inną konfigurację pinów albo wymagać pomiaru między innymi zaciskami.
- Rezystancja nieskończona lub brak ciągłości może wskazywać na przerwany PTC albo uszkodzenie połączenia.
- Rezystancja bliska zeru może oznaczać zwarcie, ale wynik trzeba odnosić do schematu danego elementu; niektóre obwody mają naturalnie bardzo małą rezystancję.
- Wartość mieszcząca się w dokumentacji potwierdza tylko podstawową ciągłość i rezystancję w spoczynku. Nie dowodzi poprawnej pracy pod obciążeniem ani prawidłowego współdziałania z konkretną sprężarką.
W przekaźniku elektromagnetycznym kontroluje się ciągłość właściwych styków oraz działanie mechanizmu zgodnie ze schematem. Samo potrząśnięcie elementem może ujawnić oderwany fragment lub nietypowy hałas, ale nie zastępuje pomiaru i nie potwierdza prawidłowego prądu rozruchowego.
Zabezpieczenie przeciążeniowe powinno być sprawdzane po ostygnięciu. Jeżeli jest rozwarte, może być uszkodzone, ale przy gorącej sprężarce rozłączenie może być prawidłową reakcją ochronną. Nie mostkuj klixona i nie uruchamiaj sprężarki bez kompletnego zespołu rozruchowego.
Kontrola sprężarki
Jeżeli przekaźnik wygląda prawidłowo albo jego wymiana nie rozwiązała problemu, odłączony od sieci kompresor można sprawdzić omomierzem, ale tylko zgodnie ze schematem i oznaczeniami jego zacisków. W typowej sprężarce występują zaciski wspólny, roboczy i rozruchowy. Bada się rezystancję między odpowiednimi parami oraz przejście do obudowy.
Danfoss podaje dla wybranych sprężarek 220–240 V orientacyjnie około 10–100 Ω między zaciskiem głównym i rozruchowym przy temperaturze około 25°C. Wartości uzwojeń i relacje między nimi zależą jednak od konkretnego modelu. Do wykrywania częściowego zwarcia potrzebne są dane konkretnej sprężarki, ponieważ sam pomiar ciągłości może nie ujawnić wszystkich usterek.
- Brak przejścia między zaciskami uzwojenia może oznaczać przerwę w uzwojeniu.
- Przejście między którymkolwiek zaciskiem a obudową wskazuje na możliwe zwarcie do masy.
- Prawidłowe rezystancje nie wykluczają zablokowania mechanicznego, problemu z ciśnieniem czynnika ani usterki ujawniającej się dopiero podczas rozruchu.
Opisane pomiary przy obwodzie odłączonym od sieci mogą wykonać osoby mające doświadczenie w diagnostyce AGD. Pomiar napięcia podczas pracy, ingerencja w układ chłodniczy oraz wymiana sprężarki wymagają kwalifikacji, odpowiednich narzędzi i przestrzegania zasad bezpieczeństwa.
Dostęp i wymiana przekaźnika
W większości klasycznych lodówek zespół rozruchowy znajduje się bezpośrednio na bocznych pinach sprężarki, za dolną tylną osłoną. Typowa kolejność prac jest następująca:
- Odłącz wtyczkę i odsuń urządzenie tak, aby zapewnić bezpieczny dostęp.
- Zdejmij osłonę komory sprężarki, jeżeli konstrukcja ją przewiduje.
- Zidentyfikuj przewody, kondensator, zabezpieczenie i element rozruchowy; wykonaj zdjęcie połączeń.
- Odłącz konektory, trzymając za ich metalową część, a nie za izolację przewodu.
- Zdejmij klips, obejmę lub osłonę mocującą i wysuń przekaźnik z pinów sprężarki.
- Porównaj nową część z wymontowaną pod względem oznaczeń, liczby zacisków, położenia gniazd i sposobu mocowania.
- Zamontuj element bez wyginania pinów, podłącz przewody zgodnie ze zdjęciem i zabezpiecz wiązkę przed dotykaniem gorących lub ruchomych części.
- Załóż osłonę i dopiero wtedy uruchom urządzenie.
Konstrukcja obudowy i sposób mocowania różnią się między modelami. Nie należy zdejmować elementów układu chłodniczego ani wyginać rurek, aby uzyskać dostęp do przekaźnika. Jeżeli konektor jest zwęglony, luźny lub nadtopiony, sama wymiana startera może nie przywrócić bezpiecznego połączenia.
Po naprawie sprawdź, czy sprężarka uruchamia się bez powtarzających się kliknięć, czy po kilku minutach pojawia się prawidłowe chłodzenie i czy element rozruchowy nie nagrzewa się nadmiernie. Nie oceniaj skuteczności naprawy wyłącznie po tym, że sprężarka zaczęła buczeć.
Jak dobrać właściwy przekaźnik
Najważniejsze są dane urządzenia, oznaczenie sprężarki i numer zastosowanego zespołu. Podobny wygląd, identyczna liczba pinów lub zbliżona nazwa handlowa nie gwarantują zgodności. Znaczenie mogą mieć między innymi:
- napięcie i częstotliwość pracy;
- typ sprężarki i sposób rozruchu;
- rezystancja oraz charakterystyka PTC;
- obecność i parametry kondensatora;
- rodzaj zabezpieczenia przeciążeniowego;
- liczba, układ i kształt zacisków;
- sposób mocowania do sprężarki;
- oznaczenie producenta części oraz numer zamienny.
Przy zamawianiu podaj pełne oznaczenie z tabliczki znamionowej urządzenia. W zależności od marki potrzebne są między innymi: pełny model i kod wyrobu oraz 14-cyfrowy numer fabryczny dla Amiki, pełny PNC/Prod.No. dla Electroluxa, AEG i Zanussi, pełny E-Nr z końcówką /xx dla Boscha i Siemensa, numer serwisowy dla Whirlpoola, Bauknechta, Indesita i Hotpointa, model oraz Product No. dla Beko i Grundiga, model oraz Product Code dla LG, model oraz Art. No. lub kod PS dla Gorenje i Hisense, a także pełny model z wariantem końcowym dla Samsunga.
Warto sfotografować również oznaczenie starego startera i etykietę sprężarki. Jeżeli część jest zamiennikiem, sprawdź, czy producent lub katalog części potwierdza jej zastosowanie do danego modelu. Nie zakładaj, że uniwersalny PTC będzie odpowiedni tylko dlatego, że można go fizycznie założyć na sprężarkę.
Kiedy przekaźnik nie jest przyczyną
Przed zakupem części wyklucz prostsze lub równie prawdopodobne przyczyny:
- brak zasilania albo uszkodzony przewód;
- termostat, czujnik temperatury lub moduł, który nie wydaje polecenia startu;
- przerwany, nadpalony lub luźny konektor;
- uszkodzony kondensator w układzie, który go wykorzystuje;
- zabrudzony skraplacz i niedostateczna wentylacja;
- zablokowana mechanicznie lub elektrycznie sprężarka;
- usterkę układu chłodniczego, której nie da się potwierdzić samym pomiarem przekaźnika.
Jeżeli po poprawnej wymianie przekaźnika sprężarka nadal tylko buczy i wyłącza się przez klixon, nie montuj kolejnych starterów bez sprawdzenia uzwojeń, napięcia, kondensatora i warunków pracy. Powtarzające się próby mogą przegrzewać sprężarkę i zabezpieczenie.
FAQ
Czy każde klikanie lodówki oznacza uszkodzony przekaźnik?
Nie. Kliknięcie może pochodzić z zabezpieczenia przeciążeniowego, które odłącza przeciążoną, zablokowaną albo nieprawidłowo uruchamianą sprężarkę. Przyczyną może być także zbyt niskie napięcie, kondensator, słaby styk, zabrudzony skraplacz lub problem mechaniczny sprężarki.
Czy można dobrać przekaźnik tylko po liczbie pinów?
Nie. Liczba pinów i kształt obudowy nie określają charakterystyki PTC, parametrów zabezpieczenia ani przeznaczenia do konkretnej sprężarki. Potrzebne są pełne dane urządzenia, oznaczenie sprężarki i numer starego elementu.
Czy pomiar rezystancji PTC potwierdza jego sprawność?
Potwierdza tylko podstawową ciągłość i wartość rezystancji w określonej temperaturze. Nie sprawdza zachowania elementu podczas nagrzewania, poprawności współpracy z uzwojeniem rozruchowym ani stanu zacisków pod obciążeniem. Wynik trzeba porównać z dokumentacją właściwego elementu.
Czy można uruchomić sprężarkę bez przekaźnika?
Nie należy tego robić. Sprężarka powinna pracować z kompletnym, właściwie dobranym układem rozruchowym i zabezpieczeniem. Omijanie PTC, klixona lub modułu może doprowadzić do porażenia, uszkodzenia sprężarki albo pożaru.
Co zrobić, gdy nowy przekaźnik nie pomógł?
Sprawdź, czy do zespołu dociera zasilanie, czy termostat lub moduł wydaje polecenie startu, czy kondensator i przewody są sprawne oraz czy uzwojenia sprężarki nie mają przerwy ani zwarcia do obudowy. Jeżeli sprężarka jest zablokowana lub układ chłodniczy wymaga ingerencji, potrzebna jest diagnostyka serwisowa.
Jakie dane wysłać do doboru części?
Przygotuj zdjęcie całej tabliczki znamionowej, pełne oznaczenie modelu i wymagany przez producenta numer identyfikacyjny, a także zdjęcie etykiety sprężarki i starego przekaźnika. Zachowaj wszystkie oznaczenia, łącznie z końcówkami, ukośnikami i numerami wersji.
