Bezpieczniki wysokonapięciowe HV i szklane do mikrofali
Bezpieczniki do mikrofalówki obejmują elementy sieciowe, wysokonapięciowe HV i termiczne. Przepalenie może oznaczać zwarcie w obwodzie magnetronu, problem z blokadą drzwi albo przegrzanie. Przed zakupem porównaj typ, prąd, napięcie, charakterystykę, wymiary i pełne oznaczenie urządzenia.
Jaki bezpiecznik znajduje się w mikrofalówce?
W kuchenkach mikrofalowych występuje kilka niezależnych zabezpieczeń. Ich wygląd może być podobny, ale nie są zamienne:

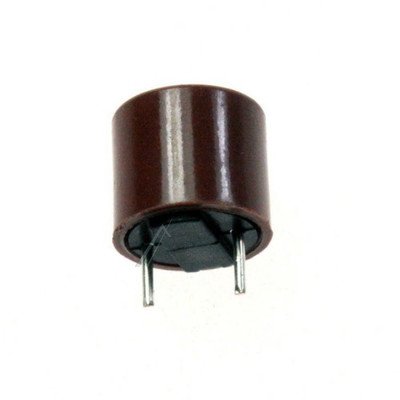

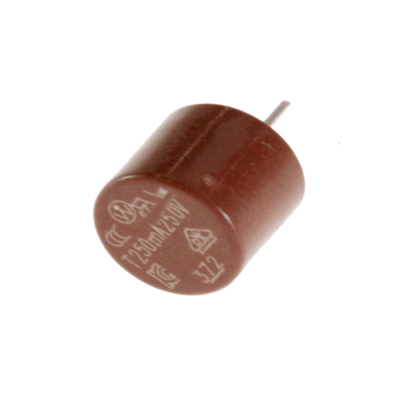

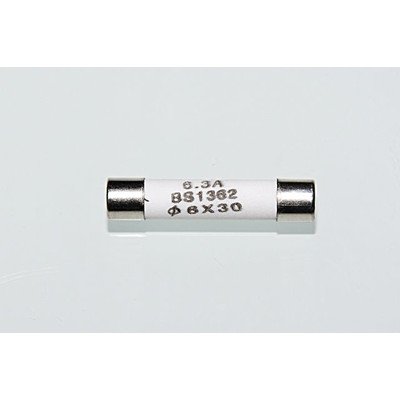

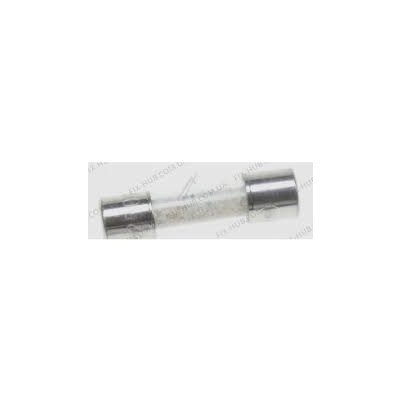

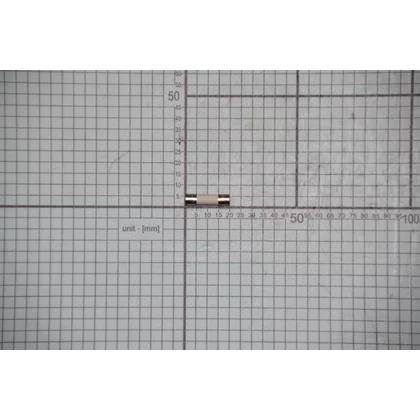

- Bezpiecznik sieciowy pracuje w obwodzie zasilania urządzenia. Często jest szklany lub ceramiczny, na przykład w rozmiarze 5 × 20 mm albo 6,3 × 32 mm. Oprócz prądu i napięcia liczy się charakterystyka, np. szybka F lub zwłoczna T.

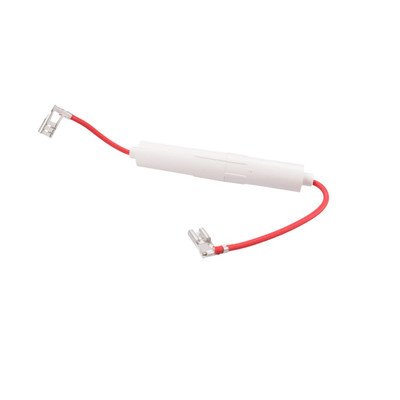

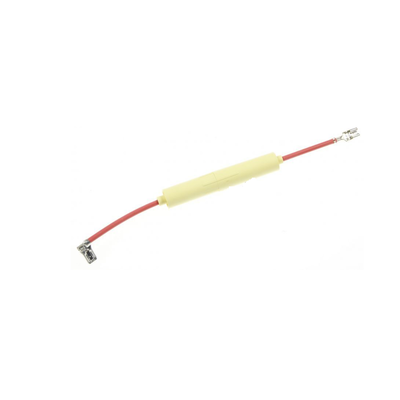

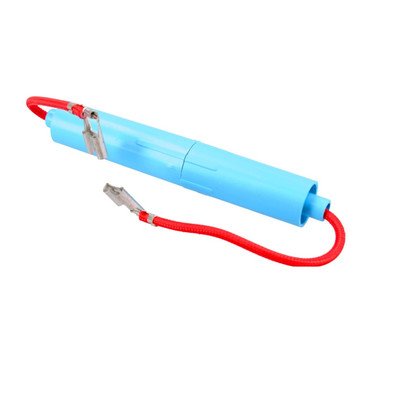

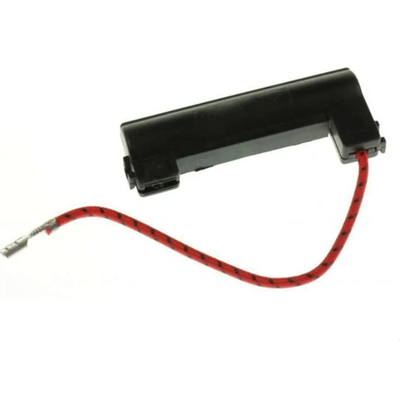

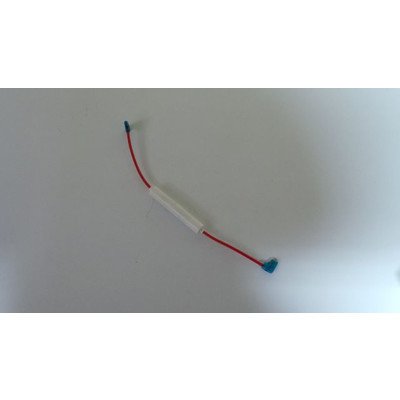

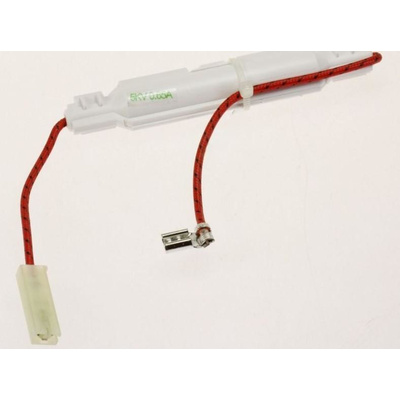

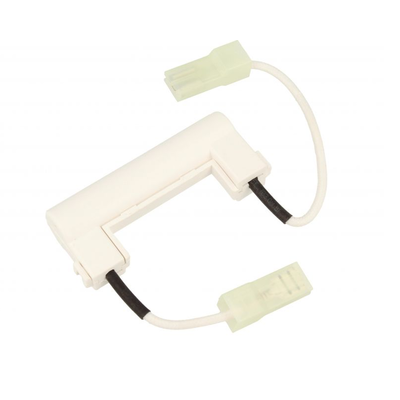

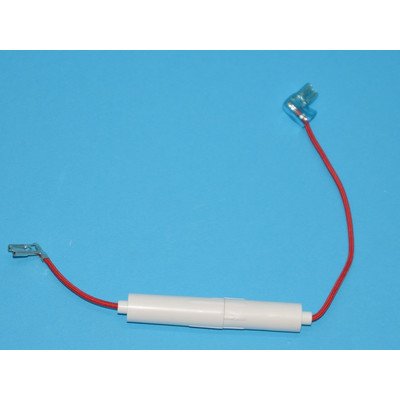

- Bezpiecznik wysokonapięciowy HV znajduje się w obwodzie zasilającym magnetron, zwykle w pobliżu transformatora i kondensatora wysokonapięciowego. Jest przeznaczony do pracy przy wysokim napięciu i ma inną konstrukcję niż bezpiecznik sieciowy.

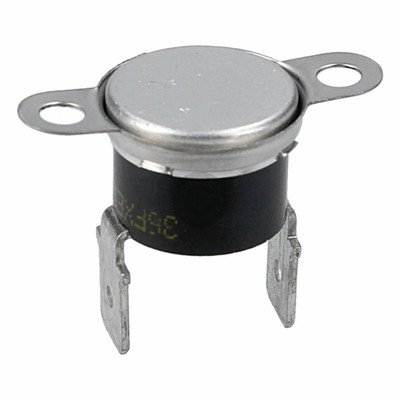

- Bezpiecznik termiczny lub termostat reaguje na temperaturę. Może chronić magnetron, transformator, kanał powietrzny albo inny element przed przegrzaniem. W tym przypadku dobiera się temperaturę zadziałania, sposób montażu i dopuszczalny prąd.
Bezpiecznik nie jest uniwersalnym elementem „do każdej mikrofali”. Wartości spotykane w konkretnych urządzeniach różnią się, dlatego nie należy wybierać części tylko na podstawie zdjęcia lub podobnej długości.
Objawy przepalenia bezpiecznika
Mikrofalówka jest całkowicie martwa
Jeśli nie świeci wyświetlacz, nie działa oświetlenie i urządzenie nie reaguje na przyciski, podejrzany jest bezpiecznik sieciowy, filtr przeciwzakłóceniowy, przewód zasilający, moduł zasilania albo połączenie na wejściu. Sam brak zasilania nie wskazuje jeszcze konkretnego bezpiecznika.
Najpierw warto wykluczyć przyczynę zewnętrzną: gniazdo, wtyczkę, przewód i wyłącznik nadprądowy. Jeżeli inne urządzenia działają, a mikrofala nadal nie reaguje, dalsza kontrola wymaga dostępu do wnętrza.
Talerz i oświetlenie działają, ale jedzenie pozostaje zimne
Ten objaw pasuje do bezpiecznika HV, ale podobnie mogą zachowywać się:

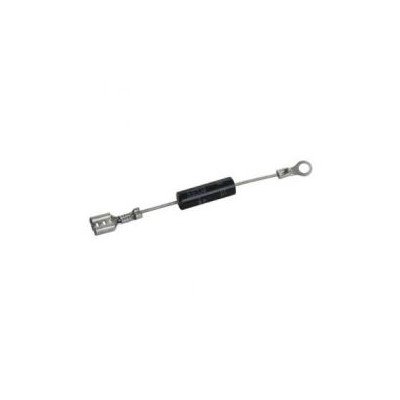

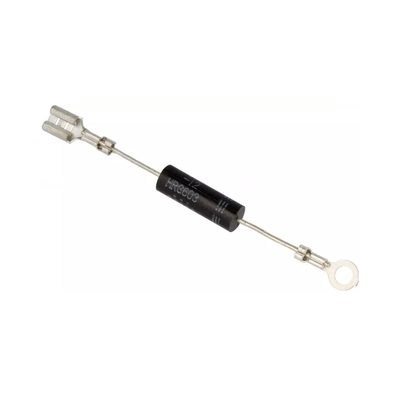

- dioda wysokonapięciowa;
- kondensator wysokonapięciowy;
- magnetron lub jego połączenia;
- transformator wysokonapięciowy;
- przekaźnik, moduł sterujący albo termostat w obwodzie grzania;
- uszkodzona płytka mikowa, ślady łuku lub zabrudzenie w okolicy falowodu.
Jeżeli podczas pracy pojawia się wyraźne buczenie, zapach spalenizny, iskrzenie albo bezpiecznik przepala się po kilku sekundach, nie należy ograniczać naprawy do włożenia nowego bezpiecznika. Taki przebieg wskazuje na problem w obwodzie, który trzeba zlokalizować przed ponownym uruchomieniem.
Bezpiecznik przepala się natychmiast po włączeniu
W przypadku bezpiecznika sieciowego możliwe są zwarcia w module zasilania, filtrze, przewodach, silniku, przekaźniku lub układzie blokady drzwi. W niektórych konstrukcjach nieprawidłowa praca mikroprzełączników drzwi i przełącznika monitorującego może spowodować zadziałanie zabezpieczenia.
Jeśli przepala się bezpiecznik HV, do sprawdzenia pozostają elementy obwodu wysokiego napięcia: kondensator, dioda, magnetron, transformator, przewody oraz izolatory. Jeżeli bezpiecznik termiczny jest otwarty, trzeba ustalić, dlaczego chroniony element osiągnął zbyt wysoką temperaturę. Przyczyną może być niesprawny wentylator, ograniczony przepływ powietrza, zabrudzenie, przeciążenie lub uszkodzenie samego podzespołu.
Jak sprawdzić bezpiecznik?
Przed pomiarem urządzenie musi być odłączone od sieci. W mikrofalówce znajduje się kondensator wysokonapięciowy, który może pozostawać niebezpiecznie naładowany również po wyjęciu wtyczki. Dostęp do obwodu HV i jego rozładowanie należy wykonywać zgodnie z procedurą serwisową, przy użyciu właściwych narzędzi i przez osobę mającą odpowiednie kwalifikacje.
Po zapewnieniu bezpiecznych warunków bezpiecznik należy odłączyć od obwodu przynajmniej jednym przewodem. Pomiar wykonuje się omomierzem lub testerem ciągłości:
- niska rezystancja lub sygnał ciągłości oznacza, że wkładka nie ma przerwy; nie potwierdza jednak pełnej sprawności zabezpieczenia podczas pracy;
- rezystancja bardzo duża lub brak ciągłości wskazuje na przepalenie bezpiecznika;
- wynik zmienny może wynikać z niedokładnego styku, utlenionego uchwytu albo pomiaru bez odłączenia przewodów.
Pomiar ciągłości odpowiada tylko na pytanie, czy obwód bezpiecznika jest przerwany. Nie wyjaśnia, dlaczego element zadziałał, i nie zastępuje kontroli chronionego obwodu. Nie należy sprawdzać bezpiecznika przez jego mostkowanie, wkładanie drutu ani stosowanie folii aluminiowej.
W przypadku bezpiecznika termicznego pomiar wykonuje się po odłączeniu jego przewodów. Otwarty obwód może oznaczać zadziałanie termika, ale przed wymianą trzeba sprawdzić temperaturę pracy, wentylację i element, który mógł się przegrzać. Termik jednorazowy po zadziałaniu nie wraca do sprawności i nie powinien być zwierany na stałe.
Co sprawdzić przed wymianą bezpiecznika?
Kolejność zależy od objawu:
- Przy całkowitym braku zasilania sprawdź obwód sieciowy, uchwyt bezpiecznika, filtr, przewody i połączenia.
- Przy działającym wyświetlaczu, talerzu i oświetleniu, ale braku grzania, sprawdź bezpiecznik HV oraz elementy układu wysokiego napięcia.
- Przy przepalaniu bezpiecznika podczas zamykania lub otwierania drzwi sprawdź mechanizm zatrzasku i wszystkie mikroprzełączniki blokady zgodnie ze schematem konkretnego modelu.
- Przy wyłączaniu po rozgrzaniu sprawdź wentylator, drożność kanałów powietrznych i zabezpieczenia termiczne.
- Przy iskrzeniu skontroluj komorę, płytkę mikową, falowód, antenę magnetronu oraz ślady zwęglenia. Uszkodzona mika lub zabrudzenie może doprowadzić do łuku i kolejnego uszkodzenia.
Mikroprzełącznik drzwi mierzy się po odłączeniu wszystkich przewodów od badanego elementu. Trzeba sprawdzić odpowiednie styki w położeniu drzwi otwartych i zamkniętych, korzystając z oznaczeń COM, NO i NC oraz schematu danego urządzenia. Sam test wyjętego przełącznika nie zawsze potwierdza prawidłową kolejność działania całego mechanizmu.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Diagnostyka pod napięciem, praca przy kondensatorze HV oraz testowanie obwodu magnetronu są przeznaczone dla wykwalifikowanego serwisanta.
Wymiana bezpiecznika w mikrofalówce
Bezpiecznik sieciowy bywa umieszczony przy wejściu przewodu zasilającego, filtrze lub module. Bezpiecznik HV znajduje się zwykle w pobliżu transformatora i kondensatora, często w izolowanej osłonie. Termik może być przymocowany do magnetronu, transformatora, kanału powietrznego albo obudowy komory. Dokładne położenie i sposób mocowania zależą od konstrukcji.
Przed demontażem należy:
- odłączyć urządzenie od sieci;
- zabezpieczyć przed przypadkowym podłączeniem;
- wykonać zdjęcia połączeń i oznaczyć przewody;
- nie ciągnąć za przewody przy zdejmowaniu konektorów;
- sprawdzić, czy przewody i uchwyt nie są nadpalone lub luźne;
- zastosować część o identycznym typie i potwierdzonych parametrach.
Po wymianie trzeba prawidłowo zamocować przewody, osłony i obudowę. Nie wolno uruchamiać mikrofali z otwartą obudową ani omijać blokady drzwi. Przed przekazaniem urządzenia do użytkowania należy sprawdzić działanie drzwi, zatrzasku, mikroprzełączników, uszczelek i elementów toru mikrofalowego. W urządzeniach serwisowanych po ingerencji w układ generowania mikrofal potrzebna jest również kontrola bezpieczeństwa właściwa dla danego modelu.
Jeśli nowy bezpiecznik ponownie się przepali, przerwij próby. Kolejna wymiana bez diagnozy może powiększyć uszkodzenia i stwarzać ryzyko pożaru lub porażenia.
Jak dobrać bezpiecznik do mikrofalówki?
Porównaj jednocześnie:
- rodzaj zabezpieczenia: sieciowy, HV albo termiczny;
- prąd znamionowy, np. A lub mA;
- napięcie znamionowe, np. V lub kV;
- charakterystykę czasowo-prądową, jeżeli występuje oznaczenie F, T albo inne;
- wymiary korpusu i długość końcówek;
- sposób montażu oraz typ uchwytu lub osłony;
- temperaturę zadziałania w przypadku termika;
- oznaczenie producenta i numer części.
Samo napięcie 250 V nie oznacza, że bezpiecznik nadaje się do obwodu HV. Tak samo bezpiecznik o większym prądzie nie jest bezpiecznym zamiennikiem elementu o niższym prądzie. Złącze lub długość mogą wyglądać identycznie, mimo że różnią się charakterystyką, zdolnością wyłączania albo przeznaczeniem.
Najpewniejsze dane pochodzą z oznaczeń na starej części, schematu serwisowego i pełnej identyfikacji urządzenia. Odczytaj z tabliczki znamionowej markę, pełny model oraz właściwy numer wariantu. Dla Electrolux, AEG i Zanussi potrzebny jest pełny PNC / Prod.No.; dla Bosch i Siemens pełny E-Nr z końcówką /xx; dla Whirlpool, Bauknecht, Indesit i Hotpoint numer serwisowy; dla Amica model, kod wyrobu i 14-cyfrowy numer fabryczny. Pozostali producenci mogą wymagać między innymi Product No., Product Code, Art. No. albo pełnego wariantu modelu.
Jeśli oznaczenie jest nieczytelne, przygotuj zdjęcie bezpiecznika z obu stron oraz zdjęcie całej tabliczki znamionowej. Nie potwierdzaj zgodności wyłącznie na podstawie skróconego modelu lub fotografii podobnej części.
FAQ
Czy przepalony bezpiecznik HV oznacza uszkodzony magnetron?
Nie. Bezpiecznik HV może zadziałać również przy zwarciu lub przeciążeniu kondensatora, diody, transformatora, przewodów albo przy problemie z magnetronem. Sam pomiar ciągłości bezpiecznika nie rozstrzyga przyczyny.
Czy można włożyć bezpiecznik o większym prądzie?
Nie należy tego robić bez potwierdzenia w dokumentacji konkretnego urządzenia. Większy prąd może opóźnić zadziałanie zabezpieczenia i dopuścić do przegrzania lub poważniejszego uszkodzenia.
Czy bezpiecznik szklany i ceramiczny o tych samych wymiarach są zamienne?
Nie automatycznie. Oprócz wymiarów muszą zgadzać się prąd, napięcie, charakterystyka, zdolność wyłączania i zastosowanie w danym obwodzie.
Czy zwykły multimetr wystarczy do sprawdzenia diody HV?
Nie zawsze. Dioda wysokonapięciowa może wymagać napięcia testowego wyższego niż zapewnia standardowy tester diod. Wynik pomiaru zwykłym multimetrem może być niemiarodajny, dlatego należy stosować procedurę właściwą dla modelu i elementu.
Gdzie znajduje się bezpiecznik w mikrofalówce?
Bezpiecznik sieciowy jest zwykle przy przewodzie zasilającym lub module, bezpiecznik HV przy transformatorze i kondensatorze, a termik przy chronionym źródle ciepła. Rozmieszczenie różni się między modelami, dlatego nie należy rozbierać urządzenia według instrukcji przeznaczonej dla innej konstrukcji.
Co zrobić, jeśli nowy bezpiecznik znowu się przepali?
Nie wkładaj kolejnego bezpiecznika i nie mostkuj obwodu. Trzeba sprawdzić chroniony obwód, połączenia, blokadę drzwi oraz przyczynę przeciążenia. W przypadku obwodu HV diagnozę powinien wykonać wykwalifikowany serwisant.
