Przetwornice do mikrofalówek
Przetwornica do mikrofalówki zasila magnetron w urządzeniach z układem inwerterowym. Gdy kuchenka działa, ale nie grzeje, wyłącza się po chwili lub pokazuje błąd układu mocy, przyczyną może być inwerter, magnetron, wiązka albo blokada drzwi. Dobieraj część po pełnym oznaczeniu urządzenia i numerze modułu, nie tylko po wyglądzie.
Jaką funkcję pełni przetwornica w mikrofalówce?

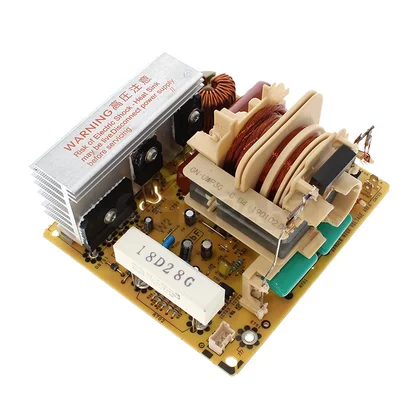

Przetwornica, nazywana również inwerterem mikrofalówki, jest elektronicznym zasilaczem wysokiego napięcia stosowanym zamiast klasycznego transformatora w wybranych modelach kuchenek. Odpowiada za dostarczenie magnetronowi warunków potrzebnych do wytwarzania mikrofal. W zależności od konstrukcji steruje także sposobem regulacji mocy, chłodzeniem i reakcją układu na przeciążenie lub przegrzanie.
Nie każda mikrofalówka ma przetwornicę. W tradycyjnych urządzeniach znajduje się transformator wysokiego napięcia, kondensator i dioda HV. Dlatego przed zamówieniem części trzeba ustalić, jaki układ zastosowano w konkretnym modelu. Przetwornica nie jest uniwersalnym zamiennikiem transformatora.
Objawy uszkodzenia inwertera
Awaria przetwornicy może mieć różny przebieg. Sam objaw nie wystarcza do potwierdzenia uszkodzenia modułu, ponieważ podobne symptomy powodują również magnetron, wyłączniki drzwi, bezpiecznik, termostat, uszkodzone złącze lub moduł sterujący.
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak interpretować wynik |
| Mikrofalówka działa, obraca talerz i świeci, ale nie grzeje | Inwerter, magnetron, bezpiecznik HV, przewody, sterowanie | Czy urządzenie ma układ inwerterowy, stan złączy, magnetron i zabezpieczenia według dokumentacji modelu | Brak grzania nie wskazuje automatycznie na przetwornicę |
| Kuchenka startuje i wyłącza się po kilku lub kilkudziesięciu sekundach | Zadziałanie ochrony inwertera, magnetron z usterką, przegrzewanie, problem z chłodzeniem | Wentylator, kanały powietrzne, kody błędów, wiązki i złącza | Czas wyłączenia może być wskazówką, ale nie rozstrzyga bez procedury serwisowej |
| Urządzenie wybija zabezpieczenie po uruchomieniu | Zwarcie w inwerterze, magnetronie lub filtrze wejściowym, uszkodzenie przewodów | Oględziny po odłączeniu zasilania, bezpiecznik i elementy wejściowe zgodnie ze schematem | Nie wolno wielokrotnie wymieniać bezpiecznika bez ustalenia przyczyny |
| Słychać trzaski, widać łuk lub pojawia się zapach spalenizny | Uszkodzona płytka inwertera, magnetron, osłona falowodu, zabrudzenie komory | Stan komory, płytki mikowej, anteny magnetronu, obudowy i złączy | Uszkodzenie falowodu lub komory może spowodować ponowną awarię nowej części |
| Pojawia się kod dotyczący inwertera lub magnetronu | Błąd układu mocy, komunikacji, magnetronu albo ochrony termicznej | Znaczenie kodu w instrukcji serwisowej właściwej rodziny urządzeń | Kod zawęża obszar diagnostyki, lecz nie jest samodzielnym wskazaniem części do zakupu |
Mikrofalówka nie grzeje, ale pozostałe funkcje działają
Najpierw ustal, czy urządzenie rzeczywiście uruchamia program mikrofal, a nie sam grill, termoobieg lub tryb demonstracyjny. Następnie warto wykluczyć proste przyczyny:
- nieprawidłowo zamknięte drzwi albo źle ustawione wyłączniki blokady;
- przerwę w wiązce lub luźne, nadpalone złącze;
- przepalony bezpiecznik wysokiego napięcia, jeśli występuje w danej konstrukcji;
- zatkane kanały chłodzenia albo niesprawny wentylator;
- uszkodzenie magnetronu;
- uszkodzenie płytki sterującej lub sygnału sterującego inwerterem.
Jeżeli talerz, światło i wentylator działają, oznacza to tylko, że część niskonapięciowa i sterowanie uruchamiają wybrane funkcje. Nie potwierdza to sprawności obwodu wysokiego napięcia ani samej przetwornicy.
Kuchenka wyłącza się po rozpoczęciu grzania
W takiej sytuacji zwróć uwagę, po jakim czasie następuje wyłączenie i czy na wyświetlaczu pojawia się kod błędu. Krótkie działanie zakończone błędem może oznaczać, że sterownik wykrył brak odpowiedniej pracy magnetronu, przeciążenie inwertera albo problem z jego chłodzeniem. Wyłączenie po dłuższym czasie może mieć związek z temperaturą, wentylatorem lub termostatem.
Nie należy omijać blokad drzwi, zwierać zabezpieczeń ani uruchamiać układu bez obciążenia. Testy z otwartą obudową i pomiary pod napięciem są przeznaczone dla serwisanta wyposażonego w odpowiednie przyrządy.
Jak sprawdzić, czy podejrzana jest przetwornica?
1. Zidentyfikuj typ układu

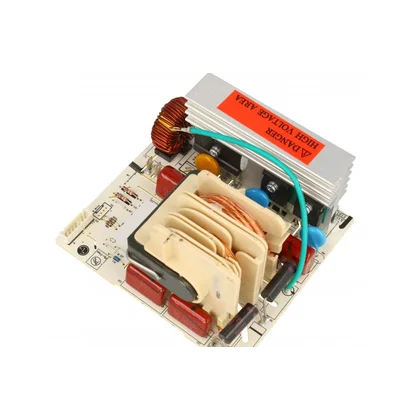

Po odłączeniu urządzenia od sieci sprawdź, czy wewnątrz znajduje się płytka inwertera, a nie klasyczny transformator wysokiego napięcia. Pomocne są:
- oznaczenie modułu na etykiecie lub płytce;
- schemat elektryczny i lista części dla konkretnego modelu;
- sposób prowadzenia przewodów do magnetronu;
- obecność radiatora, elementów mocy i osobnych złączy wejściowych oraz wyjściowych.
Sam kształt modułu nie wystarcza, ponieważ różne wersje mogą mieć podobną obudowę, ale inne sterowanie, moc, złącza lub oprogramowanie.
2. Wykonaj oględziny bez zasilania
Po odłączeniu wtyczki od sieci można sprawdzić stan dostępnych połączeń, o ile konstrukcja i kwalifikacje osoby wykonującej czynność na to pozwalają. Szukaj:
- nadpalonych konektorów i śladów przegrzania;
- pękniętych lutów lub uszkodzeń płytki;
- poluzowanych przewodów i nieprawidłowo zaciśniętych końcówek;
- śladów łuku elektrycznego przy magnetronie, falowodzie lub osłonie mikowej;
- zablokowanego wentylatora i zabrudzonych kanałów chłodzenia.
Oględziny mogą wskazać miejsce uszkodzenia, ale prawidłowy wygląd modułu nie potwierdza jego sprawności pod obciążeniem.
3. Sprawdź magnetron i obwód połączeń
W stanie beznapięciowym serwisant może sprawdzić ciągłość obwodu żarzenia magnetronu oraz ewentualne zwarcie jego zacisków do obudowy. Dla tej kategorii nie należy podawać jednej uniwersalnej wartości rezystancji: wynik zależy od elementu, sposobu odłączenia przewodów i użytego miernika.
Pomiar magnetronu może ujawnić przerwę albo zwarcie, ale poprawny wynik rezystancji nie gwarantuje prawidłowej emisji mikrofal podczas pracy. Dlatego po takim teście trzeba nadal brać pod uwagę magnetron, inwerter, sterowanie, chłodzenie i zabezpieczenia.
Przed pomiarem rezystancji przewody i złącza badanego elementu muszą być odłączone, a urządzenie odłączone od zasilania. W obwodzie wysokiego napięcia mogą pozostawać niebezpieczne ładunki. Rozładowanie i kontrola tego obwodu powinny być wykonywane zgodnie z procedurą serwisową danego modelu, przy użyciu odpowiednich narzędzi.
4. Sprawdź wiązki i sygnały sterujące
Dokumentacja konkretnej mikrofalówki może wskazywać kontrolę ciągłości przewodów, złączy wejściowych i wyjściowych inwertera oraz połączenia z modułem głównym. Warto sprawdzić każdy przewód pod kątem przerwy, luźnego styku i śladów przegrzania, ale nie wolno zakładać, że identyczne numery pinów lub kolory przewodów obowiązują w innych modelach.
Pomiary napięcia zasilającego inwerter i sygnałów sterujących przy pracującym urządzeniu są pomiarami pod napięciem. Wykonuje je wykwalifikowany serwisant, który zna schemat danego urządzenia, stosuje właściwe sondy i po pomiarze ponownie odłącza zasilanie przed dotknięciem podzespołów.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Obwód inwertera, magnetron i elementy wysokiego napięcia nie są przeznaczone do diagnostyki przez osobę bez przygotowania.
Kody błędów – dlaczego trzeba znać model
Kody błędów nie są wspólne dla wszystkich mikrofalówek. Przykładowo w wybranych urządzeniach Whirlpool błąd oznaczony jako F1 E5 dotyczy obszaru inwertera, ale procedura obejmuje także sprawdzenie blokady drzwi, przekaźnika, złączy płytki oraz magnetronu. Dopiero gdy te kontrole nie wykażą problemu, dokumentacja prowadzi do wymiany inwertera.
W wybranych modelach Panasonic stosowane są kody H97, H98 i H99 związane z obwodem inwertera i magnetronem. Ich znaczenie oraz kolejność dalszych testów zależą od rodziny urządzenia. Nie należy przenosić tych kodów na mikrofalówkę innej marki ani traktować ich jako potwierdzenia konieczności zakupu modułu.
Jeśli urządzenie pokazuje kod błędu, zapisz jego pełne oznaczenie, moment wystąpienia i zachowanie kuchenki. Następnie odszukaj procedurę dla pełnego modelu, a nie tylko dla nazwy handlowej serii.
Dostęp do przetwornicy i wymiana modułu
W wielu mikrofalówkach inwerter znajduje się wewnątrz obudowy, w pobliżu magnetronu i kanałów chłodzenia. W urządzeniach do zabudowy przed zdjęciem obudowy może być konieczne bezpieczne wysunięcie kuchenki z mebla. Kolejność zależy od konstrukcji, dlatego nie należy zakładać jednej uniwersalnej liczby śrub ani jednego kierunku demontażu.
Typowy zakres prac serwisowych obejmuje:
- odłączenie urządzenia od sieci i zabezpieczenie go przed przypadkowym uruchomieniem;
- przygotowanie dokumentacji, oznaczenie przewodów oraz wykonanie zdjęć połączeń;
- zdjęcie elementów obudowy wskazanych dla danego modelu;
- kontrolę stanu wiązek, chłodzenia, magnetronu i miejsca montażu;
- odłączenie złączy bez ciągnięcia za przewody;
- odkręcenie modułu i zamontowanie części o potwierdzonych parametrach;
- prawidłowe ułożenie przewodów oraz ponowne założenie wszystkich osłon;
- test działania zgodnie z instrukcją serwisową, z obciążeniem w komorze.
Nie uruchamiaj mikrofalówki ze zdjętą obudową, jeżeli nie masz kwalifikacji do takich testów. Po ingerencji w układ wytwarzania mikrofal serwis powinien ocenić stan drzwi, blokad, uszczelnień, falowodu i komory oraz wykonać wymagany pomiar szczelności promieniowania. Sama wymiana płytki nie potwierdza, że urządzenie jest bezpieczne.
Jak dobrać właściwą przetwornicę?
Dobór wykonuj na podstawie pełnych danych urządzenia i oznaczenia starego modułu. Przydatne są:
- pełny model z tabliczki znamionowej;
- wariant urządzenia, końcówka modelu lub numer produktu;
- numer serwisowy, PNC, E-Nr albo Product Code – zależnie od producenta;
- oznaczenie części nadrukowane na płytce lub etykiecie inwertera;
- napięcie, moc, układ złączy i sposób mocowania potwierdzone w katalogu części;
- informacja, czy moduł wymaga konfiguracji, kalibracji albo współpracy z określonym sterownikiem.
Przykładowo dla Electrolux, AEG i Zanussi potrzebny jest pełny PNC / Prod.No.. Dla Bosch i Siemens należy podać pełny E-Nr z końcówką /xx, a dla Whirlpool, Bauknecht, Indesit i Hotpoint numer serwisowy. W innych markach znaczenie mogą mieć Product No., Product Code, Art. No. lub końcowy wariant modelu.
Nie kupuj części wyłącznie na podstawie zdjęcia, podobnego numeru, liczby pinów lub nazwy „inwerter do mikrofalówki”. Moduły o podobnym wyglądzie mogą różnić się mocą, oprogramowaniem, układem zabezpieczeń, złączami i współpracującym magnetronem. Zamiennik można uznać za właściwy dopiero po potwierdzeniu zgodności katalogowej.
Najbezpieczniejszy następny krok to odczytanie całej tabliczki znamionowej oraz etykiety modułu. Przy doborze przygotuj zdjęcie oznaczeń, pełny model urządzenia i – jeśli to możliwe – zdjęcia złączy oraz sposobu mocowania.
FAQ
Czy mikrofalówka, która nie grzeje, ma uszkodzoną przetwornicę?
Nie zawsze. Przyczyną może być również magnetron, bezpiecznik wysokiego napięcia, wyłącznik drzwi, przewód, wentylator, termostat lub moduł sterujący. Przetwornicę wymienia się dopiero po sprawdzeniu tych elementów zgodnie z dokumentacją modelu.
Czy można sprawdzić inwerter zwykłym multimetrem?
Multimetr może pomóc w kontroli ciągłości przewodów, złączy i wybranych elementów po odłączeniu zasilania, ale nie potwierdza pełnej sprawności przetwornicy podczas pracy. Pomiar napięć w działającym urządzeniu oraz ingerencja w obwód wysokiego napięcia wymagają kwalifikacji serwisowych.
Czy przetwornica pasuje do każdej mikrofalówki inwerterowej?
Nie. Zgodność zależy między innymi od modelu urządzenia, mocy, magnetronu, sygnałów sterujących, złączy i zabezpieczeń. Potrzebne są pełne oznaczenia z tabliczki znamionowej oraz numer części.
Czy kod H97, H98 albo H99 zawsze oznacza uszkodzony inwerter?
Nie. W wybranych modelach Panasonic kody te wskazują obszar związany z inwerterem i magnetronem, ale procedura może prowadzić także do kontroli połączeń, chłodzenia lub samego magnetronu. Kod trzeba interpretować według instrukcji serwisowej właściwego modelu.
Czy po wymianie przetwornicy można od razu używać mikrofalówki?
Najpierw trzeba sprawdzić poprawność montażu, przewody, chłodzenie, blokady drzwi i stan komory. Po pracach przy układzie mikrofal konieczna może być kontrola szczelności promieniowania. Test należy wykonać z odpowiednim obciążeniem, nigdy na pustej komorze.
Jakie dane przesłać do doboru przetwornicy?
Przygotuj pełne oznaczenie modelu, właściwy numer producenta z tabliczki znamionowej oraz numer z etykiety modułu. Sam skrócony model lub zdjęcie podobnej części może nie identyfikować konkretnego wariantu technicznego.
