Transformatory do mikrofalówek
Transformator wysokiego napięcia zasila układ magnetronu, ale brak grzania może powodować także dioda, kondensator, magnetron, bezpiecznik lub blokada drzwi. Przed zakupem sprawdź przyczynę usterki i dobierz transformator po pełnym oznaczeniu mikrofalówki, parametrach, mocowaniu oraz układzie przewodów.

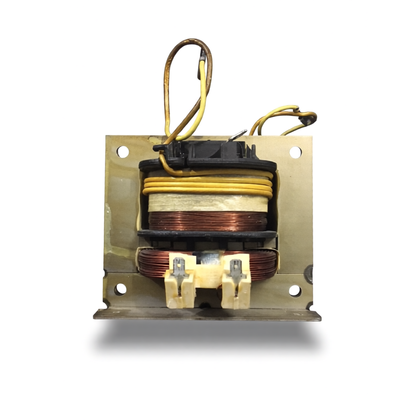

Rola transformatora w kuchence mikrofalowej
Transformator wysokiego napięcia, określany także jako transformator HV lub WN, jest częścią układu zasilającego magnetron. W klasycznych mikrofalówkach z transformatorem sieciowym współpracuje z kondensatorem wysokonapięciowym i diodą, tworząc układ dostarczający magnetronowi napięcie potrzebne do wytwarzania mikrofal. W niektórych urządzeniach stosuje się zamiast niego przetwornicę elektroniczną, dlatego nie należy zamieniać tych podzespołów bez potwierdzenia konstrukcji konkretnego modelu.
Uszkodzenie transformatora może zatrzymać grzanie, spowodować głośne buczenie, przegrzewanie, zapach spalenizny albo zadziałanie bezpiecznika. Sam objaw nie potwierdza jednak awarii transformatora. Podobnie mogą zachowywać się elementy pozostałej części obwodu wysokiego napięcia.
Objawy i możliwe przyczyny
| Objaw | Możliwe przyczyny | Co sprawdzić i jak interpretować |
| Talerz się obraca, działa oświetlenie, ale potrawa pozostaje zimna | Dioda HV, kondensator HV, magnetron, transformator, przekaźnik lub przewody | Najpierw potwierdź, że problem dotyczy wyłącznie grzania. Oględziny śladów przegrzania i kontrola elementów wykonane bez napięcia zawężają diagnozę, ale nie rozstrzygają jej samodzielnie. |
| Głośne buczenie lub zmiana dźwięku po rozpoczęciu grzania | Zwarcie albo przeciążenie w układzie HV, uszkodzony magnetron, kondensator, dioda lub transformator | Zapach lakieru, sadza, stopiona izolacja i nadmierne nagrzanie transformatora zwiększają podejrzenie jego uszkodzenia. Brak takich śladów nie wyklucza zwarcia międzyzwojowego. |
| Mikrofalówka wybija bezpiecznik po naciśnięciu START | Zwarcie w transformatorze, magnetronie, kondensatorze, diodzie albo obwodzie blokady drzwi | Nie montuj bezpiecznika o większym prądzie i nie uruchamiaj urządzenia wielokrotnie. Najpierw trzeba znaleźć przyczynę zwarcia. |
| Urządzenie nie uruchamia programu grzania | Bezpiecznik, mikroprzełączniki drzwi, przewody, przekaźnik lub moduł sterujący | Jeżeli nie ma zasilania na wejściu transformatora w chwili żądania grzania, transformator może być sprawny, a problem leży wcześniej w torze zasilania lub zabezpieczeniach. |
| Mikrofalówka grzeje słabo albo niestabilnie | Magnetron, dioda, kondensator, niewłaściwy tryb pracy, przekaźnik lub transformator | Test z naczyniem wody pozwala ocenić efekt grzania, ale nie wskazuje jednoznacznie konkretnej części. Należy porównać wynik z dokumentacją modelu i sprawdzić cały układ HV. |
Jak odróżnić transformator od innych części
Diagnostykę warto prowadzić od objawu do obwodu, a nie od razu zamawiać transformator.
- Sprawdź, czy problem dotyczy tylko grzania. Jeśli nie działa również wyświetlacz, wentylator, oświetlenie lub obrót talerza, przyczyny należy szukać także w zasilaniu głównym, bezpieczniku, module albo blokadzie drzwi.
- Obejrzyj dostępne elementy po odłączeniu urządzenia. Szukaj nadpalonych konektorów, luźnych przewodów, stopionej izolacji, pękniętej obudowy kondensatora, śladów łuku i zapachu spalenizny. W transformatorze zwróć uwagę na przegrzany lakier, odbarwienia i wyciek lub zwęglenie izolacji.
- Sprawdź tor zasilania transformatora. W dokumentacji konkretnego modelu należy ustalić, które przewody są uzwojeniem pierwotnym. Pomiar napięcia podczas pracy jest pomiarem pod napięciem i należy do czynności serwisowych wykonywanych przez osobę z odpowiednimi kwalifikacjami. Brak napięcia na uzwojeniu pierwotnym nie potwierdza uszkodzenia transformatora — wskazuje raczej na problem w sterowaniu, przekaźniku, bezpieczniku lub blokadzie drzwi.
- Zbadaj transformator po odłączeniu przewodów. Pomiar rezystancji uzwojeń wykonuje się przy odłączonym zasilaniu i po zabezpieczeniu obwodu wysokiego napięcia zgodnie z procedurą serwisową. Przerwa w uzwojeniu, zwarcie do rdzenia lub wynik wyraźnie niezgodny z dokumentacją modelu wskazują na uszkodzenie. Pomiar omomierzem nie wykrywa jednak każdej usterki, w szczególności wszystkich zwarć międzyzwojowych ujawniających się dopiero pod obciążeniem.
- Sprawdź elementy współpracujące. Dioda HV powinna przewodzić tylko w jednym kierunku przy użyciu odpowiedniego przyrządu i odłączonym jednym z jej połączeń. Kondensator sprawdza się po rozładowaniu, najlepiej po odłączeniu przewodów i zgodnie z jego oznaczeniem. Magnetron można kontrolować pod kątem ciągłości żarnika i przebicia do obudowy, ale taki test nie stanowi pełnego potwierdzenia jego sprawności.
W przykładowej dokumentacji serwisowej jednego modelu podano orientacyjnie około 65–120 Ω dla uzwojenia wtórnego transformatora, poniżej 1 Ω dla uzwojenia pierwotnego i żarzenia oraz nieskończoną rezystancję względem masy. Są to wartości modelowe, a nie uniwersalna norma dla wszystkich transformatorów do mikrofalówek. Właściwe dane należy odczytać z dokumentacji konkretnego urządzenia.
Bezpieczny dostęp do transformatora
Transformator znajduje się zwykle pod metalową obudową, w pobliżu magnetronu, kondensatora wysokiego napięcia i diody HV. W zależności od konstrukcji dostęp uzyskuje się po zdjęciu obudowy górnej, tylnej albo zespołu podstawy. W mikrofalówkach do zabudowy może być konieczne wcześniejsze wysunięcie urządzenia z szafki.
Typowa kolejność prac obejmuje:
- odłączenie urządzenia od sieci i zabezpieczenie go przed przypadkowym podłączeniem;
- zdjęcie obudowy zgodnie z instrukcją serwisową danego modelu;
- udokumentowanie położenia przewodów i konektorów przed ich odłączeniem;
- rozładowanie kondensatora HV procedurą przewidzianą dla konkretnej konstrukcji;
- odłączenie przewodów od transformatora i elementów mocujących;
- wyjęcie transformatora z podstawy lub wspornika;
- montaż nowej części w tej samej pozycji, z zachowaniem uziemienia, prowadzenia przewodów i osłon izolacyjnych;
- kontrolę wszystkich połączeń przed założeniem obudowy.
Ważne: w kondensatorze wysokiego napięcia może pozostać niebezpieczny ładunek także po wyjęciu wtyczki. Prace przy obwodzie HV, pomiary pod napięciem, kontrolę emisji mikrofal i test po naprawie powinien wykonywać wykwalifikowany serwisant z właściwymi narzędziami. Nie uruchamiaj mikrofalówki ze zdjętą obudową, bez magnetronu prawidłowo zamocowanego w falowodzie, bez uszczelek lub bez obciążenia w komorze. Nie mostkuj blokad drzwi i nie zastępuj bezpiecznika elementem o innych parametrach.
Wymiana transformatora
Wymiana ma sens dopiero po potwierdzeniu, że transformator jest uszkodzony i że pozostałe elementy nie mają zwarcia mogącego uszkodzić nową część. W przeciwnym razie nowy transformator może zostać ponownie przeciążony przez uszkodzony kondensator, diodę, magnetron lub przewód.
Podczas montażu zwróć uwagę na:
- identyczne położenie transformatora i zgodność otworów mocujących;
- prawidłowe podłączenie uzwojenia pierwotnego, wtórnego i obwodu żarzenia;
- obecność oraz sposób zamocowania bezpiecznika termicznego, jeśli występuje przy transformatorze;
- mocne osadzenie konektorów i brak kontaktu przewodów z ostrymi krawędziami lub gorącymi elementami;
- ciągłość przewodu ochronnego i poprawne dokręcenie połączeń uziemiających;
- założenie wszystkich osłon przed próbą pracy.
Po naprawie należy wykonać test funkcjonalny z odpowiednim obciążeniem, sprawdzić grzanie, hałas, zapach, chłodzenie oraz działanie zabezpieczeń drzwi. W urządzeniach serwisowanych zgodnie z procedurą producenta może być wymagany również pomiar emisji mikrofal i kontrola bezpieczeństwa obudowy.
Jak dobrać transformator do mikrofalówki
Nie dobieraj transformatora wyłącznie po zdjęciu, liczbie konektorów albo podobnym rozstawie otworów. Istotne są między innymi:
- pełne oznaczenie urządzenia z tabliczki znamionowej;
- napięcie i częstotliwość zasilania;
- moc oraz przeznaczenie transformatora w danym układzie;
- oznaczenie części producenta i numer katalogowy;
- rodzaj oraz położenie uzwojeń;
- wymiary, sposób mocowania i położenie zacisków;
- współpraca z konkretnym magnetronem, kondensatorem i diodą;
- zastosowanie w mikrofalówce wolnostojącej, do zabudowy albo w piekarniku z funkcją mikrofal.
Skrócona nazwa modelu może nie identyfikować wariantu technicznego. Przy urządzeniach Electrolux, AEG i Zanussi potrzebny jest pełny PNC / Prod.No.; przy Bosch i Siemens pełny E-Nr z końcówką /xx; przy Whirlpool, Bauknecht, Indesit i Hotpoint numer serwisowy; przy Amica model, kod wyrobu i 14-cyfrowy numer fabryczny. Dla innych producentów sprawdź wymagane oznaczenia, takie jak Product No., Product Code, Art. No. lub pełny wariant modelu.
Przed zakupem odczytaj wszystkie dane z tabliczki znamionowej i porównaj je z numerem części oraz dokumentacją. Jeżeli oznaczenie jest nieczytelne, przygotuj zdjęcie tabliczki, transformatora i jego mocowań. Nie deklaruj zgodności na podstawie samego modelu handlowego lub identycznego złącza.
FAQ
Czy brak grzania oznacza uszkodzony transformator?
Nie. Taki sam objaw może powodować magnetron, dioda HV, kondensator, bezpiecznik, przekaźnik, przewody albo blokada drzwi. Transformator warto wymieniać dopiero po sprawdzeniu toru zasilania i elementów współpracujących.
Czy transformator mikrofalówki można naprawić?
W praktyce uszkodzone uzwojenie lub zwarcie międzyzwojowe kwalifikuje transformator do wymiany. Przewinięcie wymaga specjalistycznego wykonania i potwierdzenia parametrów izolacji, napięcia oraz obciążalności; nie jest bezpiecznym zamiennikiem naprawy wykonanej bez odpowiedniego wyposażenia.
Jakim miernikiem sprawdzić transformator HV?
Rezystancję uzwojeń można sprawdzić odpowiednim multimetrem po odłączeniu przewodów i bezpiecznym rozładowaniu obwodu HV. Do oceny izolacji i niektórych usterek potrzebne są dodatkowe testy serwisowe. Zwykły pomiar omomierzem nie potwierdza pełnej sprawności transformatora pod obciążeniem.
Czy można zastosować transformator o takiej samej mocy, ale z innej mikrofalówki?
Nie bez potwierdzenia zgodności. Oprócz mocy liczą się napięcia uzwojeń, układ wyprowadzeń, sposób mocowania, izolacja, zabezpieczenia i współpraca z magnetronem oraz kondensatorem. Część musi być zatwierdzona dla konkretnego wariantu urządzenia.
Co sprawdzić, jeśli po wymianie transformatora mikrofalówka nadal nie grzeje?
Sprawdź, czy nowy transformator otrzymuje zasilanie w cyklu grzania, czy przewody są podłączone zgodnie ze schematem oraz czy dioda HV, kondensator, magnetron, przekaźnik i bezpieczniki mają właściwe parametry. Jeżeli transformator nadmiernie się nagrzewa lub ponownie wybija zabezpieczenie, przerwij test i usuń przyczynę przeciążenia.
