Gofrownica model, S-633G
Części do gofrownicy MPM S-633G pomagają usunąć problemy z regulacją temperatury, zasilaniem, lampkami kontrolnymi lub zamykaniem pokrywy. Przed zakupem sprawdź pełny model urządzenia, symbol wymontowanego elementu oraz sposób mocowania i podłączenia. Dzięki temu odróżnisz uszkodzony termostat od awarii przewodu, wiązki albo mechanizmu pokrętła.
Jak działa gofrownica MPM S-633G?

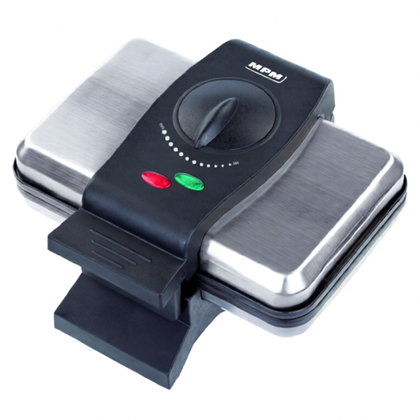

MPM S-633G ma górną i dolną płytę grzejną, regulowany termostat, pokrętło, zapinkę pokrywy oraz dwie lampki kontrolne. Zgodnie z instrukcją czerwona lampka sygnalizuje podłączenie do sieci, a zielona zapala się i gaśnie wraz z pracą termostatu. Przy sprawnym urządzeniu nagrzewanie trwa orientacyjnie 3–6 minut, natomiast podany przez producenta czas wypieku wynosi około 5–7 minut. Czas zależy również od ustawienia regulatora, temperatury początkowej, ilości ciasta i częstotliwości otwierania pokrywy.
Zachowanie lampek jest wskazówką diagnostyczną, ale nie stanowi samodzielnego dowodu uszkodzenia konkretnej części. Przepalona lampka może nie świecić mimo działającego obwodu grzewczego, a świecąca kontrolka zasilania nie potwierdza, że prąd dociera do grzałek.
Objawy i możliwe przyczyny
| Objaw | Co może być przyczyną | Co sprawdzić w pierwszej kolejności |
| Nie świeci żadna lampka i płyty pozostają zimne | gniazdo, wtyczka, przewód sieciowy MP/633-016, połączenie przewodu z wiązką, przerwa w obwodzie | zasilanie gniazda, stan wtyczki i przewodu, ciągłość każdej żyły |
| Czerwona lampka świeci, ale urządzenie nie grzeje | termostat MP/633-006, przewody MP/633-017, połączenia grzałek, grzałka lub zabezpieczenie termiczne występujące w danym wykonaniu | ciągłość toru grzejnego po odłączeniu urządzenia |
| Pokrętło obraca się, ale nie zmienia temperatury | pęknięte pokrętło MP/633-001, uszkodzona lub źle osadzona przedłużka MP/633-023, termostat | czy obrót pokrętła rzeczywiście porusza osią termostatu |
| Gofrownica grzeje zbyt słabo lub długo dochodzi do temperatury | zbyt wczesne rozłączanie termostatu, nadpalone złącze, przerwa jednej sekcji grzejnej, niewłaściwe użytkowanie | równomierność wypieku, połączenia, ciągłość grzałek i działanie termostatu |
| Urządzenie nie przestaje grzać | sklejone styki termostatu, zablokowany mechanizm regulatora, nieprawidłowy montaż pokrętła lub przedłużki | czy termostat rozłącza obwód po nagrzaniu; test przeznaczony dla serwisanta |
| Pokrywa nie zamyka się albo zapinka nie trzyma | pęknięta zapinka MP/633-007, sprężyna MP/633-005, uszkodzony uchwyt lub zawias, odkształcenie obudowy | stan mechanizmu bez dociskania pokrywy na siłę |
Gofrownica nie grzeje – kolejność diagnostyki
1. Wyklucz problem z zasilaniem
Sprawdź gniazdo za pomocą innego sprawnego urządzenia. Obejrzyj wtyczkę i cały przewód sieciowy, zwłaszcza miejsca przy wtyczce oraz wejściu do obudowy. Przetarcia, nadtopienia, sztywne odcinki i ślady przegrzania są podstawą do wymiany przewodu, nawet jeśli urządzenie chwilowo działa po jego poruszeniu.
Nie używaj gofrownicy z uszkodzoną izolacją ani nie naprawiaj przewodu przez skręcanie żył i owinięcie ich taśmą.
2. Sprawdź przewód i wiązkę miernikiem
Po wyjęciu wtyczki z gniazda i całkowitym ostygnięciu urządzenia można zmierzyć ciągłość każdej żyły przewodu między bolcem wtyczki a jej zakończeniem wewnątrz gofrownicy. Badana żyła powinna mieć bardzo małą rezystancję. Wynik OL, brak sygnału ciągłości albo odczyt zanikający przy delikatnym poruszaniu przewodem wskazuje na przerwę.
Pomiar wykonany przez pozostałe elementy urządzenia może wprowadzać w błąd. W razie potrzeby należy odłączyć mierzoną żyłę od obwodu, wcześniej dokumentując jej położenie.
3. Oceń pokrętło i przedłużkę termostatu
W tym modelu pokrętło może współpracować z termostatem przez osobny element pośredni. Jeżeli pokrętło obraca się zbyt lekko, ma nadmierny luz albo nie zatrzymuje się w dotychczasowych pozycjach, zdejmij je dopiero po ustaleniu, czy nie jest zabezpieczone wkrętem lub zatrzaskiem. Sprawdź, czy gniazdo pokrętła i przedłużka nie są pęknięte oraz czy po złożeniu trafiają na oś regulatora.
Uszkodzenie mechanicznego połączenia może sprawiać wrażenie awarii termostatu, mimo że sam regulator pozostaje sprawny.
4. Zmierz termostat
Pomiar rezystancji wykonuje się przy odłączonym zasilaniu, po ostygnięciu urządzenia i po odpięciu co najmniej jednego przewodu termostatu. Przy ustawieniu wymagającym grzania zamknięte styki powinny wykazywać ciągłość i rezystancję bliską rezystancji przewodów pomiarowych. Stały wynik OL może oznaczać przerwę w termostacie, niesprawny mechanizm albo brak prawidłowego przeniesienia ruchu z pokrętła.
Test na zimno nie potwierdza poprawnej temperatury rozłączania i ponownego załączania. Termostat może mieć ciągłość, a mimo to wyłączać grzanie za wcześnie, za późno lub nie rozłączać obwodu po rozgrzaniu. Kontrolę temperatury i pomiary podczas pracy powinien wykonywać wykwalifikowany serwisant, używając odpowiednich przyrządów i procedury dla danego wykonania urządzenia.
5. Sprawdź elementy grzejne i zabezpieczenie termiczne
Odłączona od pozostałego obwodu grzałka powinna wykazywać skończoną rezystancję. Wynik OL oznacza przerwę, ale sam odczyt rezystancji nie potwierdza stanu izolacji grzałki względem metalowej obudowy. Do miarodajnego badania izolacji potrzebny jest odpowiedni miernik izolacji, a nie tylko funkcja omomierza w multimetrze.
Jeżeli w danym wariancie znajduje się jednorazowy bezpiecznik termiczny, sprawny element ma ciągłość, natomiast OL wskazuje na jego zadziałanie. Bezpiecznika nie wolno mostkować ani zastępować elementem o przypadkowo wyższej temperaturze zadziałania. Jego przepalenie może być skutkiem przegrzewania, dlatego przed wymianą trzeba sprawdzić termostat, mocowania elementów pomiarowych, połączenia i stan toru grzejnego.
Opisane pomiary wewnątrz urządzenia wymagają znajomości instalacji elektrycznych, bezpiecznego rozładowania i odłączenia obwodów oraz właściwych narzędzi. Pomiary pod napięciem i próby działania z otwartą obudową są przeznaczone wyłącznie dla wykwalifikowanego serwisanta.
Gofrownica grzeje słabo albo nierównomiernie
Najpierw odróżnij usterkę elektryczną od problemu z użytkowaniem. Płyty powinny być czyste, pokrywa prawidłowo zamknięta, a porównanie czasu nagrzewania należy wykonywać od podobnej temperatury początkowej. Nadmiar ciasta i częste otwieranie pokrywy odbierają ciepło, natomiast uszkodzona powłoka może powodować przywieranie nawet przy poprawnej temperaturze.
Jeżeli jedna strona gofra pozostaje wyraźnie jaśniejsza przy kolejnych wypiekach, możliwa jest przerwa jednej grzałki, poluzowane złącze albo nieprawidłowy kontakt cieplny. Gdy obie płyty grzeją, lecz cykle są zbyt krótkie, sprawdzenia wymaga termostat oraz jego mechaniczne połączenie z pokrętłem. Nadpalona wsuwka może zachować ciągłość bez obciążenia, a podczas pracy nagrzewać się i ograniczać przepływ prądu; taki element należy wymienić razem z uszkodzoną końcówką przewodu, a nie tylko zacisnąć luźne złącze.
Dostęp do części i zasady wymiany
Instrukcja użytkownika nie opisuje rozbierania obudowy ani dokładnego rozmieszczenia wewnętrznych mocowań. Przed demontażem odłącz gofrownicę od sieci, poczekaj na całkowite ostygnięcie i wykonaj zdjęcia spodu, położenia przewodów oraz złączy. Nie podważaj obudowy, dopóki nie upewnisz się, że wszystkie mocowania zostały zwolnione.
Podczas naprawy:
- oznacz przewody przed ich odłączeniem i nie polegaj wyłącznie na kolorach izolacji;
- zachowaj oryginalne osłony termiczne, przepusty i sposób prowadzenia wiązki z dala od gorących płyt;
- nie zastępuj przewodów znajdujących się przy grzałkach zwykłym przewodem o niepotwierdzonej odporności cieplnej;
- montuj termostat w tym samym położeniu i z takim samym kontaktem cieplnym jak część oryginalna;
- nie reguluj mechanicznie styków termostatu przez wyginanie blaszek;
- sprawdź, czy przewody nie są przyciśnięte między częściami obudowy i czy przewód ochronny pozostaje prawidłowo podłączony;
- po złożeniu wykonaj kontrolę ciągłości przewodu ochronnego oraz stanu izolacji przed próbą grzania.
Zapinkę i sprężynę można ocenić bez uruchamiania urządzenia. Pokrywa powinna zamykać się bez gwałtownego nacisku. Jeżeli mechanizm nie trafia w zaczep, przed wymianą sprawdź również zawias i ułożenie pokryw. Nowa zapinka nie skoryguje odkształconej obudowy.
Jak dobrać części do MPM S-633G?
Podstawą jest pełne oznaczenie MPM S-633G z tabliczki znamionowej oraz symbol wymontowanej części. Nie dobieraj elementu wyłącznie na podstawie wyglądu, liczby zacisków lub podobnego pokrętła z innej gofrownicy. Modele MGO, BGO i inne konstrukcje MPM mogą mieć odmienną temperaturę pracy, charakterystykę termostatu, mocowania i układ połączeń.
W tej kategorii występują między innymi:
- termostat MP/633-006;
- pokrętło regulatora MP/633-001;
- przedłużka termostatu MP/633-023;
- wiązka przewodów MP/633-017;
- przewód sieciowy MP/633-016;
- zapinka MP/633-007;
- sprężyna zapinki MP/633-005;
- uchwyt mocujący neonówki MP/633-021.
Przed zamówieniem porównaj symbol, wymiary, rozmieszczenie mocowań, kształt osi lub gniazda oraz liczbę i układ zacisków. Jeśli oznaczenie urządzenia jest nieczytelne albo różni się od S-633G, przejdź do kategorii części do gofrownic MPM i ustal właściwy model przed wyborem podzespołu.
FAQ – części i naprawa gofrownicy MPM S-633G
Czy świecąca czerwona lampka oznacza, że termostat jest sprawny?
Nie. Czerwona lampka informuje o podłączeniu urządzenia do sieci, ale nie potwierdza ciągłości termostatu, grzałek ani całego toru grzejnego. Jeśli lampka świeci, a płyty pozostają zimne, potrzebne są pomiary elementów znajdujących się dalej w obwodzie.
Dlaczego zielona lampka włącza się i wyłącza?
W S-633G takie zachowanie sygnalizuje cykliczną pracę termostatu. Jeżeli gofrownica utrzymuje temperaturę i wypieka równomiernie, przełączanie lampki jest normalne. Nieprawidłowością jest między innymi brak grzania, brak rozłączania po nagrzaniu albo bardzo szybkie cykle przy zimnych płytach.
Czy można ominąć termostat lub bezpiecznik termiczny?
Nie. Mostkowanie termostatu lub zabezpieczenia usuwa kontrolę temperatury i może doprowadzić do przegrzania, uszkodzenia izolacji albo pożaru. Należy znaleźć przyczynę przerwy i zamontować część o potwierdzonej zgodności.
Czy ciągłość termostatu oznacza, że nie trzeba go wymieniać?
Nie zawsze. Pomiar na zimno wykrywa przerwę w stykach, ale nie sprawdza temperatury rozłączania, ponownego załączenia ani zachowania termostatu po dłuższym nagrzaniu. Przy słabym grzaniu lub przegrzewaniu potrzebna jest ocena jego pracy w temperaturze.
Co sprawdzić, gdy pokrętło obraca się bez zmiany temperatury?
Sprawdź gniazdo pokrętła MP/633-001, przedłużkę MP/633-023 i oś termostatu. Pęknięty element pośredni może nie przenosić obrotu, dlatego wymiana samego termostatu nie zawsze rozwiąże problem.
Jakie dane są potrzebne do zamówienia części?
Odczytaj z tabliczki pełny model S-633G, a z wymontowanego elementu jego symbol i oznaczenia. Następnie porównaj mocowanie, złącza, wymiary oraz sposób współpracy z pozostałymi częściami. Zdjęcia tabliczki i starego podzespołu ułatwiają potwierdzenie właściwego wariantu.
