Karbownica, LN-2004
Części do karbownicy MPM LN-2004 obejmują między innymi wymienne przystawki, zespoły płytek grzejnych, termostat, wyłącznik, przewód i elementy obudowy. Gdy urządzenie nie grzeje, działa przerywanie albo nie utrzymuje płytek, warto najpierw ustalić miejsce usterki. Dobór według modelu LN-2004 i oznaczenia części ogranicza ryzyko pomylenia podobnych elementów.
Jakie części występują w karbownicy MPM LN-2004?
MPM LN-2004 jest urządzeniem z jednym poziomem temperatury oraz wymiennymi metalowymi płytkami przeznaczonymi do prostowania, falowania i karbowania włosów. W konstrukcji występują zarówno części dostępne bez rozbierania obudowy, jak i podzespoły wewnętrzne pracujące przy napięciu sieciowym.
Do elementów istotnych podczas naprawy należą:

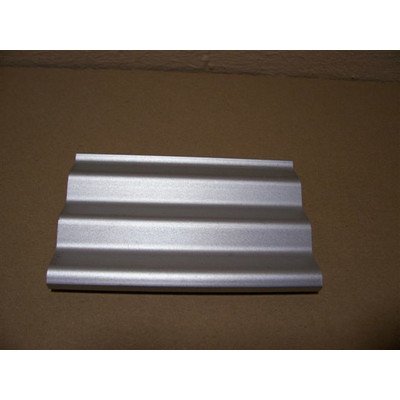

- przystawki proste oraz karbujące małe lub duże fale,
- górny i dolny zespół płytki grzejnej z grzałką i zatrzaskiem,
- termostat wraz ze sprężyną i obudową,
- wyłącznik oraz dioda sygnalizacyjna,
- płytka elektryczna i przewody wewnętrzne,
- przewód zasilający, odgiętka i obciążka przewodu,
- obudowy, tuleje, uchwyt i pozostałe mocowania.
Nie należy mylić zdejmowanej przystawki formującej włosy z wewnętrznym zespołem płytki grzejnej. Podobny kształt nie oznacza, że części pełnią tę samą funkcję lub można je stosować zamiennie.
Karbownica nie włącza się i nie grzeje
Brak kontrolki oraz nagrzewania wskazuje na przerwę we wspólnej części obwodu zasilania. Nie przesądza jednak, czy uszkodzony jest przewód, wyłącznik, termostat, połączenie wewnętrzne czy element grzejny.
Diagnostykę warto prowadzić w następującej kolejności:
- Sprawdzenie gniazda – podłącz do niego inne sprawne urządzenie. Pozwala to wykluczyć brak zasilania, ale nie potwierdza sprawności karbownicy.
- Oględziny przewodu i odgiętki – pęknięcia, nadtopienia albo działanie zależne od położenia kabla sugerują uszkodzenie żyły, zwłaszcza przy wejściu do obudowy.
- Kontrola wyłącznika – wypalone lub luźne styki mogą całkowicie odcinać zasilanie.
- Sprawdzenie połączeń wewnętrznych – należy szukać wysuniętych konektorów, przegrzanych styków, pękniętych przewodów i śladów łuku elektrycznego.
- Pomiar termostatu i obwodów grzejnych – przerwa w którymkolwiek elemencie połączonym szeregowo może unieruchomić urządzenie.
Jeśli karbownica włącza się tylko po poruszeniu przewodem, nie należy dalej jej używać. Iskrzenie w uszkodzonej żyle lub przy zacisku może doprowadzić do przegrzania obudowy i porażenia.
Kontrolka świeci, ale płytki pozostają zimne
Świecąca dioda potwierdza jedynie działanie jej własnego obwodu w danym układzie. Nie dowodzi, że prąd dociera do obu grzałek. Przy takim objawie trzeba sprawdzić:
- ciągłość przewodów prowadzących do płytek,
- zaciski przy przegubie i wewnątrz ramion,
- termostat oraz jego osadzenie przy części ogrzewanej,
- oddzielnie górny i dolny zespół grzejny,
- płytkę elektryczną pod kątem pękniętych połączeń i przegrzanych pól.
Jeżeli nagrzewa się tylko jedno ramię, bardziej prawdopodobne jest uszkodzenie grzałki, przewodu albo połączenia po stronie zimnej płytki niż awaria wspólnego przewodu zasilającego. Trzeba jednak prześledzić rzeczywisty przebieg przewodów, ponieważ szczegóły połączenia mogą zależeć od wykonania urządzenia.
Jak wykonać pomiary miernikiem?
Pomiary rezystancji i ciągłości wykonuje się wyłącznie po wyjęciu wtyczki z gniazda oraz całkowitym ostygnięciu urządzenia. Przed rozłączeniem przewodów warto zrobić wyraźne zdjęcia ich położenia.
Opisane czynności serwisowe wymagają wiedzy z zakresu urządzeń zasilanych napięciem sieciowym, właściwych narzędzi i umiejętności oceny izolacji. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Pomiar przewodu zasilającego
Miernik ustaw na test ciągłości albo niski zakres rezystancji. Każdą żyłę sprawdzaj osobno między odpowiednim stykiem wtyczki a odłączonym końcem przewodu wewnątrz urządzenia.
- stabilna mała rezystancja oznacza zachowaną ciągłość żyły,
- wskazanie OL lub nieskończonej rezystancji oznacza przerwę,
- wynik zmieniający się podczas delikatnego zginania przewodu przy odgiętce wskazuje na uszkodzenie okresowe.
Test ciągłości nie ocenia stanu izolacji między żyłami ani bezpieczeństwa przewodu pod obciążeniem. Przewód z nadtopieniem, odsłoniętą żyłą lub śladami zwarcia należy wymienić, nawet jeśli chwilowo przechodzi podstawowy pomiar.
Pomiar wyłącznika
Wyłącznik należy odłączyć przynajmniej z jednej strony, aby pozostałe ścieżki obwodu nie zafałszowały wyniku. W pozycji włączonej styki powinny przewodzić, a w pozycji wyłączonej wykazywać przerwę. Niestabilny wynik przy nieruchomym przełączniku może oznaczać zużycie lub zabrudzenie styków.
Pomiar grzałki
Końcówki badanego zespołu grzejnego trzeba odizolować od pozostałej części obwodu. Sprawna grzałka powinna mieć skończoną rezystancję, natomiast OL wskazuje na przerwę w obwodzie grzejnym lub jego połączeniu.
Nie ma podstaw do przyjmowania jednej uniwersalnej wartości rezystancji dla wszystkich płytek. Wynik należy porównać z dokumentacją konkretnego podzespołu albo z drugim, konstrukcyjnie takim samym zespołem, jeżeli oba mają identyczne oznaczenie. Sama ciągłość nie wyklucza zwarcia międzyzwojowego, przebicia izolacji ani usterki ujawniającej się dopiero po rozgrzaniu.
Kontrola termostatu
Termostat sprawdza się pod kątem ciągłości styków w stanie zimnym oraz zmian podczas kontrolowanego ogrzewania, ale oczekiwane zachowanie zależy od jego typu i sposobu włączenia. Nie należy uznawać otwartego lub zamkniętego styku za prawidłowy wyłącznie na podstawie ogólnej zasady.
W modelu z jednym poziomem temperatury należy również skontrolować mechaniczne osadzenie termostatu, jego sprężynę i kontakt cieplny z zespołem grzejnym. Poprawny pomiar na zimno nie potwierdza, że termostat przełącza się we właściwej temperaturze.
Urządzenie przegrzewa się lub grzeje nierówno
Nadmierna temperatura, zapach przegrzanej izolacji, odbarwienie obudowy albo brak cyklicznej regulacji są sygnałem do natychmiastowego odłączenia karbownicy. Możliwe przyczyny to uszkodzony lub źle osadzony termostat, zablokowane styki, niewłaściwa część zamienna albo błąd montażu.
Termostatu i innych zabezpieczeń nie wolno mostkować. Chwilowe uruchomienie urządzenia po takim zabiegu nie potwierdza bezpiecznej naprawy i może doprowadzić do niekontrolowanego wzrostu temperatury.
Nierównomierne nagrzewanie może natomiast wynikać z:
- przerwy w jednym z zespołów grzejnych,
- luźnego zacisku przewodu,
- nieprawidłowo osadzonej płytki lub przystawki,
- odkształcenia obudowy ograniczającego docisk,
- zabrudzenia między przystawką a powierzchnią przekazującą ciepło.
Wymiana płytek i przystawek
Przystawki stylizujące można zdejmować dopiero po odłączeniu urządzenia i pełnym ostygnięciu. Przed podważaniem należy zwolnić przeznaczony do tego zatrzask. Użycie siły może uszkodzić przystawkę, zatrzask zespołu grzejnego albo obudowę.
Po założeniu element powinien leżeć równo, nie przesuwać się przy zamykaniu ramion i nie wypadać po lekkim pociągnięciu. Jeśli zatrzask nie blokuje części, trzeba ustalić, czy zużyła się przystawka, mechanizm płytki grzejnej czy punkt mocowania w obudowie. Zakup samej nakładki nie naprawi pękniętego zatrzasku należącego do zespołu grzejnego.
Jak dostać się do części wewnętrznych?
Przed demontażem zdejmij wymienne przystawki. Obudowę należy otwierać dopiero po odnalezieniu wszystkich elementów mocujących; podważanie nadal skręconych połówek może złamać zaczepy lub zdeformować uchwyt.
Podczas rozbierania:
- dokumentuj położenie przewodów i elementów izolacyjnych,
- nie ciągnij za przewody podczas rozłączania konektorów,
- zachowaj tuleje, sprężyny i elementy mechanizmu w kolejności demontażu,
- sprawdź, czy przewody nie były przyciśnięte obudową lub przetarte przy przegubie,
- nie zmieniaj przebiegu przewodów w pobliżu rozgrzewanych płytek.
Po wymianie przewód zasilający musi być prawidłowo unieruchomiony przez odgiętkę i obciążkę. Luźny kabel może przenosić siłę bezpośrednio na zaciski. Przed użyciem urządzenia trzeba skontrolować zamknięcie obudowy, działanie wyłącznika, stabilność płytek oraz stan izolacji.
Jak dobrać część do MPM LN-2004?
Podstawą doboru jest pełne oznaczenie MPM LN-2004 oraz numer części, na przykład z rodziny oznaczeń MP/LN4-…. Nie należy kupować elementu tylko dlatego, że wygląda jak część z innej karbownicy MPM.
Przed zamówieniem porównaj:
- numer katalogowy starej części,
- przeznaczenie dla górnego lub dolnego ramienia,
- rodzaj przystawki: prosta, małe fale albo duże fale,
- położenie i wykonanie zatrzasków,
- kształt obudowy i punkty mocowania,
- liczbę oraz układ przyłączy elektrycznych,
- oznaczenia termostatu, wyłącznika lub płytki elektrycznej.
W przypadku płytek szczególnie ważne jest rozróżnienie strony montażu. Górny i dolny zespół mogą różnić się mocowaniem, przebiegiem przewodów i współpracującymi elementami, mimo podobnego wyglądu.
Jeśli urządzenie ma inne oznaczenie niż LN-2004, przejdź do kategorii części do karbownic MPM i wybierz właściwy model. Przed zakupem części elektrycznej porównaj także jej pełne oznaczenie ze zdemontowanym podzespołem.
FAQ – części i naprawa karbownicy MPM LN-2004
Dlaczego kontrolka świeci, ale karbownica nie grzeje?
Kontrolka nie potwierdza ciągłości całego obwodu grzejnego. Należy oddzielnie sprawdzić przewody, termostat oraz górną i dolną grzałkę. Jeśli zimne jest tylko jedno ramię, diagnostykę rozpocznij od jego zespołu grzejnego i połączeń.
Czy można sprawdzić grzałkę bez rozbierania urządzenia?
Oględziny zewnętrzne nie wystarczą. Wiarygodny pomiar ciągłości wymaga dostępu do przyłączy i zwykle odłączenia co najmniej jednego przewodu, ponieważ pozostałe elementy obwodu mogą zmienić odczyt.
Czy uszkodzony termostat można zmostkować?
Nie. Termostat wpływa na ograniczenie temperatury. Jego trwałe zmostkowanie grozi przegrzaniem płytek, stopieniem obudowy, uszkodzeniem włosów, pożarem lub porażeniem.
Dlaczego karbownica działa tylko po poruszeniu przewodem?
Taki objaw wskazuje przede wszystkim na przerwaną żyłę przewodu albo luźne połączenie przy odgiętce lub wewnętrznym zacisku. Urządzenie należy odłączyć i sprawdzić każdą żyłę miernikiem, jednocześnie delikatnie zginając kabel w podejrzanym miejscu.
Czy wszystkie płytki do karbownic MPM pasują do LN-2004?
Nie. Różne modele mogą mieć inne wymiary, zatrzaski i sposób przekazywania ciepła. Do LN-2004 należy wybierać przystawkę albo zespół grzejny przypisany katalogowo do tego modelu i właściwej strony montażu.
Co sprawdzić po wymianie części?
Przed podłączeniem sprawdź ułożenie przewodów, zamocowanie odgiętki, izolację połączeń, działanie zatrzasków i zamknięcie obudowy. Pierwsza próba powinna potwierdzić równomierne nagrzewanie obu ramion, prawidłową pracę wyłącznika i brak zapachu przegrzanej izolacji.
