Prostownica do włosów, BWT-B54
Części do prostownicy MPM BWT-B54 pozwalają usunąć problemy z nagrzewaniem, zasilaniem, regulacją temperatury i mechanizmem ramion. Przed zakupem ustal, czy uszkodzona jest grzałka, czujnik, termostat, przewód, wyłącznik czy płytka sterująca. Właściwy element dobieraj według pełnego oznaczenia urządzenia, wariantu wykonania i kodu części rozpoczynającego się od MP/B54.
Jak rozpoznać usterkę prostownicy MPM BWT-B54?
W prostownicy BWT-B54 układ grzejny współpracuje między innymi z termostatem, czujnikiem temperatury, wyłącznikiem i płytką elektroniczną. Dlatego brak grzania nie oznacza automatycznie uszkodzenia grzałki. Przyczyną może być również przerwa w przewodzie zasilającym, wypalony styk, poluzowane połączenie albo niesprawny element regulacji.
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak rozumieć wynik |
| Prostownica nie reaguje i wskaźnik nie świeci | gniazdo, przewód zasilający, wyłącznik, połączenia, płytka elektroniczna | stan kabla i osłony, ciągłość żył od wtyczki do wnętrza urządzenia, działanie wyłącznika | przerwa wskazuje miejsce utraty zasilania; sprawny kabel i wyłącznik kierują diagnostykę w stronę płytki oraz zabezpieczeń |
| Wskaźnik świeci, ale obie płyty są zimne | obwód grzałek, termostat, czujnik temperatury, połączenia lub sterowanie | ciągłość grzałek i elementów połączonych z nimi szeregowo | świecąca dioda potwierdza tylko działanie jej obwodu, a nie doprowadzenie energii do grzałek |
| Nagrzewa się tylko jedna płyta | grzałka jednej płyty, przewód przechodzący przez zawias, złącze lub styk | porównać ciągłość obu torów grzejnych i obejrzeć przewody w części ruchomej | przerwa w jednym torze zawęża usterkę do konkretnej strony, ale trzeba sprawdzić również jej przewody |
| Urządzenie działa po poruszeniu kablem | pęknięta żyła przewodu lub uszkodzenie przy odgiętce | oględziny i pomiar ciągłości podczas delikatnego zginania odłączonego kabla | zmienny wynik potwierdza połączenie przerywane; takiej prostownicy nie należy dalej używać |
| Temperatura jest niestabilna albo urządzenie przegrzewa się | czujnik, termostat, płytka sterująca, zły docisk czujnika lub grzałki | kontrola połączeń i zachowania rezystancji czujnika przy zmianie temperatury | skoki, przerwa lub zwarcie mogą wskazywać na czujnik; płynna zmiana nie potwierdza jednak całego układu sterowania |
| Płyty grzeją, ale wskaźnik nie działa | wskaźnik diodowy, jego rezystor lub połączenie | oględziny i ciągłość połączeń obwodu wskaźnika | sprawne grzanie oznacza, że sama niesprawna dioda nie jest przyczyną braku temperatury |
Co sprawdzić przed rozebraniem urządzenia?
Najpierw odłącz prostownicę od gniazda, pozostaw ją do całkowitego ostygnięcia i obejrzyj ją z zewnątrz. Szczególnie istotne są:
- przecięcia, spłaszczenia i przebarwienia przewodu zasilającego;
- miejsce wejścia kabla do rękojeści oraz stan elastycznej osłony;
- luzy zawiasu, pęknięte zaślepki i nierówny docisk płyt;
- pęknięcia ceramicznej powierzchni grzejnej;
- zapach przegrzanej izolacji, ślady iskrzenia lub stopione fragmenty obudowy.
Jeśli kabel ma odsłonięte żyły, obudowa jest nadtopiona albo prostownica iskrzy, nie należy ponownie podłączać jej do zasilania. Samo owinięcie przewodu taśmą nie odtwarza jego izolacji, odciążenia mechanicznego ani odporności cieplnej.
Jak wykonać podstawowe pomiary?
Pomiary rezystancji i ciągłości wykonuje się wyłącznie przy urządzeniu odłączonym od sieci i po ostygnięciu płyt. Przed badaniem podzespołu warto odłączyć przynajmniej jeden jego przewód. Pomiar wykonywany w zmontowanym obwodzie może przebiegać przez inne elementy i dawać pozornie prawidłowy wynik.
Przewód zasilający i wyłącznik
Ustaw miernik na test ciągłości lub niski zakres rezystancji. Sprawdź osobno drogę od każdego styku wtyczki do miejsca podłączenia odpowiedniej żyły wewnątrz prostownicy. Wynik powinien być stabilny. Brak ciągłości albo wskazania zmieniające się podczas delikatnego poruszania przewodem świadczą o przerwie lub nadłamanej żyle.
Wyłącznik bada się między jego właściwymi stykami w obu pozycjach. W pozycji włączenia powinien zamykać przewidziany tor, a w pozycji wyłączenia go rozłączać. Układ wyprowadzeń należy ustalić z połączeń konkretnego egzemplarza — identycznie wyglądające przełączniki mogą mieć inne przypisanie styków.

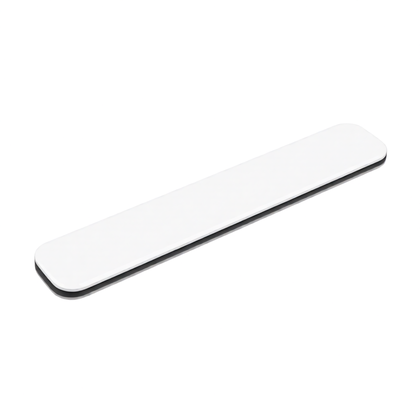

Grzałka płyty ceramicznej
Po odłączeniu grzałki zmierz rezystancję między jej wyprowadzeniami. Stabilna, skończona wartość oznacza, że element nie ma całkowitej przerwy. Wskazanie poza zakresem może oznaczać przerwaną grzałkę, uszkodzony przewód doprowadzający albo połączenie przy płycie.
Nie ma jednej prawidłowej rezystancji dla wszystkich prostownic ani wszystkich wariantów grzałek. Sam pomiar ciągłości nie wykryje też usterki pojawiającej się dopiero po rozgrzaniu, przebicia izolacji czy niewłaściwego przekazywania ciepła na płytę.
Termostat i czujnik temperatury
Termostat należy sprawdzić jako element przełączający obwód grzania. Jego stan może zależeć od temperatury i położenia regulatora, dlatego pojedynczy pomiar bez znajomości warunków pracy nie zawsze rozstrzyga o sprawności.
Opornik czujnika temperatury bada się po odłączeniu od płytki. Rezystancja powinna zmieniać się płynnie podczas kontrolowanego ogrzewania i chłodzenia czujnika. Przerwa, zwarcie albo gwałtowne zaniki wskazań sugerują uszkodzenie. Dokładną wartość w określonej temperaturze można oceniać tylko na podstawie charakterystyki właściwej dla części MP/B54-022 lub przez porównanie z potwierdzonym, sprawnym elementem.
Nie ogrzewaj czujnika płomieniem ani nie doprowadzaj do temperatury mogącej uszkodzić jego izolację. Do obserwacji zmian wystarcza łagodne, równomierne źródło ciepła.
Kiedy podejrzewać płytkę elektroniczną?
Płytkę MP/B54-025 warto diagnozować dopiero po potwierdzeniu sprawności przewodu, wyłącznika, grzałek, czujnika, termostatu i połączeń. Oględziny mogą ujawnić nadpalone rezystory, pęknięte luty, korozję lub przegrzane złącza, ale brak widocznych uszkodzeń nie potwierdza sprawności elektroniki.
Pomiary w pracującym urządzeniu dotyczą obwodów połączonych z napięciem sieciowym. Wymagają kwalifikacji, doświadczenia, odpowiednich przyrządów i warunków stanowiskowych. Nie są przeznaczone dla osoby bez przygotowania. Nie wolno omijać termostatu, czujnika ani zabezpieczenia termicznego w celu sprawdzenia, czy płyty zaczną grzać.
Dostęp do części i demontaż BWT-B54
Konstrukcja tej prostownicy obejmuje zaślepki zawiasu, sprężynę, wewnętrzne części obudowy oraz osłony przewodu i grzałki. Demontaż należy prowadzić bez wymuszania ruchu ramion:
- Odłącz urządzenie, pozostaw do ostygnięcia i przygotuj pojemnik na niewielkie śruby oraz wkręty.
- Zrób zdjęcia położenia osłon, przewodów i połączeń przed ich odłączeniem.
- Zdejmuj zaślepki oraz elementy rękojeści ostrożnie, sprawdzając, czy nie zakrywają mocowań.
- Rozdzielaj części obudowy stopniowo. Sprężyna zawiasu może zostać zwolniona po odsunięciu ramion lub osłony.
- Oznacz przewody przed odłączeniem płytki, termostatu, czujnika i grzałek.
- Przy wyjmowaniu płyty grzejnej zachowaj kolejność osłon, izolatorów mikowych i elementów dociskowych.
Osłona mikowa MP/B54-009 izoluje cieplnie i elektrycznie elementy układu grzejnego. Nie należy jej zastępować papierem, folią, przypadkowym tworzywem ani montować pękniętej. Równie ważne jest poprawne osadzenie osłon przewodu MP/B54-011 i MP/B54-014, aby żyły nie zostały przycięte obudową lub uszkodzone podczas pracy zawiasu.
Na co zwrócić uwagę podczas składania?
Przewody powinny przebiegać w fabrycznych kanałach, z dala od gorących części i krawędzi obudowy. Odgiętka kabla musi przejmować naprężenia, zamiast przenosić je na zaciski elektryczne. Płyta ceramiczna powinna być osadzona bez naprężeń, a czujnik temperatury i elementy dociskowe muszą wrócić na właściwe miejsca.
Nie należy skracać elementu grzejnego, zastępować zabezpieczeń drutem ani montować termostatu o przypadkowych parametrach. Po naprawie elektrycznej wskazana jest kontrola ciągłości przewodu ochronnego, jeżeli występuje, rezystancji izolacji, poboru prądu i regulacji temperatury. Takie sprawdzenie powinien wykonać technik dysponujący odpowiednimi przyrządami.
Jak dobrać części do prostownicy MPM BWT-B54?
Podstawą doboru jest pełne oznaczenie z obudowy lub tabliczki urządzenia. Sprawdź, czy występuje samo BWT-B54, czy również dodatkowy sufiks wariantu. Następnie odczytaj kod starego elementu, na przykład MP/B54-006 dla przewodu, MP/B54-013 dla grzałki albo MP/B54-022 dla czujnika.
Przy wyborze części porównaj również:
- stronę montażu — płyta górna i dolna nie muszą być zamienne;
- kształt obudowy, położenie mocowań i prowadzenie przewodów;
- rodzaj złącza i liczbę wyprowadzeń;
- wymiary płyty lub osłony;
- parametry termostatu, czujnika i elementów grzejnych;
- kompletność zestawu — nazwa „kompletna płytka” nie oznacza, że zawiera pozostałe części prostownicy.
Nie dobieraj elementu wyłącznie po zdjęciu. Podobna obudowa albo pasujące złącze nie potwierdzają parametrów elektrycznych. Jeżeli oznaczenie urządzenia wskazuje inny model, przejdź do kategorii prostownicy BWT-B46 lub prostownicy BWT-B88. Pozostałe modele są dostępne w kategorii części do prostownic MPM.
FAQ – części i naprawa prostownicy BWT-B54
Czy świecąca dioda oznacza, że grzałka jest sprawna?
Nie. Wskaźnik może działać mimo przerwy w grzałce, przewodzie prowadzącym do płyty, termostacie albo obwodzie sterującym. Potrzebny jest oddzielny pomiar każdego toru grzejnego.
Dlaczego prostownica działa tylko po poruszeniu przewodem?
Taki objaw wskazuje na połączenie przerywane, zwykle w kablu, odgiętce lub obrotowym wejściu przewodu. Urządzenie należy odłączyć i zmierzyć ciągłość żył. Dalsze poruszanie podłączonym kablem grozi zwarciem, iskrzeniem i porażeniem.
Czy grzałkę można naprawić przez połączenie przerwanego miejsca?
Nie należy wykonywać prowizorycznych połączeń elementu grzejnego. Zmiana jego długości, przekroju lub sposobu mocowania wpływa na moc i temperaturę. Bezpiecznym rozwiązaniem jest zastosowanie właściwej grzałki przeznaczonej do odpowiedniego wariantu urządzenia.
Czy prawidłowa rezystancja czujnika potwierdza jego sprawność?
Nie w pełni. Wartość musi odpowiadać temperaturze i charakterystyce konkretnego czujnika. Dodatkowo element może tracić połączenie dopiero po rozgrzaniu. Oprócz pojedynczego wyniku warto obserwować płynność zmian podczas ogrzewania i chłodzenia.
Czy można uruchomić prostownicę bez termostatu lub czujnika?
Nie. Ominięcie układu regulacji może spowodować niekontrolowany wzrost temperatury, uszkodzenie obudowy, pożar lub oparzenie. Zabezpieczeń nie wolno mostkować nawet na próbę.
Jakie dane przygotować do doboru części?
Odczytaj pełne oznaczenie prostownicy wraz z ewentualnym sufiksem, kod wymontowanego elementu MP/B54-xxx oraz porównaj mocowanie i połączenia. Gdy nadruk jest nieczytelny, przygotuj zdjęcie oznaczenia urządzenia, całej części i jej złączy.
