Wentylator stojący, SP-40M
Części do wentylatora stojącego MPM Product SP-40M dobieraj po pełnym modelu i cechach uszkodzonego elementu: wymiarach, mocowaniu, stronie montażu oraz oznaczeniu. Brak obrotów, słaby nawiew, hałas lub niesprawna oscylacja mogą mieć różne przyczyny, dlatego przed zakupem warto sprawdzić śmigło, osłony, podstawę, przełącznik, przewód i napęd.
Części do wentylatora MPM Product SP-40M a rodzaj usterki

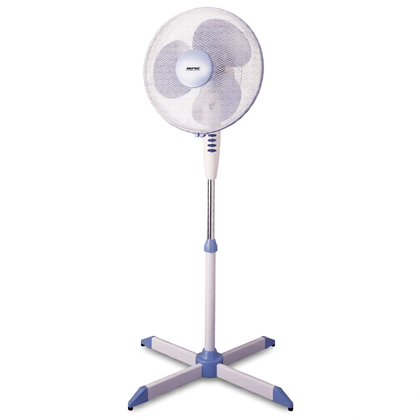

MPM Product SP-40M jest stojącym wentylatorem z trzema prędkościami nawiewu, regulowaną wysokością i mechanizmem obrotu głowicy. W jego konstrukcji współpracują części mechaniczne, takie jak śmigło, osłony, nakrętki, przegub, rury stojaka i podstawa, oraz elementy elektryczne: przewód zasilający, przełącznik prędkości, połączenia i napęd.
Przed zamówieniem części ustal, czy problem dotyczy przepływu powietrza, stabilności konstrukcji, oscylacji czy zasilania silnika. Ten sam objaw może wynikać z kilku usterek, a wymiana elementu na próbę często nie rozwiązuje problemu.
| Objaw | Co może być przyczyną | Co sprawdzić po odłączeniu zasilania | Jak rozumieć wynik |
| Wentylator nie reaguje na żaden klawisz | gniazdo, przewód, odciążka przewodu, złącze, przełącznik, zabezpieczenie termiczne lub silnik | stan przewodu i wtyczki, nadpalenia, luźne wsuwki oraz ciągłość przewodu i przełącznika | przerwa wskazuje uszkodzony tor zasilania, ale prawidłowa ciągłość nie potwierdza pracy silnika pod obciążeniem |
| Silnik buczy, a śmigło nie rusza | zablokowane śmigło, tarcie o osłonę, zużyte panewki lub łożyska, kondensator pracy albo uzwojenie | swobodę obrotu wału, bicie śmigła, odstęp od osłon i pojemność kondensatora, jeżeli występuje | opór mechaniczny kieruje diagnostykę na napęd i mocowanie; swobodny wał nie wyklucza usterki elektrycznej |
| Działa tylko jedna prędkość | przełącznik, przewód między przełącznikiem a silnikiem lub odczep uzwojenia | styki odpowiedniego klawisza i ciągłość poszczególnych torów | sprawny klawisz przy przerwie jednego obwodu silnika wskazuje problem dalej w instalacji lub uzwojeniu |
| Nawiew jest słaby na wszystkich biegach | kurz na śmigle i osłonach, śmigło ocierające, niewłaściwe osadzenie albo opory wału | czystość, kierunek i głębokość osadzenia śmigła oraz swobodę obrotu | poprawa po czyszczeniu lub korekcie mocowania potwierdza przyczynę mechaniczną; brak poprawy wymaga kontroli napędu |
| Wentylator stuka lub mocno wibruje | pęknięte albo odkształcone śmigło, luźna nakrętka, krzywa osłona, luźny przegub lub niestabilna podstawa | stan każdej łopatki, centryczne osadzenie, mocowania osłon, przegubu, rur i nóżek | nierównomierne bicie po ponownym osadzeniu zwykle oznacza deformację śmigła lub wału |
| Śmigło pracuje, ale głowica nie oscyluje | przycisk oscylacji, trzpień, przekładnia, łącznik lub podstawa obrotu | pęknięcia, nadmierny luz i zablokowanie mechanizmu | ruch silnika bez przeniesienia na głowicę wskazuje uszkodzenie elementu mechanizmu, nie głównego przełącznika prędkości |
Co sprawdzić przed rozbieraniem wentylatora
Najpierw odłącz wtyczkę i ustaw urządzenie na stabilnej powierzchni. Nie uruchamiaj wentylatora bez kompletnej przedniej i tylnej osłony. Nie próbuj również rozpędzać śmigła palcem przy podłączonym zasilaniu — taki test grozi kontaktem z wirującą częścią i nie pozwala bezpiecznie rozstrzygnąć, czy uszkodzony jest kondensator, uzwojenie czy mechanika.
Wykonaj kolejno proste kontrole:
- Obróć śmigło ręką przy odłączonym zasilaniu. Powinno poruszać się płynnie, bez ocierania i wyraźnych punktowych oporów. Szybkie zatrzymywanie się może wynikać z tarcia osłony, zbyt mocnego lub krzywego osadzenia śmigła albo zużycia podparcia wału.
- Sprawdź odstęp łopatek od osłon. Wygięta kratka może powodować hałas, spadek obrotów i przeciążenie silnika mimo sprawnego napędu.
- Skontroluj podstawę i stojak. Pęknięta zaślepka, brak nóżki antypoślizgowej, niedokręcona blokada rury lub uszkodzony przegub przenoszą drgania i mogą być mylnie rozpoznane jako awaria silnika.
- Obejrzyj przewód. Zagięcie przy wejściu do obudowy, przecięta izolacja, ślady przegrzania lub luźna odciążka są podstawą do wymiany uszkodzonego elementu, a nie do zaklejania przewodu.
- Porównaj działanie wszystkich klawiszy. Brak tylko jednego biegu bardziej wskazuje na konkretny styk, przewód lub odczep niż na całkowitą awarię zasilania.
Jeżeli wentylator przewrócił się podczas pracy i śmigło pozostawało zablokowane, nie ograniczaj kontroli do wymiany śmigła. Zatrzymany silnik mógł się przegrzać, dlatego przed ponownym uruchomieniem trzeba sprawdzić swobodę wału, zapach spalenizny, przebarwienia połączeń oraz stan obwodów silnika.
Jak sprawdzić przełącznik, przewód i silnik miernikiem
Pomiary rezystancji i ciągłości wykonuje się wyłącznie po odłączeniu urządzenia od sieci. Dla uniknięcia odczytu przez równoległe obwody należy zidentyfikować przewody i odłączyć przynajmniej badaną końcówkę. Przed rozpinaniem zrób zdjęcie połączeń i oznacz wsuwki — kolory przewodów nie są uniwersalnym schematem.
Przewód i przełącznik prędkości
Multimetr ustawiony na test ciągłości pozwala wykryć przerwę w przewodzie, odciążce lub styku przełącznika. Po wybraniu danego biegu odpowiedni tor powinien zostać zamknięty, natomiast pozostałe mogą pozostawać rozłączone zależnie od konstrukcji przełącznika.
Brak ciągłości na jednym położeniu przy poprawnym działaniu pozostałych klawiszy uzasadnia podejrzenie przełącznika. Sam sygnał ciągłości nie potwierdza jednak, że nadpalony styk przewodzi prawidłowo pod obciążeniem. Styk może mieć podwyższoną rezystancję, nagrzewać się i przerywać dopiero podczas pracy.
Obwody silnika
W silniku wielobiegowym można sprawdzić, czy pomiędzy przewodem wspólnym a poszczególnymi wyprowadzeniami występuje ciągłość. Wynik OL po prawidłowym odizolowaniu badanego obwodu wskazuje przerwę. Nie należy natomiast uznawać każdej niskiej rezystancji za zwarcie — wartości zależą od konstrukcji uzwojeń i wymagają porównania ze schematem lub sprawnym silnikiem tego samego wykonania.
Zwykły test ciągłości nie wykrywa wszystkich zwarć międzyzwojowych i nie zastępuje pomiaru rezystancji izolacji odpowiednim przyrządem. Jeżeli silnik ma zapach spalenizny, szybko się nagrzewa lub po uruchomieniu pobiera nieprawidłowy prąd, potrzebna jest diagnostyka serwisowa.
Pomiary pod napięciem sieciowym są przeznaczone wyłącznie dla wykwalifikowanego technika. Wymagają właściwego miernika, zabezpieczenia stanowiska, znajomości schematu i procedur ochrony przeciwporażeniowej. Nie są przeznaczone dla osoby bez przygotowania.
Kondensator silnika — kiedy ma znaczenie i jak go ocenić
Jeżeli w danym wykonaniu SP-40M zastosowano kondensator pracy silnika, jego zużycie może powodować buczenie, problemy z rozruchem, wolniejsze obroty lub nagrzewanie napędu. Takie objawy nie są jednak dowodem uszkodzenia kondensatora, ponieważ podobnie zachowuje się silnik z zablokowanym wałem, uszkodzonym uzwojeniem albo słabym stykiem przełącznika.
Prawidłowa kontrola pojemności wygląda następująco:
- odłącz urządzenie i potwierdź miernikiem brak napięcia;
- bezpiecznie rozładuj kondensator przez odpowiednio dobrany rezystor, a następnie ponownie sprawdź napięcie na jego końcówkach;
- odłącz co najmniej jedną końcówkę kondensatora od obwodu;
- ustaw multimetr na pomiar pojemności i porównaj wynik z wartością oraz tolerancją podaną na obudowie części;
- przy doborze zachowaj właściwy typ kondensatora do pracy z napięciem przemiennym, pojemność, co najmniej wymaganą klasę napięciową, sposób wyprowadzenia i wymiary montażowe.
Brak wybrzuszenia lub pęknięcia nie potwierdza sprawności. Kondensator może wyglądać prawidłowo, a mieć obniżoną pojemność. Z kolei wynik zgodny z oznaczeniem nie wyklucza całkowicie usterki ujawniającej się dopiero po nagrzaniu lub pod obciążeniem.
Nie zastępuj kondensatora elementem o przypadkowo większej pojemności i nie zwieraj jego przewodów. Wartość należy odczytać z części zamontowanej w konkretnym egzemplarzu, ponieważ nie ma jednej pojemności właściwej dla wszystkich wentylatorów stojących.
Jak uzyskać dostęp do śmigła i osłon
W typowym wentylatorze tego rodzaju dostęp do głowicy rozpoczyna się od przedniej osłony. Szczegóły mocowania mogą różnić się między seriami, dlatego przed odkręceniem nakrętki sprawdź widoczne oznaczenie kierunku gwintu.
- Odłącz zasilanie i połóż lub ustaw wentylator tak, aby głowica nie opadła podczas pracy.
- Zrób zdjęcie ułożenia osłon, zacisków, podkładek i nakrętek.
- Zwolnij zaczepy lub element skręcający przednią i tylną osłonę, a następnie zdejmij przednią kratkę bez odginania drutów.
- Przytrzymaj śmigło za piastę, nie za końce łopatek, i odkręć jego nakrętkę zgodnie z oznaczeniem na elemencie.
- Zsuń śmigło prosto z wału. Podważanie pojedynczej łopatki może skrzywić piastę albo złamać tworzywo.
- Jeżeli wymieniasz tylną osłonę, zdejmij jej oddzielną nakrętkę i zapamiętaj ustawienie względem obudowy silnika.
Po montażu ręcznie obróć śmigło i sprawdź pełen obrót bez kontaktu z osłoną. Wentylator można uruchomić dopiero po zamontowaniu obu kratek i wszystkich zabezpieczeń.
Naprawa podstawy, przegubu i oscylacji
Luz głowicy może pochodzić ze śruby przegubu, zaślepki, pękniętego gniazda albo zużytej powierzchni dociskowej. Samo mocniejsze dokręcanie nie zawsze pomaga — nadmierna siła może zniszczyć gwint lub zdeformować plastikową obudowę. Pęknięty element mocujący należy wymienić, a nie stabilizować przypadkowym wkrętem.
Przy problemie z oscylacją najpierw ustal, czy mechanizm można włączyć przyciskiem i czy słychać pracę przekładni. Gdy silnik napędza śmigło, lecz głowica pozostaje nieruchoma, sprawdza się trzpień, łącznik, koła przekładni oraz podstawę obrotu. Ruch skokowy, trzaski albo obrót tylko w jedną stronę wskazują na uszkodzenie mechaniczne lub zablokowanie przekładni. Nie obracaj głowicy na siłę przy zazębionym mechanizmie.
W stojaku skontroluj dopasowanie rur, śrubę blokady wysokości, metalowe elementy podstawy, zaślepki i nóżki antypoślizgowe. Po naprawie urządzenie nie może kołysać się ani samoczynnie obniżać głowicy.
Jak dobrać część do wentylatora SP-40M
Podstawą jest pełne oznaczenie MPM Product SP-40M z tabliczki znamionowej. Nazwy SP-40M i SP-40-M mogą pojawiać się w materiałach handlowych, ale nie należy na tej podstawie zakładać zgodności każdej podobnej części.
Przy porównywaniu elementów uwzględnij:
- numer lub oznaczenie wymontowanej części;
- średnicę, kształt piasty i sposób osadzenia śmigła na wale;
- kierunek i średnicę gwintu nakrętki;
- rozstaw oraz rodzaj mocowań osłony, podstawy i przegubu;
- długość, średnicę i sposób blokowania rur stojaka;
- liczbę klawiszy, układ styków i rozmieszczenie wyprowadzeń przełącznika;
- parametry elektryczne przewodu, silnika lub kondensatora;
- stronę montażu i współpracę z sąsiednimi elementami.
Średnica śmigła 400 mm jest cechą tego modelu, lecz sama średnica nie potwierdza zgodności. Dwa śmigła mogą różnić się piastą, głębokością osadzenia, kierunkiem łopatek lub mocowaniem nakrętki. Podobnie identycznie wyglądający przełącznik może mieć inny układ połączeń.
Przed zamówieniem porównaj tabliczkę znamionową, oznaczenie starej części i jej mocowania. Jeśli posiadane urządzenie ma inne oznaczenie, przejdź do kategorii części do wentylatorów MPM Product i wybierz właściwy model.
FAQ — części i naprawa wentylatora MPM SP-40M
Dlaczego wentylator buczy, ale śmigło się nie obraca?
Przyczyną może być tarcie śmigła o osłonę, opór wału, zużyte podparcie wirnika, kondensator pracy lub uszkodzenie uzwojenia. Najpierw przy odłączonym zasilaniu sprawdź swobodę obrotu i mocowanie śmigła. Jeżeli mechanika jest sprawna, potrzebna jest kontrola obwodów silnika oraz kondensatora, jeśli występuje.
Czy brak jednego biegu oznacza uszkodzony silnik?
Nie. Jeden niedziałający bieg może wynikać z uszkodzonego klawisza, nadpalonego styku, przerwanego przewodu lub odczepu uzwojenia. Pomiar ciągłości przełącznika i przewodów pozwala oddzielić usterkę sterowania od problemu wewnątrz silnika.
Czy krzywe śmigło można wyprostować?
Nie zaleca się prostowania zdeformowanych lub pękniętych łopatek. Nierówna geometria powoduje niewyważenie, drgania oraz obciążenie wału. Bezpieczniejszym rozwiązaniem jest wymiana śmigła na element o właściwej średnicy, piaście i sposobie mocowania.
Dlaczego nowa osłona ociera o śmigło?
Osłona może być niecentrycznie założona, wygięta albo niedopasowana do mocowania głowicy. Przyczyną bywa też zbyt płytkie lub zbyt głębokie osadzenie śmigła. Przed uruchomieniem sprawdź ręcznie pełny obrót i równy odstęp każdej łopatki od obu kratek.
Czy do SP-40M pasuje dowolny przełącznik z czterema klawiszami?
Nie. Zewnętrzny wygląd nie określa układu styków ani przypisania wyprowadzeń. Trzeba porównać oznaczenie, liczbę pozycji, schemat połączeń, mocowanie, wymiary obudowy i parametry elektryczne.
Co przygotować, aby prawidłowo dobrać część?
Odczytaj pełny model z tabliczki znamionowej, sfotografuj ją oraz wymontowany element z obu stron. Zapisz oznaczenia, wymiary, liczbę i położenie złączy, kierunek gwintu oraz sposób mocowania. Te dane są bardziej miarodajne niż samo podobieństwo zdjęcia produktu.
