Regulacje do okapów
Regulacje do okapów obejmują przyciski, suwaki, pokrętła, panele i elementy sterujące biegiem silnika oraz oświetleniem. Jeśli okap nie reaguje, działa tylko na wybranym biegu albo sam zmienia ustawienia, najpierw rozróżnij usterkę sterowania od problemu z zasilaniem, silnikiem lub modułem. Część dobieraj po pełnym oznaczeniu okapu, nie tylko po wyglądzie.
Jakie części obejmują regulacje do okapów
Kategoria obejmuje elementy, za pomocą których użytkownik wybiera funkcję lub intensywność pracy okapu. W zależności od konstrukcji mogą to być między innymi:
- mechaniczne przełączniki i przyciski sterujące oświetleniem oraz biegami wentylatora;
- suwaki współpracujące z przełącznikiem silnika;
- pokrętła i ich osie lub elementy mocujące;
- klawiatury, panele przycisków i panele dotykowe;

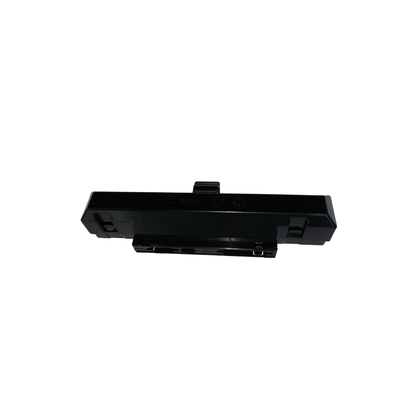

- kompletne zespoły sterujące oraz moduły elektroniki;
- wiązki i złącza znajdujące się pomiędzy panelem a modułem.
Nie każdy problem z regulacją oznacza uszkodzenie samego przycisku. W prostym okapie przełącznik może bezpośrednio podawać zasilanie na wybrany obwód silnika, natomiast w nowszym urządzeniu panel przekazuje sygnał do modułu, a moduł steruje przekaźnikiem, triakiem lub innym elementem wykonawczym. Dlatego część należy identyfikować na podstawie konstrukcji konkretnego modelu.
Objawy i możliwe przyczyny
Okap nie reaguje na żaden przycisk
Jeśli nie działa wentylator, oświetlenie, podświetlenie panelu ani pilot, nie zaczynaj od zakupu przycisku. Możliwe przyczyny obejmują:
- brak zasilania w przewodzie, gnieździe, wyłączniku ściennym albo instalacji zabudowanej;
- przerwę w przewodzie lub luźne złącze;
- uszkodzony bezpiecznik urządzenia;
- awarię zasilacza modułu sterującego;
- uszkodzenie modułu, panelu albo wiązki.
Najpierw sprawdź, czy urządzenie otrzymuje zasilanie zgodnie z instrukcją danego modelu. Jeżeli okap jest całkowicie martwy, a gniazdo działa, podejrzenie przesuwa się z mechanicznego elementu obsługi na obwód zasilania lub elektronikę. Sam fakt, że panel nie świeci, nie pozwala rozstrzygnąć, który element płytki jest uszkodzony.
Działa światło, ale nie działa wentylator
Taki objaw może wskazywać na przełącznik biegu, moduł sterujący, przewód do silnika, kondensator lub sam silnik. W okapie z mechanicznymi przełącznikami warto sprawdzić, czy przyciski mają wyczuwalny skok i czy nie pozostają w pozycji pośredniej. Jeżeli przełącznik jest mechanicznie sprawny, trzeba sprawdzić jego styki oraz dalszy obwód.
Brak pracy silnika na wszystkich biegach sugeruje inną ścieżkę diagnostyczną niż brak tylko jednego biegu. Przy jednym niedziałającym biegu podejrzenie może dotyczyć konkretnego styku, przewodu lub sekcji modułu. Przy braku wszystkich biegów trzeba dodatkowo wykluczyć zasilanie silnika, zabezpieczenie, kondensator i uszkodzenie napędu.
Działa tylko jeden bieg
W prostym układzie wielobiegowym każdy wybrany styk może załączać inny obwód uzwojenia silnika. Po odłączeniu urządzenia od zasilania można sprawdzić ciągłość przełącznika między zaciskiem wspólnym a wyjściem właściwym dla danego biegu. Punkty pomiarowe i sposób przełączania zależą od schematu konkretnego okapu, dlatego nie należy kopiować kolorów przewodów ani numerów pinów z innego modelu.
Jeśli przełącznik zwiera prawidłowo, przyczyny trzeba szukać dalej: w wiązce, module, kondensatorze lub silniku. Pomiar samego przełącznika nie potwierdza sprawności całego obwodu pod obciążeniem.
Przycisk działa tylko po mocnym naciśnięciu albo funkcja przerywa
Typowe podejrzenia to zużyte styki, pęknięty element mechaniczny, zabrudzenie tłuszczem, przesunięta klawiatura albo zimny lut na płytce. Gdy problem reaguje na nacisk, poruszanie suwakiem lub zmianę położenia panelu, warto dokładnie obejrzeć mocowanie, prowadnicę i złącze.
Nie rozpylaj przypadkowych środków czyszczących do wnętrza przełącznika. Mogą rozpuścić osad i przenieść go na płytkę, a także uszkodzić tworzywo lub styki. Jeśli przełącznik jest rozbieralny i przeznaczony do naprawy, należy ocenić jego stan zgodnie z konstrukcją urządzenia; w wielu przypadkach bezpieczniejsza jest wymiana właściwego elementu.
Okap sam się włącza albo zmienia ustawienia
Poza uszkodzonym przyciskiem lub panelem przyczyną może być sklejony styk, wilgoć i tłusty osad, zwarcie w wiązce, awaria modułu, pilota albo automatycznego czujnika temperatury lub zapachu. W modelach z funkcją automatycznego sterowania samoistne uruchomienie nie musi oznaczać usterki, jeśli odpowiada zaprogramowanej funkcji.
Sprawdź, czy problem występuje po użyciu pilota, po czyszczeniu, przy wysuniętej części teleskopowej lub po nagrzaniu płyty. Jeżeli okap włącza się mimo zimnej płyty i wyłączonego sterowania automatycznego, trzeba sprawdzić panel, czujniki, przewody i moduł. Nie należy trwale zwierać wyłączników krańcowych ani omijać zabezpieczeń wysuwanej części okapu.
Co sprawdzić przed zakupem części
Diagnostykę warto prowadzić według kolejności objaw → możliwe przyczyny → sprawdzenie → interpretacja → następny krok:
- Ustal zakres usterki. Sprawdź osobno światło, każdy bieg wentylatora, podświetlenie panelu, wyświetlacz, pilot i ewentualne funkcje automatyczne.
- Sprawdź elementy użytkowe. Oceń, czy przycisk, suwak lub pokrętło porusza się prawidłowo, nie jest pęknięte i nie wypada z prowadnicy.
- Odłącz urządzenie od zasilania. Dopiero wtedy zdejmuj filtry, osłony i panel, aby obejrzeć wtyczki, przewody, ślady przegrzania oraz zabrudzenia.
- Wykonaj pomiar ciągłości przełącznika, jeśli konstrukcja jest mechaniczna. Miernik ustaw na test ciągłości lub niski zakres rezystancji. Przełącznik powinien zmieniać stan zgodnie z pozycją, a nie pozostawać stale rozwarty lub zwarty.
- Porównaj wynik ze schematem modelu. Pomiar może wykazać uszkodzony styk, ale nie potwierdzi poprawnej pracy przełącznika przy obciążeniu ani sprawności silnika lub modułu.
- Jeżeli panel reaguje, lecz odbiornik nie działa, sprawdź dalszy obwód: moduł, przekaźnik lub element wykonawczy, przewody, kondensator i silnik. Nie wymieniaj panelu na próbę.
Pomiar napięcia na podłączonym urządzeniu może obejmować obwody sieciowe i wymaga odpowiednich kwalifikacji, miernika oraz procedury właściwej dla modelu. Osoba bez przygotowania powinna ograniczyć się do oględzin po odłączeniu wtyczki i przekazać pomiary serwisantowi.
Dostęp do przycisków, suwaków i panelu
W okapie podszafkowym elementy regulacji często znajdują się za dolną osłoną, panelem z przyciskami lub częścią teleskopową. W okapie kominowym dostęp może wymagać zdjęcia filtrów, dolnej osłony albo fragmentu obudowy. W modelach dotykowych panel może być połączony taśmą z modułem umieszczonym dalej w obudowie.
Przed demontażem:
- odłącz okap od instalacji lub wyłącz właściwy obwód w rozdzielnicy;
- wykonaj zdjęcie położenia przewodów i złączy;
- oznacz wtyczki, jeśli są podobne lub można je pomylić;
- zabezpiecz szybę, wysuwaną część i elementy obudowy przed upadkiem;
- nie ciągnij za przewody przy wypinaniu złączy;
- zwróć uwagę na zatrzaski, sprężyny i elementy prowadzące suwak.
Kolejność demontażu nie jest uniwersalna. Niektóre panele są mocowane od dołu, inne od frontu lub od wewnętrznej strony obudowy. Wysunięcie panelu bez podparcia może uszkodzić przewody, szybę albo mechanizm teleskopowy.
Opisane czynności serwisowe wymagają doświadczenia, właściwych narzędzi i przestrzegania zasad bezpieczeństwa. Prace przy podłączonym urządzeniu, pomiary napięcia sieciowego oraz ingerencję w moduł zasilający powinien wykonywać wykwalifikowany serwisant.
Wymiana elementu regulacji
Wymiana przycisku, suwaka lub pokrętła jest zwykle prostsza niż wymiana kompletnego modułu, ale tylko wtedy, gdy część jest rzeczywiście oddzielnym elementem i ma identyczne mocowanie. Po uzyskaniu dostępu:
- odłącz i sfotografuj złącza;
- wyjmij panel lub przełącznik bez wyginania płytki;
- porównaj nową część z demontowanym elementem pod względem prowadnic, zatrzasków, osi, liczby styków i sposobu mocowania;
- zamontuj część w tej samej pozycji i poprowadź przewody z dala od ruchomych oraz rozgrzewających się elementów;
- przed zamknięciem obudowy sprawdź, czy przyciski nie blokują się i czy suwak ma pełny zakres ruchu;
- po ponownym montażu sprawdź każdą funkcję osobno.
Jeżeli uszkodzona jest płytka, przekaźnik, zasilacz lub element wykonawczy, wymiana samego przycisku nie rozwiąże problemu. Naprawa elektroniki może być możliwa, ale wymaga rozpoznania przyczyny uszkodzenia, a nie tylko wymiany przepalonego bezpiecznika. Bezpiecznik należy zastępować wyłącznie elementem o właściwym typie i parametrach; nie wolno go mostkować.
Jak dobrać regulacje do okapu
Najbezpieczniejszy dobór opiera się na pełnych danych z tabliczki znamionowej oraz numerze części odczytanym ze starego elementu. Sam wygląd, kolor przycisku, średnica pokrętła lub identyczne złącze nie wystarczą, ponieważ różnice mogą dotyczyć kolejności styków, sposobu pracy, mocowania, napięcia, funkcji biegu albo wersji modułu.
Przy zamówieniu przygotuj:
- pełny model okapu;
- kod produktu, numer serwisowy, Product No., PNC, E-Nr. lub inne oznaczenie wymagane przez producenta;
- numer części nadrukowany na przełączniku, panelu lub module;
- zdjęcie tabliczki znamionowej;
- zdjęcia uszkodzonego elementu, złączy i sposobu mocowania;
- informację, która funkcja nie działa i czy pozostałe funkcje działają prawidłowo.
Dla wybranych marek obowiązują dodatkowe identyfikatory: Electrolux, AEG i Zanussi wymagają pełnego PNC/Prod.No.; Bosch i Siemens pełnego E-Nr z końcówką /xx; Whirlpool, Bauknecht, Indesit i Hotpoint numeru serwisowego; Amica modelu, kodu wyrobu i 14-cyfrowego numeru fabrycznego; Beko i Grundig modelu oraz Product No.; LG modelu i Product Code; Gorenje i Hisense modelu oraz Art. No. lub kodu PS; Samsung pełnego modelu z wariantem końcowym, np. /0000.
Przed zakupem porównaj nie tylko nazwę części, ale również wersję urządzenia, funkcję elementu, liczbę i układ styków, mocowanie, stronę montażu oraz numer katalogowy. Jeśli dane są niepełne, prześlij zdjęcie tabliczki znamionowej i oznaczeń części do weryfikacji zamiast wybierać element na podobieństwo.
FAQ
Czy brak reakcji okapu oznacza uszkodzony panel sterowania?
Nie. Przyczyną może być brak zasilania, bezpiecznik, przewód, złącze, zasilacz modułu albo moduł sterujący. Panel warto podejrzewać dopiero po wykluczeniu prostszych przyczyn i ustaleniu, czy urządzenie otrzymuje zasilanie.
Jak sprawdzić mechaniczny przełącznik biegu?
Po odłączeniu okapu od zasilania sprawdź miernikiem ciągłość między zaciskiem wspólnym a wyjściem wybranego biegu. Pomiar musi odpowiadać schematowi konkretnego modelu. Prawidłowy wynik przełącznika nie potwierdza sprawności silnika, kondensatora ani modułu.
Czy można kupić sam przycisk zamiast całego panelu?
Tylko jeśli producent lub konstrukcja urządzenia przewiduje wymianę tego elementu osobno. W panelu dotykowym albo zintegrowanej klawiaturze przycisk może być częścią kompletnego zespołu i mieć inne złącze niż podobnie wyglądający element.
Okap działa na jednym biegu. Czy trzeba wymienić silnik?
Nie od razu. Jeden niedziałający bieg może wynikać z uszkodzonego styku przełącznika, przewodu, sekcji modułu albo elementu silnika. Najpierw porównaj działanie wszystkich biegów i sprawdź przełącznik po odłączeniu zasilania.
Czy pasuje regulacja z innego modelu tej samej marki?
Nie można tego zagwarantować na podstawie marki. Konieczne jest potwierdzenie numeru katalogowego, pełnego oznaczenia okapu, mocowania, układu styków oraz wersji urządzenia.
Co zrobić, gdy okap sam się włącza?
Sprawdź, czy model ma automatyczne sterowanie czujnikiem, następnie obejrzyj przyciski, suwak, panel, złącza i przewody po odłączeniu zasilania. Jeśli problem powraca mimo wyłączonych funkcji automatycznych, potrzebna jest diagnostyka panelu, modułu i ewentualnych czujników. Nie omijaj zabezpieczeń ani nie zwieraj wyłączników na stałe.
