Regulatory do okapów
Regulator okapu może odpowiadać za włączanie silnika, wybór biegu lub sterowanie oświetleniem. Gdy urządzenie nie reaguje, działa tylko na jednym poziomie albo samoczynnie się wyłącza, sprawdź zasilanie, połączenia i typ sterowania, a część dobierz po pełnym oznaczeniu okapu.
Jakie części obejmuje regulator do okapu
Regulator nie zawsze oznacza jeden konkretny element. W zależności od konstrukcji okapu może to być:
- mechaniczny przełącznik silnika z pozycjami odpowiadającymi kolejnym biegom;
- włącznik oświetlenia lub osobny przełącznik funkcji;
- zespół przycisków, suwak albo pokrętło;

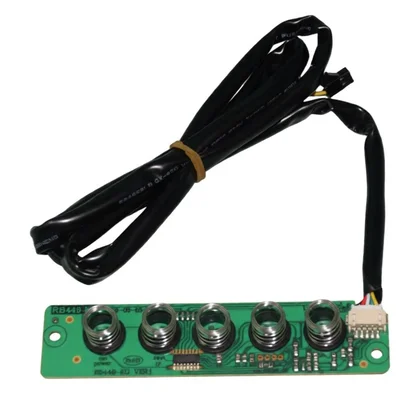

- panel dotykowy lub moduł elektroniczny odbierający sygnały z panelu;
- płytka sterowania współpracująca z silnikiem, oświetleniem, timerem albo czujnikami;
- mikroprzełącznik uruchamiany przyciskiem lub wysuwanym panelem teleskopowym.
W starszych okapach wybór prędkości może odbywać się bezpośrednio przez styki przełącznika. W nowszych urządzeniach przycisk przekazuje sygnał do elektroniki, a moduł dopiero załącza odpowiednie obwody. Dlatego podobny wygląd przycisku lub identyczna liczba przewodów nie potwierdza zgodności części.
Objaw nie wskazuje jeszcze na regulator
Przed zakupem części trzeba oddzielić usterkę sterowania od problemu z zasilaniem, silnikiem i oświetleniem.
| Objaw | Możliwe przyczyny | Co sprawdzić | Co oznacza wynik |
| Okap nie reaguje na żaden przycisk i nie świeci | brak zasilania, bezpiecznik, przewód, filtr przeciwzakłóceniowy, moduł zasilający lub sterujący | gniazdo albo stałe przyłącze, przewód, widoczne nadpalenia, połączenia i bezpiecznik zgodnie ze schematem | jeśli zasilanie nie dochodzi do urządzenia, wymiana regulatora nie rozwiąże problemu; obecność napięcia nie potwierdza jeszcze sprawności modułu |
| Światło działa, ale silnik nie startuje | przełącznik silnika, moduł sterujący, kondensator, silnik, przewód lub blokada panelu teleskopowego | czy wybrany bieg powoduje zmianę stanu styków, czy silnik otrzymuje zasilanie oraz czy panel lub wyłącznik krańcowy nie blokuje pracy | jeżeli sygnał sterujący dociera do silnika, podejrzenie regulatora słabnie; jeśli nie, trzeba badać przełącznik, wiązkę albo moduł |
| Okap działa tylko na jednym biegu | zużyte styki przełącznika, uszkodzony moduł, przerwa w wiązce, silnik lub jego kondensator | porównanie działania wszystkich pozycji oraz kontrola styków według schematu | brak ciągłości tylko w jednej pozycji wskazuje na przełącznik, ale nie wyklucza uszkodzenia przewodu lub elektroniki |
| Przycisk działa dopiero po mocnym naciśnięciu | zabrudzenie tłuszczem, zużyty mikroprzełącznik, pęknięte mocowanie, przesunięty przycisk | oględziny mechanizmu, luzu, powrotu przycisku i mocowania; po odłączeniu zasilania można sprawdzić przełącznik miernikiem | poprawne przełączanie elektryczne przy uszkodzeniu mechanicznym oznacza, że do wymiany może być przycisk, uchwyt lub panel, a nie sam mikroprzełącznik |
| Okap sam się uruchamia albo zmienia ustawienia | zawilgocony lub zabrudzony panel, uszkodzony przycisk, moduł, czujnik, pilot albo komunikacja z płytą | odłączenie zasilania, oczyszczenie i osuszenie panelu, kontrola przewodów oraz funkcji dodatkowych | jeżeli problem wraca po resecie i panel nie jest mechanicznie uszkodzony, potrzebna jest diagnostyka elektroniki właściwa dla modelu |
| Przycisk działa, lecz silnik buczy lub nie osiąga obrotów | kondensator, silnik, zabrudzenie turbiny, łożyska albo problem z drożnością | filtr i turbina, ślady przegrzania, stan kondensatora oraz pomiary zgodne z dokumentacją | regulator może prawidłowo załączać obwód, a przyczyna pozostaje po stronie napędu |
Diagnostyka regulatora krok po kroku
1. Ustal rodzaj sterowania
Najpierw sprawdź, czy okap ma przyciski mechaniczne, suwak, pokrętła, panel dotykowy, sterowanie gestem, pilot lub funkcję komunikacji z płytą grzewczą. W instrukcjach różnych modeli spotyka się osobne przełączniki światła i silnika, przełączniki dla kilku prędkości, przyciski zwiększania i zmniejszania mocy oraz wyłączniki krańcowe panelu teleskopowego.
Nie można przenosić sposobu pomiaru z okapu z mechanicznym przełącznikiem na panel dotykowy. W tym drugim przypadku przyciski mogą nie przełączać bezpośrednio napięcia silnika, lecz wysyłać sygnał do elektroniki.
2. Wyklucz prostsze przyczyny
Przed demontażem sprawdź, czy urządzenie ma zasilanie i czy nie zadziałało zabezpieczenie instalacji. Jeżeli okap jest podłączony na stałe, nie wystarczy sprawdzenie samego gniazda — potrzebny jest dostęp do właściwego punktu przyłączenia i pomiar wykonany przez osobę uprawnioną.
Warto także:
- odłączyć urządzenie od zasilania na kilka minut i sprawdzić, czy objaw nie był chwilowym zawieszeniem elektroniki;
- oczyścić powierzchnię panelu dotykowego z tłuszczu i wilgoci;
- sprawdzić, czy filtr i panel teleskopowy są prawidłowo osadzone;
- obejrzeć przewody, wsuwki i złącza pod kątem luzu, nadpalenia lub śladów wilgoci;
- ustalić, czy problem dotyczy tylko silnika, tylko światła, czy wszystkich funkcji.
Reset może przywrócić działanie zawieszonego modułu, ale nie potwierdza sprawności regulatora i nie naprawia zużytych styków.
3. Sprawdź przełącznik odłączony od urządzenia
W przypadku mechanicznego przełącznika należy najpierw odłączyć okap od zasilania, odłączyć przewody od badanego elementu i oznaczyć ich położenie. Miernik ustawia się na test ciągłości lub niski zakres rezystancji. Następnie sprawdza się, które zaciski są zwarte w poszczególnych pozycjach przełącznika.
Prawidłowy wynik nie polega na uzyskaniu jednej uniwersalnej wartości dla każdego regulatora. Układ styków zależy od konstrukcji: inny będzie dla włącznika światła, inny dla przełącznika 2- lub 3-biegowego, a jeszcze inny dla zespołu przycisków. Należy porównać wynik ze schematem konkretnego okapu albo z identycznym, nieuszkodzonym torem.
- brak przejścia w pozycji, w której schemat przewiduje zwarcie, wskazuje na zużyty styk lub uszkodzenie mechanizmu;
- stałe zwarcie niezależnie od pozycji może oznaczać sklejone styki albo błąd podłączenia;
- prawidłowe przełączanie nie wyklucza przerwy w przewodzie, luźnej wsuwki, uszkodzenia modułu ani problemu po stronie silnika;
- pomiar wykonany bez odłączenia przewodów może pokazać drogę przez inne elementy i prowadzić do błędnej diagnozy.
Nie należy zwierać przewodów na stałe w celu obejścia regulatora. Takie działanie może pozbawić urządzenie prawidłowej regulacji, zwiększyć ryzyko przegrzania i uszkodzić silnik lub moduł.
4. Oceń panel elektroniczny
Jeżeli przyciski są dotykowe, a na panelu świecą się kontrolki lub wyświetlacz, trzeba sprawdzić przede wszystkim połączenie panelu z modułem, stan taśmy lub wiązki oraz obecność zabrudzeń i wilgoci. Brak reakcji jednego pola może wynikać z uszkodzenia samego panelu, natomiast brak wszystkich funkcji może wskazywać również na zasilanie modułu albo uszkodzenie elektroniki.
Pomiar napięcia podczas pracy i badanie sygnałów na płytce wymagają dokumentacji serwisowej oraz kwalifikacji do pracy przy urządzeniu pod napięciem. Nie wolno przykładać sond do przypadkowych pinów ani opierać diagnozy na kolorze przewodu. Wartości napięć i przypisanie zacisków należy odczytać dla konkretnego modelu.
Dostęp do regulatora i wymiana
Regulator znajduje się zwykle za przednim lub dolnym panelem, w pobliżu przycisków, suwaka albo pokręteł. W niektórych okapach dostęp uzyskuje się po zdjęciu filtrów i odkręceniu dolnej części obudowy. W innych trzeba odsunąć lub zdemontować panel teleskopowy, osłonę elektroniki albo element dekoracyjny. Konstrukcja różni się między modelami, dlatego nie należy wiercić nitów ani rozbierać obudowy na podstawie samego wyglądu.
Bezpieczna kolejność prac obejmuje:
- Odłączenie okapu od instalacji elektrycznej. Przy stałym przyłączu obwód należy wyłączyć w rozdzielnicy i zabezpieczyć przed przypadkowym załączeniem.
- Zdjęcie filtrów i elementów osłonowych zgodnie z instrukcją danego urządzenia.
- Zabezpieczenie szyby, panelu teleskopowego lub cięższej osłony przed opadnięciem.
- Wykonanie zdjęć połączeń przed odłączeniem przewodów.
- Odłączenie złączy za obudowę wtyczki, a nie za przewody.
- Zwolnienie zatrzasków lub odkręcenie mocowań regulatora bez podważania ścieżek płytki.
- Montaż części o tym samym układzie styków, mocowaniu i przeznaczeniu.
- Sprawdzenie, czy przewody nie zostały przycięte, a panel i filtr nie blokują ruchu przycisków.
Opisane czynności serwisowe wymagają doświadczenia, właściwych narzędzi i umiejętności bezpiecznej pracy przy instalacji elektrycznej. Pomiary pod napięciem, ingerencję w stałe przyłącze oraz diagnostykę modułu elektronicznego powinien wykonywać wykwalifikowany serwisant.
Po montażu należy sprawdzić osobno światło, każdy dostępny bieg, wyłączenie silnika, działanie przycisków oraz ewentualny timer. Jeżeli nowy regulator ponownie się przegrzewa, iskrzy albo okap wyłącza zabezpieczenie, trzeba przerwać test i znaleźć przyczynę w zasilaniu, silniku, kondensatorze lub wiązce.
Jak dobrać regulator do okapu
Najważniejsze jest pełne oznaczenie urządzenia, a nie sama nazwa handlowa, szerokość okapu ani podobieństwo zdjęcia. Przed zakupem przygotuj:
- markę i pełny model;
- dane z tabliczki znamionowej;
- oznaczenie starej części, jeśli jest czytelne;
- zdjęcie regulatora, złączy i sposobu mocowania;
- liczbę pozycji przełącznika oraz informację, czy steruje silnikiem, światłem czy obiema funkcjami.
W zależności od producenta mogą być potrzebne dodatkowe identyfikatory:
- Amica — model, kod wyrobu i 14-cyfrowy numer fabryczny;
- Electrolux, AEG, Zanussi — pełny PNC / Prod.No.;
- Bosch i Siemens — pełny E-Nr z końcówką /xx;
- Whirlpool, Bauknecht, Indesit, Hotpoint — numer serwisowy, często 12-cyfrowy i rozpoczynający się od 85;
- Beko i Grundig — model oraz Product No.;
- LG — model oraz Product Code;
- Gorenje i Hisense — model oraz Art. No. albo kod PS;
- Samsung — pełny model wraz z wariantem końcowym, np. /0000.
Samo dopasowanie liczby pinów może być niewystarczające. Regulator może mieć inny układ styków, obciążalność, sposób mocowania, zakres funkcji albo współpracować z inną wersją modułu. W przypadku elektroniki trzeba dodatkowo sprawdzić, czy część wymaga konfiguracji lub czy jest sprzedawana jako kompletny panel, a nie sama płytka.
Najbezpieczniejszy następny krok to odczytanie wszystkich oznaczeń z tabliczki znamionowej i porównanie ich z kartą konkretnej części. Jeśli oznaczenie jest nieczytelne, przygotuj zdjęcie tabliczki oraz starego regulatora, zamiast kupować element wyłącznie na podstawie wyglądu.
FAQ
Czy okap działający tylko na jednym biegu ma uszkodzony regulator?
Nie zawsze. Przyczyną może być przełącznik, przerwana wiązka, moduł sterujący, kondensator albo silnik. W przełączniku mechanicznym warto odłączyć przewody i sprawdzić ciągłość odpowiednich styków w każdej pozycji zgodnie ze schematem. Prawidłowy test regulatora nie wyklucza usterek po stronie napędu.
Czy brak reakcji przycisków oznacza konieczność wymiany całego modułu?
Nie. Najpierw sprawdź zasilanie, złącza, taśmę panelu, zabrudzenie i ewentualny reset elektroniki. W okapie z mechanicznymi przyciskami uszkodzony może być pojedynczy przełącznik lub jego mocowanie. W panelu dotykowym potrzebna jest diagnostyka konkretnej elektroniki.
Czy można zastąpić regulator innym, jeśli ma takie samo złącze?
Nie należy zakładać zgodności wyłącznie na podstawie złącza. Liczy się układ styków, funkcja, mocowanie, parametry elektryczne oraz wersja okapu. Część trzeba potwierdzić po pełnym oznaczeniu urządzenia i numerze elementu.
Gdzie zwykle znajduje się regulator okapu?
Najczęściej za panelem przednim, dolną osłoną, suwakiem lub zespołem przycisków. W modelach teleskopowych może współpracować z wyłącznikiem krańcowym panelu. Sposób dostępu zależy od konstrukcji; nie należy rozwiercać nitów ani podważać szyby bez sprawdzenia instrukcji demontażu.
Czy pomiar miernikiem potwierdza sprawność regulatora?
Pomiar ciągłości pozwala ocenić stan styków w odłączonym przełączniku, ale nie sprawdza całego układu pod obciążeniem. Nie potwierdza też sprawności modułu elektronicznego, przewodów, silnika ani kondensatora. Wynik trzeba interpretować razem ze schematem i objawami.
Jakie dane wysłać przy doborze regulatora do okapu?
Przygotuj pełny model, wymagane oznaczenie producenta, numer starej części oraz zdjęcia tabliczki znamionowej, regulatora, złączy i mocowania. Skrócony model może nie rozróżniać wariantu technicznego, dlatego nie powinien być jedyną podstawą zakupu.
