Czujnik dla ekspresów do kawy Philips
Czujniki do ekspresów Philips kontrolują między innymi temperaturę układu grzejnego oraz obroty młynka. Ich usterka może zatrzymać nagrzewanie, mielenie lub cały cykl parzenia, lecz podobne objawy powodują też przewody, grzałka, napęd i elektronika. Przed zakupem ustal rodzaj czujnika i odczytaj pełny model ekspresu wraz z końcówką po ukośniku.
Jakie czujniki występują w ekspresach Philips i Saeco?
Nazwa „czujnik do ekspresu” obejmuje elementy działające na różnych zasadach. Nie można ich diagnozować jednym testem ani dobierać wyłącznie po wyglądzie.

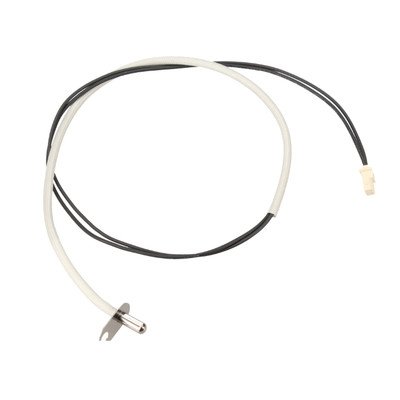

- Czujnik temperatury jest zamocowany przy termobloku, bojlerze lub innym elemencie grzejnym. Przekazuje elektronice informację potrzebną do regulacji temperatury. W wielu konstrukcjach stosowany jest termistor NTC, ale w starszych rodzinach Saeco występowały również czujniki PTC/KTY o odwrotnej charakterystyce.
- Czujnik Halla młynka współpracuje z magnesami umieszczonymi w obracającym się kole przekładni. Elektronika otrzymuje impulsy odpowiadające ruchowi młynka i może na ich podstawie nadzorować obroty oraz dozowanie kawy.
- Czujniki poziomu lub obecności elementu mogą działać pojemnościowo, magnetycznie albo współpracować z pływakiem i magnesem. Konkretne rozwiązanie zależy od rodziny ekspresu.
Mechaniczny mikroprzełącznik drzwi, bloku zaparzającego czy tacki może powodować podobne komunikaty, ale jest innym rodzajem podzespołu. Odpowiednie elementy znajdują się w kategorii mikroprzełączników do ekspresów Philips.
Objawy a możliwe przyczyny
| Objaw | Co może być przyczyną | Co sprawdzić przed zakupem czujnika |
| Ekspres długo się nagrzewa lub nie osiąga gotowości | czujnik temperatury, grzałka, bezpiecznik termiczny, osad w termobloku, przewody albo sterowanie grzałką | czy element grzejny rzeczywiście zwiększa temperaturę, ciągłość zabezpieczeń, złącza czujnika oraz zmianę jego rezystancji |
| Ekspres przegrzewa się albo zadziałało zabezpieczenie termiczne | czujnik ma złą charakterystykę lub słaby kontakt cieplny, uszkodzony jest przewód albo układ sterujący grzałką | mocowanie czujnika, stan pasty lub powierzchni styku, wiązkę oraz reakcję rezystancji na zmianę temperatury |
| Kawa jest chłodniejsza niż wcześniej | ustawienie temperatury, zimna filiżanka, kamień, zbyt mały przepływ, czujnik lub układ grzejny | temperaturę po pełnym nagrzaniu, przepływ, historię odkamieniania i zachowanie czujnika; pojedynczy chłodny napój nie potwierdza awarii |
| Młynek rusza i szybko się zatrzymuje albo ekspres zgłasza jego blokadę | zakleszczenie żaren, uszkodzona przekładnia lub silnik, brak impulsów Halla, luźna kostka albo wejście płyty sterującej | swobodę mechanizmu, koło z magnesami, uchwyt czujnika, przewody oraz impulsy widoczne w procedurze testowej właściwej dla modelu |
| Komunikat o braku kawy mimo ziaren | problem z obrotami młynka, czujnikiem Halla, napędem lub algorytmem oceniającym obciążenie | czystość młynka, rodzaj i stan ziaren, pracę napędu oraz stabilność sygnału czujnika |
| Ekspres nie rozpoznaje zbiornika, tacki lub innego elementu | brak magnesu, zablokowany pływak, złe osadzenie części, czujnik magnetyczny lub mikroprzełącznik | położenie magnesu i pływaka, kompletność pojemnika, zabrudzenia, złącza oraz element uruchamiający czujnik |
Jak sprawdzić czujnik temperatury?
Najpierw odłącz ekspres od zasilania, pozostaw go do pełnego ostygnięcia i odczekaj, aż w układzie wodnym nie będzie ciśnienia. Pomiar rezystancji wykonuje się na czujniku odłączonym od płyty sterującej. Pomiar przez układ elektroniczny może obejmować dodatkowe rezystory i prowadzić do błędnego wniosku.
- Obejrzyj przewód, wtyczkę i miejsce styku czujnika z termoblokiem. Poluzowane mocowanie może opóźniać reakcję nawet wtedy, gdy sam element elektrycznie działa.
- Zmierz rezystancję w stabilnej temperaturze pokojowej i zapisz temperaturę otoczenia. Wynik porównaj z dokumentacją konkretnego czujnika lub sprawną częścią o identycznym numerze.
- Kontrolując miernik, ogrzewaj czujnik stopniowo i równomiernie. Nie używaj płomienia ani nie przegrzewaj izolacji przewodów.
- W termistorze NTC rezystancja powinna maleć wraz ze wzrostem temperatury. W czujniku PTC/KTY rezystancja rośnie. Zmiana powinna przebiegać płynnie, bez przerw i gwałtownych skoków.
Wskazanie przerwy, niestabilny wynik przy poruszaniu przewodem albo wartość bliska zwarciu uzasadniają podejrzenie uszkodzenia. Prawidłowa, lecz przypadkowa wartość w temperaturze pokojowej nie potwierdza jednak pełnej sprawności. Czujnik może mieć niewłaściwą charakterystykę, reagować z opóźnieniem albo tracić połączenie dopiero po nagrzaniu.
Nie należy przyjmować jednej uniwersalnej rezystancji dla wszystkich czujników Philips. Poszczególne rodziny ekspresów wykorzystują różne elementy i charakterystyki. Nawet czujniki z identyczną wtyczką mogą przekazywać elektronice inne wartości.
Brak grzania nie oznacza automatycznie uszkodzonego czujnika
Jeżeli temperatura odczytywana przez czujnik zmienia się prawidłowo, a termoblok pozostaje zimny, sprawdzenia wymaga także grzałka ekspresu Philips, zabezpieczenia termiczne, przewody i złącza. Możliwa jest również usterka elementu wykonawczego lub obwodu sterowania na płytce elektronicznej.
Jeżeli termoblok się nagrzewa, ale elektronika nie rejestruje wzrostu temperatury, bardziej podejrzane są czujnik, jego mocowanie, wiązka albo wejście pomiarowe płyty. Takie rozróżnienie ogranicza ryzyko wymiany sprawnej części.
Pomiary napięcia przy włączonym ekspresie oraz diagnostyka sterowania grzałką są przeznaczone dla serwisanta. Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia, zabezpieczeń i właściwych przyrządów. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Jak sprawdzić czujnik Halla młynka?
Czujnika Halla nie ocenia się zwykłym testem ciągłości. Jest to układ elektroniczny, który podczas ruchu magnesów powinien wytwarzać sygnał impulsowy. Sam brak zwarcia lub przerwy między jego wyprowadzeniami niewiele mówi o sprawności.
Przed podejrzeniem czujnika:
- odłącz ekspres i usuń ziarna z młynka bez używania wody;
- sprawdź, czy żarna i przekładnia nie są zakleszczone ciałem obcym lub zbitym osadem kawowym;
- obejrzyj koło współpracujące z czujnikiem, obecność magnesów i prawidłowe osadzenie płytki w uchwycie;
- skontroluj kostkę oraz przewody, szczególnie przy punktach narażonych na drgania;
- nie obracaj na siłę zablokowanego mechanizmu i nie zmieniaj ustawienia żaren bez zaznaczenia pozycji początkowej.
W rodzinach wyposażonych w odpowiedni tryb serwisowy można podczas testu młynka obserwować zliczanie impulsów. Brak impulsów przy rzeczywistym obrocie może oznaczać uszkodzenie czujnika, przewodów, magnesu albo wejścia płyty. Obecność impulsów nie wyklucza natomiast problemu mechanicznego, niestabilnego sygnału pod obciążeniem lub usterki silnika.
Pomiar zasilania oraz przebiegu wyjściowego czujnika wykonuje się według schematu konkretnego modelu, najlepiej multimetrem z pomiarem częstotliwości lub oscyloskopem. Nie wolno zgadywać pinów ani zasilać czujnika przypadkowym napięciem. Nie należy również usuwać magnesów, mostkować wejścia ani w inny sposób oszukiwać kontroli młynka.
Jeżeli sam czujnik działa, dalszej kontroli wymagają podzespoły z kategorii młynków do ekspresów Philips: silnik, przekładnia, żarna i ich mocowania.
Dostęp do czujnika i wymiana
Droga demontażu zależy od serii urządzenia. W wielu automatycznych ekspresach dostęp uzyskuje się po wyjęciu zbiornika wody, tacki, pojemnika na fusy i bloku zaparzającego, a następnie po zdjęciu górnych, tylnych lub bocznych części obudowy. Zatrzaski i rozmieszczenie śrub różnią się między seriami HD, EP i SUP, dlatego przed podważeniem panelu należy sprawdzić dokumentację właściwego wykonania.
Czujnik temperatury jest zwykle prowadzony od termobloku do płyty sterującej. W niektórych konstrukcjach jego wymiana wymaga wyjęcia zespołu grzejnego, odłączenia przewodów, mocowań lub części układu wodnego. Czujnik Halla znajduje się przy przekładni młynka i musi zostać osadzony w prawidłowej odległości oraz pozycji względem magnesów.
Podczas wymiany:
- Zrób zdjęcia prowadzenia przewodów i położenia każdej wtyczki.
- Nie ciągnij za przewody — odłączaj złącza za ich obudowę.
- Zachowaj uchwyty, osłony i sposób prowadzenia wiązki z dala od grzałki oraz ruchomych części.
- Oczyść powierzchnię styku czujnika temperatury. Jeżeli dane wykonanie wymaga materiału termoprzewodzącego, zastosuj właściwy preparat w niewielkiej ilości.
- Po ingerencji w przewody wodne sprawdź mocowanie wężyków i zacisków.
- Po złożeniu wykonaj kontrolowany cykl nagrzewania, płukania i mielenia, obserwując temperaturę, komunikaty oraz ewentualne wycieki.
Przed pracą ekspres musi być odłączony od sieci, zimny i pozbawiony ciśnienia. Samo wyłączenie przyciskiem nie odłącza obwodów od zasilania. Po naprawie obejmującej przewód ochronny lub elementy sieciowe technik powinien wykonać wymagane badania bezpieczeństwa elektrycznego.
Jak dobrać czujnik do ekspresu Philips?
Odczytaj pełne oznaczenie z tabliczki znamionowej. W automatycznych ekspresach Philips i Saeco etykieta często znajduje się wewnątrz komory serwisowej, a w części urządzeń od spodu. Zapisz cały typ, łącznie z końcówką po ukośniku, na przykład HD8837/01, a nie tylko HD8837. W nowszych urządzeniach będzie to pełne oznaczenie serii EP wraz z wariantem.
Porównaj również:
- numer katalogowy starego czujnika;
- typ elementu: NTC, PTC/KTY, Hall lub inne wykonanie;
- długość i sposób prowadzenia przewodu;
- kształt oraz przypisanie złącza;
- mocowanie i powierzchnię styku z termoblokiem;
- zakres modeli i ewentualne rozgraniczenie według numeru seryjnego;
- położenie płytki oraz współpracującego magnesu w przypadku czujnika Halla.
Samo podobieństwo obudowy nie potwierdza zgodności elektrycznej. Przed zamówieniem przygotuj zdjęcie tabliczki znamionowej, pełny model z końcówką /xx, numer starej części oraz zdjęcia jej wtyczki i mocowania.
FAQ – czujniki do ekspresów Philips
Czy uszkodzony czujnik temperatury zawsze powoduje brak grzania?
Nie. Przy przerwie lub wartości poza zakresem ekspres może zatrzymać nagrzewanie, ale taki sam objaw powodują grzałka, zabezpieczenie termiczne, przewód, złącze albo elektronika sterująca. Trzeba ustalić, czy termoblok faktycznie się nagrzewa i czy odczyt czujnika zmienia się wraz z temperaturą.
Jaka powinna być rezystancja czujnika NTC w ekspresie Philips?
Nie istnieje jedna wartość właściwa dla całej marki. Zależy ona od numeru części, temperatury pomiaru i charakterystyki termistora. Wynik należy porównać z dokumentacją konkretnego czujnika. Uniwersalnym testem pomocniczym jest sprawdzenie, czy rezystancja NTC maleje płynnie podczas ogrzewania.
Czy czujnik Halla można sprawdzić omomierzem?
Test rezystancji nie potwierdza jego działania. Czujnik wymaga właściwego zasilania i oddziaływania magnesu, a ocenie podlega zmiana sygnału wyjściowego lub impulsy rejestrowane w trybie serwisowym. Najpierw warto wykluczyć zablokowanie młynka, brak magnesu i uszkodzenie przewodów.
Czy komunikat o braku ziaren oznacza uszkodzony czujnik młynka?
Nie musi. Elektronika może oceniać pracę młynka na podstawie impulsów i obciążenia napędu. Komunikat może więc wynikać z zabrudzenia lub zablokowania mechanizmu, uszkodzonego silnika, przekładni, przewodów, czujnika albo płyty sterującej.
Czy czujnik o identycznej wtyczce będzie pasował?
Nie jest to wystarczające kryterium. Dwa czujniki mogą mieć tę samą kostkę, lecz inną charakterystykę, długość przewodu, mocowanie lub zakres zastosowania. Zgodność należy potwierdzić po pełnym modelu ekspresu, numerze części i wariancie urządzenia.
Czy po wymianie czujnika potrzebne jest programowanie?
Prosty czujnik temperatury lub płytka Halla zwykle nie zawierają oprogramowania, ale procedura kontrolna, kalibracja albo tryb testowy mogą zależeć od rodziny ekspresu. Nie należy wykonywać resetu ani zmieniać parametrów serwisowych bez instrukcji przeznaczonej dla konkretnego modelu.
