Zawory dla ekspresów do kawy Philips
Zawory do ekspresów Philips sterują przepływem wody i pary oraz odprowadzaniem ciśnienia. Ich usterkę może sugerować nadmiar wody w tacce, wyciek, brak kawy albo gorącej wody, lecz podobne objawy powodują też uszczelki, zapowietrzenie i niedrożność układu. Przed zakupem ustal miejsce wycieku i odczytaj pełny model ekspresu z końcówką po ukośniku.
Jakie zawory występują w ekspresach Philips i Saeco?
Określenie „zawór ekspresu” może dotyczyć kilku różnych podzespołów. W zależności od konstrukcji urządzenia spotyka się między innymi elektrozawory, zawory gorącej wody, zawory przyłączeniowe bloku zaparzającego, zawory drenażowe oraz wielodrożne zespoły rozdzielające przepływ. Nie są one wzajemnie zamienne.
Elektrozawór zmienia drogę przepływu po podaniu zasilania na cewkę. Zawór mechaniczny może być otwierany przez ruch bloku zaparzającego, sprężynę albo ciśnienie wody. Zawór drenażowy odprowadza wodę i obniża ciśnienie po określonych etapach cyklu, dlatego pewna ilość wody w tacce ociekowej jest zjawiskiem prawidłowym.
Z tego powodu przed demontażem trzeba ustalić nie tylko, czy woda płynie, ale również dokąd trafia, w którym momencie cyklu i czy ekspres poprawnie wykonuje pozostałe funkcje.
Objawy usterki zaworu i inne możliwe przyczyny
| Objaw | Co może być przyczyną | Co sprawdzić w pierwszej kolejności | Jak rozumieć wynik |
| Dużo wody w tacce, a kawa jest krótka lub nie wypływa | Nieszczelny zawór drenażowy, zawór przy zaparzaczu, zużyte uszczelnienia albo niedrożny blok zaparzający | Sprawdź, czy woda trafia do tacki już podczas tłoczenia kawy, oraz obejrzyj króciec i uszczelki łączące zaparzacz z układem wodnym | Wyciek pojawiający się pod ciśnieniem wskazuje drogę ucieczki wody, ale nie rozstrzyga samodzielnie, czy uszkodzony jest korpus zaworu, jego uszczelka czy element współpracujący |
| Brak kawy, ale gorąca woda wypływa prawidłowo | Zawór lub złącze obiegu zaparzania, zabrudzony zaparzacz, zatkane sitko albo wylewka | Wyjmij i umyj blok zaparzający, sprawdź drożność jego sitka oraz stan uszczelek przyłącza | Działająca funkcja gorącej wody potwierdza przepływ w części układu, lecz nie jest pełnym testem pompy ani wszystkich zaworów |
| Kawa działa, ale nie ma gorącej wody lub pary | Niedrożna dysza, zakamieniony przewód, elektrozawór pary albo mechanizm multizaworu | Obejrzyj zdejmowane elementy dyszy i sprawdź, czy problem dotyczy obu funkcji, czy tylko jednej | Sprawne parzenie zawęża poszukiwania do odgałęzienia gorącej wody lub pary, ale przyczyna nie musi znajdować się w samym zaworze |
| Pompa pracuje głośno, a woda nie płynie żadną drogą | Źle osadzony zbiornik, zapowietrzenie, niedrożny filtr, zabrudzone gniazdo zbiornika, pompa lub przepływomierz | Popraw osadzenie zbiornika, wyjmij filtr i wykonaj odpowietrzanie zgodnie z instrukcją danego modelu | Brak poprawy po odpowietrzeniu nie jest jeszcze dowodem uszkodzenia zaworu; problem może występować przed nim |
| Czysta woda pojawia się obok zbiornika lub pod ekspresem także w spoczynku | Zawór zbiornika, uszczelka gniazda, przewód albo połączenie węża | Osusz urządzenie i obserwuj, czy wyciek zaczyna się bez uruchamiania pompy | Wyciek bez pracy pompy częściej prowadzi do elementów po stronie zbiornika niż do zaworu obiegu zaparzania |
| Woda lub para wydostaje się wewnątrz obudowy podczas grzania i parzenia | Pęknięty korpus zespołu zaworów, zsunięty wąż, źle założona zawleczka lub zużyty O-ring | Po odłączeniu i ostygnięciu urządzenia szukaj osadu, zacieków, pęknięć i śladów pary na połączeniach | Kamień lub przebarwienie wskazuje miejsce długotrwałej nieszczelności, lecz przed zakupem trzeba potwierdzić, który element połączenia przecieka |
Kiedy woda w tacce jest prawidłowa?
Automatyczne ekspresy Philips odprowadzają do tacki część wody używanej do płukania wewnętrznego obiegu i bloku zaparzającego. Woda może pojawiać się po włączeniu, wyłączeniu, przygotowaniu napoju lub użyciu układu mlecznego. Sam fakt, że tacka nie jest sucha, nie oznacza uszkodzenia zaworu.
Niepokojące jest natomiast wyraźne skrócenie porcji kawy połączone z szybkim przyrostem wody w tacce, napełnianie tacki podczas postoju albo strumień widoczny pod blokiem już w trakcie tłoczenia. W części współczesnych serii producent uznaje napełnienie tacki po około dwóch napojach lub podczas jednej nocy za stan wymagający diagnostyki. Dokładna ilość wody zależy jednak od modelu, liczby płukań i wybranych napojów.
Kolor również pomaga w lokalizacji. Czysta woda kieruje uwagę na zbiornik, obieg przed zaparzaczem lub płukanie, natomiast woda z kawą częściej pochodzi z bloku zaparzającego, odpływu po ekstrakcji albo nieszczelnego połączenia tego zespołu.

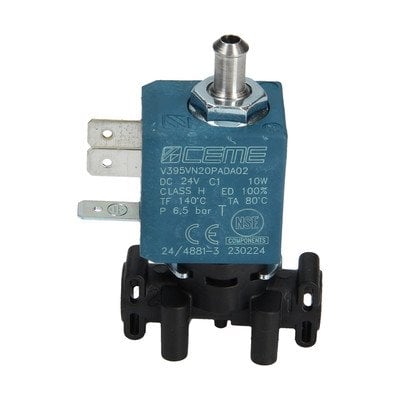

Jak sprawdzić elektrozawór?
Najpierw odczytaj oznaczenia z korpusu lub cewki. Napięcie, rodzaj zasilania i moc zależą od konkretnej wersji zaworu. W kategorii mogą występować przykładowo cewki 24 V, ale tej wartości nie wolno przyjmować jako uniwersalnej dla każdego ekspresu Philips.
Po odłączeniu ekspresu od sieci, ostygnięciu układu i odpięciu przewodów od cewki można wykonać podstawowe pomiary:
- Ciągłość uzwojenia – multimetr ustaw na pomiar rezystancji i przyłóż sondy do zacisków cewki. Wynik OL lub nieskończona rezystancja oznacza przerwę w uzwojeniu. Bardzo niska wartość może wskazywać zwarcie, ale ocenę trzeba oprzeć na dokumentacji albo porównaniu z identyczną, sprawną cewką.
- Izolacja od korpusu – zwykły multimetr może ujawnić wyraźne zwarcie zacisku do metalowego korpusu, lecz nie zastępuje profesjonalnego badania rezystancji izolacji.
- Stan złącza – sprawdź luźne konektory, korozję, przegrzanie styków i przerwane przewody. Sprawna cewka nie zadziała bez właściwego sterowania.
Prawidłowa rezystancja potwierdza jedynie, że uzwojenie nie ma oczywistej przerwy ani zwarcia. Nie potwierdza szczelności, drożności ani zdolności zaworu do przełączania przepływu pod ciśnieniem. Zawór może klikać podczas testu, a mimo to przepuszczać wodę bokiem przez zużyte uszczelnienia lub mieć zablokowane kanały.
Pomiar napięcia podczas pracy ekspresu wymaga dostępu do urządzenia pod napięciem sieciowym, w pobliżu gorącej wody i ruchomych mechanizmów. Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia, izolowanych przyrządów i właściwych procedur. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Kontrola zaworów mechanicznych, uszczelek i kanałów
Zaworu mechanicznego nie ocenia się przez pomiar rezystancji. Po wymontowaniu sprawdza się:
- pęknięcia i odkształcenia plastikowego korpusu;
- osad z kamienia lub kawy na gnieździe zaworu;
- swobodę ruchu trzpienia i stan sprężyny;
- przecięte, spłaszczone, stwardniałe albo zsunięte O-ringi;
- wyrobienie króćca współpracującego z blokiem zaparzającym;
- drożność kanałów zgodnie z kierunkiem przepływu danego wariantu.
Nie należy powiększać otworów w zaworze wiertłem ani twardym drutem. Można w ten sposób uszkodzić gniazdo, zmienić przekrój kanału lub pozostawić rysę powodującą dalszy przeciek. Do usuwania kamienia stosuje się środek i procedurę przewidzianą dla ekspresu. Osad z kawy wymaga czyszczenia elementów obiegu kawowego, a nie wyłącznie odkamieniania.
Jeżeli nieszczelna jest tylko wymienna uszczelka, naprawa może ograniczyć się do jej wymiany. Pęknięty korpus, zużyte gniazdo lub nierozbieralny zespół zaworów zwykle wymagają wymiany całego elementu. Nie należy uszczelniać obiegu ciśnieniowego przypadkowym klejem lub silikonem.
Przydatne podczas diagnostyki mogą być również kategorie uszczelek do ekspresów Philips, rurek i przewodów oraz bloków zaparzających. Zakup elementów towarzyszących ma sens dopiero po potwierdzeniu ich zużycia.
Dostęp do zaworu i wymiana
Położenie zaworu zależy od serii ekspresu. Zawór przyłączeniowy bloku może być dostępny od strony komory serwisowej, natomiast elektrozawór lub multizawór zwykle znajduje się pod górną albo boczną częścią obudowy. W niektórych konstrukcjach dojście wymaga odsunięcia pompy, młynka lub modułu, dlatego nie można wskazać jednej kolejności demontażu dla wszystkich modeli.
Przed rozpoczęciem pracy:
- Wyłącz ekspres jego przyciskiem i zaczekaj, aż zakończy ustawianie mechanizmu.
- Odłącz przewód zasilający, wyjmij zbiornik i pozwól grzałce oraz przewodom wodnym całkowicie ostygnąć.
- Wyjmij tackę, pojemnik na fusy i blok zaparzający, jeżeli instrukcja danej serii na to pozwala.
- Fotografuj położenie przewodów, węży, złączy i zawleczek przed ich odłączeniem.
- Przy wężach stosuj oznaczenia, ponieważ zamiana wejścia z wyjściem może skierować wodę do niewłaściwego obiegu.
Po uzyskaniu dostępu zwolnij mocowania bez wyginania króćców. Zawleczki przewodów ciśnieniowych muszą po montażu wejść w przeznaczone rowki. O-ring powinien być czysty, nieposkręcany i zgodny wymiarowo; uszczelki spłaszczonej albo przeciętej podczas demontażu nie należy ponownie montować.
Przed zamknięciem obudowy trzeba sprawdzić stabilność wszystkich przewodów i połączeń. Końcowy test powinien objąć płukanie, parzenie, gorącą wodę lub parę – zależnie od funkcji wymienionego zaworu – oraz kontrolę szczelności po ostygnięciu urządzenia. Obserwację pracującego ekspresu przy zdjętych osłonach może wykonywać wyłącznie przygotowany serwisant, ponieważ wewnątrz występują napięcie sieciowe, gorące powierzchnie, para i woda pod ciśnieniem.
Jak dobrać zawór do ekspresu Philips?
Nie dobieraj zaworu wyłącznie na podstawie zdjęcia, liczby króćców lub podobnego złącza. Ten sam wizualnie element może różnić się kierunkiem przepływu, napięciem cewki, mocą, średnicą przyłączy, uchwytem, uszczelnieniami albo położeniem kanałów.
Odczytaj pełne oznaczenie typu, na przykład EP2231/40 lub HD8753/11. W automatycznych ekspresach etykieta znajduje się zazwyczaj po wewnętrznej stronie drzwiczek serwisowych, a w części konstrukcji na spodzie urządzenia. Końcówka po ukośniku jest istotna, ponieważ rozróżnia warianty wykonania. Skrócony zapis EP2231 albo sama nazwa serii LatteGo może nie wystarczyć.
Przy porównywaniu części uwzględnij:
- numer katalogowy starego zaworu lub kompletnego zespołu;
- pełny model ekspresu wraz z końcówką po ukośniku;
- liczbę i układ dróg przepływu;
- napięcie, rodzaj zasilania i moc cewki, jeśli jest to elektrozawór;
- kształt mocowania, króćce, zawleczki i typ uszczelek;
- informację, czy część jest samodzielnym zaworem, czy elementem większego zespołu.
Jeżeli oznaczenie starej części jest nieczytelne, przygotuj zdjęcie tabliczki znamionowej, całego zaworu, jego przyłączy oraz miejsca montażu. Pozostałe grupy podzespołów znajdziesz w kategorii części do ekspresów do kawy Philips.
FAQ – zawory do ekspresów Philips
Czy woda w tacce oznacza uszkodzony zawór?
Nie. Ekspres odprowadza do tacki wodę po płukaniu i obniżaniu ciśnienia. Usterki należy podejrzewać, gdy tacka napełnia się znacznie szybciej niż wcześniej, woda przybywa podczas postoju albo większość porcji zamiast do filiżanki trafia pod blok zaparzający.
Czy sprawna cewka oznacza sprawny elektrozawór?
Nie. Pomiar rezystancji może potwierdzić ciągłość uzwojenia, ale nie wykryje zużytego gniazda, nieszczelnych O-ringów, osadu ani zablokowanego mechanizmu. Zawór może również pozostawać sprawny, a nie otrzymywać właściwego sterowania.
Dlaczego ekspres podaje gorącą wodę, ale nie parzy kawy?
Oznacza to, że część obiegu wodnego działa. Do sprawdzenia pozostają między innymi blok zaparzający, jego sitko, zawór doprowadzający wodę do bloku, uszczelki przyłącza i droga odpływu. Nie jest to jednoznaczny dowód uszkodzenia elektrozaworu.
Czy zawór można wyczyścić zamiast wymieniać?
Tak, jeżeli problemem jest osad, a korpus, gniazdo i uszczelnienia nie są uszkodzone. Czyszczenie nie naprawi pękniętego plastiku, odkształconego gniazda ani spalonej cewki. Po złożeniu konieczna jest kontrola drożności i szczelności.
Gdzie znajduje się zawór w ekspresie Philips?
Zależy to od rodzaju zaworu i serii urządzenia. Zawór współpracujący z zaparzaczem znajduje się przy jego komorze, natomiast elektrozawory i multizawory mogą być ukryte pod górną lub boczną obudową. Kolejność demontażu należy ustalić dla pełnego modelu ekspresu.
Czy wystarczy podać nazwę Philips LatteGo przy zakupie?
Nie. LatteGo opisuje rodzinę i system mleczny, a nie konkretny wariant techniczny. Do doboru potrzebny jest pełny typ z tabliczki, łącznie z końcówką po ukośniku, oraz najlepiej numer katalogowy starego zaworu.
