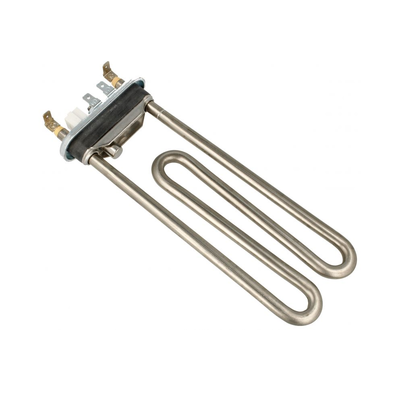

Grzałki do pralek, czujniki NTC
Grzałka lub czujnik NTC mogą powodować zimną wodę, zatrzymywanie programu, przegrzewanie albo wybijanie zabezpieczeń. Przed zakupem sprawdź obwód grzałki, upływ do masy, czujnik i oznaczenie pralki, ponieważ podobne objawy mogą powodować także przewody, hydrostat lub moduł sterujący.
Za co odpowiada grzałka, a za co czujnik NTC?

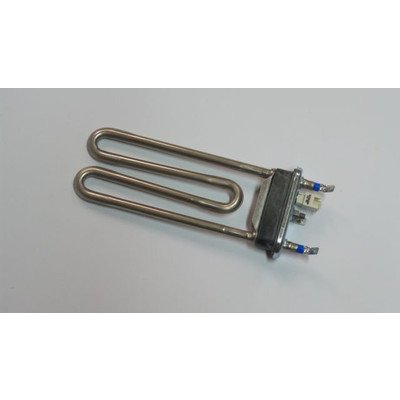

Grzałka podgrzewa wodę w zbiorniku. Czujnik NTC, zwykle osadzony w kołnierzu grzałki albo bezpośrednio obok niej, mierzy temperaturę i przekazuje jej wartość do modułu sterującego. Moduł na tej podstawie załącza, ogranicza lub wyłącza grzanie.
Te elementy są ze sobą powiązane, ale nie należy traktować ich jako jednego podzespołu. W niektórych pralkach można wymienić sam czujnik, w innych właściwą częścią jest grzałka z miejscem na NTC albo kompletny zestaw.
Objawy i możliwe przyczyny
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak interpretować wynik |
| Pranie pozostaje zimne, a program trwa dłużej lub zatrzymuje się przy grzaniu | Przerwa w grzałce, niesprawny NTC, przewody, przekaźnik lub moduł | Rezystancję grzałki, NTC, złącza i przewody | Prawidłowa rezystancja samej grzałki nie potwierdza, że element bezpiecznie pracuje pod napięciem |
| Pralka wybija wyłącznik różnicowoprądowy po rozpoczęciu grzania | Upływ grzałki do masy, wilgoć, uszkodzona izolacja albo problem instalacji | Pomiar izolacji między zaciskami grzałki a jej metalową osłoną | Przewodzenie do obudowy oznacza usterkę; zwykły pomiar ciągłości może jej nie wykazać |
| Woda jest zbyt gorąca, pojawia się para lub tkaniny ulegają uszkodzeniu | NTC podaje zaniżoną temperaturę, przewody mają zły kontakt, sklejony jest przekaźnik | Rezystancję NTC w określonej temperaturze, położenie czujnika i sterowanie grzałką | NTC powinien zmieniać rezystancję wraz z temperaturą; właściwa wartość zależy od modelu |
| Pralka nie przechodzi do kolejnego etapu programu | Brak osiągnięcia temperatury, błędny odczyt NTC, zbyt niski poziom wody, problem z hydrostatem lub modułem | Układ grzania, napełnianie, wężyk hydrostatu i zapisany kod błędu | Objaw nie wskazuje samodzielnie konkretnej części |
| Grzałka ma ciemny nalot, odkształcenie lub uszkodzenie | Przegrzanie, osad, korozja albo uszkodzenie mechaniczne | Stan powierzchni, uszczelki i gniazda w zbiorniku | Widoczne pęknięcie, deformacja lub uszkodzenie izolacji przemawia za wymianą |
Zanim kupisz moduł sterujący, wyklucz prostsze przyczyny: przerwę w grzałce, upływ do masy, luźne konektory, uszkodzony NTC oraz brak prawidłowego poziomu wody. Z kolei sama wymiana grzałki nie rozwiąże problemu, jeżeli moduł nie podaje zasilania albo czujnik przekazuje błędną temperaturę.
Jak sprawdzić grzałkę pralki?
Przed pomiarem odłącz pralkę od zasilania, zakręć dopływ wody i odczekaj, aż urządzenie ostygnie. Odłącz przewody od zacisków grzałki, aby nie mierzyć rezystancji przez inne obwody. Jeżeli grzałka ma osobne wyprowadzenia NTC, nie zwieraj ich z zaciskami elementu grzejnego.
Rezystancja elementu grzejnego
Ustaw multimetr na pomiar rezystancji i zmierz między dwoma głównymi zaciskami grzałki. Sprawny element ma zwykle rezystancję rzędu kilkudziesięciu omów, ale dokładna wartość wynika z mocy, napięcia i dokumentacji konkretnego modelu. Dla orientacji grzałka około 2 kW przy 230 V może mieć wartość zbliżoną do 26 omów.
- Brak wskazania lub nieskończona rezystancja oznacza przerwę w obwodzie grzejnym i zwykle kwalifikuje grzałkę do wymiany.
- Wartość bliska zeru wskazuje zwarcie elementu i również jest nieprawidłowa.
- Rezystancja mieszcząca się w oczekiwanym zakresie potwierdza ciągłość spirali, ale nie wyklucza przebicia izolacji ani problemu z przewodami lub sterowaniem.
Upływ do masy
Przy odłączonej grzałce sprawdź każdy z jej głównych zacisków względem metalowej osłony. Najpewniejszy jest pomiar izolacji odpowiednim miernikiem używanym przez serwisanta, ponieważ zwykły multimetr może nie wykryć upływu ujawniającego się dopiero przy napięciu roboczym.
Pomiędzy zaciskiem elementu a obudową nie powinno być przewodzenia. Nie oceniaj bezpieczeństwa grzałki wyłącznie na podstawie pomiaru między jej dwoma zaciskami. Element może mieć prawidłową rezystancję roboczą, a jednocześnie powodować zadziałanie zabezpieczenia różnicowoprądowego.
Oględziny
Po uzyskaniu dostępu sprawdź, czy grzałka nie jest pęknięta, wygięta, nadpalona lub silnie skorodowana. Obejrzyj także konektory: nadtopienie, luźne wsuwki i ślady przegrzania mogą powodować przerwę albo niestabilne grzanie. Osad na elemencie nie jest samodzielnym dowodem uszkodzenia, ale może pogarszać oddawanie ciepła i przyspieszać awarię.

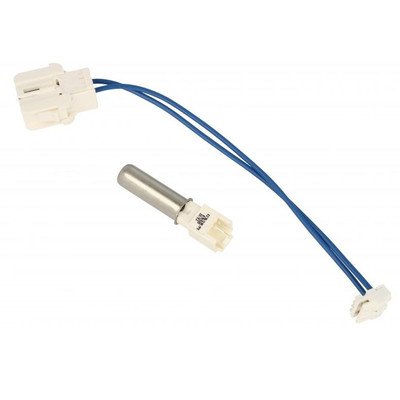

Jak sprawdzić czujnik NTC?
NTC mierzy się po odłączeniu jego przewodów od instalacji pralki. Zmierz rezystancję na obu wyprowadzeniach i zapisz temperaturę czujnika podczas pomiaru. W termistorze NTC rezystancja zwykle maleje wraz ze wzrostem temperatury, lecz wartość nominalna oraz charakterystyka zależą od producenta i rodziny urządzenia.
Nie stosuj jednej uniwersalnej wartości dla wszystkich pralek. W wybranych konstrukcjach spotyka się czujniki o wartości około 6 kΩ w temperaturze 20°C, ale inne modele wykorzystują termistory o odmiennej charakterystyce.
- Przerwa w obwodzie albo zwarcie wskazuje na uszkodzenie czujnika lub jego połączenia.
- Brak zmiany rezystancji podczas kontrolowanego ogrzewania jest podejrzany.
- Płynna zmiana wartości nie potwierdza jeszcze zgodności czujnika z modułem; potrzebna jest charakterystyka właściwa dla danego modelu.
- Prawidłowy pomiar bezpośrednio na NTC, ale inny wynik na wtyczce modułu wskazuje na przewody, złącze lub ich styki.
Nie podgrzewaj czujnika otwartym płomieniem ani nie zanurzaj złącza elektrycznego w wodzie. Pomiar temperatury podczas pracy urządzenia lub kontrola napięcia na grzałce wymaga kwalifikacji i odpowiednich przyrządów.
Co jeszcze sprawdzić, gdy grzałka i NTC są sprawne?
Jeżeli oba elementy mają właściwe wyniki, sprawdź kolejno:
- Przewody i konektory – szukaj nadtopień, przerw, luźnych zacisków oraz korozji.
- Hydrostat i jego wężyk – pralka może blokować grzanie, jeżeli nie rozpoznaje prawidłowego poziomu wody. Drożność wężyka nie zawsze potwierdza sprawność styków hydrostatu.
- Przekaźnik lub triak na module – grzałka może mieć prawidłową rezystancję, ale nie otrzymywać zasilania albo być zasilana stale.
- Program i warunki testu – nie każdy cykl podgrzewa wodę do tej samej temperatury, a szyba drzwi nie powinna być traktowana jako precyzyjny pomiar.
- Kod błędu – jego znaczenie trzeba odczytać dla konkretnej marki i rodziny urządzenia. Kod układu grzania może obejmować grzałkę, NTC, przewody lub płytę sterującą.
Pomiary napięcia na podłączonej pralce wykonuje wyłącznie osoba mająca odpowiednie kwalifikacje, doświadczenie i narzędzia. Nie mostkuj hydrostatu, blokady drzwi ani innych zabezpieczeń i nie uruchamiaj grzałki bez odpowiedniego poziomu wody.
Dostęp do grzałki i czujnika
Grzałka znajduje się zwykle w dolnej części zbiornika. W zależności od konstrukcji dostęp uzyskuje się od tyłu, od spodu albo po zdjęciu przedniej części obudowy. Nie zakładaj, że instrukcja demontażu z jednej marki pasuje do wszystkich pralek.
Przed rozpoczęciem pracy:
- odłącz wtyczkę i zamknij dopływ wody;
- spuść wodę pozostałą w urządzeniu, jeżeli istnieje ryzyko jej wypływu przy wyjmowaniu grzałki;
- sfotografuj układ przewodów i oznacz złącza;
- przygotuj miejsce na śruby oraz zabezpiecz przewody przed wyrwaniem;
- sprawdź, czy zdjęcie konkretnej pokrywy nie uwolni sprężyn, obejm lub innych elementów obudowy.
W grzałkach mocowanych centralną nakrętką zwykle najpierw odłącza się przewody, następnie luzuje nakrętkę, wciska trzpień mocowania do środka i wyjmuje element za uchwyt. Kolejność i sposób dostępu mogą być inne. Nie podważaj kołnierza ostrym narzędziem w miejscu, które może uszkodzić zbiornik lub uszczelkę.
Przy montażu nowej grzałki oczyść gniazdo z luźnych osadów, sprawdź stan uszczelki i upewnij się, że element trafił w prowadzenie pod bębnem. Grzałka nie może ocierać o bęben. Po podłączeniu przewodów zamontuj obudowę, przywróć dopływ wody i wykonaj próbę z kontrolą wycieku. Pierwszy test powinien potwierdzić zarówno nagrzewanie, jak i prawidłowe zakończenie programu.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Pomiarów pod napięciem nie wykonuj bez przygotowania.

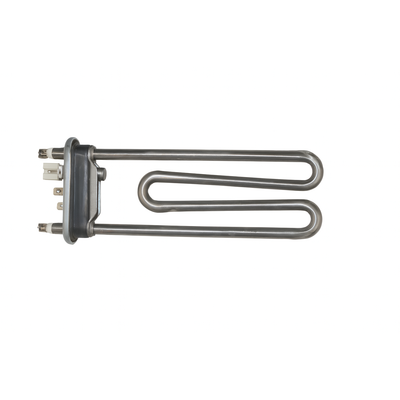

Jak dobrać grzałkę lub czujnik NTC?
Nie wybieraj części wyłącznie po zdjęciu, liczbie styków albo podobnej nazwie pralki. Sprawdź:
- pełne oznaczenie urządzenia z tabliczki znamionowej;
- moc i napięcie grzałki;
- długość części mierzoną według sposobu stosowanego w katalogu;
- kształt elementu oraz położenie i typ kołnierza;
- obecność otworu na NTC lub czujnika w komplecie;
- rodzaj złącza i sposób mocowania;
- numer części producenta oraz potwierdzoną listę zastosowań.
Pełne oznaczenie zależy od marki. Dla przykładu może obejmować model, kod wyrobu i numer fabryczny w urządzeniach Amica, pełny PNC/Prod.No. w Electrolux, AEG i Zanussi, E-Nr z końcówką /xx w Bosch i Siemens, numer serwisowy w Whirlpool, Indesit, Hotpoint i Bauknecht albo Product No. w Beko i Grundig.
W przypadku czujnika NTC zgodność obudowy i wtyczki nie wystarcza. Termistor może mieć inną rezystancję nominalną lub charakterystykę, przez co moduł będzie błędnie oceniał temperaturę. Przy grzałce sprawdź również, czy nowy element ma właściwe miejsce dla czujnika i identyczny sposób uszczelnienia.
Najbezpieczniejszy następny krok to odczytanie całej tabliczki znamionowej, numeru z dotychczasowej części oraz wykonanie zdjęcia grzałki i złącza. Na tej podstawie można porównać wariant katalogowy zamiast kupować element tylko „na wszelki wypadek”.
FAQ
Czy zimne pranie zawsze oznacza uszkodzoną grzałkę?
Nie. Przyczyną może być również NTC, przewód, hydrostat, przekaźnik, moduł sterujący albo program, który nie korzysta z wysokiej temperatury. Najpierw sprawdź obwód grzałki i czujnik po odłączeniu urządzenia od zasilania.
Czy można wymienić sam czujnik NTC?
W wielu pralkach tak, jeżeli czujnik jest osobną częścią i można go wyjąć z gniazda grzałki. W innych modelach występuje jako element określonej grzałki lub zestawu. Decydują konstrukcja urządzenia i numer części.
Czy prawidłowe 26 omów oznacza sprawną grzałkę?
Nie w każdym przypadku. Taki wynik potwierdza ciągłość elementu grzejnego, ale nie wyklucza upływu do masy, uszkodzenia izolacji, problemu z przewodami ani braku sterowania z modułu.
Czy osad z kamienia oznacza konieczność wymiany grzałki?
Nie zawsze. Sam osad można usunąć zgodnie z instrukcją producenta, ale pęknięcie, deformacja, nadpalenie lub upływ do obudowy są wskazaniem do wymiany. Przy okazji sprawdź uszczelkę i gniazdo w zbiorniku.
Czy kod błędu układu grzania wskazuje konkretną część?
Nie. Znaczenie kodu zależy od marki, modelu i systemu sterowania. Ten sam zakres objawów może wynikać z grzałki, NTC, wiązki przewodów albo modułu, dlatego kod traktuj jako wskazówkę do dalszej diagnostyki.
Czy grzałka o tej samej mocy będzie pasować?
Nie musi. Oprócz mocy liczą się długość, kształt, kołnierz, uszczelka, mocowanie, otwór na NTC i zgodność z pełnym oznaczeniem pralki.
