Napędy do pralek
Napędy do pralek obejmują paski, koła pasowe, silniki, szczotki i tachogeneratory. Gdy bęben nie obraca się, hałasuje albo nie osiąga obrotów, przyczyną może być zarówno zużyty element napędu, jak i blokada mechaniczna lub usterka sterowania. Dobieraj część po pełnych danych z tabliczki znamionowej.
Jak działa napęd pralki
W pralkach stosuje się dwa główne rozwiązania:
- napęd paskowy – silnik obraca pasek, a pasek przekazuje moment na koło pasowe zamocowane do bębna;
- napęd bezpośredni – silnik jest połączony z zespołem bębna bez klasycznego paska i koła pasowego.
Do grupy części napędowych mogą należeć również szczotki węglowe, tachogenerator, uchwyty szczotek, elementy mocujące oraz podzespoły sterujące pracą silnika. Nie każda pralka wykorzystuje wszystkie te elementy. Przed zakupem trzeba ustalić, jaki typ silnika i napędu zastosowano w konkretnym modelu.
Bęben nie obraca się – od czego zacząć
Sam brak obrotów nie potwierdza uszkodzenia silnika ani paska. Diagnostykę warto prowadzić od prostych przyczyn i obserwować, na którym etapie program się zatrzymuje.
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak rozumieć wynik |
| Bęben nie rusza w żadnym programie, ale pralka pobiera i odpompowuje wodę | Zerwany lub spadnięty pasek, zużyte szczotki, uszkodzony silnik, przewody albo moduł | Po odłączeniu zasilania sprawdź pasek, obracaj bębnem ręką i obejrzyj silnik | Brak paska potwierdza uszkodzenie lub spadnięcie tego elementu, ale trzeba ustalić, dlaczego pasek zszedł |
| Silnik słychać, lecz bęben stoi | Pasek zerwany, zsunięty albo koło pasowe uszkodzone | Obejrzyj pasek i koło pasowe od strony serwisowej | Pracujący silnik przy nieruchomym bębnie kieruje diagnostykę najpierw na mechaniczne przeniesienie napędu |
| Bęben obraca się szarpanie lub tylko przy pustym wsadzie | Ślizgający pasek, słaby silnik, szczotki, tachogenerator, zbyt duże opory bębna | Sprawdź napięcie i stan paska, opory obrotu bębna oraz silnik | Prawidłowa praca bez obciążenia nie wyklucza usterki ujawniającej się pod obciążeniem |
| Pralka nie wiruje, ale wykonuje pranie | Niewypompowana woda, zapchany filtr lub wąż, niewyważenie wsadu, pasek, silnik albo sterowanie | Najpierw sprawdź odpompowanie, filtr, wąż i rozłożenie prania | Jeżeli woda pozostaje w zbiorniku, napęd może być sprawny, a program wirowania zablokowany z innego powodu |
| Słychać tarcie, pisk lub zapach gumy | Zużyty albo ślizgający się pasek, krzywe koło pasowe, obce ciało, łożyska | Obejrzyj pasek, koło i sprawdź luz oraz opory bębna | Ślady gumy na obudowie lub kole wskazują na poślizg, lecz nie wyjaśniają jeszcze jego przyczyny |
| Bęben obraca się ciężko także ręką | Łożyska, ciało obce między bębnem a zbiornikiem, uszkodzenie krzyżaka lub napędu | Przy odłączonym zasilaniu zdejmij pasek i porównaj opory samego bębna oraz samego silnika | Nadmierny opór bębna może przeciążać pasek i silnik; sama wymiana paska nie usunie przyczyny |
Przed ingerencją w napęd sprawdź również, czy pralka odprowadza wodę i czy wsad nie jest mocno niewyważony. W wielu konstrukcjach sterownik ogranicza lub przerywa wirowanie, gdy woda nie została odpompowana albo rozkład prania powoduje nadmierne drgania.
Pasek napędowy i koło pasowe
W pralkach ładowanych od frontu pasek zwykle znajduje się za tylną osłoną, pomiędzy małym kołem silnika a dużym kołem bębna. W pralkach ładowanych od góry dostęp może prowadzić przez bok, spód albo tylną część obudowy. Dokładna droga zależy od konstrukcji urządzenia.
Oględziny paska powinny obejmować:
- pęknięcia, przetarcia, wykruszenia i ślady przegrzania;
- nadmierny luz lub widoczny poślizg;
- ślady gumy na kole i obudowie;
- prawidłowe ułożenie żeber lub zębów w rowkach koła;
- współosiowość koła pasowego oraz stan jego mocowania.
Jeśli pasek spadł, nie zakładaj automatycznie, że wystarczy go ponownie założyć. Przyczyną może być zużycie paska, poluzowane lub skrzywione koło pasowe, uszkodzone łożyska, luz na osi bębna albo nadmierne drgania zespołu piorącego. Po naprawie trzeba ręcznie obrócić bęben i sprawdzić, czy pasek biegnie po środku kół bez schodzenia na bok.
Wymiana paska
Przed rozpoczęciem pracy odłącz pralkę od sieci, zamknij dopływ wody i zapewnij stabilne ustawienie urządzenia. Jeżeli w pralce pozostała woda, przygotuj pojemnik na jej spuszczenie.
Typowa kolejność obejmuje:
- uzyskanie dostępu przez właściwą osłonę;
- sfotografowanie ułożenia paska i przewodów przed demontażem;
- zdjęcie starego paska z koła bębna i koła silnika;
- kontrolę koła pasowego, mocowania oraz luzu bębna;
- założenie nowego paska najpierw na małe koło silnika, a następnie na koło bębna przez obracanie koła;
- sprawdzenie, czy pasek leży równo w rowkach i nie ociera o obudowę;
- zamontowanie osłony i wykonanie kontrolnego programu.
Nie naciągaj paska narzędziem w sposób mogący przeciąć jego krawędź i nie smaruj go. Pasek powinien być właściwie dobrany, a nie sztucznie napinany. Zbyt ciasny element może obciążać łożyska i silnik, natomiast zbyt luźny będzie się ślizgał.
Silnik, szczotki i tachogenerator
W starszych i wielu popularnych pralkach występują silniki komutatorowe ze szczotkami węglowymi. W nowszych urządzeniach stosuje się także silniki bezszczotkowe, często sterowane przez inwerter. Objawy obu typów mogą być podobne, ale części nie są zamienne tylko dlatego, że mają podobne złącze lub wygląd.
Zużyte szczotki mogą powodować brak obrotów, przerywaną pracę, problemy z ruszaniem pod obciążeniem oraz nadmierne iskrzenie. Po wymontowaniu silnika sprawdź długość i swobodę przesuwu szczotek w prowadnicach, stan sprężyn, przewody oraz komutator. Krótka szczotka, zablokowana prowadnica lub silnie wypalony komutator uzasadniają dalszą diagnostykę, ale sam wygląd szczotek nie wyklucza uszkodzenia wirnika, uzwojeń albo modułu.
Tachogenerator, nazywany też prądniczką tacho, przekazuje układowi sterowania informację o prędkości obrotowej silnika. Jeżeli pralka rozpoczyna obrót i po chwili go przerywa, nie osiąga prędkości albo zgłasza błąd kontroli obrotów, trzeba sprawdzić nie tylko silnik, lecz także tacho, przewody, złącza i moduł.
Jak wykonywać pomiary
Pomiary rezystancji wykonuj przy odłączonym zasilaniu i po wypięciu badanego elementu od instalacji pralki. Pomiar elementu pozostawionego w obwodzie może obejmować inne podzespoły i prowadzić do błędnej interpretacji.
- Uzwojenia silnika: sprawdź ciągłość odpowiednich obwodów zgodnie ze schematem konkretnego modelu. Brak przejścia, wyraźna asymetria lub ślady przegrzania są wskazaniem do dalszej diagnostyki silnika. Sama ciągłość nie potwierdza sprawności pod obciążeniem.
- Tachogenerator: zmierz jego rezystancję na właściwych zaciskach oraz, jeżeli procedura serwisowa to przewiduje, sprawdź pojawianie się napięcia podczas obracania wirnikiem. Nie stosuj jednej uniwersalnej wartości omowej do wszystkich pralek; zakres zależy od konstrukcji. Wynik trzeba porównać z dokumentacją danego modelu.
- Izolacja do obudowy: badanie izolacji wymaga odpowiedniego miernika i wiedzy o dopuszczalnym napięciu testowym. Zwykły multimetr nie zastępuje pełnego testu bezpieczeństwa.
- Przewody i złącza: sprawdź ciągłość przewodów od silnika do modułu, stan zatrzasków, ślady nadpaleń oraz luźne styki. Pomiar przewodu wykonuj po obu stronach wiązki, poruszając nią tylko przy odłączonym zasilaniu.
Pomiar napięcia na silniku lub triaku podczas pracy jest diagnostyką pod napięciem. Powinien być wykonywany wyłącznie przez osobę z odpowiednimi kwalifikacjami, zabezpieczeniem i procedurą właściwą dla danego modelu. Nie zwieraj przewodów, nie omijaj blokady drzwi i nie podłączaj silnika bezpośrednio do sieci bez potwierdzonego schematu.
Moduł sterujący a usterka napędu

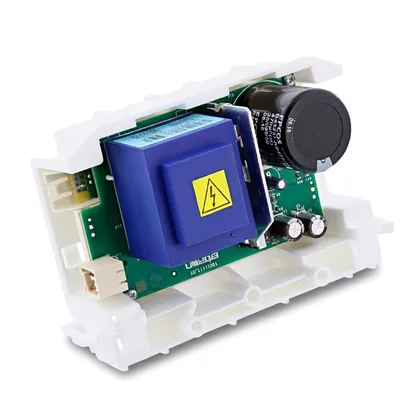

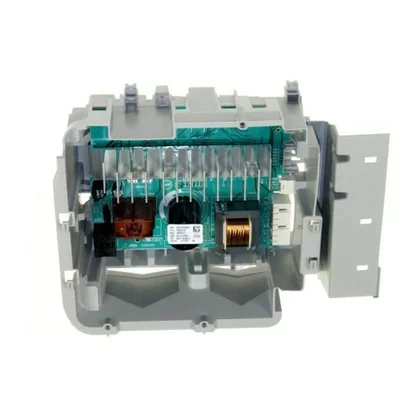

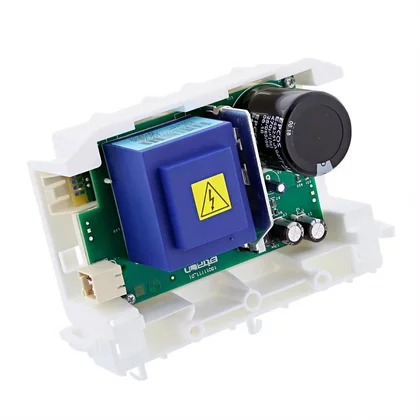

Jeżeli pasek, bęben, silnik, szczotki, tachogenerator i wiązka są sprawne, przyczyną może być moduł sterujący, element mocy lub inwerter. Nie warto kupować modułu tylko dlatego, że silnik nie rusza. W pierwszej kolejności należy wykluczyć brak odpompowania, blokadę mechaniczną, zużyte szczotki, przerwę w przewodach i nieprawidłowy sygnał prędkości.
Kod błędu dotyczący prędkości silnika nie wskazuje automatycznie konkretnej części. Może oznaczać problem z uzyskaniem wymaganych obrotów, ale przyczyną bywają również obciążenie mechaniczne, poślizg paska, silnik, tachogenerator, przewody albo sterowanie. Znaczenie kodu zawsze odnosi się do określonej marki, rodziny i wersji oprogramowania.
Naprawa modułu, wymiana triaka lub praca przy obwodach inwertera wymaga doświadczenia w elektronice i pomiarach. Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, wymaganych uprawnień, doświadczenia i właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Dostęp i kontrola po naprawie
Przed demontażem oznacz przewody albo wykonaj zdjęcia złączy. Nie ciągnij za przewody, gdy można zwolnić zatrzask wtyczki. Po zamontowaniu elementu sprawdź:
- czy wszystkie osłony i mocowania wróciły na miejsce;
- czy pasek nie ociera o przewody ani obudowę;
- czy koło pasowe jest osadzone stabilnie;
- czy bęben obraca się ręką bez nietypowych oporów i tarcia;
- czy nie ma wycieków po ponownym podłączeniu węży;
- czy pralka wykonuje odpompowanie, obrót rewersyjny i wirowanie bez nadmiernych drgań.
Przy silnikach bezpośrednich nie szukaj paska ani koła pasowego. Dostęp, sposób demontażu i wymagania dotyczące konfiguracji mogą być zupełnie inne niż w pralce z napędem paskowym.
Jak dobrać napęd do pralki
Najbezpieczniej dobierać część po pełnym oznaczeniu urządzenia i numerze części odczytanym ze starego elementu. Sam skrócony model, nazwa handlowa albo zdjęcie mogą nie identyfikować wariantu technicznego.
Przy zamawianiu przygotuj:
- markę i pełny model pralki lub pralko-suszarki;
- wszystkie oznaczenia z tabliczki znamionowej;
- numer części z paska, silnika, koła lub szczotek;
- zdjęcie tabliczki oraz zdjęcie uszkodzonego elementu i jego złącza;
- wymiary, liczbę żeber lub zębów, typ mocowania i stronę montażu, jeżeli dotyczą danej części.
Dla konkretnych producentów mogą być wymagane dodatkowe identyfikatory:
- Amica: model, kod wyrobu i 14-cyfrowy numer fabryczny;
- Electrolux, AEG, Zanussi: pełny PNC / Prod.No.;
- Bosch i Siemens: pełny E-Nr z końcówką /xx;
- Whirlpool, Bauknecht, Indesit, Hotpoint: numer serwisowy, często rozpoczynający się od 85;
- Beko i Grundig: model oraz Product No.;
- LG: model oraz Product Code;
- Gorenje i Hisense: model oraz Art. No. albo kod PS;
- Samsung: pełny model wraz z wariantem końcowym, na przykład /0000.
W przypadku paska porównaj nie tylko długość, ale również profil, liczbę żeber lub zębów i sposób pracy z kołami. Przy kole pasowym ważne są średnica, liczba ramion, otwór osi, rozstaw mocowania i współpraca z konkretnym bębnem. Przy silniku sprawdź typ napędu, mocowanie, moc, obroty, złącze, pinout oraz obecność tachogeneratora lub innego czujnika. Przy szczotkach istotne są wymiary, kąt ustawienia, rodzaj uchwytu i zgodność z konkretnym silnikiem.
FAQ
Czy brak obrotów zawsze oznacza uszkodzony silnik?
Nie. Przyczyną może być zerwany pasek, zablokowany bęben, zużyte szczotki, problem z tachogeneratorem, przewodami, odpompowaniem wody, niewyważeniem wsadu albo modułem sterującym. Najpierw sprawdź, czy bęben obraca się ręką i czy pasek jest prawidłowo założony.
Czy można założyć pasek o podobnej długości?
Nie należy dobierać go wyłącznie po długości lub wyglądzie. Liczą się także profil, liczba żeber, szerokość, elastyczność i współpraca z kołem pasowym. Najlepiej porównać oznaczenie starego paska z katalogiem części dla pełnego modelu urządzenia.
Czy pomiar tachogeneratora potwierdza jego sprawność?
Nie w każdym przypadku. Pomiar rezystancji może wykazać przerwę lub zwarcie, ale nie potwierdza prawidłowego sygnału podczas pracy pod obciążeniem. Zakres rezystancji oraz sposób testu są zależne od modelu i należy je sprawdzić w dokumentacji serwisowej.
Czy zużyte szczotki można wymienić bez wymiany całego silnika?
W wielu silnikach komutatorowych tak, ale szczotki muszą mieć właściwy kształt, uchwyt i ustawienie względem komutatora. Po wymianie trzeba sprawdzić stan komutatora, prowadnic i przewodów. Silnik bezszczotkowy nie wykorzystuje takich szczotek.
Co zrobić, gdy nowy pasek ponownie spada?
Sprawdź ustawienie i mocowanie koła pasowego, luz bębna, łożyska, współosiowość kół oraz drgania zbiornika. Ponowne założenie paska bez usunięcia przyczyny może doprowadzić do jego szybkiego zużycia i przeciążenia silnika.
Jakie dane wysłać do doboru części napędu?
Przygotuj zdjęcie całej tabliczki znamionowej, pełne oznaczenie modelu, numer części ze starego elementu oraz zdjęcia mocowania i złącza. W przypadku Bosch i Siemens potrzebny jest pełny E-Nr z końcówką /xx, a w przypadku Electrolux, AEG i Zanussi pełny PNC / Prod.No.
