Paski klinowe - 3L
Pasek klinowy 3L przenosi napęd z silnika na bęben, dlatego jego zużycie może powodować ślizganie, hałas, spadanie paska albo brak obrotów. Dobieraj go po pełnym oznaczeniu, profilu i długości, a nie tylko po wyglądzie. Przed wymianą sprawdź także koła pasowe, ich ustawienie oraz swobodę obrotu bębna.
Do czego służy pasek klinowy 3L
Pasek klinowy 3L jest elementem mechanicznego przeniesienia napędu. W pralce współpracuje z małym kołem na wale silnika i większym kołem zamocowanym do osi bębna. Obrót silnika jest przekazywany przez boczne powierzchnie paska osadzone w rowku koła. W tej kategorii znajdują się przede wszystkim paski stosowane w starszych lub mniej obciążonych układach napędowych pralek, ale oznaczenie 3L może występować również w innych lekkich urządzeniach.

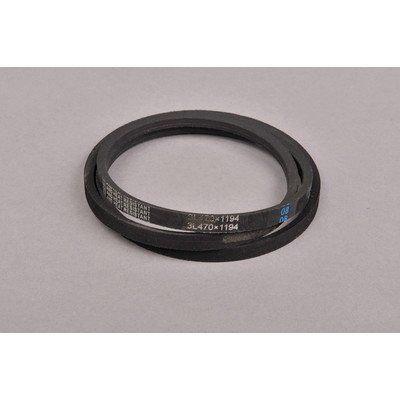

Symbol 3L określa profil paska, a liczby po nim odnoszą się do długości w standardzie calowym. Przykładowo oznaczenie 3L470 jest używane dla paska o nominalnej długości zewnętrznej 47 cali, czyli około 1194 mm. W katalogach można spotkać także podaną długość wewnętrzną lub efektywną, dlatego wartości nie należy porównywać bez sprawdzenia, której długości dotyczy opis.
Objawy uszkodzenia lub niewłaściwego doboru
| Objaw | Możliwe przyczyny | Co sprawdzić | Co oznacza wynik |
| Silnik pracuje, ale bęben nie obraca się | Zerwany, zsunięty albo całkowicie luźny pasek; zablokowane koło lub bęben | Stan paska i możliwość ręcznego obrócenia bębna po odłączeniu zasilania | Zerwany pasek wymaga wymiany, ale blokada bębna może uszkodzić także nowy element |
| Pisk przy ruszaniu lub zmianie obciążenia | Ślizganie, zużyte boki paska, zanieczyszczenie, zbyt małe napięcie albo przeciążenie napędu | Powierzchnie boczne paska, rowki kół, napięcie i opory obrotu | Sam pisk nie potwierdza, że przyczyną jest wyłącznie pasek |
| Pasek regularnie spada | Nieprawidłowa długość lub profil, niewspółosiowe koła, krzywe koło pasowe, luz osi albo problem z łożyskami | Położenie paska podczas ręcznego obracania kołem oraz bicie koła | Jeżeli pasek przesuwa się na bok, trzeba znaleźć przyczynę ustawienia lub luzu przed kolejną wymianą |
| Bęben obraca się nierówno lub zbyt wolno | Pasek się ślizga, jest rozciągnięty, ma uszkodzony kord albo bęben stawia opór | Pasek, koła, opory ręcznego obrotu i ewentualne ciało obce | Sprawny pasek nie skompensuje zatartego łożyska ani zablokowanego bębna |
| Zapach gumy, dymienie lub czarne ślady | Intensywne tarcie, niewłaściwy profil, zablokowane koło albo zbyt duże obciążenie | Pasek i rowki kół po zatrzymaniu urządzenia | Nie uruchamiaj dalej pralki do czasu usunięcia przyczyny przegrzewania |
Co obejrzeć przed zakupem części
Po odłączeniu pralki od sieci zdejmij osłonę zapewniającą dostęp do napędu. Sprawdź, czy pasek ma pęknięcia, postrzępione krawędzie, wypolerowane lub zeszklone boki, ubytki gumy i odsłonięty kord. Zwróć uwagę, czy nie jest zaolejony. Olej, smar i środki chemiczne mogą pogorszyć przyczepność oraz przyspieszyć degradację gumy.
Obróć ręcznie duże koło pasowe i obserwuj, czy obraca się płynnie oraz bez wyraźnego bicia. Spróbuj także poruszyć nim poprzecznie. Wyczuwalny luz, kołysanie koła albo szuranie mogą wskazywać na problem z mocowaniem koła, osią, krzyżakiem lub łożyskami. W takiej sytuacji wymiana samego paska może tylko czasowo usunąć objaw.
Sprawdź, czy oba koła znajdują się w jednej płaszczyźnie. Pasek, który schodzi na krawędź koła, nie powinien być korygowany przez podkładanie przypadkowych podkładek ani przez trwałe przesuwanie silnika bez ustalenia przyczyny. W niektórych pralkach położenie silnika jest elementem regulacji napięcia, a w innych napięcie jest ustalone konstrukcyjnie.
Jak dobrać pasek 3L

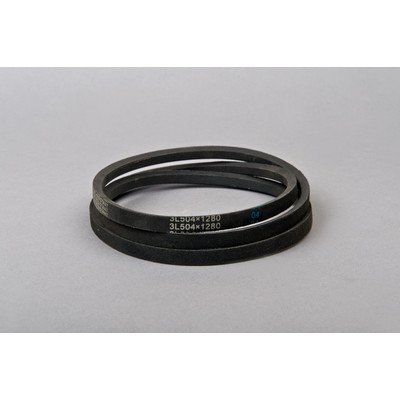

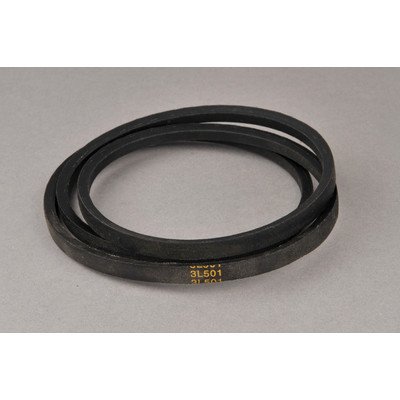

Najpierw odczytaj wszystkie oznaczenia z nieuszkodzonego paska. Zapisz symbol profilu, pełny numer długości oraz ewentualne dodatkowe oznaczenia producenta. 3L470, 3L493, 3L504 i 3L513 nie są zamiennymi nazwami tego samego paska — różnią się długością, a kilka milimetrów może mieć znaczenie dla położenia silnika i siły naciągu.
Przy doborze uwzględnij:
- profil 3L, a nie tylko podobną szerokość paska;
- pełne oznaczenie długości i rodzaj długości podany w katalogu;
- szerokość oraz wysokość przekroju, jeżeli nadruk jest nieczytelny;
- sposób mocowania i zakres regulacji silnika w konkretnej pralce;
- stan oraz profil rowków obu kół pasowych;
- numer części producenta urządzenia, jeżeli pasek nie ma czytelnego nadruku.
Pasek 3L ma nominalnie przekrój o szerokości górnej około 3/8 cala i wysokości około 7/32 cala, ale parametry mogą być prezentowane w różny sposób przez poszczególnych producentów. Nie zastępuj go paskiem o podobnej szerokości, lecz innym profilu, na przykład Z, A, J lub H. Inny profil może nie osadzić się prawidłowo w rowku, nawet jeśli da się go założyć na koła.
Jeżeli starego paska brakuje, sam pomiar odległości między kołami nie wystarcza do pewnego doboru. Potrzebne są co najmniej: pełne oznaczenie pralki, zdjęcie układu napędowego, profil kół i informacja o średnicach kół. W pralce konkretnej marki należy odczytać wymagane oznaczenie z tabliczki znamionowej, na przykład pełny PNC, E-Nr, numer serwisowy albo kod wyrobu — zależnie od producenta. Skrócony model może obejmować kilka wariantów z innym paskiem.
Dostęp i wymiana paska
Miejsce dostępu zależy od konstrukcji pralki. W części modeli ładowanych od frontu pasek znajduje się za tylną osłoną, w innych dostęp uzyskuje się przez boczną blachę, górny blat albo spód urządzenia. Nie wycinaj otworu w obudowie i nie demontuj elementów według instrukcji z innego modelu. Najpierw sprawdź dokumentację właściwego urządzenia i zobacz, które panele są fabrycznie przeznaczone do demontażu.
Typowa kolejność prac wygląda następująco:
- Odłącz wtyczkę od gniazda. Jeśli pralka jest zabudowana, wysuń ją tak, aby nie naprężać przewodu ani węży. Zakręć dopływ wody, jeżeli konstrukcja wymaga przechylenia urządzenia.
- Zdemontuj panel zapewniający dostęp do kół. Odkładaj śruby według miejsca montażu, ponieważ ich długość i sposób mocowania mogą się różnić.
- Zanim zdejmiesz pasek, sfotografuj jego przebieg oraz położenie na obu kołach. Obracaj duże koło ręką i zsuwaj pasek stopniowo, nie podważając go ostrym narzędziem o przewody lub uszczelnienia.
- Oczyść rowki kół z resztek gumy i sprawdź, czy koła nie mają ostrych krawędzi, pęknięć, luzu ani widocznego bicia.
- Załóż nowy pasek zgodnie z konstrukcją danego modelu. W wielu układach zakłada się go najpierw na małe koło silnika, a następnie na część dużego koła i obraca kołem, aż pasek ułoży się w rowku. W innych urządzeniach dostęp jest od góry lub pasek współpracuje z ruchomym silnikiem — kolejność może być inna.
- Nie rozciągaj paska nadmiernie śrubokrętem i nie zakładaj go przez gwałtowne obracanie napędu, jeżeli producent przewiduje regulację położenia silnika. Możesz uszkodzić kord albo zranić dłoń.
- Po założeniu obróć koło ręcznie kilka pełnych obrotów. Pasek powinien pozostawać w rowku, nie ocierać o osłonę i nie przesuwać się na bok. Dopiero potem zamontuj panele i wykonaj krótki test bez wsadu, obserwując pracę urządzenia.
Opisane czynności serwisowe wymagają odłączenia zasilania, stabilnego ustawienia urządzenia i odpowiednich narzędzi. Prace przy uruchomionej pralce, pomiary pod napięciem oraz naprawy łożysk, krzyżaka lub instalacji elektrycznej powinny wykonywać osoby z odpowiednimi kwalifikacjami i doświadczeniem. Nie wkładaj rąk w obracający się napęd i nie mostkuj żadnych zabezpieczeń.
Gdy nowy pasek nadal spada
Jeżeli prawidłowo oznaczony pasek spada po kilku obrotach lub podczas prania, nie zwiększaj przypadkowo napięcia. Sprawdź kolejno:
- czy długość i profil odpowiadają staremu paskowi oraz dokumentacji urządzenia;
- czy duże koło jest dokręcone i nie ma luzu na osi;
- czy koło nie jest odkształcone lub ustawione skośnie;
- czy małe koło silnika nie ma uszkodzonej tulei, zabrudzeń albo resztek starego paska;
- czy bęben obraca się swobodnie i nie ma wyczuwalnego luzu łożysk;
- czy obciążenie bębna nie powoduje nadmiernego ugięcia zbiornika lub przemieszczania napędu.
Pasek spadający tylko przy pełnym wsadzie może wskazywać na problem z ustawieniem napędu, luzem łożysk, kołem pasowym albo nadmiernymi ruchami zespołu piorącego. Sam fakt, że nowa część pasuje na koła, nie potwierdza jej zgodności ani prawidłowego napięcia.
FAQ
Czy pasek 3L470 pasuje do każdej pralki wymagającej paska 3L?
Nie. 3L oznacza profil, a 470 oznacza konkretną długość nominalną. Pralka może wymagać innej długości, a dodatkowo liczy się sposób prowadzenia paska, położenie silnika i wariant układu napędowego.
Czy oznaczenie 3L470 oznacza długość 470 mm?
Nie. W typowym oznaczeniu FHP liczba 470 odnosi się do długości zewnętrznej wynoszącej 47,0 cala. Wartość w milimetrach zależy od tego, czy podawana jest długość zewnętrzna, wewnętrzna czy efektywna. Zawsze porównuj oznaczenie z dokumentacją konkretnego paska.
Czy można dobrać pasek po samej szerokości?
Nie. Taka metoda nie rozstrzyga profilu, długości ani sposobu pracy w rowku. Potrzebne są pełne oznaczenia starego paska albo dane pralki pozwalające potwierdzić numer części.
Co sprawdzić, gdy pasek spada zaraz po wymianie?
Najpierw sprawdź profil i długość paska, następnie współosiowość kół, dokręcenie dużego koła, bicie, luzy osi oraz opory obrotu bębna. Jeżeli koło porusza się poprzecznie albo pasek schodzi na krawędź, problem prawdopodobnie nie ogranicza się do samego paska.
Czy nowy pasek powinien być luźniejszy od starego?
Zużyty pasek może być rozciągnięty, dlatego nowy często wydaje się krótszy. Nie oceniaj dopasowania wyłącznie siłą potrzebną do założenia. Prawidłowy montaż zależy od konstrukcji napędu i przewidzianej regulacji; nie wolno zastępować jej nadmiernym rozciąganiem.
Jakie dane przesłać do doboru paska 3L?
Przygotuj pełne oznaczenie z tabliczki znamionowej, zdjęcie nadruku ze starego paska, zdjęcie obu kół oraz informację, czy pasek spadł, zerwał się lub ślizgał. Nie podawaj wyłącznie skróconej nazwy handlowej modelu, jeśli producent stosuje dodatkowy numer wariantu.
