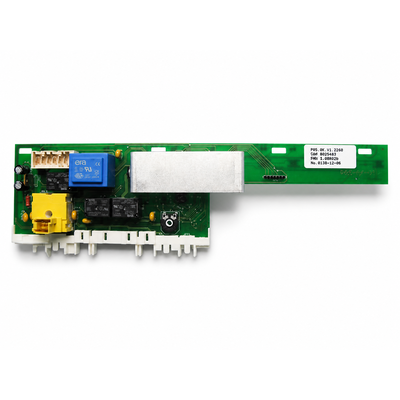

Sterowniki
Moduły, programatory i sterowniki do pralek odpowiadają za obsługę programu oraz sterowanie silnikiem, pompą, zaworami, grzałką i blokadą drzwi. Przed zakupem porównaj oznaczenie płytki z pełnymi danymi pralki, ponieważ podobny wygląd i identyczne złącze nie potwierdzają zgodności.
Moduł, programator czy sterownik — co znajduje się w pralce?
W opisach części nazwy moduł sterujący, programator, płytka PCB i sterownik bywają używane zamiennie, ale nie zawsze oznaczają ten sam element. W starszych pralkach programator może być zespołem elektromechanicznym z przełączanymi stykami i mechanizmem krzywkowym. W nowszych urządzeniach wybór programu obsługuje panel użytkownika, a główna elektronika steruje wykonaniem cyklu.
W zależności od konstrukcji jedna pralka może mieć kilka współpracujących płytek:
- moduł główny lub mocy — steruje obciążeniami, na przykład silnikiem, pompą, elektrozaworami, grzałką i blokadą drzwi;
- moduł panelu lub wyświetlacza — odbiera sygnały z przycisków i pokrętła oraz pokazuje program, czas lub kod błędu;
- sterownik silnika lub inwerter — występuje w wybranych pralkach z napędem elektronicznym i może być oddzielnym zespołem;
- programator mechaniczny albo elektroniczny — w zależności od modelu może wybierać etapy programu lub współpracować z modułem głównym.
Dlatego przed zamówieniem trzeba ustalić nie tylko nazwę części, lecz także jej funkcję, położenie, numer katalogowy i połączenie z pozostałymi płytkami.
Jakie objawy mogą wskazywać na moduł lub programator?
Uszkodzenie elektroniki może powodować bardzo różne zachowanie pralki. Sam objaw nie jest jednak dowodem, że uszkodzony jest moduł — podobne symptomy wywołują elementy wykonawcze, czujniki, wiązki przewodów albo problemy z zasilaniem.
Pralka jest całkowicie martwa
Jeżeli nie świeci panel, nie działa pokrętło i nie reaguje przycisk włącznika, kolejność sprawdzania powinna być następująca:
- sprawdź gniazdo i przewód zasilający oraz to, czy urządzenie nie wyłączyło zabezpieczenia instalacji;
- obejrzyj wtyczkę, przewód, filtr przeciwzakłóceniowy i złącza zasilające — wyłącznie po odłączeniu pralki od sieci;
- sprawdź przycisk włącznika, przewody między panelem a modułem oraz ślady zalania lub nadpalenia;
- dopiero później oceń układ zasilania na module.
Jeśli napięcie dochodzi do urządzenia, nie oznacza to jeszcze, że prawidłowo działa zasilacz niskonapięciowy modułu. W płytkach spotyka się uszkodzenia elementów zasilacza, bezpieczników, rezystorów, układów scalonych, warystorów, ścieżek i lutów. Pomiar obwodów po stronie sieciowej wymaga kwalifikacji, odpowiedniej izolacji i znajomości schematu.
Pralka pobiera wodę, ale nie przechodzi dalej
Zanim podejrzysz sterownik, sprawdź, czy woda rzeczywiście dopływa do urządzenia, czy sitka elektrozaworu są drożne, a szuflada i kanały dozownika nie są zatkane. Następnie warto skontrolować wężyk hydrostatu, komorę powietrzną i sam czujnik poziomu. Nieprawidłowy sygnał o poziomie wody może zatrzymać program, mimo że moduł działa prawidłowo.
Jeżeli pralka pobiera wodę, lecz nie rozpoczyna ruchów bębna, możliwe są również: zerwany pasek, zużyte szczotki silnika, uszkodzenie tachogeneratora, przewodów, złącza silnika albo sterowania napędem. Moduł staje się bardziej prawdopodobnym podejrzanym dopiero wtedy, gdy obwód silnika, czujnik prędkości i połączenia zostały sprawdzone zgodnie ze schematem konkretnego modelu.
Pralka nie odpompowuje wody lub nie wiruje
Najpierw wyczyść filtr pompy i sprawdź, czy wąż odpływowy nie jest załamany albo zatkany. Zablokowana pompa może zatrzymać program i sprawiać wrażenie usterki programatora. Jeżeli pompa po odłączeniu od urządzenia ma mechaniczne uszkodzenia, nadmierny luz lub nieprawidłową rezystancję względem danych producenta, należy naprawić ten obwód przed oceną modułu.
Brak wirowania nie musi oznaczać awarii elektroniki. Sprawdź także wyważenie wsadu, odpływ, szczotki silnika, pasek, tachogenerator i wiązkę. W napędzie bezpośrednim nie występuje pasek, a diagnoza może obejmować osobny moduł sterownika silnika. Warto zwrócić uwagę, czy bęben obraca się podczas prania, czy tylko nie osiąga wysokiej prędkości — te dwa przypadki zawężają listę podejrzanych elementów, ale jej nie rozstrzygają.
Pralka nie grzeje, przegrzewa wodę albo zatrzymuje program
Przy problemach z temperaturą sprawdź grzałkę oraz czujnik NTC, a także ich przewody i złącza. Rezystancję grzałki mierzy się po odłączeniu przewodów, aby nie uzyskać wyniku zafałszowanego przez inne elementy obwodu. Pomiar rezystancji samego elementu nie zastępuje próby izolacji do obudowy — przebicie może ujawniać się dopiero przy napięciu roboczym i powinno być badane odpowiednim testerem przez osobę wykwalifikowaną.
Czujnik NTC wymaga oceny zgodnie z charakterystyką dla konkretnego modelu i temperaturą pomiaru. Wynik prawidłowy w temperaturze pokojowej nie potwierdza pełnej sprawności czujnika w całym zakresie pracy. Jeżeli grzałka i czujnik są sprawne, przewody mają ciągłość, a moduł nie załącza obciążenia lub załącza je nieprawidłowo, można podejrzewać przekaźnik, triak, ścieżkę albo sterowanie na płytce.
Panel pokazuje błędne informacje lub przyciski nie reagują
Objawy dotyczące wyświetlacza, pokrętła i przycisków mogą wynikać z uszkodzenia modułu panelu, taśmy, wiązki, enkodera, samego przycisku albo komunikacji między płytkami. Sprawdź, czy problem dotyczy wszystkich funkcji, czy tylko jednego przycisku lub programu. Pojedynczy niedziałający klawisz częściej kieruje uwagę na element panelu, jego mechanizm albo połączenie niż na moduł mocy.
Jeżeli wszystkie kontrolki świecą chaotycznie, wyświetlacz pokazuje przypadkowe znaki albo urządzenie samoczynnie zmienia program, przyczyną może być elektronika, wilgoć, niestabilne zasilanie lub uszkodzenie połączenia między płytkami. Oględziny należy wykonać po odłączeniu urządzenia i po odczekaniu czasu określonego w dokumentacji, ponieważ część obwodu zasilacza może utrzymywać niebezpieczne napięcie.
Co sprawdzić przed zakupem modułu?
Przed zamówieniem drogiego sterownika wykonaj podstawową diagnostykę według objawu:
| Objaw | Możliwe przyczyny poza modułem | Co sprawdzić przed zakupem | Co oznacza wynik |
| Brak jakiejkolwiek reakcji | Gniazdo, przewód, filtr przeciwzakłóceniowy, włącznik, wiązka, blokada drzwi | Zasilanie urządzenia, złącza i widoczne uszkodzenia | Brak zasilania na wejściu nie potwierdza awarii modułu; zasilanie obecne wymaga dalszej diagnostyki obwodu zasilacza |
| Pobieranie wody bez rozpoczęcia prania | Hydrostat, wężyk hydrostatu, zawór, silnik, szczotki, pasek, tacho | Drożność układu poziomu, zawór, napęd i wiązkę | Uszkodzony czujnik lub napęd może zatrzymać program bez usterki sterownika |
| Brak odpompowania | Filtr, pompa, wąż odpływowy, przewody | Filtr, wirnik pompy, drożność odpływu i połączenia | Jeśli pompa jest zablokowana, moduł może prawidłowo oczekiwać na usunięcie problemu |
| Brak grzania | Grzałka, NTC, przewody, przekaźnik | Grzałkę, izolację i czujnik według danych modelu | Prawidłowa rezystancja nie wyklucza przebicia ani problemu ze sterowaniem |
| Brak wirowania | Niewyważenie, szczotki, pasek, tacho, silnik | Zachowanie bębna z pustym wsadem, napęd i czujnik prędkości | Nieudane wirowanie może wynikać z ochrony silnika lub odpływu, nie tylko z modułu |
| Program zatrzymuje się w różnych miejscach | Czujniki, pompa, grzałka, blokada, zalanie, wiązka | Kod błędu, etap zatrzymania i element wskazany w dokumentacji | Kod wskazuje obszar kontroli, a nie automatycznie część do wymiany |
Nie mostkuj blokady drzwi, przekaźników ani innych zabezpieczeń. Nie uruchamiaj urządzenia z odsłoniętymi elementami sieciowymi bez kwalifikacji i odpowiednich przyrządów.
Oględziny i pomiary modułu
Po odłączeniu pralki od zasilania można wykonać oględziny płytki i połączeń. Zwróć uwagę na:
- nadpalone lub pęknięte elementy;
- zwęglone ścieżki i przebarwienia laminatu;
- spuchnięte albo rozszczelnione kondensatory;
- ślady wilgoci, detergentu i korozji;
- luźne, przegrzane lub zaśniedziałe złącza;
- pęknięte luty przy przekaźnikach, dużych elementach i złączach;
- przewody przygniecione obudową albo przetarte podczas pracy urządzenia.
Pomiar rezystancji wykonuj przy odłączonych przewodach badanego obwodu i bez obecności napięcia. Wartości należy porównywać ze schematem serwisowym lub danymi dla konkretnego modelu. Nie ma jednej uniwersalnej rezystancji dla każdego modułu, triaka, silnika, grzałki czy czujnika.
W przypadku modułu zasilania można sprawdzać zwarcia w obwodzie wejściowym i niskonapięciowym, ale sam pomiar omomierzem nie potwierdza prawidłowej pracy przetwornicy pod obciążeniem. Podobnie pomiar triaka lub przekaźnika poza układem może nie wykazać usterki sterowania, obciążenia ani przebicia ujawniającego się dopiero w pracy. Jeżeli uszkodzeniu uległ element mocy, trzeba znaleźć przyczynę przeciążenia — na przykład zwarcie w pompie, blokadzie, silniku, grzałce lub wiązce — aby nowy moduł nie uległ ponownie uszkodzeniu.
Naprawa elementów SMD, układów zasilaczy impulsowych i obwodów po stronie sieciowej jest pracą dla osoby z przygotowaniem elektronicznym. Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia, właściwych narzędzi i zachowania procedur ochrony przeciwporażeniowej. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Gdzie znajduje się moduł i jak uzyskać do niego dostęp?
Moduł panelu znajduje się zwykle za panelem sterowania, natomiast moduł główny może być umieszczony w dolnej części obudowy, przy bocznej ścianie, z tyłu albo w osobnej osłonie. Rozmieszczenie różni się między rodzinami pralek, dlatego nie należy przenosić kolejności demontażu z jednego modelu na inny.
Przed demontażem:
- odłącz wtyczkę, zakręć dopływ wody i zabezpiecz urządzenie przed przypadkowym uruchomieniem;
- wykonaj zdjęcia ułożenia wiązek, złączy i prowadzenia przewodów;
- odczytaj oznaczenia z obudowy modułu oraz obu stron płytki;
- zdejmuj obudowę zgodnie z dokumentacją właściwego modelu, nie podważając delikatnych zatrzasków na siłę;
- oznacz złącza przed odłączeniem i nie ciągnij za przewody;
- sprawdź, czy w obudowie modułu nie ma wody, detergentu, śladów przegrzania lub luźnych elementów.
Po montażu sprawdź poprawność osadzenia wszystkich złączy, prowadzenie przewodów, zamknięcie osłon i brak kontaktu wiązki z ruchomymi częściami. Test wykonaj najpierw bez wsadu, obserwując pobieranie wody, pracę pompy, obrót bębna, grzanie i zakończenie programu. Jeżeli nowy moduł natychmiast powoduje wybicie zabezpieczenia, zapach spalenizny lub nietypową pracę, odłącz urządzenie i nie kontynuuj prób.
Wymiana modułu a naprawa płytki
Wymiana całej płytki jest uzasadniona dopiero po sprawdzeniu elementów współpracujących. Jeżeli przyczyną był uszkodzony silnik, pompa, blokada, grzałka, elektrozawór lub wiązka, samo zamontowanie nowego sterownika może zakończyć się kolejną awarią.
Naprawa modułu na poziomie podzespołów może być opłacalna, gdy uszkodzenie dotyczy rozpoznanego elementu, na przykład zasilacza, przekaźnika, triaka, rezystora, kondensatora lub przerwanej ścieżki. Nie należy jednak wymieniać elementów wyłącznie na podstawie podobnego wyglądu płytki. Różne wersje mogą mieć inną topologię, oznaczenia, oprogramowanie i obciążenia. Wymiana uszkodzonego elementu bez usunięcia przyczyny zwarcia nie jest pełną naprawą.
Jak dobrać właściwy sterownik do pralki?
Dobór wykonuj na podstawie pełnych danych urządzenia oraz oznaczeń starego modułu. Potrzebne mogą być:
- pełny model pralki i jego wariant;
- numer fabryczny lub seryjny, jeśli producent rozróżnia nim wykonania;
- numer katalogowy modułu, numer PCB, oznaczenie HW/SW albo numer z naklejki;
- dane z tabliczki znamionowej właściwe dla producenta;
- zdjęcia etykiet i złączy starej płytki, najlepiej z obu stron;
- informacja, czy część jest modułem głównym, panelem, programatorem czy sterownikiem silnika.
Wymagane oznaczenia zależą od marki:
- Amica: model, kod wyrobu i 14-cyfrowy numer fabryczny;
- Electrolux, AEG, Zanussi: pełny PNC / Prod.No.;
- Bosch i Siemens: pełny E-Nr z końcówką /xx;
- Whirlpool, Bauknecht, Indesit, Hotpoint: numer serwisowy, często rozpoczynający się od 85;
- Beko i Grundig: model oraz Product No.;
- LG: model oraz Product Code;
- Gorenje i Hisense: model oraz Art. No. albo kod PS;
- Samsung: pełny model z końcowym wariantem, na przykład /0000.
Skrócona nazwa handlowa modelu może obejmować kilka wersji różniących się prędkością wirowania, panelem, rynkiem, silnikiem, oprogramowaniem lub sposobem komunikacji między modułami. Również identyczne złącze nie oznacza zgodności elektrycznej ani programowej.
Nie każdy moduł wymaga programowania i nie każdy jest gotowy do pracy po prostym przełożeniu. W niektórych rodzinach płytka jest dostarczana jako skonfigurowana dla określonego PNC, a w innych konieczna może być konfiguracja lub inicjalizacja według procedury producenta. Przed zakupem porównaj numer części i wariant urządzenia z katalogiem zgodności. Najbezpieczniejszy następny krok to odczytanie oznaczeń z tabliczki znamionowej oraz modułu i przesłanie wyraźnych zdjęć do doboru.
FAQ
Czy brak reakcji pralki oznacza uszkodzony moduł?
Nie. Najpierw sprawdź gniazdo, przewód, zabezpieczenie instalacji, filtr przeciwzakłóceniowy, włącznik, wiązkę i blokadę drzwi. Dopiero gdy zasilanie dociera do urządzenia, a prostsze przyczyny zostały wykluczone, można diagnozować układ zasilania modułu.
Czy kod błędu wskazuje część, którą trzeba kupić?
Nie zawsze. Kod zwykle wskazuje obszar problemu, na przykład odpływ, blokadę, grzanie, silnik albo komunikację. Przed wymianą modułu sprawdź element wskazany przez kod, jego przewody oraz warunki, w których błąd się pojawia. Znaczenie kodu trzeba potwierdzić dla konkretnej marki i modelu.
Czy można sprawdzić moduł zwykłym multimetrem?
Multimetr może pomóc wykryć przerwę, zwarcie, uszkodzony rezystor, niektóre problemy z diodami, złączami lub ścieżkami. Nie potwierdza jednak pełnej sprawności modułu podczas pracy, poprawności komunikacji, działania oprogramowania ani bezpieczeństwa izolacji. Pomiary po stronie sieciowej i pod napięciem wykonuje wykwalifikowany serwisant.
Czy moduł z takimi samymi wtyczkami będzie pasował?
Nie ma takiej gwarancji. Liczą się numer katalogowy, wersja płytki, konfiguracja, oprogramowanie, parametry obciążeń i pełne oznaczenie pralki. Porównaj dane z tabliczki znamionowej i etykiety starego modułu, a nie tylko kształt obudowy lub liczbę pinów.
Czy uszkodzony moduł można naprawić zamiast wymieniać?
Czasami tak, jeżeli można potwierdzić uszkodzenie konkretnego elementu i usunąć przyczynę przeciążenia. Naprawa zasilacza, triaka, przekaźnika lub ścieżki wymaga odpowiednich umiejętności elektronicznych. W przypadku uszkodzenia procesora, zalanej płytki, nieznanej konfiguracji albo rozległego zwęglenia wymiana lub profesjonalna regeneracja może być bezpieczniejsza.
Jakie zdjęcia przygotować do doboru sterownika?
Przygotuj zdjęcie całej tabliczki znamionowej pralki, zbliżenia wszystkich etykiet modułu, oznaczenia nadrukowane na płytce oraz zdjęcia złączy. Nie zasłaniaj numerów, końcówek wariantu ani kodów wersji. Dla marek rozróżniających wykonania podaj pełny PNC, E-Nr, numer serwisowy, Product Code, Product No. lub inne właściwe oznaczenie producenta.
