Elementy zbiornika
Bębny, zbiorniki i kompletne zespoły piorące stosuje się przy pęknięciu wanny, uszkodzeniu krzyżaka, osi, powierzchni bębna albo niewymiennym ułożyskowaniu. Hałas, luz czy wyciek nie przesądzają jednak, który element jest wadliwy. Przed zakupem ustal źródło problemu oraz sprawdź zgodność katalogową według pełnego oznaczenia pralki z tabliczki znamionowej.
Bęben, zbiornik i zespół piorący – czym się różnią?

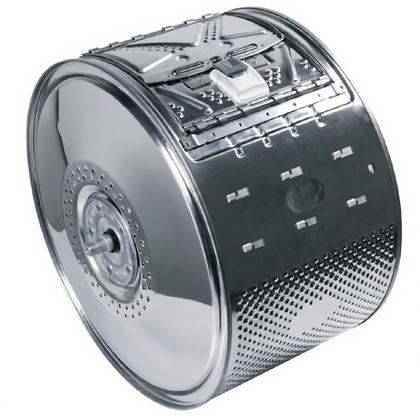

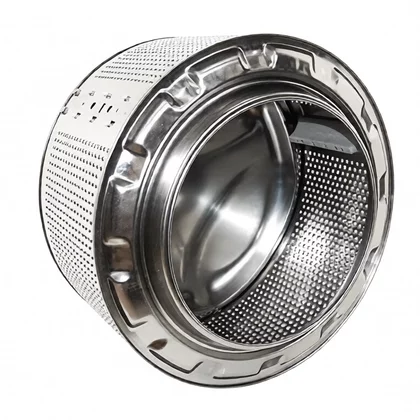

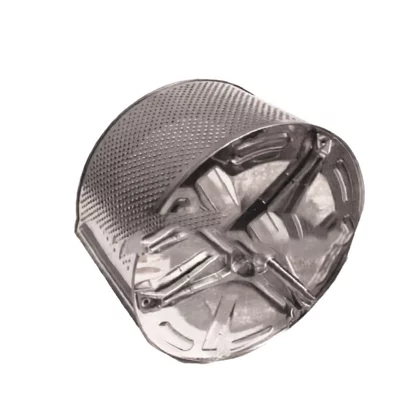

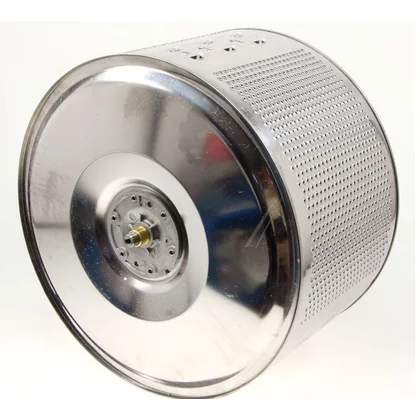

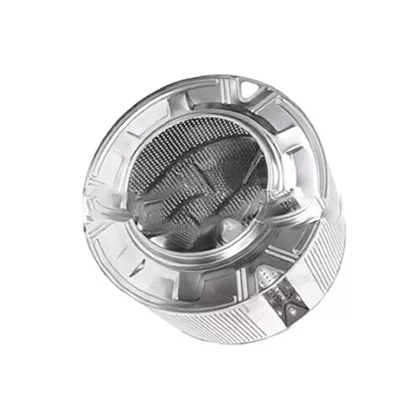

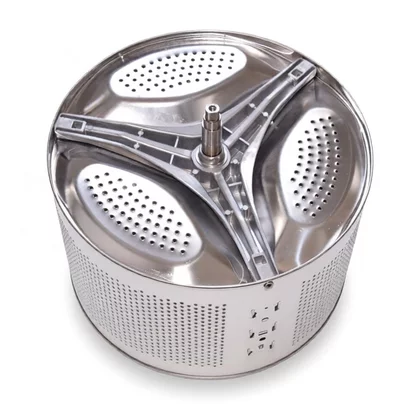

Bęben to obracający się, perforowany kosz, do którego wkłada się pranie. Z tyłu może być połączony z wałem i krzyżakiem, a wewnątrz ma zabieraki podnoszące tkaniny podczas obrotu.
Zbiornik, nazywany również wanną, pozostaje nieruchomy i otacza bęben. To w nim znajduje się woda. Zależnie od konstrukcji składa się z dwóch skręconych części albo jest zespolony fabrycznie. W tylnej części zbiornika mogą znajdować się gniazda łożysk, uszczelniacz wału i mocowania innych podzespołów.

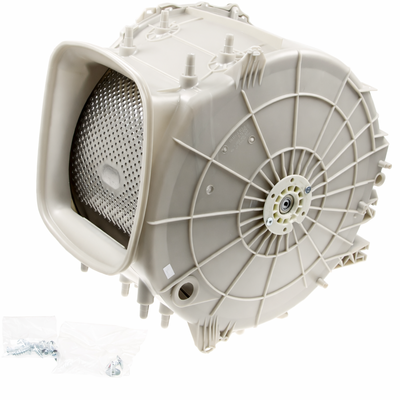

Kompletny zespół piorący może obejmować zbiornik z bębnem, krzyżakiem, wałem i ułożyskowaniem. Zakres kompletu trzeba zawsze sprawdzić w opisie konkretnej części – podobna nazwa nie oznacza identycznego wyposażenia.
Objawy usterki i możliwe przyczyny
| Objaw | Co może być przyczyną | Jak zawęzić diagnozę |
| Narastające huczenie podczas wirowania | zużyte łożyska, uszkodzona bieżnia wału, rzadziej napęd | Obróć pusty bęben ręką. Chropowaty odgłos i opór wskazują na ułożyskowanie, ale warto odłączyć pasek, jeśli konstrukcja daje do niego bezpieczny dostęp, aby oddzielić hałas bębna od silnika. |
| Stukanie i bęben obracający się mimośrodowo | pęknięty lub skorodowany krzyżak, uszkodzona oś, luźne koło pasowe | Obserwuj szczelinę między bębnem a fartuchem podczas powolnego obrotu. Jeżeli wyraźnie zmienia się cyklicznie, potrzebna jest kontrola krzyżaka, osi i mocowania koła. |
| Luz bębna góra–dół | łożyska, wał, krzyżak lub ich połączenie | Poruszaj krawędzią metalowego bębna, a nie całym zbiornikiem. Ruch całego zespołu na zawieszeniu jest normalny; istotny jest luz bębna względem zbiornika. Sam test nie rozstrzyga, który element wewnątrz jest uszkodzony. |
| Pralka silnie drga lub przemieszcza się | niewypoziomowanie, niewłaściwy wsad, amortyzatory, sprężyny, przeciwwagi albo uszkodzenie zespołu piorącego | Najpierw sprawdź ustawienie urządzenia, wsad i mocowania przeciwwag. Jeżeli cały zbiornik kołysze się, lecz bęben pozostaje względem niego stabilny, bardziej prawdopodobny jest problem z amortyzatorami lub zawieszeniem sprężynowym. |
| Metaliczne tarcie w jednym miejscu obrotu | ciało obce, zdeformowany bęben, uszkodzony zabierak lub element wewnątrz zbiornika | Obejrzyj perforację, zabieraki i szczelinę przy fartuchu. Tarcie występujące w tym samym położeniu może pochodzić od przedmiotu między bębnem a zbiornikiem, a nie od łożysk. |
| Wyciek spod pralki | pęknięty zbiornik, nieszczelność jego połączenia, uszczelniacz wału, fartuch, pompa lub wąż | Ustal najwyżej położone mokre miejsce. Woda na przedniej ścianie kieruje diagnostykę ku fartuchowi, a ślady od osi lub tylnej części zbiornika mogą wskazywać na ułożyskowanie i uszczelniacz. |
Jak sprawdzić zespół piorący bez pełnego demontażu?
Przed oględzinami odłącz pralkę od zasilania, zamknij dopływ wody i usuń wodę pozostającą w układzie odpływowym. Bęben powinien być pusty.
- Obróć bęben powoli. Zwróć uwagę na szuranie, punktowy opór oraz zmianę szczeliny między krawędzią bębna a fartuchem.
- Sprawdź luz względny. Unieś lekko metalowy bęben przy otworze załadunkowym. Nie myl jego luzu względem zbiornika z ruchem całej wanny na sprężynach.
- Obejrzyj dostępne powierzchnie. Szukaj ostrych krawędzi perforacji, pękniętych zabieraków, śladów tarcia na fartuchu i brunatnych zacieków z tylnej części zespołu.
- Skontroluj koło pasowe, jeżeli występuje. Po zdjęciu tylnej osłony sprawdź, czy śruba mocująca i samo koło nie mają widocznego luzu. Krzywe lub luźne koło może powodować bicie i zrzucanie paska napędowego.
- Oddziel bęben od napędu. Jeśli dostęp na to pozwala, zdjęcie paska umożliwia osobne obrócenie bębna i silnika. Hałas pozostający po odłączeniu napędu kieruje podejrzenie ku łożyskom, wałowi lub elementom wewnątrz zbiornika.
Nie ma jednego pomiaru elektrycznego, który potwierdzi sprawność bębna, zbiornika lub krzyżaka. Są to elementy mechaniczne, dlatego podstawą diagnozy są oględziny, ocena luzu, odgłosów i współosiowości. Ostateczne rozróżnienie uszkodzonego krzyżaka, osi, tulei i łożysk często jest możliwe dopiero po otwarciu zespołu.
Co sprawdzić po wyjęciu i otwarciu zbiornika?
Po rozdzieleniu bębna i zbiornika należy ocenić cały układ współpracujący, a nie tylko najbardziej widoczne pęknięcie:
- ramiona krzyżaka – pod kątem korozji, ubytków, pęknięć i odkształcenia;
- wał oraz powierzchnię współpracującą z uszczelniaczem – głęboki rowek lub korozja mogą uniemożliwić trwałe uszczelnienie;
- gniazda łożysk – zużyte lub pęknięte gniazdo może wymagać tylnej części zbiornika zamiast samych łożysk;
- powierzchnię zbiornika – zwłaszcza ślady ocierania, pęknięcia przy mocowaniach, grzałce, wężach i przeciwwagach;
- krawędź i perforację bębna – odkształcenia mogą niszczyć tkaniny albo fartuch;
- płaszczyzny łączenia połówek zbiornika i uszczelkę – zabrudzenie, deformacja lub uszkodzenie może spowodować wyciek po montażu.
Jeżeli uszkodzone łożysko zniszczyło wał, tuleję albo gniazdo w zbiorniku, zamontowanie wyłącznie nowego kompletu łożysk i uszczelniacza może nie zapewnić trwałej naprawy.
Dostęp i wymiana zespołu piorącego
W pralkach ładowanych od frontu wyjęcie wanny zwykle wymaga demontażu kilku paneli obudowy, odłączenia fartucha od frontu, przewodów i węży, zdjęcia paska oraz odpięcia amortyzatorów i sprężyn. Silnik, koło pasowe i przeciwwagi mogą być zdejmowane w celu uzyskania dostępu lub zmniejszenia masy zespołu. Kolejność zależy jednak od konstrukcji urządzenia.
Przed rozłączeniem instalacji wykonaj zdjęcia i oznacz przewody, złącza oraz węże. Zbiornik trzeba stabilnie podeprzeć przed wypięciem ostatniego amortyzatora lub sprężyny. Przeciwwagi są ciężkie, a ich niekontrolowane przesunięcie może uszkodzić zbiornik albo spowodować uraz.
W zbiorniku skręcanym po wyjęciu zespołu z urządzenia demontuje się napęd i rozłącza połówki wanny. Przy ponownym montażu należy stosować uszczelkę przewidzianą dla danej konstrukcji oraz postępować zgodnie z dokumentacją konkretnego modelu. Nie wolno zakładać uniwersalnego momentu dokręcania śrub ani dowolnego środka uszczelniającego.
Zbiornik zespolony fabrycznie może być oferowany jako komplet, tylna część z osadzonymi łożyskami albo cały zespół piorący. Cięcie i ponowne łączenie takiej wanny nie jest uniwersalną procedurą producenta. Wymaga technologii zapewniającej geometrię i szczelność, dlatego nie należy traktować go jako prostej naprawy domowej.
Podczas montażu łożysk nacisk trzeba przykładać do właściwego pierścienia, aby nie przenosić siły przez elementy toczne. Uszczelniacz, smar, elementy mocujące i ewentualny preparat zabezpieczający gwinty muszą odpowiadać procedurze dla danego zespołu. Uszkodzenie bieżni lub wargi uszczelniacza podczas montażu może szybko spowodować ponowny wyciek i awarię łożysk.
Opisane prace wymagają doświadczenia, odpowiednich narzędzi i bezpiecznego podparcia ciężkiego zespołu. Nie są przeznaczone dla osoby bez przygotowania do napraw mechanicznych i elektrycznych urządzeń AGD.
Kontrola po naprawie
Przed zamknięciem obudowy obróć bęben ręcznie i sprawdź, czy pracuje płynnie, nie ociera oraz zachowuje równą szczelinę względem zbiornika i fartucha. Skontroluj ułożenie węży, obejm, przewodów, sprężyn i amortyzatorów.
Po złożeniu wykonaj program testowy właściwy dla modelu lub krótki cykl z pobieraniem i odpompowaniem wody. Najpierw obserwuj szczelność bez wysokich obrotów, a następnie sprawdź kontrolowane wirowanie. Przerwij próbę, jeśli pojawi się wyciek, bicie bębna, tarcie lub gwałtowne drgania.
Jak dobrać bęben, zbiornik lub kompletny zespół?
Nie dobieraj tych części wyłącznie według pojemności pralki, wyglądu zbiornika czy średnicy bębna. Różnice mogą dotyczyć osi, łożyskowania, mocowań przeciwwag i amortyzatorów, położenia grzałki, króćców, silnika, koła pasowego, fartucha oraz czujników.
Najpierw ustal, czy potrzebujesz:
- samego bębna z wałem lub krzyżakiem;
- przedniej albo tylnej części zbiornika;
- kompletnego zbiornika z bębnem;
- zespołu z fabrycznie osadzonym ułożyskowaniem;
- zabieraka, krzyżaka lub innego elementu dostępnego osobno.
Podstawą doboru są pełne dane z tabliczki znamionowej. Dla Amica potrzebne są model, kod wyrobu i 14-cyfrowy numer fabryczny; dla Electrolux, AEG i Zanussi – pełny PNC/Prod.No.; dla Bosch i Siemens – E-Nr z końcówką /xx; dla Whirlpool, Bauknecht, Indesit i Hotpoint – numer serwisowy, często zaczynający się od 85. W przypadku Beko i Grundig podaj model oraz Product No., LG – model i Product Code, Gorenje i Hisense – model oraz Art. No. lub kod PS, a Samsung – pełny model z wariantem, np. /0000.
Numer odczytany ze starej części może pomóc, ale nie zastępuje identyfikacji urządzenia. Ten sam bęben lub zbiornik może występować w kilku rewizjach, a podobne zespoły mogą różnić się jednym mocowaniem. Najbezpieczniejszy następny krok to porównanie zgodności katalogowej po pełnym oznaczeniu pralki i przesłanie zdjęcia tabliczki znamionowej, jeśli wariant nie jest jednoznaczny.
FAQ – bębny i zbiorniki do pralek
Czy luz bębna oznacza pęknięty krzyżak?
Nie zawsze. Luz może pochodzić także z łożysk, zużytej powierzchni wału albo połączenia tych elementów. Trzeba odróżnić ruch metalowego bębna względem zbiornika od normalnego kołysania całej wanny na zawieszeniu.
Jak odróżnić uszkodzone łożyska od przedmiotu pod bębnem?
Łożyska zwykle powodują chropowaty szum lub huczenie zależne od prędkości obrotowej. Ciało obce częściej ociera punktowo w określonej pozycji bębna. Zdjęcie paska, jeśli jest bezpiecznie dostępny, pomaga wykluczyć hałas silnika, ale nie zastępuje oględzin wnętrza zbiornika.
Czy pęknięty zbiornik można kleić?
Nie każda naprawa klejona jest trwała. Zbiornik pracuje pod obciążeniem, drga i zmienia temperaturę, a rodzaj tworzywa ma znaczenie dla przyczepności. Najpierw trzeba również usunąć przyczynę pęknięcia, np. bicie bębna lub luźną przeciwwagę. Jeżeli producent przewiduje wymianę części albo kompletu, jest to rozwiązanie o łatwiejszej do zweryfikowania szczelności.
Czy przy uszkodzonym krzyżaku trzeba wymienić łożyska?
Decyzja zależy od ich stanu, konstrukcji i zakresu uszkodzenia. Po rozebraniu należy sprawdzić łożyska, uszczelniacz, wał oraz gniazda. Korozja lub bicie krzyżaka mogły obciążać ułożyskowanie, ale nie uzasadnia to zakupu części bez oględzin.
Czy każdy zbiornik da się rozkręcić?
Nie. Niektóre zbiorniki są fabrycznie skręcane, a inne zespolone. Widoczna linia łączenia nie przesądza, że wanna jest przeznaczona do otwierania. Właściwy wariant i dostępność elementów osobno należy sprawdzić w dokumentacji części dla pełnego oznaczenia urządzenia.
Czy cały zespół piorący pasuje do pralki o tej samej pojemności?
Nie. Ładowność jest tylko cechą użytkową i nie określa mocowań, króćców, napędu, osi ani wersji czujników. Zgodność musi wynikać z katalogu części dla konkretnego wariantu pralki.
