Grzałki kuchni SAMSUNG
Grzałki kuchni Samsung obejmują elementy górne, dolne i termoobiegu piekarnika oraz pola promiennikowe płyt ceramicznych. Brak grzania, wolne nagrzewanie lub niedopieczony spód nie przesądzają jednak o uszkodzeniu grzałki. Przed zakupem warto sprawdzić właściwy tryb pracy, połączenia i rezystancję, a część dobrać według pełnego oznaczenia urządzenia wraz z końcowym wariantem.
Która grzałka w kuchni Samsung może odpowiadać za usterkę?

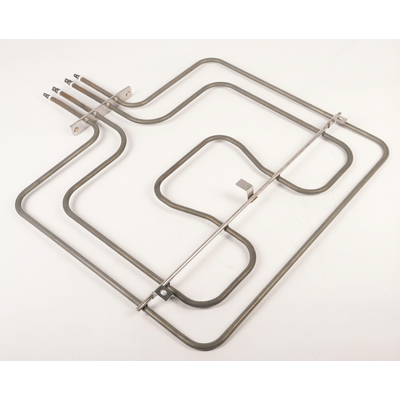

W piekarnikach Samsung mogą występować grzałki górne, dolne oraz pierścieniowe grzałki termoobiegu. Grzałka górna bywa podzielona na dwa niezależnie zasilane obwody, wykorzystywane na przykład podczas zwykłego pieczenia i grillowania. W modelach Dual Cook liczba elementów grzejnych i sposób ich uruchamiania zależą dodatkowo od wybranej komory, położenia separatora oraz programu.
Kategoria obejmuje również promiennikowe pola grzejne stosowane pod szkłem płyt ceramicznych. Pole pojedyncze i dwuobwodowe nie są tym samym elementem: w wersji dwuobwodowej może przestać działać tylko wewnętrzna albo zewnętrzna strefa.
| Objaw | Możliwe przyczyny | Co sprawdzić | Wniosek |
| Piekarnik nie dopieka od dołu | grzałka dolna, jej przewody, przekaźnik lub przełącznik funkcji, niewłaściwy program | działanie innych trybów, stan złączy i rezystancję grzałki dolnej | Przerwa w obwodzie wskazuje na uszkodzoną grzałkę. Prawidłowa rezystancja nie potwierdza, że podczas pracy dociera do niej zasilanie. |
| Grill nie działa, ale termoobieg grzeje | obwód grilla w grzałce górnej, przewody lub sterowanie | osobno sprawdzić każdą parę zacisków grzałki wieloobwodowej | Sprawny jeden obwód grzałki nie oznacza sprawności drugiego. |
| Wentylator obraca się, ale w trybie termoobiegu nie ma ciepła | grzałka pierścieniowa, połączenie elektryczne albo układ sterujący | rezystancję grzałki za osłoną wentylatora oraz stan konektorów | Sam obrót wentylatora potwierdza jedynie pracę napędu, nie grzałki termoobiegu. |
| Wszystkie tryby grzeją słabo lub wcale | zasilanie urządzenia, tryb demonstracyjny, czujnik temperatury, zabezpieczenie termiczne, moduł lub wspólne połączenie | ustawienia, domknięcie drzwi, zasilanie i wspólne elementy obwodu | Jednoczesne uszkodzenie kilku grzałek jest możliwe, lecz przed ich zakupem trzeba wykluczyć wspólną przyczynę. |
| Wyłącznik różnicowoprądowy zadziała po rozgrzaniu | upływność grzałki do osłony, uszkodzone przewody lub konektory | zależność problemu od wybranego trybu oraz rezystancję izolacji odpowiednim miernikiem | Zwykły test ciągłości może nie wykryć upływności ujawniającej się dopiero po nagrzaniu. |
| Jedna strefa pola ceramicznego nie grzeje | przerwany obwód promiennika, ogranicznik temperatury, przełącznik lub sterowanie | czy nie działa całe pole, czy tylko jeden pierścień | W polu dwuobwodowym każda strefa wymaga oddzielnego sprawdzenia. |
Zanim wymontujesz grzałkę
Najpierw sprawdź, czy usterka występuje w każdym programie. Jeśli grzałka dolna nie działa w trybie góra–dół, ale piekarnik prawidłowo grzeje podczas termoobiegu, podejrzenie można zawęzić do obwodu dolnego. Gdy nie działa żaden element grzejny, a panel, światło i wentylatory pozostają aktywne, bardziej prawdopodobna staje się wspólna przerwa w zasilaniu grzałek, zadziałanie zabezpieczenia termicznego albo problem ze sterowaniem.
W piekarniku Dual Cook sprawdź także prawidłowe osadzenie separatora i wybór komory. Nieprawidłowa konfiguracja może ograniczać dostępne programy i powodować zachowanie przypominające awarię grzałki. Drzwi powinny się całkowicie domykać. Uszkodzona uszczelka piekarnika Samsung powoduje ucieczkę ciepła, ale sama nie wyjaśnia braku nagrzewania konkretnego elementu.
Przy nierównym pieczeniu znaczenie mają również poziom blachy, pozostawienie przestrzeni dla przepływu powietrza i sprawność wentylatora. Jeżeli wentylator nie obraca się, hałasuje albo ociera o osłonę, należy sprawdzić napęd termoobiegu, zanim uzna się grzałkę pierścieniową za przyczynę problemu.
Jak sprawdzić grzałkę miernikiem?
Pomiar rezystancji wykonuje się wyłącznie przy urządzeniu odłączonym od zasilania, po ostygnięciu komory i potwierdzeniu braku napięcia. Grzałkę należy odseparować od pozostałego obwodu — zwykle wystarcza zdjęcie co najmniej jednego konektora, choć przy elemencie wieloobwodowym trzeba rozpoznać wszystkie zaciski. Przed odłączeniem przewodów zrób wyraźne zdjęcie ich położenia.
- Ustaw multimetr na pomiar rezystancji w omach.
- Zewrzyj sondy i uwzględnij rezystancję przewodów pomiarowych, szczególnie przy niskich wskazaniach.
- Przyłóż sondy do zacisków badanego obwodu grzałki.
- Jeżeli element ma więcej niż dwa wyprowadzenia, ustal z dokumentacji lub schematu, które zaciski należą do poszczególnych sekcji. Nie łącz przypadkowych par.
Wskazanie OL, nieskończoności lub brak ciągłości oznacza przerwany obwód elementu grzejnego. Stabilna, niezerowa rezystancja potwierdza ciągłość, ale jej wartość musi odpowiadać mocy i napięciu konkretnej grzałki. Orientacyjną wartość zimnego elementu można oszacować ze wzoru R = U² / P, gdzie U to napięcie znamionowe, a P — moc grzałki. Obliczenie służy do oceny wyniku, nie zastępuje danych katalogowych, ponieważ rzeczywista rezystancja zmienia się z temperaturą i może podlegać tolerancji produkcyjnej.
Pomiar do metalowej osłony
Pomiędzy zaciskiem odłączonej grzałki a jej metalową osłoną nie powinno być wykrywalnego połączenia. Niska rezystancja wskazuje na przebicie do obudowy. Brak wskazania na zwykłym multimetrze nie wyklucza jednak osłabionej izolacji, zwłaszcza gdy wyłącznik różnicowoprądowy działa dopiero po kilku minutach nagrzewania. W takim przypadku potrzebny jest pomiar rezystancji izolacji przeznaczonym do tego przyrządem i zgodnie z procedurą właściwą dla urządzenia.
Pomiar napięcia na pracującej grzałce i badanie izolacji podwyższonym napięciem są czynnościami serwisowymi. Wymagają kwalifikacji, właściwych przyrządów i zabezpieczenia stanowiska; nie są przeznaczone dla osoby bez przygotowania.
Grzałka ma ciągłość, ale nadal nie grzeje
Ciągłość obwodu oznacza tylko, że drut oporowy nie jest całkowicie przerwany. Nie potwierdza obecności zasilania podczas wybranego programu ani prawidłowej pracy przekaźnika, czujnika i połączeń.
W takiej sytuacji sprawdź kolejno:
- czy konektory nie są luźne, utlenione lub przegrzane;
- czy izolacja przewodów przy zaciskach nie jest brązowa, stopiona albo krucha;
- czy dany program rzeczywiście wykorzystuje badaną grzałkę;
- czy zabezpieczenie termiczne ma ciągłość zgodną ze schematem urządzenia;
- czy czujnik temperatury piekarnika Samsung zmienia rezystancję wraz ze zmianą temperatury i odpowiada charakterystyce właściwej dla modelu;
- czy sterowanie podaje napięcie na grzałkę w chwili, w której program powinien ją załączyć.
Ostatnia kontrola odbywa się pod napięciem sieciowym i należy do technika. Brak napięcia przy sprawnej grzałce kieruje diagnostykę w stronę przewodów, przełącznika funkcji, zabezpieczeń albo modułu. Nie jest powodem do wymiany grzałki „na próbę”.
Gdy piekarnik wybija zabezpieczenie
Jeżeli wyłącznik różnicowoprądowy działa tylko w jednym trybie, zanotuj wybrany program i moment wystąpienia problemu. Powtarzalne wyłączenie podczas termoobiegu zawęża podejrzenie do grzałki pierścieniowej, jej przewodów i silnika znajdującego się w tym samym obszarze. Zadziałanie podczas grzania dolnego wymaga analogicznego sprawdzenia dolnej grzałki i jej instalacji.
Nie wolno odłączać przewodu ochronnego, mostkować zabezpieczeń ani wielokrotnie włączać urządzenia w celu „przepalenia wilgoci”. Ślady łuku elektrycznego, zwęglenia konektorów albo stopiona izolacja wymagają naprawienia połączenia i oceny przewodu, a nie jedynie założenia nowej grzałki.
Dostęp i wymiana grzałki piekarnika Samsung
Droga dostępu zależy od konstrukcji piekarnika:
- grzałka górna jest widoczna w komorze, lecz jej konektory są zwykle dostępne po wysunięciu urządzenia i zdjęciu tylnej osłony;
- grzałka termoobiegu znajduje się za wewnętrzną osłoną wentylatora, a połączenia mogą być dostępne od tyłu;
- grzałka dolna często pozostaje ukryta pod dnem komory i może być wyjmowana od tyłu, od spodu albo z wnętrza — zależnie od wykonania;
- pole promiennikowe płyty ceramicznej znajduje się bezpośrednio pod taflą szkła; dostęp wymaga uniesienia lub zdjęcia całego zespołu płyty.
Po odłączeniu zasilania wysuń piekarnik na stabilne podparcie, aby nie obciążać przewodu ani zabudowy. Oznacz przewody, zdejmuj konektory za metalową końcówkę, nie ciągnąc za izolację. Po odkręceniu mocowań podtrzymuj grzałkę, aby zaciski nie cofnęły się za blachę obudowy.
Nowy element powinien wejść bez wyginania rurki grzejnej i bez naprężania konektorów. Przewody nie mogą dotykać gorących powierzchni, wentylatora ani ostrych krawędzi. Po montażu sprawdź położenie uszczelnień przepustów, przewodu ochronnego i wszystkich zdjętych osłon.
Demontaż pola ceramicznego wymaga dodatkowo zabezpieczenia szklanej tafli przed wygięciem i punktowym naciskiem. Przed zdjęciem starego promiennika należy zapisać położenie sprężyn, uchwytów, ogranicznika temperatury oraz przewodów każdej strefy. Pozornie podobne pola mogą mieć inny rozstaw mocowań lub układ zacisków.
Jak dobrać właściwą grzałkę Samsung?
Podstawą doboru jest pełny model z tabliczki znamionowej wraz z wariantem końcowym, na przykład /EO, /U2 lub /0000 — dokładnie takim, jaki widnieje na urządzeniu. Skrócona nazwa z frontu piekarnika nie musi identyfikować wersji technicznej.
Następnie porównaj:
- numer części Samsung, często rozpoczynający się od DG47 albo DG97;
- rodzaj grzałki: dolna, górna, grillowa, termoobiegu lub pole promiennikowe;
- liczbę niezależnych obwodów i zacisków;
- moc całkowitą oraz moce poszczególnych sekcji;
- napięcie znamionowe;
- geometrię rurki lub średnicę pola;
- rozstaw mocowań, długość wyprowadzeń i położenie konektorów;
- w polu ceramicznym liczbę stref, średnicę każdej strefy oraz wykonanie ogranicznika temperatury.
Identyczny kształt lub pasujące złącze nie wystarczają do potwierdzenia zgodności. Ten sam piekarnik może występować w kilku wariantach z odmiennymi grzałkami, a numer nadrukowany na wymontowanym elemencie może oznaczać serię materiałową zamiast kompletnego numeru części. Najbezpieczniejszy następny krok to odczytanie pełnego modelu i końcówki wariantu, a następnie porównanie zgodności katalogowej oraz oznaczeń starej grzałki.
FAQ – grzałki kuchni Samsung
Czy brak czerwonego żarzenia oznacza uszkodzenie grzałki?
Nie w każdym przypadku. Niektóre grzałki są ukryte, pracują impulsowo albo przy danym programie nie osiągają widocznego żarzenia. Wiarygodniejsze są pomiar rezystancji i potwierdzenie, że sterowanie zasila właściwy obwód.
Czy prawidłowa rezystancja oznacza, że grzałka jest sprawna?
Potwierdza tylko ciągłość zimnego elementu. Nie wyklucza upływności pojawiającej się po rozgrzaniu, uszkodzenia jednego obwodu grzałki podwójnej ani braku zasilania spowodowanego przewodem lub sterowaniem.
Dlaczego nowa grzałka nadal nie grzeje?
Przyczyną może być luźny lub przegrzany konektor, przerwany przewód, zabezpieczenie termiczne, czujnik, przełącznik funkcji albo przekaźnik modułu. Należy sprawdzić cały tor zasilania zamiast ponownie wymieniać element grzejny.
Czy cykliczne gaśnięcie pola ceramicznego jest usterką?
Nie musi nią być. Promiennik jest okresowo włączany i wyłączany, aby utrzymać wybrany poziom mocy i ograniczyć temperaturę szkła. Usterkę podejrzewa się, gdy pole nie nagrzewa się wcale, nie działa jedna strefa albo występują ślady przegrzania złączy.
Gdzie znaleźć oznaczenie piekarnika Samsung?
Tabliczka może znajdować się przy ramie komory widocznej po otwarciu drzwi, na boku albo z tyłu urządzenia. Do doboru przepisz cały model wraz z ukośnikiem i końcowym wariantem; najlepiej wykonać czytelne zdjęcie całej tabliczki.
