Termostaty do chłodziarko-zamrażarek SAMSUNG
Termostaty do chłodziarko-zamrażarek Samsung obejmują elementy regulacji temperatury, w tym czujniki NTC komory i parownika. Przy zbyt wysokiej lub niskiej temperaturze najpierw sprawdź oblodzenie, przepływ powietrza, przewody i właściwy czujnik, a część dobierz po pełnym modelu Samsung oraz wariancie końcowym.
Jaką część obejmuje ta kategoria?

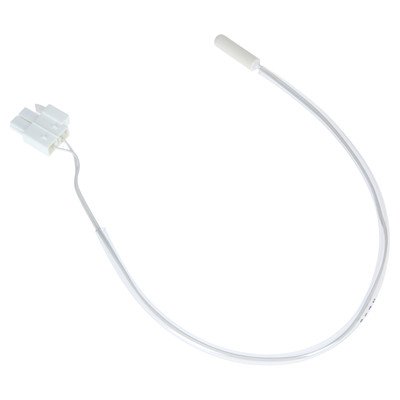

W chłodziarko-zamrażarkach Samsung regulacja temperatury zwykle nie odbywa się za pomocą klasycznego, mechanicznego termostatu z pokrętłem. W wielu modelach temperaturę mierzą termistory NTC, a moduł sterujący na podstawie ich rezystancji uruchamia sprężarkę, wentylator, klapkę nawiewu lub odszranianie. W sprzedaży takie elementy mogą być opisane jako termostat, czujnik temperatury, czujnik komory, czujnik parownika albo czujnik odszraniania.
Do jednej lodówki może należeć kilka różnych czujników:
- czujnik temperatury chłodziarki;
- czujnik temperatury zamrażarki;
- czujnik parownika chłodziarki lub zamrażarki;
- czujnik odszraniania, oznaczany czasem jako DEF sensor;
- czujnik temperatury otoczenia lub dodatkowej komory, zależnie od konstrukcji.
Nie należy zastępować ich dowolnym termistorem o podobnym wyglądzie. Różnić mogą się charakterystyką NTC, długością przewodu, obudową, sposobem mocowania, złączem i miejscem pracy.
Objaw nie wskazuje od razu na termostat
Lodówka jest za ciepła albo sprężarka pracuje bez przerwy
Możliwe przyczyny obejmują uszkodzony czujnik komory, czujnik parownika, przerwę w przewodach, nieszczelność drzwi, oblodzony parownik, niesprawny wentylator, zablokowany kanał powietrzny, problem z klapką nawiewu, układem odszraniania albo układem chłodniczym.
Najpierw sprawdź, czy drzwi domykają się bez oporu, uszczelka przylega na całym obwodzie, otwory nawiewne nie są zasłonięte i czy na tylnej osłonie zamrażarki nie narasta gruba warstwa lodu. Jeśli zamrażarka jest mocno oblodzona, sam pomiar czujnika nie rozstrzygnie, czy przyczyną jest sensor, grzałka, bezpiecznik termiczny, sterowanie czy niedrożny odpływ. Po pełnym rozmrożeniu można ponownie obserwować pracę urządzenia, ale powracające oblodzenie wymaga sprawdzenia całego układu odszraniania.
W modelach z nawiewem między zamrażarką a chłodziarką warto sprawdzić, czy podczas pracy sprężarki powietrze dociera do chłodziarki. Brak nawiewu może wynikać z wentylatora, klapki lub lodu w kanale, a nie z czujnika temperatury.
Produkty zamarzają w chłodziarce
Przyczyną może być błędny odczyt czujnika chłodziarki, zablokowana klapka doprowadzająca zimne powietrze, nieprawidłowe ustawienie temperatury lub problem z modułem sterującym. Jeżeli zamrażanie występuje tylko w pobliżu jednego nawiewu, sprawdź przepływ powietrza i położenie klapki. Jeżeli cała komora jest zbyt zimna, a wskazanie temperatury nie odpowiada rzeczywistemu pomiarowi, większe znaczenie ma czujnik i jego obwód.
Temperatura na wyświetlaczu nie odpowiada rzeczywistej
Wyświetlacz pokazuje wartość wyliczoną przez sterownik, a nie bezpośredni pomiar termometrem w każdym miejscu komory. Porównaj wskazanie z temperaturą zmierzoną po ustabilizowaniu pracy urządzenia. Różnica może wynikać z miejsca pomiaru, częstego otwierania drzwi, niewłaściwego przepływu powietrza albo opóźnienia wskazania. Dopiero sprawdzenie czujnika, jego przewodów i pozostałych elementów układu pozwala ocenić, czy potrzebny jest nowy termostat lub sensor.
Jak sprawdzić czujnik temperatury Samsung?
Przed pomiarem odłącz urządzenie od zasilania i poczekaj, aż element oraz jego otoczenie osiągną możliwie stabilną temperaturę. Odłącz czujnik od wiązki albo modułu, ponieważ pomiar przez podłączony obwód może obejmować także inne elementy elektroniki.
- Obejrzyj przewody przy samym czujniku, wtyczkę i miejsce przejścia wiązki. Szukaj pękniętej izolacji, wilgoci, zaśniedziałych styków i przewodu wyrwanego z obudowy.
- Ustaw multimetr na pomiar rezystancji i zmierz opór między dwoma przewodami czujnika. Nie przykładaj sond do obwodu zasilanego.
- Sprawdź, czy odczyt mieści się w tabeli rezystancji dla konkretnego modelu i temperatury pomiaru. Samsung stosuje różne czujniki, dlatego jedna wartość nie jest uniwersalna dla całej marki.
- Obserwuj zmianę rezystancji podczas kontrolowanego ogrzewania lub chłodzenia elementu. Dla termistora NTC rezystancja maleje przy wzroście temperatury. Brak zmiany, przerwa, zwarcie albo skokowe i niestabilne wskazania przemawiają przeciwko sprawności czujnika lub jego przewodów.
- Jeżeli pomiar wykonujesz przy module, porównaj wynik z pomiarem bezpośrednio na czujniku. Różnica wskazuje na problem w wiązce, złączu lub połączeniu, a niekoniecznie w samym sensorze.
Wartości liczbowe mają sens wyłącznie w określonym zakresie. W dokumentacji Samsunga dla wybranych modeli RB33 czujnik DA32-00006N opisano jako element 13,2 kΩ przy 0°C z tolerancją 2%, natomiast czujnik odszraniania DA32-00006D jako 200 kΩ przy określonym zastosowaniu. Nie wolno przenosić tych wartości na inne serie, miejsca montażu ani zamienniki bez potwierdzenia w dokumentacji urządzenia.
Sam poprawny opór w temperaturze pokojowej nie potwierdza pełnej sprawności. Czujnik może działać statycznie, ale mieć uszkodzenie ujawniające się przy zmianie temperatury, zawilgoceniu lub poruszaniu przewodem. Odczyt z kodu błędu także nie oznacza automatycznie, że do wymiany jest sensor — błąd może wywołać przerwa w wiązce, złącze lub moduł.
Gdzie znajduje się termostat lub czujnik?
Położenie zależy od rodziny urządzenia Samsung. Czujnik komory może znajdować się za tylną osłoną kanału powietrznego, w obudowie przy górnej części chłodziarki albo przy panelu wewnętrznym. Czujnik parownika i czujnik odszraniania są zwykle zamocowane przy parowniku za osłoną w zamrażarce lub chłodziarce No Frost.
W niektórych konstrukcjach czujnik jest częścią kompletnej wiązki. Wtedy wymiana samego elementu może wymagać odpowiedniej procedury połączenia przewodów, a zastosowanie przypadkowego złącza lub lutowanie w miejscu narażonym na wilgoć może zmienić wynik pomiaru i pogorszyć niezawodność.
Dostęp i wymiana
Typowa kolejność prac wygląda następująco, ale konkretna konstrukcja wymaga sprawdzenia instrukcji serwisowej właściwej dla modelu:
- Odłącz wtyczkę oraz zabezpiecz urządzenie przed przypadkowym załączeniem.
- Wyjmij półki, szuflady i elementy zasłaniające tylną osłonę.
- Zdejmij osłonę zgodnie z rozmieszczeniem mocowań; nie podważaj jej na siłę, ponieważ zatrzaski mogą być kruche, a za panelem znajdują się przewody.
- Przed odłączeniem złączy zrób zdjęcie ich położenia i oznacz wiązkę, jeżeli w pobliżu znajduje się kilka podobnych wtyczek.
- Odłącz czujnik, zwolnij jego uchwyt lub klips i zamontuj nowy element w tym samym miejscu oraz z takim samym kontaktem z powierzchnią pomiarową.
- Ułóż przewody tak, aby nie dotykały wentylatora, ostrych krawędzi, grzałki ani miejsc, w których mogą zostać ściśnięte przez osłonę.
- Po złożeniu sprawdź, czy osłona przylega, kanały powietrzne są drożne, a wentylator obraca się bez ocierania. Temperaturę oceniaj dopiero po czasie potrzebnym na ustabilizowanie pracy urządzenia.
W modelach No Frost przy demontażu osłony parownika trzeba uważać na przewody wentylatora, czujników i grzałki. Nie odrywaj na siłę elementów przyklejonych do parownika i nie używaj ostrych narzędzi do usuwania lodu. Uszkodzenie rurki układu chłodniczego może unieruchomić urządzenie.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Pomiarów pod napięciem, ingerencji w moduł sterujący oraz prac przy układzie chłodniczym nie wykonuj bez przygotowania. Nie mostkuj bezpieczników, blokad ani czujników.
Jak dobrać właściwy termostat do lodówki Samsung?
Najważniejszy jest pełny model urządzenia wraz z wariantem końcowym, na przykład oznaczenie zakończone przez /0000, /EU, /EF lub innym kodem właściwym dla danej wersji. W przypadku Samsunga sam skrócony model może nie identyfikować wszystkich zmian konstrukcyjnych.
Przy doborze przygotuj:
- pełny Model Code lub oznaczenie Model z tabliczki znamionowej;
- wariant końcowy modelu, jeśli występuje;
- numer seryjny, gdy model lub wersja są nieczytelne;
- oznaczenie z uszkodzonej części, np. DA32-00006N, DA32-10105B albo inne;
- informację, czy element pracuje w chłodziarce, zamrażarce, przy parowniku czy w układzie odszraniania;
- zdjęcie części, wtyczki, mocowania i tabliczki znamionowej.
Samo podobieństwo obudowy, identyczna liczba przewodów albo pasujące złącze nie potwierdza zgodności. Sprawdź charakterystykę rezystancyjną, długość przewodu, typ końcówki, sposób mocowania i zastosowanie w konkretnej wersji urządzenia. Jeżeli część jest zamiennikiem, zgodność powinna wynikać z potwierdzonego numeru katalogowego lub listy modeli, a nie wyłącznie z nazwy handlowej.
FAQ
Czy każda lodówka Samsung ma klasyczny termostat?
Nie. W wielu nowszych modelach temperaturę mierzą termistory NTC, a decyzje o pracy sprężarki i innych elementów podejmuje moduł sterujący. Wymieniany element może być więc opisany jako czujnik temperatury, mimo że kategoria sklepu używa nazwy termostat.
Czy lodówka, która pracuje bez przerwy, ma uszkodzony termostat?
Nie musi. Taki objaw może powodować czujnik, oblodzony parownik, niesprawny wentylator, nieszczelna uszczelka, klapka nawiewu, niedrożny kanał powietrzny albo problem z układem chłodniczym. Najpierw sprawdź temperaturę rzeczywistą, oblodzenie i przepływ powietrza.
Jaką rezystancję powinien mieć czujnik Samsung?
Nie ma jednej wartości dla wszystkich czujników Samsung. Rezystancja zależy od typu elementu, jego położenia i temperatury. Właściwy wynik porównuje się z tabelą dla konkretnego modelu i oznaczenia części.
Czy pomiar czujnika można wykonać bez jego demontażu?
Można zmierzyć go przez odłączoną wtyczkę wiązki, jeśli dokumentacja wskazuje właściwe punkty. Pomiar przy podłączonym module może być mylący, a pomiar bezpośrednio na końcówkach czujnika ułatwia oddzielenie usterki sensora od problemu przewodów.
Czy po wymianie czujnika Samsung trzeba programować lodówkę?
Sama wymiana czujnika nie oznacza automatycznie konieczności programowania, ale procedura zależy od modelu i rodzaju części. Po montażu sprawdź złącza, ułożenie przewodów, ewentualne kody błędów oraz temperaturę po ustabilizowaniu pracy urządzenia.
Jakie oznaczenia wysłać do doboru części?
Prześlij pełny Model Code z wariantem końcowym, numer seryjny, oznaczenie starego czujnika oraz zdjęcie tabliczki znamionowej i wtyczki. Nie deklaruj zgodności wyłącznie na podstawie skróconego modelu lub fotografii podobnej części.
