Moduły elektroniczne okapów SAMSUNG
Moduły elektroniczne do okapów Samsung sterują panelem dotykowym, oświetleniem i pracą wentylatora. Brak reakcji przycisków, samoczynne przełączanie funkcji lub utrata części biegów mogą wskazywać na awarię elektroniki, ale podobne objawy powodują też silnik, kondensator albo wiązka. Przed zakupem sprawdź pełny kod modelu i wariant z tabliczki znamionowej.
Moduł sterujący i moduł mocy nie są tym samym elementem

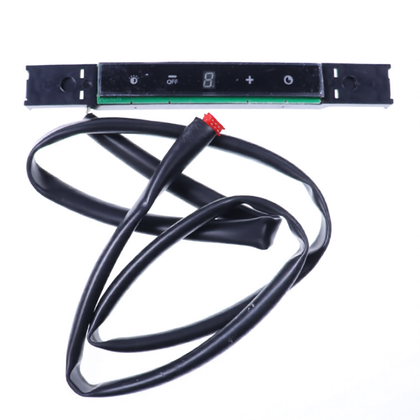

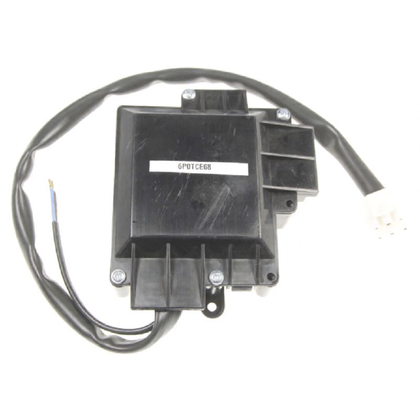

W jednym okapie Samsung może znajdować się więcej niż jedna płytka elektroniczna. Panel sterowania odbiera polecenia z pól dotykowych lub przycisków, natomiast moduł mocy zasila albo przełącza silnik i oświetlenie. Płytki mogą być połączone taśmą lub wiązką przewodów.
To rozróżnienie jest ważne podczas diagnostyki. Jeżeli panel reaguje i sygnalizuje wybrany bieg, ale wentylator nie rusza, podejrzenie nie powinno automatycznie padać na panel dotykowy. Jeśli natomiast okap można uruchomić innym sposobem, a nie reaguje tylko jedna część panelu, należy najpierw sprawdzić płytkę sterowania, jej powierzchnię i połączenie z modułem mocy.
Jakie objawy mogą wskazywać na problem z elektroniką?
Możliwe objawy uszkodzenia modułu elektronicznego okapu Samsung to:
- brak reakcji całego okapu mimo sprawnego obwodu zasilającego;
- ciemny panel albo działanie tylko części wskaźników;
- brak reakcji wybranych pól dotykowych lub przycisków;
- samoczynne włączanie światła, wentylatora albo zmiana biegu;
- działanie wentylatora tylko na jednej prędkości;
- prawidłowa reakcja panelu, ale brak załączenia silnika lub lamp;
- okresowe wyłączanie się funkcji po rozgrzaniu urządzenia;
- ślady przegrzania, korozji, osadu lub pęknięcia ścieżek na płytce.
Żaden z tych objawów samodzielnie nie potwierdza uszkodzenia modułu. Elektronika steruje innymi podzespołami, dlatego usterka silnika, kondensatora, lampy lub przewodów może sprawiać wrażenie awarii sterownika.
Objaw, możliwe przyczyny i kolejność sprawdzania
| Objaw | Co oprócz modułu może być przyczyną? | Co sprawdzić przed zakupem elektroniki? |
| Okap jest całkowicie martwy | brak zasilania, uszkodzony przewód, zacisk lub złącze | obwód zasilający, przewód, listwę zaciskową, wtyki oraz wejściową część modułu |
| Panel działa, ale silnik nie rusza | zablokowany wirnik, uszkodzony silnik, kondensator lub wiązka | swobodę ruchu wirnika, połączenia silnika, pojemność kondensatora i ciągłość uzwojeń |
| Silnik buczy i rusza po rozpędzeniu | kondensator silnika o utraconej pojemności, opory mechaniczne | obrót wirnika po odłączeniu zasilania oraz pojemność kondensatora poza obwodem |
| Nie działa tylko oświetlenie | źródło światła, oprawka, zasilacz LED lub przewody | lampę, styki, przewody i element zasilający oświetlenie odpowiedni dla modelu |
| Nie reaguje część panelu | tłuszcz lub wilgoć na panelu, uszkodzona taśma, przycisk albo pole dotykowe | powierzchnię panelu, złącza, taśmę i ślady korozji |
| Okap sam zmienia ustawienia | zabrudzony lub zawilgocony panel, niestabilne połączenie między płytkami | osad na panelu, stan złączy i wiązki; sam reset zasilania nie rozstrzyga przyczyny |
| Działa tylko jeden bieg | moduł mocy, przełącznik, przewody lub odpowiednie odczepy silnika | ciągłość wiązki i uzwojeń oraz sygnały wyjściowe zgodnie ze schematem danego modelu |
Jeżeli wentylator ma trudności z rozruchem lub tylko buczy, warto sprawdzić kondensatory okapów Samsung przed zamówieniem droższego modułu. Gdy po wydaniu polecenia silnik otrzymuje prawidłowe zasilanie, lecz nie pracuje, dalsza diagnostyka powinna objąć silniki okapów Samsung.
Jak sprawdzić moduł elektroniczny okapu Samsung?
Oględziny bez zasilania
Odłącz okap od obwodu elektrycznego i upewnij się, że nie może zostać przypadkowo załączony. Po uzyskaniu dostępu do elektroniki obejrzyj obie strony płytki oraz złącza. Szukaj:
- nadpalonych obszarów, pękniętych ścieżek i przebarwionych wtyków;
- wybrzuszonych lub rozszczelnionych kondensatorów elektrolitycznych;
- korozji i zielonego albo białego osadu przy złączach;
- tłustego nalotu na panelu dotykowym;
- poluzowanej taśmy, wypchniętego styku lub przewodu uszkodzonego przy obudowie;
- pęknięć lutów wokół cięższych elementów i złączy.
Widoczne uszkodzenie może wskazać obszar awarii, ale brak śladów nie oznacza, że moduł jest sprawny. Uszkodzony przekaźnik, półprzewodnik sterujący lub zasilacz płytki nie zawsze zmienia wygląd.
Nie zalewaj modułu preparatem czyszczącym. Zabrudzenia usuwa się środkiem przeznaczonym do elektroniki, po wymontowaniu płytki i przy pełnym odłączeniu zasilania. Przed montażem element musi całkowicie wyschnąć.
Kontrola przewodów i elementów współpracujących
Przy wypiętych złączach można sprawdzić ciągłość poszczególnych żył wiązki. Pomiar między końcami tego samego przewodu powinien wykazać ciągłość; przerwa albo wynik zmieniający się podczas delikatnego poruszania wiązką wskazuje na uszkodzenie przewodu lub styku. Trzeba jednak znać przebieg wiązki — pomiar przypadkowych pinów może objąć elementy podłączone równolegle i prowadzić do błędnego wniosku.
Kondensator silnika należy odłączyć od obwodu, bezpiecznie rozładować i zmierzyć funkcją pomiaru pojemności. Wynik porównuje się z wartością oraz tolerancją nadrukowaną na konkretnym kondensatorze. Prawidłowa pojemność nie wyklucza wszystkich usterek występujących dopiero pod obciążeniem, ale wyraźnie zaniżony wynik uzasadnia wymianę kondensatora zamiast modułu.
Rezystancję uzwojeń silnika mierzy się przy odłączonej wiązce. Przerwa w uzwojeniu jest wynikiem nieprawidłowym. Nie ma jednak jednej uniwersalnej rezystancji dla wszystkich silników okapów Samsung, a zwykły multimetr nie zastępuje pomiaru izolacji uzwojeń względem obudowy.
Pomiary pod napięciem
Sprawdzenie napięć wejściowych modułu oraz jego wyjść na silnik i oświetlenie może pomóc odróżnić awarię sterownika od usterki odbiornika. Wymaga jednak schematu właściwego dla modelu, zabezpieczonego stanowiska oraz umiejętności wykonywania pomiarów w obwodach sieciowych.
Opisane pomiary pod napięciem wymagają odpowiednich kwalifikacji, doświadczenia, właściwych narzędzi i środków ochronnych. Nie są przeznaczone do wykonania przez osobę bez przygotowania. Nie należy dobierać punktów pomiarowych według koloru przewodów ani pinoutu innego modelu.
Jak uzyskać dostęp do modułu i go wymienić?
W wielu okapach dostęp rozpoczyna się od wyjęcia metalowych filtrów przeciwtłuszczowych. Skrzynka elektroniki może znajdować się wewnątrz korpusu, natomiast płytka dotykowa zwykle jest zamocowana bezpośrednio za panelem sterowania. W okapach kominowych innej konstrukcji może być konieczne zdjęcie osłony komina albo oddzielnego panelu — przed demontażem trzeba sprawdzić instrukcję lub dokumentację konkretnego modelu.
Typowa kolejność prac wygląda następująco:
- Odłącz urządzenie od instalacji i zabezpiecz obwód przed załączeniem.
- Zdemontuj filtry oraz osłonę zapewniającą dostęp do elektroniki.
- Podeprzyj odkręcany panel, aby nie spadł na płytę kuchenną.
- Zrób wyraźne zdjęcia wszystkich złączy i przebiegu przewodów.
- Wypinaj wtyki za ich obudowy, bez ciągnięcia za przewody lub taśmę.
- Sprawdź, czy nowa część ma takie samo mocowanie, złącza i potwierdzony numer katalogowy.
- Zamontuj płytkę bez zgniatania przewodów i bez pozostawiania luźnych wtyków.
- Załóż osłony oraz filtry, a dopiero potem przywróć zasilanie i sprawdź każdy bieg, panel oraz oświetlenie.
Nie uruchamiaj okapu z niezabezpieczoną płytką i luźnymi przewodami. Jeżeli na module widać rozległe zwęglenie, uszkodzenie izolacji lub ślady zwarcia, przed podłączeniem nowej części trzeba znaleźć przyczynę. Wadliwy silnik, lampa, wiązka albo zalanie mogą ponownie uszkodzić elektronikę.
Wymiana całego modułu czy naprawa płytki?
Naprawa modułu może być uzasadniona, gdy uszkodzenie ogranicza się do złącza, ścieżki, przekaźnika lub elementu zasilacza, a elektronik potrafi zidentyfikować przyczynę i sprawdzić płytkę po naprawie. Nie należy wymieniać elementów tylko na podstawie podobnego wyglądu ani kopiować wartości z płytki innego okapu.
Cały moduł warto wymienić, gdy płytka jest rozlegle zwęglona, uszkodzony jest niedostępny układ sterujący albo nie można wiarygodnie ocenić bezpieczeństwa naprawy. Nowa płytka nie rozwiąże jednak problemu, jeżeli faktyczną przyczyną jest uszkodzony odbiornik lub przewód.
Jak dobrać moduł elektroniczny do okapu Samsung?
Podstawą doboru jest pełny model z tabliczki znamionowej, wraz ze wszystkimi znakami i wariantem po ukośniku, na przykład /EUR, /UR albo innym oznaczeniem właściwym dla urządzenia. Jeżeli na etykiecie występuje dodatkowy wariant końcowy, taki jak /0000, również trzeba go podać. Tabliczka znamionowa okapu Samsung zwykle znajduje się pod filtrami przeciwtłuszczowymi.
Oprócz modelu porównaj:
- pełny numer katalogowy Samsung, np. w formacie DG81-xxxxx;
- rodzaj płytki: panel dotykowy, moduł sterujący albo moduł mocy;
- liczbę, rozmieszczenie i kodowanie złączy;
- mocowanie, kształt płytki i współpracującą wiązkę;
- rewizję lub dodatkowe oznaczenia, jeśli katalog rozróżnia wykonania;
- informację, czy część jest kompletna, czy wymaga przełożenia obudowy, przewodu lub elementu panelu.
Identyczne złącze albo podobny wygląd nie potwierdzają zgodności. Dwa moduły mogą mieć inne wyjścia, rozmieszczenie funkcji lub oprogramowanie. Nie należy również zakładać, że każda płytka wymaga programowania — zależy to od konkretnej części i wykonania urządzenia.
Jeżeli nie możesz jednoznacznie potwierdzić numeru katalogowego, przygotuj zdjęcie całej tabliczki znamionowej oraz czytelne fotografie starej płytki z widocznymi oznaczeniami. Pozostałe grupy części znajdziesz w kategorii części elektrycznych okapów Samsung, a przy usterce ograniczonej do lamp warto najpierw sprawdzić oświetlenie okapów Samsung.
FAQ – moduły elektroniczne okapów Samsung
Czy brak reakcji okapu oznacza uszkodzony moduł?
Nie. Najpierw trzeba wykluczyć brak zasilania, uszkodzenie przewodu, złącza i wiązki. Jeśli panel działa, a nie uruchamia się tylko silnik lub światło, należy również sprawdzić konkretny odbiornik oraz jego połączenia.
Dlaczego okap sam włącza wentylator lub oświetlenie?
Takie zachowanie może powodować zawilgocony lub zatłuszczony panel dotykowy, niestabilne złącze, uszkodzona taśma albo elektronika sterująca. Tymczasowa poprawa po odłączeniu zasilania nie potwierdza trwałego usunięcia przyczyny.
Czy można sprawdzić moduł samym multimetrem?
Multimetr pozwala sprawdzić przewody, część elementów i wybrane napięcia, ale nie wykonuje pełnego testu modułu. Elektronika może działać bez obciążenia, a zawodzić podczas sterowania silnikiem lub lampami. Pomiary sieciowe powinien wykonywać wykwalifikowany technik według dokumentacji modelu.
Czy silnik pracujący tylko na jednym biegu oznacza awarię płytki?
Może, ale podobny objaw daje uszkodzenie przełącznika, przewodów lub odpowiedniego obwodu silnika. Potrzebna jest kontrola wiązki i uzwojeń oraz, przez technika, sprawdzenie wyjść sterujących podczas wybierania kolejnych prędkości.
Czy moduł o tym samym wyglądzie będzie pasował?
Nie musi. O zgodności decyduje katalogowe przypisanie do pełnego modelu i wariantu okapu oraz numer części. Układ złączy, funkcje i oprogramowanie mogą różnić się mimo podobnej obudowy płytki.
Gdzie znaleźć oznaczenie okapu Samsung do doboru części?
Tabliczka znamionowa zwykle znajduje się pod metalowymi filtrami przeciwtłuszczowymi. Należy przepisać pełny model wraz z końcówką po ukośniku i wszystkimi dodatkowymi oznaczeniami wariantu.
