Części do piekarnika Samsung NV75N5671RS/EG dobieraj według pełnego oznaczenia z końcówką /EG, a nie tylko wyglądu elementu. Przy braku grzania jednej strefy Dual Cook warto przed zakupem sprawdzić odpowiednią grzałkę, wentylator, zabezpieczenie termiczne, przewody i sterowanie. Pozwala to uniknąć wymiany sprawnego podzespołu.
Części do piekarnika Samsung NV75N5671RS/EG
Samsung NV75N5671RS/EG jest piekarnikiem do zabudowy z systemem Dual Cook Flex. Separator pozwala podzielić komorę i korzystać ze strefy górnej, dolnej albo z obu jednocześnie. Ma to duże znaczenie podczas diagnostyki: brak grzania tylko w jednej części komory nie musi oznaczać awarii całego układu grzewczego.
W tym modelu współpracują między innymi grzałki górne, dolna i elementy grzejne termoobiegu, dwa obiegi powietrza, czujniki i zabezpieczenia temperatury, panel dotykowy, moduły sterujące, blokada drzwi, oświetlenie oraz mechanizm rozpoznający separator. Przed zamówieniem części trzeba ustalić, który tryb nie działa i czy usterka dotyczy jednej strefy, konkretnej funkcji czy całego piekarnika.
Objaw a możliwa przyczyna
| Objaw | Co może być przyczyną | Co sprawdzić przed zakupem |
| Nie działa tylko górna część w trybie Dual Cook | górna grzałka termoobiegu, wentylator, zabezpieczenie termiczne, przewód, złącze lub wyjście sterownika | Porównać pracę obu stref, sprawdzić ciągłość grzałki i zabezpieczenia oraz stan wentylatora i połączeń. |
| Nie działa tylko dolna część | dolny obieg grzewczy lub wentylator, termik danej strefy, połączenia albo sterowanie | Uruchomić osobno dolną strefę i ustalić, czy nie grzeje, nie obraca się wentylator, czy występują oba objawy jednocześnie. |

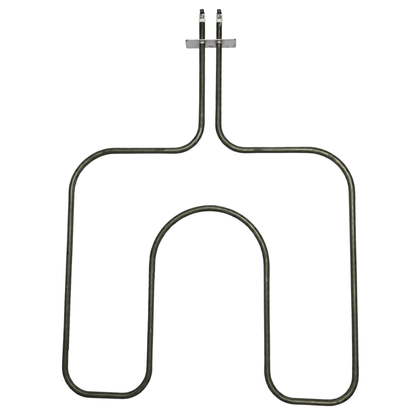

| Termoobieg działa, ale potrawa nie jest dopiekana od dołu | grzałka dolna, jej połączenia albo sterowanie wybranym trybem | Sprawdzić działanie funkcji wykorzystującej dolne grzanie; sam ciepły spód komory nie potwierdza pełnej mocy grzałki. |
| Piekarnik nie grzeje w żadnym trybie, ale panel działa | zabezpieczenie termiczne, zasilanie obwodów wykonawczych, moduł, czujnik temperatury lub połączenia | Nie zakładać jednoczesnego uszkodzenia wszystkich grzałek. Najpierw sprawdzić wspólny element zasilający i zabezpieczenia. |
| Temperatura jest za niska lub mocno się waha | niesprawna grzałka używana w danym trybie, wentylator, czujnik, nieszczelne drzwi albo sterowanie | Wykonać próbę zawsze w tym samym trybie, bez częstego otwierania drzwi, i porównać strefę górną z dolną. |
| Piekarnik wyłącza się po rozgrzaniu | problem z chłodzeniem obudowy, wentylatorem chłodzącym, wentylacją zabudowy lub zabezpieczeniem temperatury | Sprawdzić, czy działa nawiew chłodzący i czy otwory wentylacyjne mebla nie są zasłonięte. |
| Nie świeci jedna część komory | żarówka, oprawa, przewody albo sterowanie oświetleniem | Sprawdzić, czy druga lampka działa i czy oświetlenie nie zostało wyłączone przyciskiem lub automatycznie. |
Jak sprawdzić grzałkę i obwód grzewczy?
Pomiar rezystancji wykonuje się po całkowitym odłączeniu piekarnika od instalacji i zdjęciu przewodów z badanego elementu. Pozostawienie grzałki połączonej z resztą urządzenia może spowodować, że miernik pokaże przejście przez inny element obwodu.
- Obejrzyj grzałkę, konektory i izolację przewodów. Pęknięcie, miejscowe nadtopienie, ciemny ślad przy zacisku lub luźna końcówka są ważną wskazówką.
- Ustaw multimetr na pomiar rezystancji i przyłóż sondy do zacisków grzałki.
- Brak ciągłości, czyli wskazanie przerwy lub wartości poza zakresem, oznacza przerwany element.
- Skończona i stabilna rezystancja potwierdza ciągłość, ale nie dowodzi jeszcze, że grzałka pracuje prawidłowo po rozgrzaniu.
- Sprawdzenie upływu do metalowej osłony wymaga pomiaru izolacji. Zwykły multimetr może nie wykryć uszkodzenia pojawiającego się dopiero w wysokiej temperaturze; dokładniejszą ocenę wykonuje się miernikiem rezystancji izolacji.
Nie należy podawać jednej uniwersalnej rezystancji dla wszystkich grzałek tego piekarnika. Wartość zależy od mocy i wykonania konkretnego elementu. Wynik trzeba odnieść do danych części przeznaczonej do pełnego wariantu /EG.
Jeśli grzałka ma ciągłość, a podczas prawidłowo wybranego programu nie pracuje, następnym krokiem jest kontrola przewodów, zabezpieczenia termicznego i sygnału z modułu. Pomiar napięcia w działającym piekarniku jest przeznaczony wyłącznie dla wykwalifikowanego serwisanta, ponieważ obejmuje odsłonięte obwody sieciowe.
Wentylator nie obraca się – silnik czy sterowanie?
Zatrzymany wentylator termoobiegu może powodować nierówne pieczenie, wolniejsze nagrzewanie lub wyłączanie grzania w jednej strefie. Po ostygnięciu i odłączeniu urządzenia można sprawdzić, czy wirnik nie jest zablokowany przez tłuszcz, odkształconą osłonę albo nagromadzone zabrudzenia.
Jeżeli wirnik obraca się z dużym oporem, najpierw należy usunąć przyczynę mechaniczną. Jeżeli porusza się swobodnie, trzeba zbadać uzwojenie silnika, przewody i element zabezpieczający daną strefę. Brak pracy grzałki i wentylatora jednocześnie może wskazywać na wspólne zasilanie, termik lub sterowanie, a nie na dwie niezależne awarie w tej samej chwili.
Nie warto wymieniać silnika i grzałki tylko dlatego, że oba elementy pozostają nieaktywne. Najpierw należy potwierdzić ich ciągłość oraz ustalić, czy otrzymują zasilanie.
Czujniki temperatury i zabezpieczenia termiczne
Czujnik temperatury przekazuje modułowi informację potrzebną do regulacji grzania. Jego nieprawidłowy sygnał może powodować niedogrzewanie, przegrzewanie, przerwanie programu lub kod związany z czujnikiem. Rezystancja takiego elementu zależy od temperatury, dlatego pojedynczy pomiar bez temperatury odniesienia i charakterystyki właściwej części nie wystarcza do pełnej oceny.
Zabezpieczenie termiczne działa inaczej: ma przerwać obwód po przekroczeniu dopuszczalnej temperatury. Jeżeli jest rozwarte w zimnym urządzeniu, może odcinać grzałkę, wentylator albo całą strefę. Przed jego wymianą trzeba jednak sprawdzić przyczynę zadziałania, szczególnie wentylator chłodzący, drożność wentylacji zabudowy i stan połączeń. Zamontowanie nowego termika bez usunięcia problemu może doprowadzić do ponownej awarii.
Zabezpieczeń termicznych nie wolno trwale zwierać ani zastępować elementem o przypadkowej temperaturze zadziałania.
Kody wyświetlane przez piekarnik
Kod pomaga wybrać obszar diagnostyki, ale sam nie potwierdza, którą część należy zamówić.
| Kod | Znaczenie dla tej rodziny piekarników | Co sprawdzić |

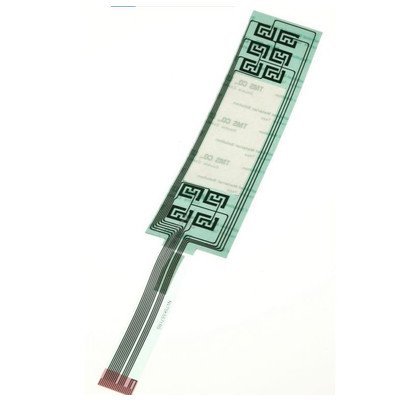

| C-d0 | przycisk pozostaje aktywny zbyt długo | Osuszyć i oczyścić panel. Jeśli błąd powraca na suchym panelu, sprawdzić przyciski dotykowe, ich taśmę i elektronikę panelu. |
| C-d1 | problem z blokadą drzwi | Sprawdzić, czy drzwi domykają się, mechanizm nie jest zablokowany i czy złącza blokady są prawidłowo osadzone. |
| C-20, C-21, C-22 | błąd obwodu czujnika | Sprawdzić właściwy czujnik, przewody, wtyki i dopiero później wejście modułu. Dokumentacja użytkownika nie przypisuje tu uniwersalnego numeru części. |
| C-F0 | brak komunikacji między modułem głównym i podrzędnym | Sprawdzić wiązki i złącza między płytami; wymiana modułu bez kontroli połączeń może nie usunąć usterki. |
| C-F1 | błąd odczytu lub zapisu pamięci EEPROM | Po ponownym uruchomieniu utrzymujący się kod wymaga diagnostyki elektroniki. |
| C-F2 | utrzymujący się problem komunikacji panelu dotykowego ze sterowaniem | Sprawdzić panel, taśmy, złącza i zasilanie elektroniki. |
| -dC- | separator został włożony lub wyjęty w niewłaściwym trybie | Wyłączyć pieczenie, prawidłowo umieścić separator i ponownie uruchomić program. Jeśli kod pozostaje, sprawdzić wykrywanie separatora. |
| S-01 | automatyczne wyłączenie po długiej pracy | Nie musi oznaczać uszkodzenia. Po ostygnięciu sprawdzić ustawiony czas i ponownie uruchomić urządzenie. |
W przypadku C-d0 samo wyczyszczenie powierzchni nie zawsze rozwiązuje problem. Jeżeli kod wraca mimo suchego panelu i ponownego uruchomienia, przyczyną może być niesprawne pole dotykowe, jego połączenie albo elektronika panelu. W potwierdzonym przypadku dotyczącym innego piekarnika Samsung błąd ustąpił dopiero po wymianie uszkodzonego czujnika dotykowego +/-; nie przesądza to jednak, że w NV75N5671RS/EG ulegnie uszkodzeniu ten sam element.
Dostęp do części i wymiana
Przed demontażem należy odłączyć piekarnik od wszystkich torów zasilania i potwierdzić brak napięcia właściwym przyrządem. Urządzenie do zabudowy waży około 47 kg, dlatego wysuwanie z mebla powinny wykonywać dwie osoby, z zabezpieczeniem przewodu i krawędzi zabudowy.
Dostęp zależy od rodzaju części:
- elementy komory, osłony wentylatorów i niektóre grzałki demontuje się od wewnątrz po wyjęciu blach, rusztów, prowadnic i separatora;

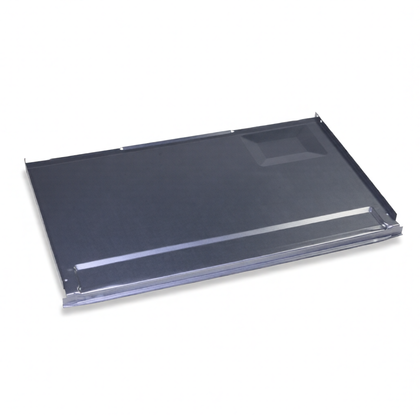

- zaciski grzałek, silniki, termiki, filtr zasilania i wiązki mogą wymagać wysunięcia urządzenia oraz zdjęcia tylnej lub górnej osłony;

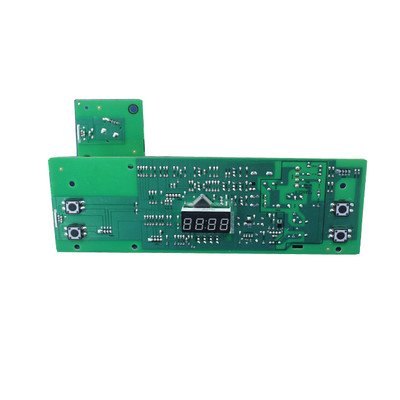

- panel sterujący i moduły znajdują się w górnej części urządzenia;

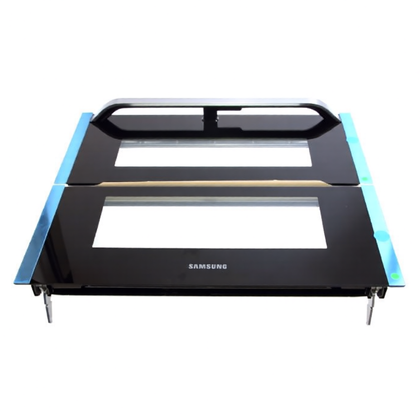

- elementy drzwi Flex należy demontować zgodnie z kolejnością właściwą dla tego zespołu, aby nie uszkodzić szyb, zawiasów, przewodów ani mechanizmu otwierania górnej części.
Przed rozłączeniem wiązek warto zrobić wyraźne zdjęcia, oznaczyć wtyki i sprawdzić blokady złączy. Nie należy ciągnąć za przewody ani zamieniać podobnych wtyczek. Po naprawie trzeba upewnić się, że przewody nie dotykają rozgrzewających się osłon, wszystkie termiki wróciły na swoje miejsca, a wentylacja obudowy pozostaje drożna.
Czynności przy modułach, instalacji zasilającej i pomiary pod napięciem wymagają kwalifikacji, doświadczenia oraz właściwych narzędzi. Nie są przeznaczone dla osoby bez przygotowania.
Jak dobrać właściwą część do NV75N5671RS/EG?
Podstawą doboru jest pełny kod z tabliczki znamionowej: NV75N5671RS/EG. Końcówka /EG określa wariant urządzenia i nie powinna być pomijana. Część opisana jedynie jako pasująca do NV75N5671RS może dotyczyć innego wykonania, na przykład /EC, /EF, /EU albo /OL.
Przy porównywaniu części zwróć uwagę na:
- oryginalny numer części umieszczony na demontowanym elemencie;
- przeznaczenie do strefy górnej albo dolnej;
- moc, napięcie, liczbę obwodów i rozmieszczenie zacisków grzałki;
- temperaturę zadziałania, sposób mocowania i funkcję termostatu lub termika;
- kierunek obrotów, mocowanie wirnika i złącze silnika;
- wersję panelu, modułu, taśmy oraz oprogramowania elektroniki;
- stronę montażu, wymiary i punkty mocowania szyb, prowadnic, uszczelek i elementów drzwi.
Samo podobieństwo na zdjęciu albo zgodna wtyczka nie potwierdzają kompatybilności. Przed zakupem porównaj pełne oznaczenie /EG i numer starej części. Jeżeli oznaczenie jest nieczytelne, prześlij zdjęcie tabliczki znamionowej oraz fotografie elementu, złączy i mocowań.
Pozostałe grupy podzespołów można znaleźć w kategorii części do piekarników elektrycznych Samsung.
FAQ – części i naprawa Samsung NV75N5671RS/EG
Dlaczego nie grzeje tylko górna część piekarnika Dual Cook?
Podejrzenie powinno objąć górną grzałkę termoobiegu, wentylator, termik, przewody i sterowanie tej strefy. Jeśli jednocześnie nie działa grzałka i wentylator, przed wymianą obu elementów należy sprawdzić wspólne zasilanie i zabezpieczenie termiczne.
Czy ciągłość grzałki oznacza, że jest ona sprawna?
Nie w każdym przypadku. Pomiar potwierdza, że element nie jest przerwany, ale nie wyklucza upływu do obudowy ani usterki ujawniającej się dopiero po rozgrzaniu. Trzeba także sprawdzić izolację, połączenia i sterowanie grzałką.
Co zrobić, gdy pojawia się błąd C-d0?
Najpierw wyłącz urządzenie, osusz i oczyść panel, zwracając uwagę na przestrzenie wokół przycisków. Jeżeli błąd wraca na suchym panelu, należy sprawdzić czujniki dotykowe, taśmy i elektronikę panelu zamiast wymieniać czujnik temperatury komory.
Czy można pominąć uszkodzony termik, aby piekarnik ponownie grzał?
Nie. Termik jest elementem zabezpieczającym i nie wolno go trwale mostkować. Należy zastosować część o potwierdzonych parametrach oraz sprawdzić, czy zadziałania nie spowodował niesprawny wentylator lub nieprawidłowa wentylacja zabudowy.
Czy moduł sterujący po wymianie wymaga programowania?
Zależy to od numeru i wersji modułu. Niektóre zespoły są dostarczane jako gotowe do określonego wariantu, inne mogą wymagać konfiguracji lub przełożenia elementów. Trzeba to potwierdzić dla konkretnego numeru części i modelu /EG.
Gdzie znaleźć oznaczenie potrzebne do doboru części?
Odczytaj pełny kod z tabliczki znamionowej piekarnika, zwykle widocznej po otwarciu drzwi na ramie komory lub krawędzi obudowy. Do doboru podaj całe NV75N5671RS/EG, bez pomijania końcówki.
