Pływaki do suszarek SAMSUNG
Pływak w suszarce Samsung kontroluje poziom kondensatu w dolnej komorze i współpracuje z pompą odprowadzającą wodę. Jego zablokowanie lub uszkodzenie może powodować komunikat pełnego zbiornika, zatrzymanie programu albo gromadzenie się wody na spodzie urządzenia. Część dobieraj według pełnego kodu modelu Samsung wraz z końcowym wariantem, a nie wyłącznie po wyglądzie.
Jak działa pływak kondensatu w suszarce Samsung?
Pływak znajduje się w dolnej części układu odprowadzania skroplin, zwykle w komorze współpracującej z pompą kondensatu. Wraz ze wzrostem poziomu wody unosi się i uruchamia mikroprzełącznik. Sterownik może wtedy załączyć pompę, która tłoczy kondensat do górnego zbiornika albo do odpływu zewnętrznego – zależnie od sposobu podłączenia konkretnej suszarki.

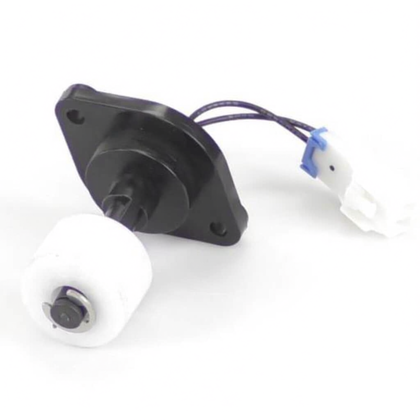

W katalogach określenie „pływak” może oznaczać sam element wyporowy albo kompletny wyłącznik pływakowy z mikroprzełącznikiem i przewodem. Przykładem zespołu stosowanego w wybranych suszarkach Samsung jest DC34-00010A. Numeru tego nie należy jednak traktować jako uniwersalnego dla wszystkich modeli.
Pływak kondensatu nie mierzy wilgotności prania. Za ocenę stopnia wysuszenia odpowiadają oddzielne czujniki wilgoci do suszarek Samsung, najczęściej współpracujące z metalowymi elektrodami przy bębnie.
Jakie objawy mogą wskazywać na problem z pływakiem?
| Objaw | Możliwe przyczyny | Co sprawdzić w pierwszej kolejności |
| Komunikat pełnego zbiornika mimo jego opróżnienia | zablokowany pływak, uszkodzony mikroprzełącznik, woda pozostająca w dolnej komorze, niedrożny wąż lub niesprawna pompa | poziom wody na spodzie, swobodę ruchu pływaka, drożność węży i pracę pompy |
| Woda zbiera się na dnie lub wycieka spod suszarki | pompa nie odprowadza kondensatu, przewód jest zatkany lub rozłączony, pływak nie uruchamia przełącznika, komora jest zabrudzona | komorę pompy, połączenia węży, uszczelnienia oraz działanie wyłącznika pływakowego |
| Program zatrzymuje się po kilku minutach | sterownik wykrywa wysoki poziom wody albo problem w obwodzie odprowadzania skroplin | czy dolna komora rzeczywiście jest pełna i czy pompa otrzymuje sygnał po uniesieniu pływaka |
| W górnym zbiorniku nie ma wody | zatkany przewód, uszkodzona pompa, problem z pływakiem, ale również brak prawidłowego skraplania wilgoci | najpierw ustalić, czy woda gromadzi się w dolnej komorze; sprawdzić też, czy suszarka nie jest podłączona bezpośrednio do odpływu |
W części modeli kod 5C lub symbol zbiornika może informować o pełnym pojemniku albo problemie z odprowadzeniem wody. Kod nie wskazuje automatycznie uszkodzonego pływaka. Jego dokładne znaczenie należy potwierdzić w instrukcji właściwego modelu.
Jak odróżnić uszkodzony pływak od awarii pompy lub układu suszenia?
Najważniejsze jest ustalenie, gdzie zatrzymuje się kondensat:
- Dolna komora jest pełna, a pompa nie startuje: sprawdź ruch pływaka, mikroprzełącznik, przewody i sterowanie pompy.
- Pompa pracuje, lecz poziom wody nie spada: przyczyną może być zablokowany wirnik, zużyta pompa, zagięty lub niedrożny wąż albo nieszczelne połączenie. Zobacz także pompy do suszarek Samsung oraz węże do suszarek Samsung.
- Pompa po uniesieniu pływaka uruchamia się i opróżnia komorę: pływak oraz podstawowa funkcja pompy prawdopodobnie działają. Nadal trzeba sprawdzić, czy mechanizm nie zacina się tylko w określonym położeniu.
- Dolna komora pozostaje prawie sucha, pranie jest wilgotne, a suszarka słabo grzeje lub nie skrapla wilgoci: wymiana pływaka nie rozwiąże problemu. Przyczyną może być ograniczony przepływ powietrza, zabrudzony wymiennik, błąd pomiaru temperatury albo usterka układu pompy ciepła.
- Zbiornik górny jest pusty, ale suszarka odprowadza wodę wężem do kanalizacji: taki stan może być prawidłowy.
Samo długie suszenie nie jest wystarczającym dowodem awarii pływaka. Najpierw należy potwierdzić, że kondensat powstaje, trafia do dolnej komory i nie jest z niej prawidłowo wypompowywany.
Jak sprawdzić pływak i mikroprzełącznik?
Przed demontażem odłącz suszarkę od sieci, odczekaj do ostygnięcia podzespołów i usuń wodę z dostępnych komór. Zabezpiecz podłogę, ponieważ po rozłączeniu węży może wypłynąć pozostały kondensat.
Kontrola mechaniczna
Po uzyskaniu dostępu do komory pompy:
- Sprawdź, czy pływak nie jest pęknięty, odkształcony, nasiąknięty lub wykruszony.
- Usuń kłaczki i osad ograniczające jego ruch, nie uszkadzając powierzchni komory ani elementu wyporowego.
- Porusz pływakiem w całym dostępnym zakresie. Powinien przesuwać się lekko i uruchamiać mechanizm mikroprzełącznika.
- Obejrzyj zaczepy, dźwignię przełącznika, złącze i przewody. Zaśniedziałe styki, nadłamany przewód lub wypięta wtyczka mogą dawać taki sam objaw jak uszkodzony pływak.
Jeżeli pływak ociera o obudowę, najpierw sprawdź prawidłowe ułożenie komory i prowadnic. Wymiana elementu nie pomoże, jeśli przyczyną blokowania jest zdeformowana obudowa pompy albo warstwa zanieczyszczeń.
Pomiar mikroprzełącznika
Pomiar wykonuje się przy urządzeniu odłączonym od zasilania i po wypięciu złącza przełącznika z instalacji suszarki. Ustaw multimetr na test ciągłości lub niski zakres rezystancji, a następnie podłącz sondy do styków roboczych wskazanych dla danego wykonania przełącznika.
Powoli przestawiaj pływak lub dźwignię:
- w jednym położeniu obwód powinien być otwarty, a w drugim zamknięty;
- brak zmiany stanu wskazuje na uszkodzenie styków, niewłaściwe punkty pomiarowe albo brak mechanicznego uruchamiania przełącznika;
- niestabilny wynik podczas nieruchomego położenia może oznaczać zużyte styki, luźne złącze lub przerwany przewód.
Układ styków i przypisanie pinów mogą różnić się między wersjami. Nie należy zakładać konkretnego pinoutu wyłącznie na podstawie kształtu wtyczki. Prawidłowa zmiana ciągłości potwierdza jedynie działanie badanego przełącznika – nie sprawdza modułu sterującego, pompy pod obciążeniem ani drożności instalacji wodnej.
Pomiar napięcia podczas pracy urządzenia oraz bezpośrednie zasilanie pompy są czynnościami serwisowymi. Wymagają odpowiednich kwalifikacji, doświadczenia, zabezpieczeń i procedury właściwej dla modelu. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Dostęp i wymiana pływaka
W wybranych suszarkach Samsung pływak, mikroprzełącznik i pompa znajdują się w zespole podstawy, przy dolnej komorze kondensatu. Dostęp może prowadzić przez dolną klapę serwisową, tył albo bok obudowy. W niektórych konstrukcjach konieczne jest wysunięcie całego zespołu pompy z zatrzasków.
Typowa kolejność prac obejmuje:
- Odłączenie zasilania, opróżnienie zbiornika i odsunięcie suszarki.
- Zdjęcie osłony przewidzianej dla danego modelu.
- Wykonanie zdjęcia przebiegu przewodów i węży przed ich rozłączeniem.
- Odpięcie złącza mikroprzełącznika oraz, jeśli to konieczne, przewodów pompy i węży.
- Zwolnienie zaczepów obudowy pompy, wyjęcie pływaka i wysunięcie mikroprzełącznika z mocowania.
- Oczyszczenie komory oraz sprawdzenie drożności kanałów przed montażem nowej części.
- Osadzenie pływaka we właściwym kierunku, zamocowanie przełącznika i odtworzenie wszystkich połączeń.
- Kontrolę, czy pływak porusza się swobodnie, węże nie są załamane, a złącza zostały całkowicie wsunięte.
Nie uruchamiaj suszarki z pominiętym lub trwale zmostkowanym wyłącznikiem pływakowym. Takie obejście może uniemożliwić wykrycie wysokiego poziomu kondensatu i doprowadzić do przelania komory.
Po naprawie wykonaj krótki cykl z mokrym wsadem i obserwuj, czy nie pojawia się wyciek, komunikat zbiornika oraz czy kondensat trafia do wybranego odpływu. Nie oceniaj rezultatu wyłącznie po pustym górnym pojemniku, jeśli suszarka jest podłączona do kanalizacji.
Jak dobrać pływak do suszarki Samsung?
Podobny kształt, długość przewodu lub identyczna wtyczka nie potwierdzają zgodności. Różnice mogą dotyczyć długości i wyporności elementu, zakresu ruchu, położenia zaczepów, wykonania mikroprzełącznika, przewodu oraz obudowy pompy.
Do doboru przygotuj:
- pełny model z tabliczki znamionowej;
- cały końcowy wariant oznaczenia, np. /EO, /S6 lub /0000, jeżeli występuje na tabliczce;
- numer części ze starego zespołu, jeśli jest czytelny;
- zdjęcie pływaka, wtyczki i sposobu mocowania.
Kod DC34-00010A występuje w wybranych suszarkach Samsung, ale nie powinien być zamawiany na podstawie samej marki lub podobieństwa zdjęcia. Przed zakupem porównaj pełny Model Code urządzenia z listą zgodności katalogowej. Jeśli oznaczenie jest nieczytelne, prześlij zdjęcie całej tabliczki znamionowej zamiast skróconej nazwy handlowej suszarki.
FAQ – pływaki do suszarek Samsung
Czy pływak odpowiada za pomiar wilgotności ubrań?
Nie. Pływak reaguje na poziom kondensatu w dolnej komorze. Wilgotność prania jest oceniana przez oddzielny układ czujników, dlatego zbyt wczesne zakończenie programu nie musi oznaczać awarii pływaka.
Dlaczego suszarka pokazuje pełny zbiornik, chociaż pojemnik jest pusty?
Komunikat może wynikać z wody zalegającej w dolnej komorze. Sprawdzenia wymagają pływak, mikroprzełącznik, pompa, filtr komory i węże. Pusty górny pojemnik nie oznacza, że cały układ jest pozbawiony wody.
Czy pływak można wyczyścić zamiast wymieniać?
Tak, jeżeli jest sprawny mechanicznie, a jego ruch blokują kłaczki lub osad. Pęknięty, nasiąknięty, odkształcony pływak albo przełącznik, który nie zmienia stanu elektrycznego, wymaga wymiany odpowiedniego elementu.
Czy brak wody w zbiorniku oznacza uszkodzony pływak?
Nie. Najpierw sprawdź sposób podłączenia odpływu i obecność wody w dolnej komorze. Gdy kondensat nie powstaje, przyczyną może być problem z przepływem powietrza lub układem pompy ciepła, mimo że pływak i pompa odpływowa są sprawne.
Czy można sprawdzić mikroprzełącznik multimetrem?
Tak. Po odłączeniu suszarki i wypięciu przełącznika z instalacji należy sprawdzić, czy podczas poruszania pływakiem następuje wyraźna zmiana między obwodem otwartym i zamkniętym. Punkty pomiarowe trzeba ustalić dla konkretnego wykonania.
Czy każdy pływak DC34-00010A pasuje do suszarki Samsung?
Nie. Numer DC34-00010A jest stosowany tylko w określonych konstrukcjach. Zgodność należy potwierdzić według pełnego kodu modelu Samsung wraz z jego końcowym wariantem.
