Telewizory Samsung
Części do telewizorów Samsung pomagają usunąć problemy z podświetleniem ekranu i zdalnym sterowaniem oraz bezpieczniej otworzyć obudowę podczas naprawy. Przed zakupem ustal przyczynę usterki i odczytaj pełny Model Code z tabliczki znamionowej — przekątna ekranu, wygląd listwy LED albo podobny pilot nie potwierdzają zgodności.
Od objawu do właściwej części telewizora Samsung
Czarny ekran, nierówna jasność lub brak reakcji na pilota nie wskazują automatycznie jednej części. Przed zakupem warto ustalić, czy problem dotyczy źródła sygnału, ustawień, podświetlenia LED, zasilacza, płyty głównej, toru obrazu czy samego pilota.
| Objaw | Co może być przyczyną | Co sprawdzić najpierw | Jak rozumieć wynik |
| Telewizor nie reaguje, kontrolka czuwania nie świeci | gniazdo, przewód, One Connect, zasilacz | sprawne gniazdo, osadzenie przewodów i stan kontrolki | brak kontrolki nie przesądza o uszkodzeniu zasilacza — ekran może być czarny mimo uruchomionego telewizora |
| Kontrolka świeci, ale pilot nie włącza telewizora | pilot, baterie lub akumulator, utrata parowania | użyj przycisku na obudowie telewizora | uruchomienie przyciskiem wskazuje na problem z pilotem albo jego komunikacją, nie z głównym zasilaniem TV |
| Jest dźwięk, ekran pozostaje czarny | podświetlenie LED, sterownik LED, zasilacz, T-CON, płyta główna lub panel | sprawdź, czy w ciemnym pomieszczeniu pod latarką widać słaby obraz | widoczny obraz zawęża diagnostykę do podświetlenia i jego zasilania, ale nie rozstrzyga między listwami a sterownikiem |
| Część ekranu jest ciemniejsza, pojawiają się jasne punkty lub plamy | uszkodzona gałąź LED, odklejona soczewka, przesunięte folie rozpraszające | uruchom menu i wbudowany test obrazu | wada obecna również w menu i teście jest związana z telewizorem, a nie z dekoderem lub przewodem HDMI |
| Obraz miga albo telewizor cyklicznie się restartuje | listwy LED, zasilacz, płyta główna, panel lub połączenia | odłącz urządzenia zewnętrzne i obserwuj zachowanie na menu lub źródle wewnętrznym | ustąpienie problemu po odłączeniu źródła kieruje diagnostykę ku kablowi albo urządzeniu zewnętrznemu |
| Pilot działa tylko z małej odległości lub nieregularnie | słabe baterie, rozładowany pilot SolarCell, przeszkoda, utrata parowania | wymień baterie lub naładuj pilot i sprawdź parowanie | brak poprawy może oznaczać uszkodzenie pilota, ale należy też sprawdzić odbiornik i przycisk sterujący w telewizorze |
Czarny ekran — czy winne są listwy LED?
Jeżeli słychać dźwięk, telewizor reaguje na zmianę programu, a przy oświetleniu ekranu mocną latarką z bliska można dostrzec menu lub poruszający się obraz, panel LCD nadal tworzy obraz, lecz brakuje jego podświetlenia. Podejrzenie obejmuje wtedy:
- przerwę lub zwarcie w jednej z gałęzi LED;
- uszkodzone złącze albo przewód podświetlenia;
- sterownik LED, często zintegrowany z płytą zasilacza;
- brak sygnału załączającego podświetlenie z płyty głównej.
Test latarki jest testem przesiewowym. Widoczny słaby obraz nie dowodzi, że wszystkie układy toru obrazu są w pełni sprawne, a brak widocznego obrazu nie wyklucza jednoczesnej awarii podświetlenia. Wynik zależy też od wyświetlanej sceny, kąta obserwacji i jasności latarki.
Sprawdzenie listew testerem LED
Po odłączeniu telewizora i uzyskaniu dostępu do złącza podświetlenia technik może użyć regulowanego testera LED z ograniczeniem prądu. Sprawdza się całe gałęzie, a po rozebraniu zespołu ekranu również poszczególne listwy. Należy porównać:
- czy każda gałąź rozpoczyna świecenie;
- czy tester nie wskazuje przerwy;
- czy diody świecą równomiernie, bez migotania i wyraźnie ciemniejszych punktów;
- czy nie występują nadpalone złącza, pęknięcia ścieżek lub luźne soczewki.
Samo krótkie zaświecenie listwy nie potwierdza jej zachowania po rozgrzaniu ani pod obciążeniem wymaganym przez telewizor. Napięcie robocze, liczba diod i sposób połączenia gałęzi różnią się pomiędzy panelami, dlatego nie należy zasilać listew przypadkowym zasilaczem napięciowym ani przyjmować jednej wartości dla wszystkich modeli.
Pomiary w zasilaczu i sterowniku podświetlenia
Pomiar sygnału załączenia podświetlenia oraz wyjścia sterownika LED wykonuje się według schematu i oznaczeń konkretnej płyty. Wyjście może osiągać niebezpiecznie wysokie napięcie, a sterownik przy przerwie w obwodzie często podejmuje krótką próbę startu i przechodzi w zabezpieczenie. Zwykły multimetr może więc pokazać impuls, wartość zmienną albo zero zależnie od momentu pomiaru.
- Prawidłowy sygnał włączenia i brak stabilnego zasilania LED kierują podejrzenie ku sterownikowi, zasilaczowi, przewodom lub obciążeniu LED.
- Brak sygnału załączenia może wskazywać płytę główną, lecz wymaga porównania z dokumentacją danego chassis.
- Sprawne listwy w testerze nie wykluczają usterki zasilacza ani problemu pojawiającego się dopiero po nagrzaniu.
Pomiary po stronie sieciowej zasilacza i na pracującym sterowniku LED są przeznaczone dla wykwalifikowanego serwisanta. Wymagają odpowiednich kwalifikacji, bezpiecznego stanowiska i przyrządów o właściwej kategorii pomiarowej. Kondensatory mogą zachować niebezpieczne napięcie po odłączeniu odbiornika.

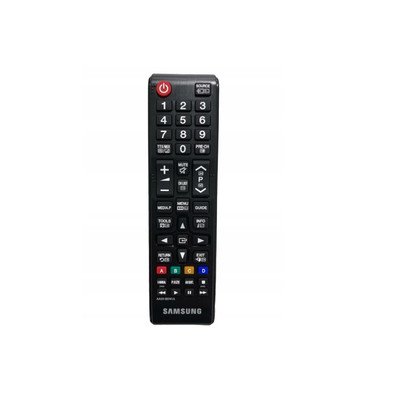

Pilot Samsung nie działa — kiedy potrzebna jest wymiana?
Najpierw włącz telewizor jego przyciskiem fizycznym. Jeżeli urządzenie działa bez pilota, sprawdź zasilanie pilota i komunikację:
- W pilocie bateryjnym załóż sprawne baterie z zachowaniem biegunowości. Pilot SolarCell naładuj zgodnie z jego konstrukcją.
- W pilocie nadającym podczerwień skieruj diodę w stronę aparatu telefonu i naciśnij przycisk. Miganie widoczne na ekranie aparatu potwierdza emisję IR, ale nie sprawdza funkcji przesyłanych przez Bluetooth ani poprawności wszystkich kodów.
- W zgodnym Smart Remote spróbuj ponownego parowania. Układ przycisków i procedura mogą różnić się pomiędzy generacjami, dlatego należy kierować się instrukcją konkretnego modelu.
- Usuń przeszkody zasłaniające odbiornik w telewizorze i sprawdź, czy problem dotyczy wszystkich przycisków.
Kupując pilot, porównaj jego numer części, technologię komunikacji, układ klawiszy i listę zgodnych modeli. Pilot o podobnej obudowie może obsługiwać tylko podstawowe funkcje, nie współpracować ze sterowaniem głosowym albo nie dać się sparować z daną generacją telewizora.
Jak wygląda wymiana podświetlenia LED?
W wielu telewizorach dostęp do listew wymaga zdjęcia tylnej pokrywy, płyt elektroniki lub osłon, ramki, panelu LCD oraz pakietu folii optycznych. Konstrukcja obudowy może wykorzystywać śruby, zatrzaski, taśmy i narzędzie serwisowe, dlatego kolejność demontażu trzeba ustalić dla konkretnego modelu.
Najważniejsze zasady podczas pracy:
- przygotuj dużą, czystą i idealnie płaską powierzchnię;
- przed odłączaniem wykonaj zdjęcia przewodów, taśm i ułożenia elementów;
- zwalniaj blokady złączy, zamiast ciągnąć za przewody i taśmy sygnałowe;
- odkładaj folie rozpraszające w zachowanej kolejności i orientacji;
- nie dotykaj powierzchni optycznych palcami i chroń je przed kurzem;
- podnoś panel LCD równomiernie, bez skręcania i nacisku na krawędzie;
- przed ostatecznym złożeniem sprawdź równomierność podświetlenia.
Panel LCD jest cienki, elastyczny i bardzo podatny na pęknięcie. Uszkodzić można również przyklejone do szkła taśmy sterujące, których nie da się zastąpić zwykłym przewodem. Wymiana listew w dużym telewizorze zwykle wymaga dwóch osób oraz przyssawek przeznaczonych do paneli.
Po wymianie nie pozostawiaj luźnych soczewek ani przesuniętych folii. Powodują one jasne punkty, plamy, pasy i nierówną jasność mimo sprawnych diod. Jeżeli jedna listwa uległa zużyciu, należy ocenić stan całego kompletu — łączenie listew o różnej charakterystyce może dać nierównomierne podświetlenie, lecz decyzja o wymianie zestawu powinna wynikać z testu wszystkich gałęzi.
Jak dobrać części do telewizora Samsung?
Podstawą jest pełny Model Code z tabliczki znamionowej, wraz ze wszystkimi literami i oznaczeniem końcowego wariantu, na przykład sufiksem rynku lub zapisem /0000, jeżeli występuje. Dane można znaleźć na tylnej części obudowy, a w działającym Smart TV również w sekcji informacji o telewizorze.
Przy doborze porównaj dodatkowo:
- numer części nadrukowany na pilocie, listwie lub płycie;
- oznaczenie panelu LCD i wersję wykonania telewizora;
- długość, rozmieszczenie diod, otwory, złącza i strony listew LED;
- liczbę listew oraz podział na lewą i prawą stronę albo poszczególne gałęzie;
- wersję płyty i zgodność katalogową, nie tylko numer widoczny na jednej naklejce.
Dwa telewizory o tej samej przekątnej i zbliżonej nazwie handlowej mogą korzystać z innych paneli, listew i pilotów. Identyczne złącze również nie potwierdza parametrów elektrycznych. Przed zamówieniem przepisz cały Model Code i wariant z tabliczki, a przy listwach LED porównaj także oznaczenie zdemontowanego kompletu lub panelu.
Pozostałe grupy podzespołów marki znajdziesz w kategorii części zamiennych Samsung.
FAQ — części do telewizorów Samsung
Czy dźwięk bez obrazu oznacza uszkodzone listwy LED?
Nie zawsze. Jeżeli pod latarką widać słaby obraz, problem rzeczywiście dotyczy obwodu podświetlenia, ale przyczyną mogą być listwy, połączenia, sterownik LED, zasilacz lub sygnał sterujący z płyty głównej.
Czy można wymienić tylko jedną uszkodzoną listwę LED?
Technicznie bywa to możliwe, lecz najpierw trzeba zbadać cały komplet. Pozostałe listwy mogą być podobnie zużyte, a element o innej charakterystyce może świecić z inną jasnością lub nierównomiernie obciążać poszczególne gałęzie.
Czy listwy LED dobiera się według liczby cali?
Nie. Przekątna jest tylko informacją pomocniczą. Potrzebne są pełny Model Code, wariant telewizora, oznaczenie panelu oraz numery i cechy konstrukcyjne oryginalnych listew.
Czy każdy pilot Samsung trzeba parować?
Nie. Klasyczne piloty na podczerwień zwykle nie wymagają parowania, natomiast kompatybilne piloty Smart Remote komunikujące się bezprzewodowo mogą go wymagać. Zależy to od typu pilota i generacji telewizora.
Czy aparat telefonu pozwala jednoznacznie sprawdzić pilot?
Pozwala wykryć emisję podczerwieni, ale nie potwierdza prawidłowości kodów ani działania Bluetooth. Niektóre aparaty słabo rejestrują IR, dlatego brak widocznego błysku należy jeszcze zweryfikować po wymianie baterii lub innym aparatem.
Czy wymiana listew LED wymaga zdjęcia matrycy?
W typowych telewizorach LCD z podświetleniem umieszczonym za panelem — tak. Sposób otwarcia obudowy i ułożenie elementów zależą jednak od modelu. Ze względu na ryzyko pęknięcia panelu jest to znacznie trudniejsza czynność niż wymiana pilota lub płyty dostępnej po zdjęciu tylnej pokrywy.
