SJ-BB02DTXW1-EU SHARP
Części zamienne do lodówki Sharp SJ-BB02DTXW1-EU dobieraj na podstawie pełnego oznaczenia modelu oraz wykonania podzespołu. Przy objawach takich jak brak chłodzenia, ciągła praca sprężarki, oblodzenie lub nieszczelne drzwi najpierw ustal przyczynę, a dopiero potem wybierz termostat, starter, kondensator, uszczelkę albo inną część.
Jak rozpoznać właściwą część do Sharp SJ-BB02DTXW1-EU
Model SJ-BB02DTXW1-EU oznacza konkretną wersję chłodziarko-zamrażarki Sharp. Przy zamawianiu części przepisz oznaczenie z tabliczki znamionowej, a nie tylko nazwę handlową urządzenia. Warto zachować również zdjęcie tabliczki, starej części, złączy i sposobu mocowania.
W materiałach katalogowych ten model może występować razem z oznaczeniem SJ-BB02DTXW1 albo zbliżonym wariantem SJ-BB02DTXL1-EU. Nie oznacza to automatycznej zamienności. Różnice mogą dotyczyć termostatu, długości kapilary, elementów drzwi, oświetlenia, wiązki przewodów lub wyposażenia wnętrza.
Lodówka nie chłodzi — od czego zacząć
Nieprawidłowa temperatura nie wskazuje od razu na sprężarkę. W tym modelu podobny objaw może powodować kilka różnych przyczyn:
| Objaw | Możliwe przyczyny | Co sprawdzić | Co oznacza wynik |
| Obie komory są ciepłe, sprężarka nie startuje | Termostat, starter sprężarki, kondensator rozruchowy, połączenia | Czy słychać kliknięcie termostatu, czy sprężarka próbuje ruszyć, czy nie ma nadpalonych konektorów | Klikanie lub buczenie nie potwierdza sprawności konkretnej części; potrzebna jest kontrola obwodu i elementu zgodnie ze schematem |
| Sprężarka pracuje długo, a temperatura nadal jest za wysoka | Zabrudzony skraplacz, nieszczelność drzwi, ubytek czynnika, niedrożność układu, niesprawny termostat | Stan skraplacza, przyleganie uszczelki, temperatury obu komór, wzór szronu na tylnej ściance | Równomierny szron i stopniowe schładzanie są inną sytuacją niż pojedynczy oblodzony fragment lub brak szronu; układ chłodniczy wymaga oceny serwisowej |
| Chłodziarka chłodzi słabo, zamrażarka działa | Nieszczelność drzwi chłodziarki, niewłaściwy obieg powietrza, oblodzenie kanału lub parownika, nieprawidłowa praca termostatu | Ułożenie produktów, drożność otworów, oszronienie tylnej ścianki, szczelność drzwi | Jeżeli zamrażarka osiąga niską temperaturę, nie należy od razu kupować sprężarki |
| Wnętrze nadmiernie się obladza | Nieszczelna uszczelka, zbyt częste otwieranie, wkładanie ciepłych produktów, niedrożny odpływ skroplin, zła regulacja | Obejrzyj obwód uszczelki, sprawdź odpływ i położenie produktów | Sam lód nie rozstrzyga, czy winna jest uszczelka, termostat czy układ chłodniczy |
| Sprężarka tylko buczy, cyklicznie klika albo szybko się wyłącza | Starter, kondensator, zabezpieczenie termiczne, przeciążona lub uszkodzona sprężarka | Stan startera i kondensatora, luźne przewody, zachowanie sprężarki po przerwie | Uszkodzony starter może naśladować awarię sprężarki; wymiana drogiego zespołu bez sprawdzenia rozruchu jest przedwczesna |
Najpierw kontrole bez demontażu
- Zmierz temperaturę w chłodziarce i zamrażarce po ustabilizowaniu pracy urządzenia. Termometr umieść między produktami, nie przy tylnej ściance ani bezpośrednio przy nawiewie.
- Sprawdź, czy drzwi domykają się bez dociskania i czy uszczelka na całym obwodzie przylega do korpusu. Papier wsunięty między uszczelkę a obudowę może pomóc wykryć wyraźnie luźny odcinek, ale nie zastępuje oględzin zawiasów i pomiaru temperatury.
- Obejrzyj tylną ściankę komory chłodziarki. Cienka warstwa szronu może pojawiać się podczas pracy, natomiast narastający lód, nierówny osad albo woda pod pojemnikami wskazują na potrzebę dalszej diagnostyki.
- Odsuń urządzenie i sprawdź, czy skraplacz nie jest pokryty kurzem oraz czy lodówka ma zapewnioną wentylację zgodną z instrukcją.
- Jeżeli odpływ skroplin jest niedrożny, udrożnij go przeznaczonym do tego przepychaczem. Nie używaj ostrych drutów, które mogą uszkodzić kanał lub elementy znajdujące się za tylną ścianką.
Termostat KDF25X-E i jego sprawdzenie
W katalogach części dla tego modelu występuje mechaniczny termostat KDF25X-E z kapilarą o określonej długości. Sama nazwa KDF25X-E nie wystarcza do potwierdzenia zgodności, ponieważ znaczenie mają także długość kapilary, sposób mocowania, końcówka czujnikowa i położenie pokrętła.
Objawy pasujące do problemu z termostatem to między innymi brak uruchamiania sprężarki po wzroście temperatury, ciągła praca mimo osiągnięcia niskiej temperatury albo reagowanie urządzenia dopiero po poruszaniu pokrętłem. Takie symptomy mogą jednak wynikać również z przerwy w przewodach, uszkodzonego startera, kondensatora lub problemu w układzie chłodniczym.
Pomiar ciągłości termostatu
- Odłącz urządzenie od sieci i zdejmij przewody z zacisków termostatu, wcześniej oznaczając ich położenie.
- Ustaw miernik na test ciągłości lub najniższy zakres rezystancji.
- Sprawdź styki termostatu przy różnych położeniach pokrętła. W określonych warunkach styki powinny przełączać obwód, ale dokładna temperatura załączenia i wyłączenia zależy od zastosowanego wariantu.
- Jeżeli miernik stale pokazuje przerwę albo zwarcie niezależnie od położenia pokrętła, termostat jest podejrzany.
Brak przejścia na odłączonym elemencie jest istotną wskazówką, lecz prawidłowa ciągłość nie dowodzi jeszcze poprawnego przełączania przy właściwej temperaturze. Nie skracaj kapilary i nie załamuj jej podczas montażu.
Starter i kondensator sprężarki
Starter, nazywany także przekaźnikiem rozruchowym, oraz kondensator pomagają uruchomić sprężarkę. W przykładowym zestawieniu dla tego modelu pojawia się kondensator 2,5 µF / 400 V, ale nie wolno przenosić tej wartości na każdy egzemplarz bez porównania z oznaczeniem starego elementu i schematem urządzenia.
Podejrzenie tych części rośnie, gdy słychać krótkie buczenie, kliknięcie zabezpieczenia i powtarzające się próby startu, a obudowa sprężarki szybko się nagrzewa. Przed zakupem sprawdź:
- pojemność kondensatora miernikiem obsługującym pomiar µF;
- napięcie znamionowe, typ obudowy i rodzaj końcówek;
- ślady przegrzania, pęknięcia lub luźne konektory;
- zgodność startera z konkretnym typem sprężarki, a nie tylko podobieństwo kształtu.
Pomiar pojemności nie wykrywa każdej usterki występującej pod obciążeniem. Diagnostyka obwodu rozruchowego i pomiary przy pracującym urządzeniu są przeznaczone dla osoby z odpowiednimi kwalifikacjami, narzędziami i doświadczeniem. Nie zwieraj zacisków sprężarki, nie mostkuj zabezpieczenia termicznego i nie uruchamiaj układu z prowizorycznym kondensatorem.
Uszczelka, drzwi i elementy mechaniczne
Jeżeli w komorze pojawia się szron, woda lub podwyższona temperatura, sprawdź najpierw szczelność drzwi. Uszkodzona uszczelka może być odkształcona, stwardniała, pęknięta albo niedociśnięta przez źle ustawione drzwi. Podobne objawy powodują zużyte zawiasy, tuleje, ogranicznik otwarcia lub poluzowane mocowanie.
Przy doborze porównaj:
- czy chodzi o drzwi chłodziarki, czy zamrażarki;
- stronę montażu i kierunek otwierania;
- rzeczywisty obrys uszczelki oraz sposób osadzenia;
- położenie otworów, zawiasów, tulei i ogranicznika;
- kolor oraz kształt elementów widocznych po zamknięciu drzwi.
Przed wymianą uszczelki sprawdź, czy problemu nie powoduje przesunięcie drzwi. Po montażu uszczelka powinna przylegać bez stałych szczelin i nie może być skręcona w narożnikach. Nie podważaj plastikowych elementów ostrym metalowym narzędziem, ponieważ łatwo uszkodzić izolację lub powierzchnię drzwi.
Oświetlenie, włącznik i wyposażenie
Brak światła nie oznacza automatycznie uszkodzenia żarówki LED. W tym modelu występują elementy oświetlenia E14 oraz oddzielny włącznik drzwi. Jeżeli światło nie działa, sprawdź kolejno żarówkę, oprawkę, styki i włącznik. Przy zamkniętych drzwiach włącznik powinien zmieniać stan, ale pomiar wykonuj wyłącznie po odłączeniu urządzenia od sieci.

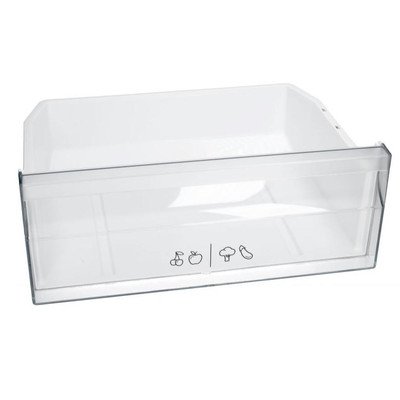

Pękniętą półkę, balkonik, pojemnik lub uchwyt dobieraj według wymiarów, punktów podparcia i kształtu prowadnic. Element o podobnej długości może nie pasować, jeżeli ma inne wycięcia albo przenosi obciążenie w innym miejscu. Przed zakupem zmierz część w kilku punktach i wykonaj zdjęcia mocowań.
Dostęp i wymiana części
Termostat i włącznik światła znajdują się zwykle w części obudowy dostępnej od strony komory chłodziarki, natomiast starter i kondensator są przy sprężarce z tyłu urządzenia. Dokładna kolejność zdejmowania osłon zależy od wykonania modelu.
Przy każdej wymianie:
- Odłącz wtyczkę od gniazda i zabezpiecz urządzenie przed przypadkowym podłączeniem.
- Wyjmij produkty oraz elementy wyposażenia, które mogą utrudniać dostęp.
- Zrób zdjęcie połączeń przed ich odłączeniem; nie sugeruj się wyłącznie kolorem przewodu.
- Oznacz przewody i sprawdź, czy złącza nie są nadpalone lub skorodowane.
- Przenieś uszczelki, uchwyty i elementy mocujące tylko wtedy, gdy katalog przewiduje ich ponowne użycie.
- Po montażu sprawdź domknięcie drzwi, pracę oświetlenia i cykl uruchamiania sprężarki.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Nie wykonuj pomiarów pod napięciem ani ingerencji w układ chłodniczy bez przygotowania. Układ chłodniczy, lutowanie rur, odzysk i napełnianie czynnika oraz próba szczelności należą do prac dla wykwalifikowanego serwisanta.
Jak zamówić właściwą część
Przed zakupem prześlij lub odczytaj:
- pełne oznaczenie Sharp SJ-BB02DTXW1-EU z tabliczki znamionowej;
- oznaczenie części znajdujące się na obudowie lub etykiecie;
- zdjęcie starego elementu i jego złączy;
- wymiary, długość kapilary, rozstaw mocowań albo pojemność kondensatora — zależnie od rodzaju części;
- informację, czy część dotyczy chłodziarki, zamrażarki, drzwi lewej czy prawej strony.
Nie wybieraj wyłącznie na podstawie zdjęcia. Identyczne złącze może występować w częściach o innych parametrach, a wariant SJ-BB02DTXL1-EU nie musi mieć tych samych elementów co SJ-BB02DTXW1-EU. Jeżeli nie da się potwierdzić zgodności katalogowej, wstrzymaj zakup do czasu porównania oznaczeń i mocowań.
FAQ
Czy termostat KDF25X-E pasuje do każdej lodówki Sharp?
Nie. Oprócz oznaczenia termostatu trzeba porównać długość kapilary, sposób mocowania, końcówkę czujnikową i dane urządzenia. Potwierdź zgodność dla pełnego modelu SJ-BB02DTXW1-EU.
Zamrażarka działa, a chłodziarka jest ciepła — czy trzeba wymienić sprężarkę?
Nie jest to wystarczająca przesłanka. Sprawdź najpierw szczelność drzwi, oblodzenie, przepływ powietrza, pracę termostatu i wzór szronu. Jeżeli zamrażarka osiąga prawidłową temperaturę, sama sprężarka nie jest pierwszym elementem do wymiany.
Jak sprawdzić kondensator rozruchowy?
Po odłączeniu i rozładowaniu elementu zmierz jego pojemność miernikiem ustawionym na µF. Wynik porównaj z wartością nadrukowaną na kondensatorze. Prawidłowa pojemność nie wyklucza problemu z przewodami, starterem ani sprężarką.
Czy można udrożnić odpływ skroplin metalowym drutem?
Nie jest to bezpieczna metoda. Odpływ czyść przeznaczonym do tego przepychaczem lub miękkim narzędziem zgodnie z konstrukcją urządzenia. Ostry drut może uszkodzić kanał i elementy znajdujące się w izolacji.
Czy część z modelu SJ-BB02DTXL1-EU będzie pasować do SJ-BB02DTXW1-EU?
Nie należy tego zakładać. Zbliżone oznaczenie może oznaczać inny wariant wykonania. Porównaj pełne oznaczenie, numer części, wymiary, mocowanie i parametry elektryczne.
Co przygotować do doboru części do tej lodówki?
Najlepiej podać pełne oznaczenie z tabliczki znamionowej, zdjęcie uszkodzonej części, jej oznaczenie, zdjęcia złączy i mocowań oraz krótki opis objawu. To ogranicza ryzyko zakupu elementu podobnego wizualnie, ale niezgodnego technicznie.
