Części płyt indukcyjnych TEKA
Części do płyt indukcyjnych TEKA dobiera się na podstawie objawu, oznaczenia urządzenia i numeru części, nie tylko wyglądu. Brak grzania, błąd, niedziałające pole lub pęknięte szkło mogą mieć różne przyczyny. Właściwa identyfikacja ogranicza ryzyko zakupu niepasującego modułu, pola indukcyjnego albo elementu sterowania.
Jak rozpoznać, której części dotyczy problem
Płyta indukcyjna TEKA łączy kilka układów: panel dotykowy, moduł sterujący, moduły mocy, cewki indukcyjne, czujniki temperatury, wentylator, przewody i elementy zasilania. Ten sam objaw może wynikać z różnych usterek, dlatego przed zakupem części trzeba ustalić, czy problem dotyczy zasilania, obsługi pola, generowania mocy czy chłodzenia.
Płyta nie reaguje na włączenie
Najpierw sprawdź podstawowe przyczyny:
- czy urządzenie otrzymuje zasilanie zgodnie ze schematem podłączenia dla danego modelu;
- czy nie zadziałało zabezpieczenie instalacji lub wyłącznik po wcześniejszym zwarciu;
- czy panel nie jest mokry, zabrudzony albo zablokowany funkcją blokady;
- czy po odłączeniu i ponownym załączeniu objaw pozostaje taki sam.
Jeśli płyta nie pokazuje żadnego znaku życia, podejrzane mogą być obwód zasilania, filtr przeciwzakłóceniowy, bezpiecznik na module, moduł sterujący albo moduł mocy. Sam brak reakcji nie wskazuje jeszcze konkretnej części. Jeżeli zabezpieczenie instalacji wyłącza się natychmiast po załączeniu, nie należy wielokrotnie ponawiać próby — przyczyną może być zwarcie w module mocy, mostku prostowniczym lub tranzystorze IGBT.
Nie działa jedno pole indukcyjne
Jeżeli pozostałe pola pracują prawidłowo, porównaj objaw z innym polem z tej samej strony urządzenia. W wielu płytach dwa pola współdzielą moduł mocy, dlatego ograniczenie mocy albo cykliczne przełączanie przy jednoczesnym gotowaniu nie musi oznaczać awarii. Takie zachowanie powinno być oceniane według instrukcji konkretnego modelu.
Jeśli jedno pole nie wykrywa garnka lub nie rozpoczyna grzania, możliwe są między innymi:
- niewłaściwe albo zbyt małe naczynie, którego dno nie jest ferromagnetyczne;
- zabrudzenie lub uszkodzenie panelu dotykowego;
- przerwa albo nadpalone złącze między cewką a modułem;
- uszkodzenie czujnika temperatury;
- uszkodzona cewka indukcyjna;
- uszkodzony kanał modułu mocy lub sterowania.
Warto sprawdzić to samo naczynie na innym polu oraz inne, pewne naczynie na polu podejrzanym. Jeżeli problem występuje tylko z jednym garnkiem, zakup części może być niepotrzebny. Jeżeli pole jest wybierane, ale nie przekazuje energii, potrzebna jest dalsza diagnostyka obwodu danego pola.
Pole wyłącza się, pracuje przerywanie lub traci moc
Cykliczne grzanie może być normalnym skutkiem podziału mocy między polami. Niektóre konstrukcje ograniczają łączną moc jednego modułu, gdy jednocześnie używane są dwa pola albo funkcja Booster. Inaczej należy ocenić sytuację, gdy wcześniej działające pole nagle przerywa pracę, pojawia się kod błędu, wentylator pracuje nietypowo lub płyta wyłącza się po rozgrzaniu.
W takim przypadku sprawdź, czy wloty i wyloty powietrza nie są zasłonięte oraz czy wentylator uruchamia się zgodnie z instrukcją urządzenia. Przegrzewanie może wynikać z niedrożnego chłodzenia, uszkodzonego wentylatora, czujnika temperatury albo modułu mocy. Samoczynny powrót do pracy po ostygnięciu nie potwierdza sprawności elektroniki — wskazuje jedynie, że usterka może zależeć od temperatury.
Pojawia się kod błędu
Kod błędu trzeba odczytać razem z pełnym modelem płyty. TEKA stosuje różne rodziny elektroniki i różne procedury konfiguracji, dlatego tego samego oznaczenia nie należy automatycznie przenosić na wszystkie urządzenia marki.
Przed zamówieniem modułu:
- Zapisz dokładny kod oraz moment jego wystąpienia — przy włączeniu, po ustawieniu mocy, po rozgrzaniu czy po uruchomieniu kilku pól.
- Sprawdź w instrukcji, czy kod odnosi się do zasilania, temperatury, komunikacji, naczynia, wentylatora lub konfiguracji.
- Wyklucz proste przyczyny, takie jak nieodpowiednie naczynie, zabrudzone sensory, zablokowany przepływ powietrza lub nieprawidłowe zasilanie.
- Porównaj kod z dokumentacją serwisową właściwej rodziny urządzenia.
Kod może wskazywać obszar diagnostyki, ale nie musi oznaczać, że trzeba wymienić cały moduł. W niektórych modelach po wymianie modułu mocy albo panelu sterowania konieczna jest konfiguracja zgodna z kodem urządzenia. Nie należy uruchamiać menu serwisowego ani wpisywać przypadkowych kodów bez dokumentacji dla konkretnego modelu.
Jak sprawdzać części płyty indukcyjnej TEKA
Oględziny po odłączeniu zasilania
Po odłączeniu urządzenia od instalacji i upewnieniu się, że nie ma możliwości przypadkowego załączenia, można wykonać oględziny dostępnych elementów. Szukaj:
- nadpalonych lub stopionych złączy;
- luźnych przewodów i śladów przegrzania przy zaciskach;
- pęknięć laminatu modułu;
- uszkodzonych wentylatorów i zabrudzeń ograniczających przepływ powietrza;
- śladów zalania pod panelem i przy elektronice;
- pęknięcia szkła, które może naruszać bezpieczeństwo użytkowania.
Oględziny mogą wskazać miejsce uszkodzenia, ale brak widocznych śladów nie potwierdza sprawności modułu. Elementy mocy mogą być uszkodzone elektrycznie bez nadpalenia obudowy.
Pomiar cewki indukcyjnej
Cewkę można badać omomierzem po odłączeniu jej przewodów od elektroniki, aby pomiar nie obejmował innych obwodów. Należy sprawdzić ciągłość uzwojenia oraz ewentualne zwarcie do elementów dostępnych jako punkt odniesienia, zgodnie z konstrukcją urządzenia.
Nie stosuj uniwersalnej wartości rezystancji dla wszystkich płyt TEKA. Wynik zależy od konstrukcji cewki, jej połączeń i modelu. Przerwa w obwodzie jest wyraźną nieprawidłowością, ale prawidłowa ciągłość uzwojenia nie potwierdza sprawności cewki pod obciążeniem. Po pomiarze trzeba jeszcze uwzględnić złącze, czujnik temperatury, moduł mocy i sterowanie.
Pomiar modułu mocy
Moduły mocy zawierają obwody sieciowe, kondensatory o niebezpiecznym napięciu oraz elementy przełączające wysoką moc. Pomiar tranzystorów IGBT, mostków prostowniczych, bezpieczników i napięć roboczych wymaga odpowiednich kwalifikacji, miernika oraz procedury dla danego modelu.
Nie wykonuj pomiarów pod napięciem bez doświadczenia, zabezpieczeń i dokumentacji serwisowej. Nie zwieraj zabezpieczeń, nie zastępuj bezpiecznika innym typem i nie uruchamiaj płyty z odłączonym elementem tylko po to, aby sprawdzić, czy „zadziała”. Wynik pomiaru pojedynczego tranzystora nie zawsze rozstrzyga o sprawności całego modułu, ponieważ usterka może obejmować także sterowanie bramką, zasilacz pomocniczy, czujniki albo komunikację z panelem.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Diagnostykę obwodów sieciowych i modułów mocy powinien wykonywać wykwalifikowany serwisant lub instalator.

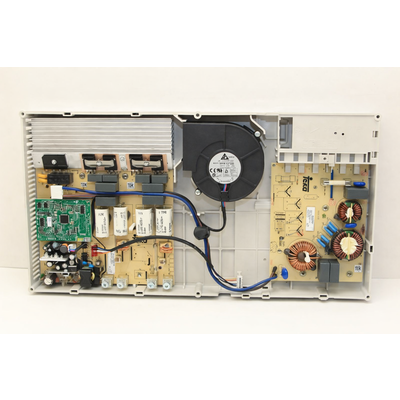

Dostęp do części i wymiana
W większości płyt indukcyjnych dostęp do modułów uzyskuje się od spodu urządzenia. Typowa kolejność obejmuje odłączenie zasilania, zabezpieczenie szklanej powierzchni, wyjęcie płyty z blatu zgodnie z instrukcją montażu oraz zdjęcie dolnej osłony. Konstrukcje TEKA różnią się układem modułów, mocowaniami i sposobem prowadzenia przewodów, dlatego nie należy zakładać jednej uniwersalnej liczby śrub ani identycznego układu złączy.
Przed odłączeniem przewodów:
- wykonaj zdjęcia położenia złączy i prowadzenia wiązek;
- oznacz wtyczki, jeśli ich kształt nie uniemożliwia pomyłki;
- nie ciągnij za przewody — wypinaj złącza za obudowę wtyku;
- sprawdź, czy szkło nie jest naprężone i czy uszczelka nie została przyklejona do blatu;
- zachowaj elementy izolacyjne, dystanse i osłony termiczne.
Przy montażu nowego modułu nie zmieniaj położenia przewodów ani elementów chłodzenia. Po naprawie trzeba sprawdzić uruchomienie panelu, wykrywanie naczynia, działanie każdego pola, zmianę poziomów mocy, pracę wentylatora i występowanie kodów błędów. Jeżeli moduł wymaga konfiguracji, wykonuje się ją wyłącznie według procedury przypisanej do danego modelu i wersji elektroniki.
Dobór właściwej części TEKA
Pełne oznaczenie płyty znajduje się zwykle na tabliczce znamionowej od spodu urządzenia. Producent wskazuje, że tabliczka znamionowa płyt gazowych, ceramicznych i indukcyjnych znajduje się na spodzie urządzenia. W modelach indukcyjnych nie należy mylić jej z odrębną etykietą identyfikacyjną. Przed demontażem płyty warto przygotować dostęp do jej spodu albo wykonać czytelne zdjęcie oznaczeń.
Do weryfikacji przygotuj:
- pełny model płyty TEKA;
- kod produktu lub numer identyfikacyjny z tabliczki;
- numer seryjny, jeśli jest podany;
- oznaczenie nadrukowane na wymienianym module lub polu;
- zdjęcia złączy, etykiety części i całego układu połączeń;
- informację, które pole lub funkcja nie działa oraz jaki kod błędu się pojawia.
Samo podobieństwo modułu, liczba pinów albo identyczne zdjęcie nie wystarczą do potwierdzenia zgodności. Różnice mogą dotyczyć wersji oprogramowania, układu pól, mocy, sposobu komunikacji, konfiguracji oraz mocowania. Dotyczy to szczególnie modułów mocy i kompletnych zespołów indukcyjnych.
Przed zakupem porównaj numer części, wykonanie, położenie modułu, złącza i dane z tabliczki urządzenia. Jeżeli nie masz pewności, prześlij pełne oznaczenia płyty oraz zdjęcia uszkodzonego elementu do weryfikacji. Nie zamawiaj drogiego modułu wyłącznie na podstawie objawu „płyta nie grzeje”.
FAQ
Czy brak grzania oznacza uszkodzony moduł mocy?
Nie. Przyczyną może być nieodpowiednie naczynie, problem z wykrywaniem garnka, cewka, czujnik temperatury, złącze, panel sterujący, zasilanie albo rzeczywista usterka modułu mocy. Najpierw porównaj działanie tego samego naczynia na innych polach i zapisz kod błędu, jeśli się pojawia.
Czy można sprawdzić cewkę indukcyjną zwykłym miernikiem?
Można wykonać podstawowy pomiar ciągłości po odłączeniu cewki od elektroniki, ale wynik nie jest pełnym testem sprawności. Brak ciągłości wskazuje na uszkodzenie obwodu, natomiast prawidłowa rezystancja nie wyklucza problemu z czujnikiem, złączem lub modułem mocy.
Dlaczego dwa pola TEKA grzeją naprzemiennie?
W części konstrukcji pola współdzielą moduł i wspólny limit mocy. Elektronika może wtedy rozdzielać energię cyklicznie albo ograniczać poziom jednego z pól. Jeżeli takie zachowanie występuje zgodnie z instrukcją i bez kodów błędów, nie musi oznaczać awarii.
Czy po wymianie modułu trzeba programować płytę?
Zależy to od modelu, rodzaju modułu i wersji elektroniki. Niektóre zespoły wymagają konfiguracji właściwym kodem, inne są przygotowane do konkretnej wersji urządzenia. Nie wpisuj kodu z podobnej płyty bez potwierdzenia w dokumentacji.
Gdzie znaleźć oznaczenie płyty TEKA?
Tabliczka znamionowa znajduje się zazwyczaj na spodzie płyty. Odczytaj pełny model oraz pozostałe numery identyfikacyjne, odróżniając tabliczkę znamionową od dodatkowej etykiety identyfikacyjnej stosowanej w niektórych modelach indukcyjnych. Skrócona nazwa handlowa może nie rozróżniać wariantu potrzebnego do dobrania modułu, szkła albo pola indukcyjnego.
Czy pęknięte szkło można dalej bezpiecznie używać?
Pęknięte szkło może zwiększać ryzyko przedostania się wilgoci do elektroniki i porażenia, szczególnie podczas gotowania lub czyszczenia. Nie używaj urządzenia do czasu oceny uszkodzenia i dobrania właściwej szyby albo kompletnego elementu dla konkretnego modelu.
