Elektronika do płyt TEKA
Elektronika do płyt TEKA obejmuje moduły sterujące, mocy, zasilania i elementy komunikacji. Przy braku reakcji, błędach lub niedziałającym polu najpierw sprawdź zasilanie, połączenia i właściwy wariant urządzenia. Dobieraj część po pełnym oznaczeniu z tabliczki oraz numerze modułu, nie tylko po wyglądzie.
Jakie elementy obejmuje elektronika do płyt TEKA
W tej kategorii mogą występować różne podzespoły, między innymi:

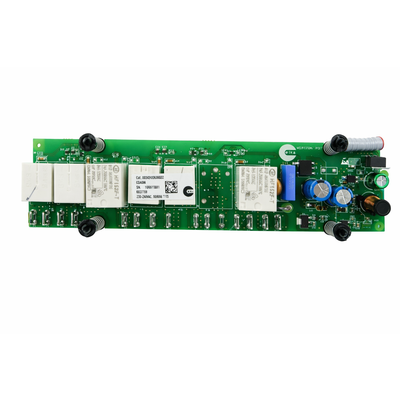

- moduły sterujące z panelem dotykowym, wyświetlaczami i układem obsługi pól;
- moduły mocy lub moduły indukcyjne, które sterują generatorami, cewkami i mocą grzania;
- moduły zasilające i filtry przeciwzakłóceniowe;
- płytki komunikacyjne, przewody połączeniowe oraz elementy współpracujące z czujnikami temperatury.
Ich funkcje zależą od konstrukcji konkretnej płyty. W jednym modelu sterowanie może być zintegrowane z panelem dotykowym, a w innym moduł użytkownika komunikuje się osobno z jednym lub kilkoma modułami mocy. Z tego powodu sam opis handlowy, liczba pinów albo podobny kształt płytki nie potwierdzają zgodności.
Objaw nie wskazuje od razu na moduł
Awaria elektroniki może powodować brak reakcji na przyciski, samoczynne restarty, wyłączanie płyty podczas pracy, brak grzania jednego obszaru, błędne wskazania lub problemy z wykrywaniem naczynia. Te same symptomy mogą jednak wynikać z innych przyczyn.
| Objaw | Możliwe przyczyny | Co sprawdzić przed wymianą elektroniki |
| Płyta nie włącza się | brak zasilania, nieprawidłowe podłączenie, uszkodzenie zasilacza, modułu sterującego lub mocy | zabezpieczenia obwodu, napięcie i sposób przyłączenia według dokumentacji, ślady przepalenia oraz złącza |
| Panel reaguje, ale pole nie grzeje | nieodpowiednie naczynie, ograniczenie mocy, cewka, czujnik, przewody, moduł mocy | działanie na odpowiednim naczyniu, komunikat na wyświetlaczu, połączenia danego pola i porównanie z innym polem |
| Nie działa tylko jedna strona lub grupa pól | moduł mocy, jego zasilanie, komunikacja z panelem albo wspólne połączenie | czy objaw dotyczy grupy obsługiwanej przez jeden moduł oraz czy nie ma luźnej lub nadpalonej wiązki |
| Płyta resetuje się lub cyklicznie piszczy | przeciążony zasilacz, zużyte elementy zasilacza, zwarcie w innym module, zimny lut lub problem komunikacji | oględziny, stabilność napięć zgodnie ze schematem modelu i zachowanie po odłączeniu poszczególnych obwodów przez serwisanta |
| Pojawia się symbol braku naczynia | niewłaściwe naczynie, zbyt mała średnica, problem z ułożeniem, czujnikiem lub modułem mocy | naczynie przeznaczone do indukcji, jego położenie, działanie innych naczyń i wszystkich pól |
| Panel nie reaguje na dotyk | blokada, wilgoć lub zabrudzenie, uszkodzenie panelu, zasilania sterownika albo komunikacji | odblokowanie według instrukcji, osuszenie powierzchni, odłączenie urządzenia i kontrola przewodów |
Instrukcje TEKA opisują wykrywanie naczynia, blokadę panelu, ograniczenie całkowitej mocy oraz wpływ ustawień jednego pola na pracę pozostałych. Dlatego przed uznaniem modułu za uszkodzony trzeba wykluczyć tryb blokady, ograniczenie mocy, naczynie nieprzystosowane do indukcji i normalne działanie systemu zarządzania mocą.
Diagnostyka: objaw → sprawdzenie → interpretacja
Brak zasilania lub całkowity brak reakcji
Najpierw sprawdź, czy płyta ma zasilanie zgodne ze schematem umieszczonym na tabliczce znamionowej i w instrukcji danego modelu. Płyty TEKA mogą mieć różne warianty przyłączenia, dlatego nie wolno przenosić układu zacisków z innej płyty. Błędne podłączenie może uszkodzić moduł mocy.
Jeżeli zasilanie instalacji jest prawidłowe, wykonuje się oględziny wejścia płyty: zacisków, przewodu, filtra przeciwzakłóceniowego, bezpieczników, ścieżek i elementów zasilacza. Nadpalone złącze może powodować taki sam brak działania jak uszkodzona płytka elektroniczna. Z kolei obecność napięcia na wejściu nie dowodzi sprawności zasilacza ani komunikacji między modułami.
Pomiary po stronie sieciowej i na otwartej płycie są przeznaczone dla osoby z odpowiednimi kwalifikacjami. Kondensatory i układy zasilające mogą utrzymywać niebezpieczne napięcie także po odłączeniu urządzenia. Przed odłączeniem przewodów należy odłączyć płytę zgodnie z instalacją, zabezpieczyć ją przed przypadkowym załączeniem i odczekać czas wskazany w dokumentacji modelu.
Jedno pole lub jedna grupa pól nie grzeje
Najpierw użyj naczynia, które na pewno działa na indukcji, ustaw je prawidłowo i porównaj zachowanie z innym polem. Jeżeli wyświetlany jest symbol braku naczynia, nie oznacza to jeszcze awarii modułu. Przyczyną może być materiał dna, jego średnica, odkształcenie albo położenie względem pola.
Jeżeli panel przyjmuje ustawienia, ale dane pole pozostaje zimne, sprawdź kolejno:
- czy problem występuje tylko z jednym polem, czy z całą grupą;
- czy pojawia się kod lub nietypowe miganie wskaźnika;
- czy przewody i złącza między cewką, czujnikiem oraz modułem są pewnie osadzone;
- czy nie ma śladów przegrzania przy module mocy, cewce i złączach;
- czy urządzenie nie ogranicza mocy z powodu równoczesnego używania innych pól.
Jeśli usterka obejmuje grupę pól obsługiwaną przez wspólny moduł, podejrzany jest obwód zasilania, komunikacji lub moduł mocy tej grupy. Jeżeli problem dotyczy wyłącznie jednego pola, trzeba dodatkowo uwzględnić cewkę, czujnik temperatury, przewody i połączenia lokalne. Wymiana całego modułu bez tych kontroli może nie usunąć usterki.
Resetowanie, cykanie i samoczynne wyłączanie
Cykliczne restarty mogą pojawić się, gdy zasilacz sterownika jest przeciążony albo któreś z urządzeń współpracujących pobiera zbyt duży prąd. W praktyce diagnostyka obejmuje sprawdzenie kondensatorów, elementów toru zasilania, stabilności napięć logicznych oraz obciążenia wyjść. Wartości napięć należy odczytać ze schematu lub dokumentacji konkretnego modułu, ponieważ nie ma jednej uniwersalnej wartości dla wszystkich płyt TEKA.
Pomiar napięcia wykonany bez obciążenia może wyglądać prawidłowo, a po podłączeniu panelu lub modułu przekaźników napięcie może spadać i powodować restart. Taki wynik zawęża poszukiwania do obciążanego obwodu, ale nie wskazuje automatycznie konkretnego elementu. Doświadczony serwisant może odłączać poszczególne gałęzie zgodnie ze schematem, kontrolować pobór prądu i sprawdzać elementy po rozładowaniu kondensatorów.
Kody i symbole na wyświetlaczu
Kod błędu należy odczytywać wyłącznie dla konkretnego modelu lub rodziny urządzeń. Ten sam symbol może mieć inne znaczenie w różnych generacjach płyt. Komunikat może wskazywać na problem z temperaturą, naczyniem, zasilaniem lub komunikacją, ale nie jest automatycznym wskazaniem modułu do zakupu.
Przed zamówieniem części zapisz dokładny kod, moment jego wystąpienia oraz to, czy pojawia się na wszystkich polach, jednej stronie czy tylko po nagrzaniu. Informacja, czy płyta działa po ostygnięciu albo po ponownym załączeniu zasilania, pomaga odróżnić problem termiczny od trwałego uszkodzenia.
Czy można sprawdzić elektronikę miernikiem?
Tak, ale zakres pomiaru zależy od rodzaju podzespołu i dokumentacji. Przy odłączonej i zabezpieczonej płycie można wykonać oględziny, sprawdzić ciągłość przewodów, bezpieczniki oraz zwarcia w wybranych elementach mocy. Pomiar rezystancji na całym module bez schematu zwykle nie daje rozstrzygającej odpowiedzi.
Przydatne zasady są następujące:
- przed pomiarem odłącz wszystkie przewody, które mogą tworzyć równoległe ścieżki;
- kondensatory rozładuj zgodnie z procedurą serwisową i potwierdź brak niebezpiecznego napięcia;
- nie podawaj napięcia na płytkę „na próbę” i nie zwieraj zabezpieczeń;
- pomiar tranzystora mocy lub diody może wykazać zwarcie, ale prawidłowy wynik miernika nie zawsze potwierdza sprawność elementu pod obciążeniem;
- nie porównuj rezystancji cewek, czujników ani napięć z przypadkowym modelem bez sprawdzenia jego dokumentacji;
- po wymianie elementu mocy trzeba ustalić, dlaczego uległ uszkodzeniu, ponieważ zwarcie w cewce, zasilaniu lub sterowaniu może uszkodzić nową część.
Jeżeli konieczny jest pomiar pod napięciem, praca przy otwartej płycie lub naprawa modułu na poziomie elementów, czynność powinien wykonać wykwalifikowany serwisant z właściwymi narzędziami. Nie wystarczy samo wyjęcie wtyczki, ponieważ płyta może być przyłączona na stałe, a układy mogą magazynować energię.
Dostęp do modułu i wymiana
W większości płyt moduły znajdują się pod szklaną płytą, w dolnej części obudowy. Typowa kolejność obejmuje odłączenie urządzenia od instalacji, wyjęcie go z blatu, odłożenie na zabezpieczonej powierzchni, zdjęcie dolnej pokrywy i wykonanie zdjęć połączeń przed rozłączeniem. Dokładny dostęp różni się między seriami TEKA; niektóre konstrukcje mają osobny panel dotykowy, a inne kilka modułów mocy.
Podczas demontażu:
- oznacz złącza, jeśli ich położenie nie wynika jednoznacznie z konstrukcji;
- nie ciągnij za przewody ani za taśmy przy wyjmowaniu wtyczek;
- zwróć uwagę na elementy dystansowe, ekrany, radiatory, sprężyny dociskowe i przewody czujników;
- nie uruchamiaj otwartej płyty bez procedury serwisowej i odpowiednich osłon;
- przed montażem sprawdź, czy przyczyną awarii nie jest nadpalone złącze lub uszkodzony element współpracujący;
- po naprawie wykonaj test wszystkich pól, panelu, wykrywania naczynia, ograniczenia mocy i wyświetlanych funkcji.
Nie każda wymiana modułu kończy się wyłącznie na podłączeniu wtyczek. W zależności od modelu może być wymagana konfiguracja, kalibracja albo przypisanie modułu do urządzenia. Nie należy wykonywać procedury z innej płyty TEKA tylko dlatego, że panel wygląda podobnie.
Jak dobrać elektronikę do płyty TEKA
Do identyfikacji przygotuj:
- pełny model płyty z tabliczki znamionowej;
- wszystkie dodatkowe oznaczenia, takie jak Product Code, numer seryjny, kod produktu lub numer urządzenia;
- numer producenta zapisany na uszkodzonym module;
- zdjęcie tabliczki i obu stron płytki, jeśli dobór odbywa się na podstawie części;
- informację, czy chodzi o moduł sterujący, moduł mocy, zasilacz, filtr lub kompletny zespół.
W płytach TEKA oznaczenia modelu mogą występować w kilku wariantach, a podobna nazwa handlowa nie musi oznaczać tej samej elektroniki. Różnice mogą dotyczyć liczby pól, układu przyłączenia, wersji oprogramowania, mocy generatora, sposobu komunikacji, kształtu radiatora i rozmieszczenia złączy.
Nie dobieraj modułu wyłącznie po zdjęciu, liczbie pinów ani oznaczeniu modelu skróconym przez użytkownika. Przed zakupem porównaj pełne oznaczenia z tabliczki, numer części z płytki oraz potwierdzoną listę modeli. Jeżeli dane są niepełne, prześlij zdjęcie tabliczki znamionowej i oznaczeń modułu do weryfikacji.
Naprawa modułu czy wymiana całego zespołu?
Naprawa na poziomie elementów może mieć sens przy uszkodzonym zasilaczu, przekaźniku, kondensatorze, bezpieczniku lub konkretnym elemencie mocy, ale wymaga schematu, doświadczenia w elektronice sieciowej i ustalenia przyczyny awarii. Wymiana pojedynczego elementu bez kontroli obwodu może doprowadzić do ponownego uszkodzenia.
Wymiana kompletnego modułu jest prostsza organizacyjnie, ale tylko wtedy, gdy część jest zgodna z urządzeniem i usunięto przyczynę pierwotnej awarii. Jeśli uszkodzeniu uległo złącze, cewka, wentylacja, czujnik lub instalacja zasilająca, nowy moduł może zostać przeciążony.
Bezpieczeństwo przy płytach TEKA
Praca przy płycie indukcyjnej obejmuje napięcie sieciowe, kondensatory o podwyższonym napięciu i elementy mocy. Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia, właściwych narzędzi oraz odłączenia urządzenia zgodnie z zasadami dla instalacji stałej. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Nie omijaj bezpieczników, czujników ani blokad, nie mostkuj trwale zabezpieczeń i nie uruchamiaj urządzenia z luźnymi przewodami. Pęknięte szkło ceramiczne jest powodem do natychmiastowego odłączenia płyty i zaprzestania użytkowania do czasu oceny urządzenia.
FAQ
Czy brak grzania jednego pola oznacza uszkodzony moduł?
Nie. Przyczyną może być naczynie, ograniczenie mocy, cewka, czujnik, przewody, złącze albo moduł mocy. Porównaj zachowanie z innym polem i sprawdź, czy usterka dotyczy jednej strefy, czy całej grupy.
Czy moduł sterujący i moduł mocy są tym samym elementem?
Nie zawsze. Moduł sterujący obsługuje panel i logikę urządzenia, natomiast moduł mocy steruje obwodem grzania. W zależności od konstrukcji TEKA mogą być osobnymi płytkami albo częścią zintegrowanego zespołu.
Czy można dobrać elektronikę TEKA po samym modelu płyty?
Model jest punktem wyjścia, ale przy elektronice może być niewystarczający. Sprawdź pełne oznaczenia tabliczki, kod produktu, numer części na płytce oraz wersję urządzenia. Najbezpieczniej przesłać zdjęcie tabliczki i modułu.
Czy kod błędu wskazuje konkretną część?
Nie automatycznie. Kod trzeba odczytać w dokumentacji właściwej dla danego modelu. Może oznaczać problem z zasilaniem, temperaturą, naczyniem, komunikacją albo modułem, dlatego przed zakupem należy wykonać odpowiednie kontrole.
Czy po wymianie modułu płyta TEKA wymaga programowania?
Zależy to od modelu i rodzaju modułu. Niektóre zespoły wymagają konfiguracji lub kalibracji, a inne mogą działać po prawidłowym podłączeniu. Nie stosuj procedury z innego modelu bez potwierdzenia.
Jakie dane wysłać do doboru części?
Przygotuj pełne oznaczenie z tabliczki znamionowej, kod produktu lub numer seryjny, numer z uszkodzonego modułu, zdjęcie płytki oraz opis objawu i wyświetlanego kodu. Takie dane pozwalają odróżnić podobne warianty elektroniki.
