Korpusy palników do kuchenek TEKA
Korpus palnika TEKA wymaga wymiany, gdy jest pęknięty, odkształcony, skorodowany albo nie zapewnia prawidłowego osadzenia korony i nakrywki. Nierówny płomień może jednak wynikać także z zabrudzeń, niewłaściwego montażu lub niedrożnej dyszy. Przed zakupem porównaj numer części, typ palnika oraz pełne dane płyty lub kuchenki z tabliczki znamionowej.
Jaką funkcję pełni korpus palnika TEKA?
Korpus palnika, nazywany również podstawą lub obsadą palnika, znajduje się pod koroną i nakrywką. W zależności od konstrukcji stanowi podstawę dyfuzora, mieści dyszę albo tworzy z nią współpracujący uchwyt. Ustala położenie elementów, przez które mieszanina gazu i powietrza dociera do otworów płomieniowych.

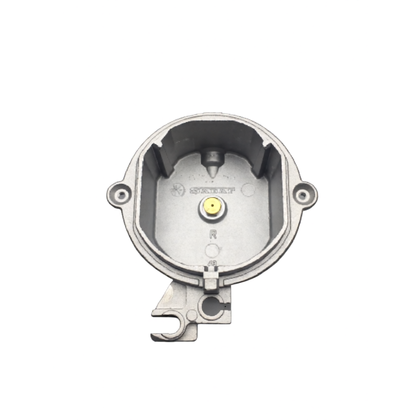

Korpus musi być dopasowany do rodzaju palnika. W płytach TEKA występują między innymi palniki pomocnicze, półszybkie, szybkie oraz wielopierścieniowe. Części różnią się średnicą, wysokością, kształtem kanałów, rozmieszczeniem mocowań oraz miejscem na elektrodę zapłonową i termoparę. Przykładowo numer 60601106 oznacza obsadę dyszy palnika szybkiego, ale sam ten przykład nie potwierdza zgodności z dowolną płytą TEKA.
Czy nierówny płomień oznacza uszkodzony korpus?
Nie. Przed zakupem korpusu należy sprawdzić prostsze i częstsze przyczyny. Pomocne jest porównanie wadliwego palnika z pozostałymi polami tej samej płyty.
| Objaw | Co może być przyczyną | Co sprawdzić | Jak rozumieć wynik |
| Płomień jest nierówny tylko na części obwodu | Zabrudzona lub mokra korona, nieprawidłowo ułożona nakrywka, zatkane otwory, odkształcony korpus | Po ostygnięciu zdjąć elementy ruchome, oczyścić je, wysuszyć i ułożyć bez przekoszenia | Poprawa po czyszczeniu i ponownym montażu przemawia przeciwko wymianie korpusu |
| Jeden palnik ma wyraźnie słabszy płomień | Niedrożna dysza, zabrudzony kanał palnika, niewłaściwa dysza lub ograniczony przepływ przez zawór | Porównać zachowanie przy małej i dużej mocy oraz stan dyszy i elementów palnika | Brak poprawy po oczyszczeniu nie dowodzi jeszcze uszkodzenia korpusu; trzeba sprawdzić zasilanie gazem tego pola |
| Wszystkie palniki osłabły jednocześnie | Problem z dopływem gazu, reduktorem, butlą albo ciśnieniem instalacji | Sprawdzić, czy objaw dotyczy całej płyty i kiedy się pojawił | Jednoczesna zmiana na wszystkich polach zwykle kieruje diagnostykę poza pojedynczy korpus |
| Jest iskra, lecz gaz się nie zapala | Złe osadzenie korony, wilgoć, zabrudzenie dyszy, nieprawidłowa pozycja elektrody lub brak właściwego wypływu gazu | Oczyścić i wysuszyć palnik, sprawdzić położenie zdejmowanych elementów | Widoczna iskra nie potwierdza, że przeskakuje w odpowiednim miejscu ani że mieszanka gazowa dociera do elektrody |
| Palnik zapala się, ale gaśnie po puszczeniu pokrętła | Zabrudzona lub niesprawna termopara, płomień nie ogrzewa jej końcówki, problem z zaworem bezpieczeństwa | Sprawdzić czystość termopary i kształt płomienia wokół niej | Taki objaw nie jest sam w sobie podstawą do wymiany korpusu |
| Płomień jest żółty i osadza sadzę | Zabrudzenie, zły montaż palnika, niewłaściwa dysza dla rodzaju gazu albo nieprawidłowe spalanie | Wyłączyć pole, oczyścić elementy i sprawdzić zgodność instalacji oraz dysz | Dalsze kopcenie wymaga kontroli przez instalatora; nie należy regulować palnika przypadkowymi podkładkami ani przerabiać elementów |
Jeżeli nie działa zapalanie, a palnik po bezpiecznym zapłonie zachowuje stabilny płomień, diagnostyka powinna objąć elektrodę i generator iskrowników. Gaśnięcie po zwolnieniu pokrętła częściej kieruje uwagę na termoparę lub zawór palnika niż na sam korpus.
Jak sprawdzić stan korpusu palnika?
Najpierw zamknij dopływ gazu, odłącz zasilanie elektryczne płyty i zaczekaj do całkowitego ostygnięcia urządzenia. Zdejmij ruszt, nakrywkę oraz koronę palnika. W wielu konstrukcjach pozwala to obejrzeć korpus od góry, ale nie umożliwia jeszcze jego bezpiecznego odłączenia od instalacji gazowej.
Podczas oględzin zwróć uwagę na:
- pęknięcia, ubytki i ślady nadtopienia;
- deformację powierzchni pod koroną lub nakrywką;
- luźne, zerwane albo skorodowane mocowania;
- uszkodzone gniazda elektrody i termopary;
- mocną korozję lub wykruszenie materiału;
- osad, który blokuje kanały lub nie pozwala równo ułożyć elementów palnika;
- ślady nieszczelności albo przegrzewania przy połączeniu z przewodem gazowym.
Korpus jest częścią mechaniczną, dlatego pomiar rezystancji multimetrem nie ocenia jego sprawności. Przy doborze znaczenie mają natomiast wymiary, rozstaw mocowań, geometria gniazd i numer katalogowy. Próba szczelności po naruszeniu połączeń gazowych jest badaniem serwisowym wykonywanym odpowiednim środkiem lub przyrządem — nigdy płomieniem.
Czyszczenie czy wymiana?
Jeżeli element jest tylko zabrudzony, można oczyścić dostępne powierzchnie miękką szczotką i środkiem odpowiednim dla materiału palnika. Otwory korony powinny pozostać drożne, a wszystkie umyte części trzeba dokładnie wysuszyć przed montażem. Wilgoć może utrudniać zapłon i zaburzać płomień.
Nie rozwiercaj dyszy ani otworów palnika i nie używaj narzędzia, które może zmienić ich średnicę. Kalibrowany otwór dyszy odpowiada rodzajowi gazu oraz mocy konkretnego palnika. Jego powiększenie może spowodować nieprawidłowe spalanie. Nie próbuj również prostować, kleić, spawać ani uszczelniać pękniętego korpusu domowymi preparatami.
Wymiana jest uzasadniona, gdy korpus ma pęknięcie, trwałe odkształcenie, uszkodzone mocowanie, głęboką korozję lub nie utrzymuje współpracujących elementów we właściwej pozycji. Zużyte nakrywki palników TEKA i niewłaściwie dopasowane kołpaki palników również mogą powodować zły rozkład płomienia.
Na czym polega wymiana korpusu?
W zależności od modelu korpus może być mocowany od góry albo połączony z przewodem gazowym pod płytą podpalnikową. Demontaż bywa związany z podniesieniem szklanej lub metalowej płyty, odłączeniem przewodu, dyszy, elektrody zapłonowej i termopary oraz wymianą uszczelnień przewidzianych dla danego połączenia.
Przed rozłączeniem należy oznaczyć położenie części i przewodów. Nowy korpus nie może naprężać rurki gazowej, elektrody ani termopary. Korona i nakrywka powinny po montażu leżeć stabilnie i bez przechylenia. Nie wolno stosować przypadkowych uszczelek, taśm, podkładek ani mas uszczelniających.
Opisane prace przy połączeniach gazowych wymagają odpowiednich kwalifikacji, wymaganych uprawnień, doświadczenia i właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania. Po montażu instalator powinien przeprowadzić próbę szczelności, sprawdzić zapłon, stabilność płomienia na minimalnym i maksymalnym ustawieniu oraz działanie zabezpieczenia przeciwwypływowego.
Jak dobrać korpus palnika do płyty TEKA?
Nie dobieraj części wyłącznie według średnicy, zdjęcia lub określenia „duży palnik”. Podobnie wyglądające korpusy mogą należeć do innych generacji palników, mieć odmienne mocowania albo współpracować z inną koroną, dyszą, elektrodą i termoparą.
Przy porównaniu uwzględnij:
- pełny model i numer referencyjny urządzenia;
- numer katalogowy starego korpusu, jeśli jest czytelny;
- rodzaj pola: pomocnicze, półszybkie, szybkie lub wielopierścieniowe;
- typ gazu, do którego skonfigurowano urządzenie;
- średnicę i wysokość korpusu;
- rozstaw oraz sposób mocowania;
- położenie dyszy, elektrody i termopary;
- współpracującą koronę i nakrywkę.
Tabliczka znamionowa płyt TEKA znajduje się zwykle na spodzie urządzenia. Dostęp do niej może wymagać wyjęcia płyty z blatu, dlatego wcześniej trzeba bezpiecznie odłączyć zasilanie, a w razie kolizji z przyłączem gazowym powierzyć czynność instalatorowi. Do doboru przygotuj wyraźne zdjęcie całej tabliczki, starego korpusu z obu stron oraz jego położenia w urządzeniu. Niepełna nazwa handlowa płyty nie zawsze rozróżnia wszystkie wersje wykonania.
FAQ – korpusy palników do kuchenek TEKA
Czy można używać płyty z pękniętym korpusem palnika?
Nie należy uruchamiać tego pola. Pęknięcie może zmieniać położenie korony, rozkład mieszanki i przebieg płomienia. Pole powinno pozostać wyłączone do czasu wymiany części i sprawdzenia szczelności.
Dlaczego palnik działa nierówno po umyciu?
Najpierw sprawdź, czy korona i nakrywka zostały dokładnie wysuszone oraz ułożone w prawidłowej pozycji. Woda lub środek czyszczący w kanałach, zabrudzone otwory i przekrzywiona nakrywka mogą dawać taki sam objaw jak uszkodzenie korpusu.
Czy żółty płomień oznacza konieczność wymiany korpusu?
Nie. Przyczyną może być zabrudzenie, nieprawidłowy montaż, niewłaściwa dysza, rodzaj gazu lub problem z dopływem powietrza. Jeżeli po oczyszczeniu i poprawnym złożeniu palnik nadal kopci, nie używaj go do czasu kontroli instalatora.
Czy numer 60601106 pasuje do każdego szybkiego palnika TEKA?
Nie. Numer 60601106 identyfikuje określony wariant obsady dyszy szybkiego palnika, lecz TEKA stosuje także inne konstrukcje i generacje. Zgodność trzeba potwierdzić dla pełnych danych konkretnego urządzenia.
Czy korpus palnika można sprawdzić multimetrem?
Nie ma użytecznego pomiaru rezystancji samego metalowego korpusu. Ocenia się jego geometrię, stan powierzchni, mocowania i drożność. Pomiary elektryczne mogą dotyczyć układu zapłonowego, ale nie potwierdzają sprawności części gazowej.
Co trzeba sprawdzić po wymianie?
Instalator powinien potwierdzić szczelność wszystkich naruszonych połączeń, prawidłowy zapłon, równomierny płomień na pełnej mocy, stabilność na minimum oraz skuteczne odcięcie gazu przez układ bezpieczeństwa.
