Wiązki kabli do kuchenek Teka łączą grzałki, przełączniki, moduły, czujniki, wentylatory lub układ zapalania palników. Nadpalony konektor, przerwa w przewodzie albo przebicie izolacji może powodować brak grzania, zaniki działania lub brak iskry. Część dobieraj według pełnych danych z tabliczki znamionowej, przebiegu przewodów, złączy i numeru katalogowego — nie tylko na podstawie wyglądu.
Jaką wiązkę kabli stosuje się w kuchenkach Teka?

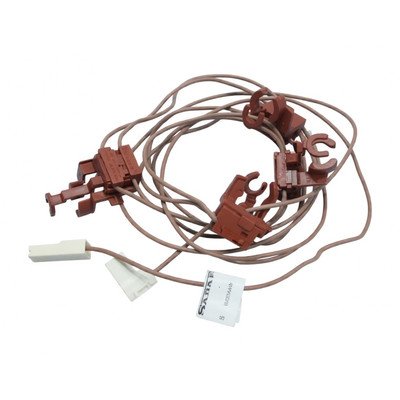

W tej grupie części występują różne rodzaje okablowania. Wiązki piekarnika doprowadzają zasilanie i sygnały między przełącznikiem funkcji, modułem sterującym, grzałkami, termostatem, czujnikiem temperatury, oświetleniem oraz silnikami wentylatorów. W kuchenkach i płytach gazowych osobną grupę stanowią przewody zapalaczy, które prowadzą impulsy wysokiego napięcia z generatora iskry do elektrod przy palnikach.
Tych rozwiązań nie należy traktować zamiennie. Przewód grzałki musi być przystosowany do odpowiedniego obciążenia prądowego i temperatury, natomiast przewód zapalacza wymaga izolacji odpornej na przebicie impulsu zapłonowego. Zgodność samych końcówek nie potwierdza, że przewód nadaje się do danego obwodu.
Objawy uszkodzenia przewodów lub złączy
| Objaw | Co może być przyczyną | Co warto sprawdzić |
| Jedna grzałka, wentylator lub lampka nie działa | przerwany przewód, luźny konektor, uszkodzony odbiornik, przełącznik albo przekaźnik | stan obu końców przewodu, ciągłość żyły oraz sam zasilany podzespół |
| Funkcja działa po poruszeniu urządzeniem albo zanika po rozgrzaniu | pęknięta żyła, wysunięty pin, osłabiony zacisk lub połączenie przegrzewające się pod obciążeniem | wiązkę podczas delikatnego poruszania przewodami oraz ślady zmiany koloru na złączach |
| Zapach spalenizny, stopiona kostka lub ciemny konektor | niedostateczny docisk styku, utlenienie, przeciążenie albo przegrzewanie od sąsiedniego elementu | przewód, konektor, gniazdo i zacisk podzespołu po obu stronach połączenia |
| Generator zapłonu „cyka”, ale jeden palnik nie ma iskry | zabrudzona lub mokra elektroda, pęknięta ceramika, przebicie przewodu, złe ustawienie elektrody albo uszkodzone wyjście generatora | czystość i położenie elektrody, izolację przewodu oraz połączenie z generatorem |
| Nie ma iskry na żadnym palniku | brak zasilania, uszkodzony włącznik zapalania, jego wiązka albo generator iskry | czy generator wydaje dźwięk, czy problem dotyczy wszystkich pokręteł i czy urządzenie ma zasilanie |
| Iskrzenie nie wyłącza się po puszczeniu pokrętła | wilgoć lub zwarcie w zespole włączników, zablokowany mikrowyłącznik albo uszkodzona wiązka sterująca | czy usterka pojawiła się po zalaniu lub myciu oraz czy wszystkie włączniki wracają do pozycji spoczynkowej |
Brak grzania nie jest sam w sobie dowodem uszkodzenia wiązki. Jeśli na danym trybie nie działa tylko element grzejny, przyczyną może być również grzałka kuchenki Teka, odpowiedni tor przełącznika funkcji lub przekaźnik w elektronice. Z kolei brak iskry na wszystkich palnikach częściej kieruje diagnostykę także w stronę generatora iskry, zasilania i zespołu włączników.
Jak sprawdzić wiązkę przewodów miernikiem?
Pomiary rezystancji wykonuje się po odłączeniu urządzenia od zasilania i wypięciu badanego przewodu z obu stron. Pozostawienie wiązki połączonej z grzałką, modułem lub silnikiem może utworzyć dodatkową drogę prądu i dać wynik, który nie opisuje samego przewodu.
Kontrola ciągłości pojedynczej żyły
- Udokumentuj położenie wtyczek i przewodów przed ich wypięciem. Nie opieraj się wyłącznie na kolorach żył.
- Odłącz oba końce badanej żyły.
- Ustaw miernik na test ciągłości lub najniższy zakres rezystancji.
- Zewrzyj sondy i sprawdź rezystancję samych przewodów pomiarowych.
- Przyłóż sondy do metalowych styków na obu końcach tej samej żyły.
Sprawny, krótki przewód powinien wykazywać ciągłość i rezystancję zbliżoną do wyniku uzyskanego po zwarciu sond. Wynik OL, nieskończony lub wyraźnie zmieniający się podczas delikatnego poruszania przewodem wskazuje na przerwę, pęknięcie żyły albo niepewny zacisk.
Taki test nie potwierdza pełnej sprawności wiązki. Przewód może mieć ciągłość, lecz przegrzewać się na luźnym konektorze dopiero pod dużym obciążeniem. Zwykły multimetr nie wykryje też każdego przebicia izolacji przewodu zapalacza, ponieważ podczas pracy występuje tam impuls o znacznie wyższym napięciu niż napięcie pomiarowe miernika.
Sprawdzenie zwarcia do obudowy
Po odłączeniu obu końców można sprawdzić rezystancję między badaną żyłą a niepomalowaną częścią metalowej obudowy. Dla przewodu, który zgodnie ze schematem nie jest połączony z przewodem ochronnym, oczekiwany jest brak ciągłości. Wskazanie małej rezystancji wymaga sprawdzenia przetartej izolacji, przygniecenia przewodu lub zwęglonego złącza.
Nie należy w ten sposób oceniać przewodu ochronnego PE ani wiązki pozostawionej w obwodzie. Połączone podzespoły, filtry i moduły mogą zmienić wynik. W razie wątpliwości potrzebny jest schemat konkretnej wersji urządzenia.
Oględziny złączy są równie ważne jak pomiar
Przy uszkodzonym konektorze warto szukać:
- brązowych lub czarnych przebarwień metalu i izolacji;
- stopionego korpusu wtyczki;
- poluzowanego styku, który łatwo zsuwa się z zacisku;
- pinu cofniętego do wnętrza obudowy złącza;
- twardej, kruchej albo popękanej izolacji;
- przetarć w miejscach przejścia przez blachę i przy uchwytach;
- przewodów prowadzonych zbyt blisko grzałki, komory pieczenia lub ruchomych części.
Nadpalonego połączenia nie powinno się naprawiać przez samo oczyszczenie powierzchni, jeśli konektor stracił sprężystość albo gniazdo zostało zwęglone. Duża rezystancja styku ponownie wytworzy ciepło. Trzeba ocenić również zacisk współpracującego elementu — na przykład grzałki lub przełącznika — ponieważ wymiana samego przewodu nie usunie uszkodzenia drugiej strony połączenia.
Brak iskry — przewód, elektroda czy generator?
Jeżeli generator pracuje i pozostałe palniki mają mocną iskrę, najpierw oczyść i dokładnie osusz elektrodę oraz elementy palnika. Tłuszcz, resztki środków czyszczących, wilgoć albo niewłaściwie ułożona korona palnika mogą utrudnić przeskok iskry mimo sprawnego przewodu.
Gdy słychać cykanie, ale iskra pojawia się w innym miejscu, należy szukać pękniętej izolacji, śladów przebicia do metalowej konstrukcji lub uszkodzonej ceramiki elektrody. Jeśli problem obejmuje wszystkie palniki, sprawdzanie każdego przewodu z osobna nie powinno poprzedzać kontroli zasilania, włączników i generatora.
Obserwowanie przebicia przy pracującym układzie zapłonowym oznacza kontakt z obwodem wysokiego napięcia. Taka diagnostyka jest przeznaczona dla technika stosującego odpowiednie środki ochrony i procedurę właściwą dla urządzenia. Nie wolno chwytać przewodów ani przepinać ich podczas pracy generatora.
Dostęp do okablowania i wymiana
Droga dostępu zależy od rodzaju urządzenia:
- w piekarniku do zabudowy część wiązek znajduje się za tylną lub górną osłoną, co zwykle wymaga wysunięcia urządzenia z mebla;
- w kuchence wolnostojącej dostęp może prowadzić przez tylny panel, panel sterowania albo przestrzeń pod płytą podpalnikową;
- w płycie gazowej przewody zapalaczy znajdują się pod powierzchnią roboczą i prowadzą od generatora do elektrod przy palnikach.
Przed demontażem wykonaj zdjęcia wszystkich złączy i oznacz przewody, jeśli wtyczki nie są jednoznacznie kodowane. Nową wiązkę poprowadź fabryczną trasą, wykorzystując uchwyty i osłony. Przewody nie mogą ocierać o ostre krawędzie, dotykać gorących elementów ani pozostawać napięte po wsunięciu urządzenia.
Nie zastępuj odcinka wiązki przypadkowym przewodem o podobnej średnicy. Znaczenie mają między innymi materiał i klasa temperaturowa izolacji, przekrój żyły, sposób zaciskania terminala oraz odporność na napięcie. Lutowane połączenie lub uniwersalny konektor nie jest automatycznie właściwą naprawą obwodu grzałki ani przewodu zapalacza.
Prace wymagające odłączania przyłącza elektrycznego, pomiarów pod napięciem albo demontażu płyty połączonego z ingerencją w instalację gazową są przeznaczone dla osoby z odpowiednimi kwalifikacjami, uprawnieniami, doświadczeniem i narzędziami. Połączeń gazowych nie sprawdza się płomieniem.
Po montażu sprawdź, czy wszystkie osłony, przepusty i uchwyty wróciły na miejsce. Pierwsza próba powinna objąć wyłącznie funkcje związane z wymienioną wiązką. Jeśli wcześniej wystąpiło nadpalenie, połączenie wymaga dodatkowej kontroli pod kątem ponownego wzrostu temperatury przez wykwalifikowanego technika.
Jak dobrać wiązkę kabli do kuchenki Teka?
Podobny układ przewodów lub takie samo złącze nie wystarczają do potwierdzenia zgodności. Poszczególne wykonania jednego modelu mogą różnić się długością przewodów, rozmieszczeniem odgałęzień, liczbą pinów, terminalami, izolacją i trasą prowadzenia.
Z tabliczki znamionowej Teka odczytaj co najmniej:
- oznaczenie modelu Mod.;
- kod produktu Code;
- wersję produktu VR, jeżeli jest podana;
- numer seryjny N.
W piekarnikach do zabudowy tabliczka znajduje się zwykle na bocznej lub dolnej części ramy widocznej po otwarciu drzwi. W kuchenkach wolnostojących może być umieszczona z tyłu obudowy. Dla płyt grzewczych położenie etykiety zależy od konstrukcji, dlatego jej zdjęcie warto wykonać przed ponownym zamontowaniem urządzenia w blacie.
Następnie porównaj numer katalogowy starej wiązki, rodzaje końcówek, liczbę odgałęzień, długość oraz przeznaczenie obwodu. Jeśli oznaczenie na przewodach jest nieczytelne, do doboru przygotuj zdjęcie całej tabliczki znamionowej i fotografie wiązki pokazujące wszystkie złącza. Pozostałe grupy elementów znajdziesz w kategorii części zamiennych piekarników i płyt Teka.
FAQ — wiązki kabli do kuchenek Teka
Czy ciągłość przewodu oznacza, że wiązka jest sprawna?
Nie. Pomiar potwierdza, że żyła nie jest całkowicie przerwana w chwili badania. Nie wyklucza luźnego konektora, przegrzewania pod obciążeniem ani przebicia izolacji pojawiającego się dopiero po nagrzaniu lub przy impulsie wysokiego napięcia.
Czy można wymienić tylko nadpalony konektor?
Tylko wtedy, gdy przewiduje to właściwa procedura naprawcza, przewód poza uszkodzonym końcem zachował prawidłowy stan, a zastosowany terminal ma odpowiedni typ i parametry. Zwęglona izolacja, uszkodzenie wielu żył lub stopiona wtyczka zwykle przemawiają za wymianą większego odcinka albo kompletnej wiązki.
Generator cyka, ale jeden palnik nie ma iskry. Czy winna jest wiązka?
Może być, ale najpierw sprawdza się czystość i suchość elektrody, ułożenie korony palnika oraz stan ceramiki. Przebicie przewodu jest bardziej prawdopodobne, gdy widać uszkodzenie izolacji lub iskra ucieka do metalowej obudowy.
Dlaczego konektor przy grzałce się nadtopił?
Częstą przyczyną jest słaby docisk styku powodujący miejscowe nagrzewanie. Trzeba jednak sprawdzić również zacisk grzałki, przebieg przewodu i stan pozostałych połączeń. Wymiana samej plastikowej osłony nie usuwa przyczyny elektrycznej.
Czy kolory przewodów wystarczą do odtworzenia połączeń?
Nie. Kolorystyka może różnić się między wersjami urządzenia, a kilka żył może mieć ten sam kolor. Przed wypięciem złączy należy wykonać dokumentację zdjęciową, a w razie niejasności posłużyć się schematem konkretnego modelu i wersji.
Jakie dane Teka są potrzebne do zakupu wiązki?
Najbezpieczniej przekazać pełne oznaczenia Mod., Code, VR i N z tabliczki znamionowej oraz numer starej części, jeśli jest czytelny. Zdjęcie złącza pomaga rozpoznać wykonanie, ale samo nie potwierdza kompatybilności.
