Termostaty do kuchni TEKA
Termostaty do piekarników TEKA sterują załączaniem grzałek i utrzymaniem nastawionej temperatury. Ich usterka może powodować przegrzewanie, niedogrzewanie albo brak grzania, lecz podobne objawy dają też przełącznik funkcji, zabezpieczenie termiczne i okablowanie. Przed zakupem porównaj pełny model, kod produktu, wersję VR oraz numer części.
Za co odpowiada termostat w piekarniku TEKA?
W piekarnikach z regulacją mechaniczną termostat roboczy jest połączony z pokrętłem temperatury i czujnikiem kapilarnym umieszczonym w komorze. Gdy temperatura osiągnie wartość wynikającą z nastawy, styki termostatu rozłączają obwód grzania. Po ochłodzeniu komory ponownie go zamykają. Cykliczne włączanie i wyłączanie grzałek jest więc prawidłowym zachowaniem, a nie oznaką usterki.
Termostatu regulacyjnego nie należy mylić z ogranicznikiem temperatury, nazywanym również termostatem bezpieczeństwa lub zabezpieczeniem termicznym. Pierwszy reguluje temperaturę pieczenia, natomiast drugi reaguje na niebezpieczne przegrzanie określonej części urządzenia. W niektórych konstrukcjach TEKA oba elementy występują jednocześnie i mają inne parametry oraz numery katalogowe.
Jakie objawy mogą wskazywać na uszkodzenie termostatu?
Podejrzenie termostatu jest uzasadnione, gdy:
- piekarnik wyraźnie przegrzewa się i przypala potrawy mimo obniżania nastawy;
- grzałki nie wyłączają się po nagrzaniu komory;
- temperatura pozostaje wyraźnie niższa od ustawionej, choć właściwe grzałki pracują;
- grzanie nie uruchamia się, mimo ustawienia funkcji i temperatury;
- urządzenie zaczyna grzać dopiero po poruszeniu pokrętłem temperatury;
- regulacja działa niestabilnie albo zakres odpowiadający pokrętłu wyraźnie się przesunął.
Żaden z tych objawów samodzielnie nie potwierdza awarii termostatu. Kontrolka grzania może być pomocna, ale jej zgaśnięcie nie dowodzi, że rzeczywista temperatura jest prawidłowa. Z kolei ciągłe świecenie może oznaczać zarówno brak rozłączania termostatu, jak i sytuację, w której piekarnik nie osiąga nastawy z powodu niesprawnej grzałki.
Termostat czy inna usterka? Kolejność diagnostyki
| Objaw | Co oprócz termostatu może być przyczyną? | Co sprawdzić | Jak rozumieć wynik? |
| Piekarnik przegrzewa się | sklejone styki przełącznika funkcji, niewłaściwie ułożona kapilara, uszkodzone sterowanie elektroniczne | pomiar temperatury w komorze, zachowanie kontrolki, stan kapilary i połączeń | powtarzalne, znaczne przekraczanie nastawy wskazuje na problem regulacji, ale nie rozstrzyga jeszcze, który element nie rozłącza obwodu |
| Piekarnik nie grzeje na żadnej funkcji | programator, wyłącznik drzwi, zabezpieczenie termiczne, przełącznik funkcji, przewody i konektory | ustalić, czy działa oświetlenie i wentylatory, a następnie prześledzić obwód według schematu modelu | sprawny styk termostatu nie wyklucza przerwy w dalszej części obwodu |
| Nie działa tylko jedna funkcja | konkretna grzałka, przełącznik funkcji lub jej okablowanie | sprawdzić inne tryby, ciągłość właściwej grzałki i stan konektorów | jeżeli pozostałe funkcje osiągają temperaturę, termostat roboczy jest mniej prawdopodobną przyczyną |
| Piekarnik grzeje za słabo na wszystkich trybach | nieprawidłowe zasilanie, zużyte styki, źle zamocowany czujnik kapilarny, niedomykające się drzwi | wykonać kontrolowany pomiar temperatury i obejrzeć mocowanie czujnika oraz uszczelkę | pojedynczy odczyt nie wystarcza; należy obserwować kilka cykli grzania |
| Pokrętło temperatury nie daje reakcji | pęknięte pokrętło lub jego gniazdo, uszkodzona oś termostatu, przerwa na stykach | zdjąć pokrętło i sprawdzić, czy obraca oś termostatu | obracanie samego pokrętła bez ruchu osi wymaga wymiany pokrętła, nie termostatu |
Jeśli nie działa tylko grzanie dolne, górne lub termoobieg, najpierw sprawdza się odpowiedni element z kategorii grzałki do kuchni TEKA. Gdy problem zależy od wybranej funkcji albo widoczne są nadpalone styki selektora, właściwym kierunkiem diagnostyki mogą być przełączniki do piekarników TEKA.
Jak sprawdzić temperaturę piekarnika?
Najbardziej użyteczny test bez demontażu polega na zastosowaniu termometru przeznaczonego do piekarników. Umieść go w środkowej części komory, z dala od bezpośredniego promieniowania grzałki, wybierz typową funkcję grzania i poczekaj na ustabilizowanie pracy.
Nie oceniaj termostatu na podstawie pierwszego maksimum temperatury. Piekarnik nagrzewa się z bezwładnością, a termostat pracuje z określoną różnicą pomiędzy temperaturą wyłączenia i ponownego załączenia. Należy obserwować kilka cykli i porównać zakres wahań z nastawą. Wynik może też zależeć od położenia termometru, dokładności przyrządu, trybu pracy i konstrukcji komory.
Jeżeli tylko jedna funkcja nie osiąga temperatury, przyczyną jest zwykle jej osobny obwód grzejny lub przełącznik. Jeżeli na wszystkich funkcjach temperatura jest podobnie zawyżona albo zaniżona, rośnie prawdopodobieństwo problemu z termostatem, czujnikiem kapilarnym lub sterowaniem wspólnym dla grzałek.
Pomiar styków termostatu miernikiem
Przed pomiarem odłącz urządzenie od zasilania i potwierdź brak napięcia odpowiednim przyrządem. Piekarniki mogą być podłączone na stałe, dlatego samo ustawienie pokręteł w pozycji wyłączonej nie jest zabezpieczeniem.
W prostym termostacie mechanicznym można sprawdzić ciągłość styków:
- Udokumentuj przewody zdjęciem i oznacz ich położenie.
- Odłącz przewody od badanych zacisków, aby inne elementy instalacji nie zafałszowały wyniku.
- Ustaw multimetr na test ciągłości lub niski zakres rezystancji.
- Przy zimnym piekarniku ustaw termostat na temperaturę wyższą od temperatury otoczenia.
- Sprawdź, czy właściwa para styków przechodzi ze stanu rozwartego do zamkniętego podczas obracania osi.
Brak ciągłości na stykach, które według schematu powinny być zwarte, może wskazywać na wypalone lub uszkodzone styki. Ciągłość przy nastawie grzania potwierdza jednak tylko zamknięcie obwodu w warunkach pomiaru. Nie sprawdza dokładności regulacji, temperatury rozłączenia ani szczelności układu kapilarnego.
Układ zacisków i funkcje poszczególnych styków zależą od wersji termostatu. Nie należy wybierać punktów pomiarowych wyłącznie według położenia zacisków w podobnej części. Termostaty wielostykowe trzeba badać zgodnie ze schematem konkretnego piekarnika.
Pomiary napięcia podczas pracy urządzenia są przeznaczone dla wykwalifikowanego technika. Wymagają odpowiednich kwalifikacji, przyrządów, ochrony przed porażeniem oraz dokumentacji właściwej dla modelu.
Co sprawdzić przy kapilarze i czujniku?
Kapilara to cienka rurka łącząca termostat z metalowym czujnikiem umieszczonym w komorze piekarnika. Tworzy ona z termostatem szczelny zespół. Podczas oględzin sprawdź:
- czy czujnik znajduje się we właściwych uchwytach w komorze;
- czy kapilara nie została mocno załamana, przecięta lub zgnieciona;
- czy nie dotyka elementu grzejnego w sposób nieprzewidziany w konstrukcji;
- czy nie została przełożona inną trasą podczas wcześniejszej naprawy;
- czy uchwyty czujnika nie są poluzowane lub brakujące.
Nie prostuj gwałtownie kapilary i nie chwytaj za nią podczas wyjmowania termostatu. Przebicie albo rozszczelnienie oznacza konieczność wymiany całego zespołu. Kapilary nie skraca się, nie lutuje i nie napełnia w warunkach domowej naprawy.
Jak uzyskać dostęp i wymienić termostat?
W typowym piekarniku mechanicznym korpus termostatu znajduje się za pokrętłem temperatury, natomiast czujnik jest zamocowany w komorze. Dokładna droga dostępu różni się między piekarnikami do zabudowy, kuchniami wolnostojącymi i poszczególnymi wersjami TEKA.
Zwykle wymiana obejmuje:
- Odłączenie zasilania i potwierdzenie braku napięcia.
- Wystudzenie urządzenia oraz wysunięcie piekarnika z zabudowy, jeżeli dostęp wymaga zdjęcia górnej lub tylnej osłony.
- Zdjęcie pokrętła i osłony panelu sterowania.
- Udokumentowanie połączeń oraz odłączanie przewodów bez ciągnięcia za izolację.
- Zwolnienie czujnika z uchwytów wewnątrz komory.
- Ostrożne wyprowadzenie kapilary przez przepust bez jej zaginania.
- Odkręcenie korpusu termostatu od panelu.
- Poprowadzenie nowej kapilary tą samą trasą i osadzenie czujnika we wszystkich przewidzianych uchwytach.
- Odtworzenie połączeń zgodnie ze zdjęciami i schematem urządzenia.
Nie kopiuj liczby zacisków ani układu przewodów ze starego termostatu na podstawie samego wyglądu, jeśli nowa część ma inne oznaczenia. Błędne podłączenie może spowodować brak grzania, pracę bez regulacji albo uszkodzenie instalacji.
Po montażu trzeba sprawdzić działanie każdej funkcji, cykliczne wyłączanie kontrolki i grzałek oraz rzeczywistą temperaturę termometrem piekarnikowym. Jeżeli piekarnik nadal grzeje bez przerwy, należy ponownie sprawdzić połączenia, przełącznik funkcji i obwód sterowania zamiast zakładać, że kolejny nowy termostat również jest wadliwy.
Jak dobrać termostat do piekarnika TEKA?
Podobny wygląd, taki sam kształt osi lub zgodna liczba konektorów nie potwierdzają kompatybilności. W obrębie jednej rodziny piekarników mogą występować różne wersje wykonania.
Z tabliczki znamionowej odczytaj i podaj:
- pełny model urządzenia;
- kod produktu oznaczony jako Code;
- wersję produktu oznaczoną jako VR;
- numer seryjny;
- dodatkowe oznaczenie wykonania, jeśli występuje przy modelu.
W piekarnikach do zabudowy tabliczka zwykle znajduje się przy przedniej ramie widocznej po otwarciu drzwi, niekiedy przy dolnej krawędzi. W kuchniach wolnostojących może być umieszczona na tylnej części obudowy.
Przy porównywaniu termostatów sprawdź również:
- numer części TEKA i jego ewentualne numery zastępcze;
- zakres temperatury oraz charakterystykę przełączania;
- liczbę i funkcje styków;
- dopuszczalne obciążenie elektryczne;
- długość kapilary oraz wymiary czujnika;
- sposób mocowania czujnika i korpusu;
- długość, przekrój i kształt osi pokrętła.

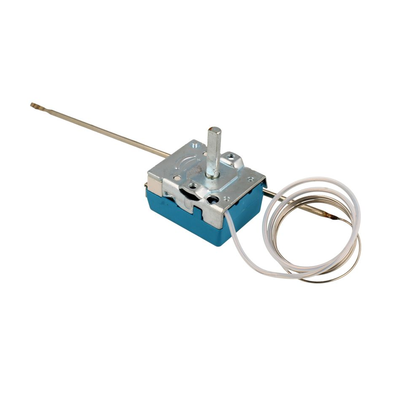

Przykładowy numer 83140209 jest przypisany w dokumentacji do określonych wykonań i nie powinien być traktowany jako uniwersalny termostat do wszystkich piekarników TEKA. Najbezpieczniejszym następnym krokiem jest porównanie katalogu części dla pełnego kodu i wersji VR urządzenia albo przesłanie czytelnego zdjęcia całej tabliczki znamionowej.
FAQ – termostaty do kuchni TEKA
Czy uszkodzony termostat może powodować ciągłe grzanie piekarnika?
Tak. Jeżeli styki robocze nie rozłączają obwodu po osiągnięciu temperatury, grzałki mogą pracować bez prawidłowej regulacji. Ten sam objaw może jednak powodować uszkodzony przełącznik funkcji, błędne okablowanie lub usterka elektroniki.
Czy brak grzania oznacza przerwę w termostacie?
Nie zawsze. Brak grzania może wynikać również z uszkodzonej grzałki, przełącznika funkcji, programatora, wyłącznika drzwi, zabezpieczenia termicznego albo konektora. Jeżeli nie działa tylko jeden tryb, diagnostykę warto rozpocząć od elementów używanych wyłącznie w tym trybie.
Czy kliknięcie podczas obracania pokrętła potwierdza sprawność termostatu?
Kliknięcie informuje jedynie o mechanicznym przełączeniu zespołu. Nie potwierdza dobrego stanu styków ani prawidłowej temperatury rozłączenia. Potrzebny jest pomiar ciągłości oraz test temperatury w komorze.
Czy kapilarę termostatu można naprawić lub skrócić?
Nie. Kapilara, czujnik i korpus termostatu tworzą zamknięty układ. Przebicie, rozszczelnienie lub mocne zgniecenie kwalifikuje cały termostat do wymiany.
Czy można kupić termostat na podstawie samego modelu TEKA?
Sam skrócony model może nie określać wersji technicznej. Do potwierdzenia zgodności potrzebne są pełny model, kod produktu, oznaczenie VR i dane katalogowe części. Pomocne jest zdjęcie tabliczki znamionowej oraz oznaczeń starego termostatu.
Dlaczego nowy termostat nie rozwiązał problemu?
Przyczyną może być niewłaściwy wariant części, źle poprowadzona kapilara, błędne podłączenie przewodów albo usterka znajdująca się poza termostatem. Po wymianie trzeba sprawdzić temperaturę termometrem i przeanalizować cały obwód grzania właściwy dla danego modelu.
