Elementy drzwi zmywarek TEKA
Elementy drzwi do zmywarek TEKA obejmują między innymi zawiasy, zamki, mikroprzełączniki, panele, linki, mocowania i uszczelnienia. Odpowiednia część zależy od objawu oraz wykonania urządzenia: opadające drzwi wymagają innej diagnostyki niż wyciek lub brak uruchomienia programu. Przed zakupem odczytaj z tabliczki model, kod produktu, wersję VR i numer seryjny.
Który element drzwi zmywarki TEKA może być uszkodzony?
Drzwi zmywarki są zespołem części mechanicznych, uszczelniających i elektrycznych. Zawiasy prowadzą skrzydło, natomiast sprężyny, linki i ich prowadnice równoważą ciężar drzwi oraz zamontowanego frontu meblowego. Zamek współpracuje z zaczepem, a mikroprzełącznik przekazuje sterownikowi informację o domknięciu. W zależności od konstrukcji w skład zespołu mogą też wchodzić blacha wewnętrzna, panel górny, osłony krawędzi, kołki zawiasów i zestaw montażowy frontu.
Zatrzask zmywarki nie musi blokować drzwi tak jak blokada pralki. Jego ważnym zadaniem jest prawidłowe dociśnięcie skrzydła i uruchomienie obwodu kontroli zamknięcia. Dlatego zmywarka może nie rozpocząć programu, mimo że drzwi pozornie są domknięte.
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak rozumieć wynik |
| Drzwi gwałtownie opadają | zerwana linka, pęknięta sprężyna lub prowadnica, wypięte mocowanie | porównaj mechanizm po obu stronach i sprawdź przebieg linek | luźna linka albo brak napięcia po jednej stronie wskazuje na usterkę układu równoważącego, ale po uderzeniu trzeba również ocenić zawias i geometrię drzwi |
| Drzwi podnoszą się lub nie pozostają otwarte | zbyt duże napięcie sprężyn, nieprawidłowa regulacja albo brak właściwego frontu | ustal, czy objaw pojawił się po montażu lub zmianie frontu meblowego | problem może wynikać z regulacji i masy frontu, a nie z uszkodzenia zawiasu |
| Drzwi nie zatrzaskują się | zabrudzenie zamka, niewłaściwe położenie zaczepu, wystające naczynie, kolizja frontu z cokołem, odkształcony zawias | zamykaj puste urządzenie powoli i obserwuj punkt, w którym pojawia się opór | działający zamek nie wyklucza przesunięcia zaczepu ani skrzywienia drzwi; nie dociskaj ich siłą |
| Panel działa, ale program nie startuje | zamek nie uruchamia mikroprzełącznika, uszkodzony przełącznik, przewód lub złącze; możliwa jest też usterka poza drzwiami | sprawdź mechaniczne załączenie zamka, połączenia i zmianę stanu przełącznika | brak zmiany stanu przemawia za usterką przełącznika lub mechanizmu; poprawny wynik nie potwierdza sprawności przewodów i sterownika |
| Woda wypływa przy dolnej krawędzi | zabrudzona lub zdeformowana uszczelka, nieprawidłowo osadzona dolna listwa, przechylenie urządzenia, piana albo uszkodzony spryskiwacz | określ miejsce i fazę wycieku, obejrzyj uszczelnienia oraz zgrzewy ramion natryskowych | ślad wody przy uszczelce nie dowodzi, że to ona jest przyczyną; strumień z pękniętego ramienia może kierować wodę wprost na drzwi |
| Drzwi są przekoszone lub ocierają | wygięty zawias, poluzowane mocowanie, nierówno ustawiona zmywarka lub front | porównaj szczeliny po obu stronach i położenie drzwi względem komory | nierówne szczeliny sugerują problem mechaniczny; sama wymiana zamka może go nie usunąć |
Wyciek spod drzwi nie zawsze oznacza zużytą uszczelkę
Najpierw wyczyść uszczelkę obwodową, dolną krawędź i powierzchnię drzwi, do której przylega uszczelnienie. Szukaj pęknięć, trwałych zagięć, miejsc wysuniętych z rowka oraz osadu wskazującego drogę wydostawania się wody. Uszczelka powinna być ułożona równomiernie, bez naciągania i skręcenia.
Jeżeli wyciek występuje głównie podczas intensywnej pracy pompy, skontroluj dolne i górne ramię natryskowe. Rozwarstwienie zgrzewu, pęknięcie albo zatkana dysza mogą zmienić kierunek strumienia. Woda uderza wtedy w dolną część drzwi i przelewa się przez uszczelnienie, mimo że guma wygląda prawidłowo. Sprawdź również, czy wysokie naczynie nie blokuje obrotu ramienia oraz czy w komorze nie powstaje nadmierna piana po użyciu niewłaściwego detergentu lub zbyt dużej jego ilości.
Gdy potrzebujesz części związanych bezpośrednio ze szczelnością, porównaj dostępne uszczelki do zmywarek TEKA. Jeśli oględziny wskazują na pęknięte lub rozwarstwione ramię, właściwym kolejnym krokiem są elementy natrysznicy do zmywarek TEKA, a nie kolejna uszczelka kupowana na próbę.

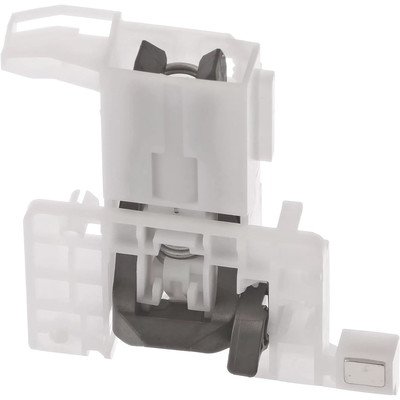

Jak sprawdzić zamek i mikroprzełącznik drzwi?
Przed demontażem odłącz zmywarkę od zasilania. Jeżeli urządzenie jest podłączone na stałe, obwód musi zostać bezpiecznie wyłączony i zabezpieczony przed przypadkowym załączeniem. Po zdjęciu odpowiedniej części panelu sprawdź, czy obudowa zamka nie jest pęknięta, zaczep swobodnie się porusza, a konektory nie są nadpalone, poluzowane lub zaśniedziałe.
Mikroprzełącznik można skontrolować omomierzem albo funkcją testu ciągłości, ale pomiar wykonuje się na odłączonym elemencie, co najmniej po wypięciu przewodów z badanych styków. Ustal właściwą parę zacisków na podstawie oznaczeń przełącznika lub schematu konkretnej zmywarki. Podczas ręcznego uruchamiania mechanizmu zamka stan pomiędzy odpowiednimi stykami powinien wyraźnie zmieniać się z obwodu otwartego na zamknięty lub odwrotnie — zależnie od wykorzystanej pary COM, NO albo NC.
Brak zmiany stanu wskazuje na uszkodzenie przełącznika lub na to, że mechanizm zamka nie naciska jego elementu wykonawczego. Prawidłowe przełączanie poza urządzeniem nie rozstrzyga jednak całej diagnozy. W zamontowanych drzwiach zaczep może nie dochodzić do zamka, przewód w wiązce może być przerwany, a sygnał może nie docierać do modułu. Nie zwieraj przewodów i nie mostkuj zabezpieczenia w celu użytkowania zmywarki.
Opadające drzwi: linka, sprężyna czy zawias?
Po nagłej utracie podparcia nie wymieniaj automatycznie wyłącznie zerwanej linki. Obejrzyj również prowadnicę, sprężynę, punkty zaczepienia, kołki i zawias. Zerwana linka może spaść z prowadzenia, a gwałtowny ruch sprężyny może uszkodzić element z tworzywa. Opadnięcie ciężkich drzwi może dodatkowo odkształcić zawias lub blachę, przez co po naprawie mechanizmu skrzydło nadal nie będzie trafiało w zamek.
Linka powinna przebiegać wyłącznie po przeznaczonych dla niej prowadnicach, bez kontaktu z ostrą krawędzią obudowy. Jeżeli nowy element szybko się przeciera, trzeba znaleźć miejsce tarcia, sprawdzić ustawienie prowadnicy oraz porównać prawą i lewą stronę. Nie zastępuj fabrycznej linki przypadkowym sznurkiem: średnica, zakończenia i odporność na obciążenie wpływają na bezpieczeństwo mechanizmu.
Zawiasy mogą występować jako prawe i lewe, dlatego nie należy dobierać ich wyłącznie na podstawie kształtu. Odpowiednią stronę i numer części znajdziesz w kategorii zawiasów drzwi zmywarek TEKA.
Dostęp do elementów drzwi i zasady wymiany
Droga demontażu zależy od wersji wolnostojącej, częściowo zintegrowanej lub w pełni zabudowanej. Zamek i mikroprzełącznik są zwykle dostępne po rozdzieleniu panelu albo poszycia drzwi. Zawiasy, linki i sprężyny znajdują się przy dolnych bokach urządzenia, dlatego dostęp może wymagać wysunięcia zmywarki z zabudowy oraz zdjęcia osłon bocznych. W niektórych konstrukcjach dolne uszczelnienie jest mocowane do blachy drzwi i nie występuje jako osobna część.
Przy demontażu:
- Odłącz zasilanie i zakręć dopływ wody, jeśli zmywarka będzie wysuwana lub przechylana.
- Zabezpiecz front meblowy i podeprzyj drzwi. Po odłączeniu linki albo sprężyny ich ciężar może gwałtownie przejść na zawiasy.
- Zrób zdjęcia przewodów, mocowań i przebiegu linek przed ich rozłączeniem.
- Rozdzielając poszycia drzwi, przytrzymuj panel zewnętrzny — po wykręceniu mocowań może się przesunąć lub spaść.
- Sprężyny zwalniaj bez obciążenia drzwi i przy użyciu właściwych narzędzi. Nie wkładaj dłoni w tor naprężonej linki.
- Po montażu sprawdź płynność ruchu, symetrię szczelin, działanie zatrzasku i ułożenie uszczelnień. Dopiero później wykonaj kontrolny program, obserwując okolice drzwi pod kątem wycieku.
Opisane prace przy naprężonych sprężynach, połączeniach elektrycznych i zmywarce wysuniętej z zabudowy wymagają odpowiednich umiejętności oraz stabilnego zabezpieczenia urządzenia. Pomiary pod napięciem są przeznaczone wyłącznie dla wykwalifikowanego serwisanta i nie są potrzebne do podstawowej kontroli mechanizmu drzwi.
Jak dobrać element drzwi do zmywarki TEKA?
Nie wystarczy podobny kształt, liczba otworów ani zgodne złącze. Pod tą samą nazwą modelu mogą występować odmienne wersje zamka, zawiasów, panelu, drzwi wewnętrznych lub mechanizmu frontu. Istotne bywają także strona montażu, wymiary, rozstaw mocowań, wykonanie konektorów oraz kompletność części — na przykład uszczelka może być sprzedawana osobno albo razem z blachą drzwi.
Tabliczki znamionowej zmywarki TEKA szukaj po otwarciu drzwi, na ich lewej lub prawej krawędzi. Do weryfikacji części odczytaj wszystkie dostępne dane:
- Mod. — pełne oznaczenie modelu;
- Code — kod produktu;
- VR — wersję wykonania urządzenia;
- N lub Serial number — numer seryjny.
Wersja VR jest szczególnie ważna, ponieważ rozróżnia wykonania tego samego modelu i może decydować o innej liście części. Zachowaj zera, spacje, ukośniki i pozostałe znaki oznaczenia. Najbezpieczniejszym następnym krokiem jest porównanie pełnych danych tabliczki z wykazem zgodności katalogowej oraz numerem wymontowanej części. Jeżeli oznaczenie jest nieczytelne, prześlij do doboru wyraźne zdjęcie całej tabliczki i zdjęcia elementu z obu stron.
FAQ – elementy drzwi zmywarek TEKA
Dlaczego zmywarka TEKA nie startuje po zamknięciu drzwi?
Zaczep może nie uruchamiać zamka lub mikroprzełącznika. Najpierw wyklucz wystające naczynie, kolizję frontu z zabudową, zabrudzenie zatrzasku i przekoszenie drzwi. Następnie sprawdź zmianę stanu mikroprzełącznika oraz ciągłość jego przewodów. Poprawny przełącznik nie wyklucza awarii sterowania lub innej usterki urządzenia.
Czy wyciek spod drzwi oznacza konieczność wymiany uszczelki?
Nie. Przyczyną może być zabrudzenie powierzchni styku, źle osadzona dolna uszczelka, nadmierna piana, niewypoziomowanie albo pęknięte ramię natryskowe kierujące strumień na drzwi. Miejsce wypływu wody trzeba odróżnić od źródła problemu.
Co wymienić, gdy drzwi zmywarki gwałtownie opadają?
Skontroluj obie linki, sprężyny, prowadnice, mocowania i zawiasy. Uszkodzenie jednego elementu może przeciążyć pozostałe, a nagłe opadnięcie drzwi może zmienić ich geometrię. Części nie należy wybierać bez sprawdzenia, co faktycznie pękło lub wysunęło się z prowadzenia.
Czy można zamontować prawy zawias po lewej stronie?
Tylko jeśli katalog konkretnego modelu wskazuje ten sam element dla obu stron. Wiele zawiasów ma wersję lewą i prawą różniącą się geometrią albo punktami mocowania, mimo podobnego wyglądu.
Dlaczego po wymianie linki drzwi nadal się nie domykają?
Linka może być poprowadzona poza prowadnicą, sprężyna może mieć niewłaściwe napięcie, a zawias lub blacha drzwi mogły się odkształcić podczas awarii. Sprawdź symetrię obu stron i usuń przyczynę tarcia przed ponownym założeniem mechanizmu.
Gdzie znajduje się tabliczka znamionowa zmywarki TEKA?
Po otwarciu drzwi sprawdź ich wewnętrzną lewą i prawą krawędź. Do doboru części zapisz pełny model, kod produktu, wersję VR oraz numer seryjny — skrócona nazwa modelu może nie identyfikować wykonania urządzenia.
