Stojany do odkurzaczy Zelmer
Stojany do odkurzaczy Zelmer są przeznaczone do naprawy silników z uszkodzonym uzwojeniem wzbudzenia. Nadmierne iskrzenie, zapach przegrzanej izolacji lub brak pracy mogą wskazywać na stojan, ale podobne objawy powodują też wirnik, szczotki, łożyska i zasilanie. Przed zakupem porównaj pełny typ odkurzacza, oznaczenie agregatu oraz numer katalogowy części.
Jaką funkcję pełni stojan w silniku odkurzacza Zelmer?
Stojan jest nieruchomą częścią komutatorowego silnika odkurzacza. Jego uzwojenia wytwarzają pole magnetyczne współpracujące z wirnikiem, a oba elementy są częścią tego samego obwodu. Z tego powodu usterka stojana może dawać objawy bardzo podobne do uszkodzenia wirnika, szczotek węglowych albo komutatora.
Wymiana stojana powinna wynikać z diagnostyki, a nie wyłącznie z obserwacji iskrzenia. Niewłaściwie dobrany stojan może pasować do obudowy, lecz nie współpracować prawidłowo z konkretnym wirnikiem, szczotkotrzymaczami lub układem regulacji.
Objawy uszkodzenia stojana i inne możliwe przyczyny
| Objaw | Co może być przyczyną | Co sprawdzić w pierwszej kolejności |
| Odkurzacz nie uruchamia się | przerwa w uzwojeniu stojana, zużyte lub zawieszone szczotki, uszkodzony przewód, zwijacz, wyłącznik, regulator albo wirnik | ciągłość toru zasilania, stan szczotek i połączeń silnika, a dopiero później poszczególne uzwojenia |
| Silnik mocno iskrzy i traci obroty | zwarcie międzyzwojowe stojana lub wirnika, zabrudzony albo uszkodzony komutator, zużyte szczotki, luzy łożysk | powierzchnię komutatora, swobodę szczotek, łożyska oraz porównanie cewek stojana |
| Czuć zapach przypalonego lakieru | przegrzane uzwojenie stojana lub wirnika, przeciążenie wskutek ograniczonego przepływu powietrza | worek, filtry, wąż, kanały powietrzne oraz wygląd obu uzwojeń silnika |
| Odkurzacz wyłącza się po nagrzaniu | zatkany filtr lub worek, niedrożny wąż, zabezpieczenie termiczne, uszkodzenie silnika albo regulatora | drożność całego toru powietrza przed demontażem agregatu |
| Silnik buczy lub obraca się ciężko | uszkodzone łożyska, ocierająca turbina, zablokowany wirnik, zwarcie uzwojenia | ręczny obrót wału po odłączeniu zasilania i oględziny części wirujących |
| Moc ssania jest mała, ale silnik brzmi normalnie | pełny worek, zabrudzone filtry, zatkana rura lub wąż, nieszczelność | przepływ powietrza i uszczelnienia; sam taki objaw nie uzasadnia wymiany stojana |
Niewielkie iskrzenie przy szczotkach może występować w sprawnym silniku komutatorowym. Niepokojący jest szeroki, intensywny łuk obejmujący znaczną część komutatora, szczególnie gdy jednocześnie spadają obroty, rośnie temperatura lub pojawia się zapach spalenizny. Nadal nie rozstrzyga to samodzielnie, czy uszkodzony jest stojan, czy wirnik.
Jak sprawdzić stojan silnika odkurzacza?
Przed pomiarem odłącz odkurzacz od sieci i wyjmij agregat ssący zgodnie z budową danego modelu. Oznacz przewody lub wykonaj zdjęcie połączeń, a następnie odłącz wyprowadzenia stojana od regulatora, szczotek i pozostałych elementów obwodu. Pomiar przez zmontowany silnik może obejmować również wirnik, szczotki i elektronikę, przez co jego wynik będzie niejednoznaczny.
Kontrola wzrokowa i mechaniczna
Sprawdź, czy uzwojenia nie są zwęglone, stopione albo wyraźnie ciemniejsze tylko w jednej części. Zwróć uwagę na zapach przegrzanego lakieru, luźne wyprowadzenia, pęknięte izolatory, ślady tarcia wirnika o pakiet blach oraz zabrudzenie przewodzącym pyłem węglowym.
Jednolity ciemniejszy kolor starego lakieru nie musi oznaczać uszkodzenia. Znacznie bardziej miarodajne jest miejscowe zwęglenie, przerwany przewód lub różnica wyglądu między symetrycznymi cewkami.
Pomiar ciągłości i rezystancji uzwojeń
Ustaw multimetr na niski zakres rezystancji. Najpierw zewrzyj sondy i zapamiętaj opór przewodów pomiarowych, ponieważ rezystancja cewek silnika jest mała i wynik może być zbliżony do błędu prostego miernika.
Jeżeli konstrukcja stojana udostępnia oddzielnie końce dwóch cewek wzbudzenia, zmierz każdą z nich osobno:
- brak ciągłości oznacza przerwę w uzwojeniu, przewodzie albo połączeniu;
- zbliżone wyniki obu symetrycznych cewek przemawiają przeciwko przerwie, ale nie potwierdzają pełnej sprawności;
- wyraźna, powtarzalna różnica po uwzględnieniu oporu sond może wskazywać na uszkodzenie jednej cewki lub jej połączenia;
- bardzo niski wynik nie jest automatycznie zwarciem, ponieważ prawidłowa wartość zależy od typu agregatu i wykonania uzwojenia.
Zwykły omomierz dobrze wykrywa całkowitą przerwę, lecz może nie ujawnić zwarcia między kilkoma zwojami. Takie zwarcie niekiedy zmienia rezystancję o wartość mniejszą niż dokładność miernika, a ujawnia się dopiero podczas pracy przez nadmierny pobór prądu, grzanie i silne iskrzenie.
Sprawdzenie izolacji
Między wyprowadzeniem uzwojenia a metalowym pakietem stojana nie powinno być przewodzącego połączenia. Multimetr może wykryć pełne przebicie, ale nie zastępuje pomiaru rezystancji izolacji odpowiednim miernikiem i według procedury właściwej dla danego silnika.
Pomiar izolacji specjalistycznym przyrządem oraz próby silnika pod napięciem są przeznaczone dla wykwalifikowanego technika. Wymagają znajomości klasy izolacji, właściwego napięcia probierczego, zabezpieczenia obracającego się agregatu oraz kontroli poboru prądu. Nie należy uruchamiać rozebranego silnika bez osłony turbiny ani zasilać pojedynczej cewki przypadkowym napięciem.
Stojan czy wirnik, szczotki albo regulator?
Przed zamówieniem stojana warto sprawdzić cały zespół silnika:
- Szczotki węglowe powinny swobodnie przesuwać się w prowadnicach i być dociskane do komutatora. Zużyta, ukruszona lub zawieszona szczotka może powodować przerywanie i jednostronne iskrzenie.
- Komutator nie powinien mieć wypalonych, podniesionych ani poluzowanych lamelek. Głębokie rowki i miejscowe przypalenie mogą wskazywać na usterkę wirnika lub nieprawidłową pracę szczotek.
- Wirnik należy obejrzeć pod kątem przegrzania uzwojeń, uszkodzenia komutatora i śladów ocierania. Sam pomiar rezystancji między lamelkami nie zawsze wykrywa zwarcie międzyzwojowe.
- Łożyska i turbina muszą obracać się bez wyraźnego zacinania, ocierania i nadmiernego luzu. Przesunięty wirnik może uszkodzić izolację stojana.
- Regulator obrotów i połączenia mogą powodować brak startu, falowanie albo ograniczenie mocy. Przerwa stojana jest tylko jedną z możliwych przyczyn.
Jeżeli uszkodzony wirnik pozostanie w silniku, nowy stojan może ponownie się przegrzać. Dlatego przy śladach poważnego zwarcia lub silnego iskrzenia trzeba ocenić oba uzwojenia i stan szczotek. W niektórych przypadkach bardziej uzasadniona jest wymiana kompletnego silnika lub dopasowanego zespołu wirnika niż łączenie elementów o niepotwierdzonej zgodności.
Dostęp do stojana i przebieg wymiany
W klasycznych odkurzaczach workowych Zelmer agregat ssący znajduje się pod wewnętrzną częścią korpusu, w osłonach, uszczelkach i elementach tłumiących. Dokładna kolejność zależy od serii urządzenia. W części konstrukcji trzeba zdjąć pokrywę worka, filtry i górną płytę obudowy, rozłączyć złącza elektroniki, a następnie wyjąć kompletny agregat.
Po uzyskaniu dostępu:
- Oznacz położenie złączy stojana, szczotkotrzymaczy i regulatora.
- Wyjmij agregat razem z amortyzatorami i uszczelnieniami, nie ciągnąc za przewody.
- Zanotuj kolejność osłon, podkładek i elementów kierujących przepływem powietrza.
- Rozbierz silnik według dokumentacji jego typu, zabezpieczając turbinę i wirnik przed uszkodzeniem.
- Porównaj nowy stojan ze starym pod względem numeru, wymiarów, wyprowadzeń, mocowań i położenia względem wirnika.
- Po montażu sprawdź swobodny obrót wirnika, osadzenie szczotek, prowadzenie przewodów oraz szczelność osłon agregatu.
Nie wolno zgniatać amortyzatorów, pomijać uszczelek ani prowadzić przewodów przy wirujących elementach i ostrych krawędziach. Błędnie założona osłona może powodować zasysanie niefiltrowanego powietrza, hałas lub chłodzenie silnika inną drogą niż przewidziana.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania. Po rozebraniu agregatu nie należy wykonywać prób z napięciem sieciowym na niezabezpieczonym stanowisku.
Co sprawdzić po naprawie?
Przed zamknięciem obudowy upewnij się, że wirnik obraca się swobodnie, szczotki nie są zakleszczone, a wszystkie złącza i przewody wróciły na właściwe miejsca. Filtry, worek, wąż i kanały powietrzne powinny być drożne, ponieważ ograniczone chłodzenie mogło być pierwotną przyczyną przegrzania starego stojana.
Pierwszą próbę wykonuje technik w kompletnie złożonym urządzeniu, obserwując rozruch, dźwięk, zapach, iskrzenie i pobór prądu właściwy dla danego agregatu. Sam fakt, że silnik się obraca, nie potwierdza jeszcze prawidłowej naprawy.
Jak dobrać stojan do odkurzacza Zelmer?
Nie dobieraj stojana wyłącznie na podstawie wyglądu, średnicy rdzenia ani nazwy serii, takiej jak Meteor, Odyssey, Solaris czy Syrius. W jednej rodzinie urządzeń mogły występować różne agregaty, wirniki, regulatory i wersje stojana.
Do identyfikacji przygotuj:
- pełny model i TYP odkurzacza wraz z cyframi po kropce oraz oznaczeniem wykonania;
- oznaczenie agregatu lub silnika odczytane z jego obudowy;
- numer fabryczny starego stojana, jeżeli jest czytelny;
- zdjęcia tabliczki znamionowej, złączy, mocowań i uszkodzonej części;
- w urządzeniach identyfikowanych jak sprzęt Bosch – pełny E-Nr z końcówką /xx.

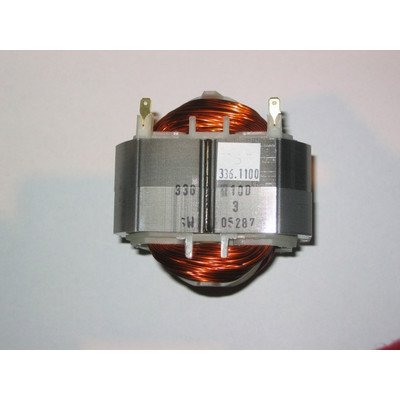

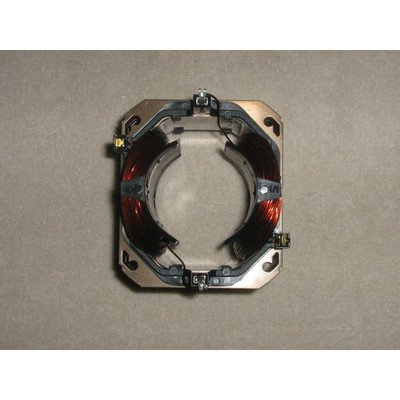

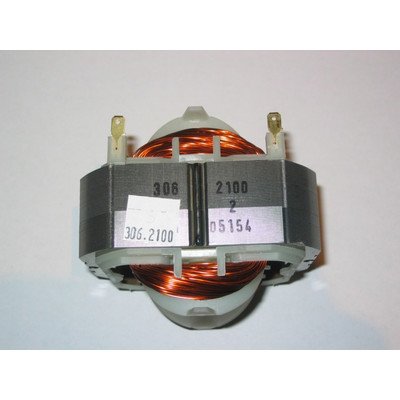

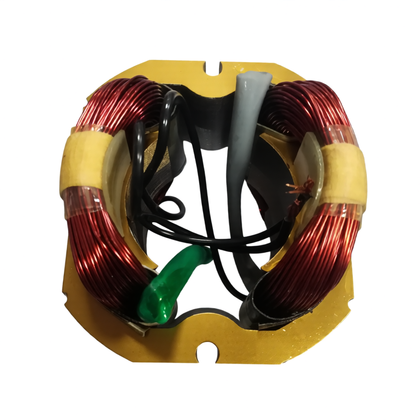

Numery takie jak 301.5100, 305.5100, 306.2100, 308.2100, 308.4100, 309.5100 czy 337.1100 oznaczają różne wykonania. Podobne złącza lub wymiary nie potwierdzają zamienności. Przed zakupem porównaj zgodność katalogową stojana z pełnym oznaczeniem urządzenia i typem agregatu. Listę pozostałych podzespołów dla danej serii można sprawdzić w kategorii części do odkurzaczy Zelmer.
FAQ – stojany do odkurzaczy Zelmer
Czy silne iskrzenie oznacza uszkodzony stojan?
Nie. Iskrzenie może wynikać również ze zużytych lub zawieszonych szczotek, uszkodzonego komutatora, zwarcia wirnika, luzu łożysk albo niewłaściwego montażu. Stojan należy ocenić razem z pozostałymi elementami silnika.
Czy stojan można sprawdzić zwykłym multimetrem?
Multimetr pozwala wykryć przerwę i porównać rezystancję oddzielnych cewek, jeśli ich wyprowadzenia są dostępne. Nie daje jednak pewnego wyniku przy zwarciu między kilkoma zwojami ani nie zastępuje profesjonalnego pomiaru izolacji.
Dlaczego nowy stojan szybko się przegrzewa?
Przyczyną może być uszkodzony wirnik, nieprawidłowy typ stojana, zablokowane łożysko, niewłaściwe ułożenie przewodów lub ograniczone chłodzenie przez pełny worek, zabrudzone filtry odkurzacza Zelmer albo niedrożny kanał powietrzny.
Czy stojan o takich samych wymiarach będzie pasował?
Nie musi. Istotne są również uzwojenie, wyprowadzenia, mocowanie, położenie względem wirnika oraz zgodność z konkretnym agregatem i regulatorem. Podstawą jest numer katalogowy i pełne oznaczenie urządzenia.
Kiedy lepiej wymienić cały silnik zamiast stojana?
Wymiana kompletnego agregatu może być uzasadniona, gdy jednocześnie uszkodzone są stojan, wirnik, komutator, turbina lub łożyska albo gdy nie można potwierdzić zgodności poszczególnych elementów. Decyzję warto poprzedzić oceną kosztu i stanu całego zespołu.
