Moduły / sterowniki / wyświetlacze do zmywarek
Moduły, sterowniki i wyświetlacze do zmywarek odpowiadają za obsługę programu, komunikację z czujnikami oraz sterowanie pompami, zaworami i grzaniem. Przy braku reakcji, samoczynnym przerywaniu cyklu lub błędach najpierw wyklucz zasilanie, blokadę drzwi, wyciek i uszkodzone podzespoły wykonawcze. Elektronikę dobieraj po pełnym oznaczeniu urządzenia i numerze części, nie tylko po wyglądzie.
Jakie elementy obejmuje ta kategoria?
W zmywarce określenia moduł, sterownik, programator, płytka obsługi i wyświetlacz mogą dotyczyć różnych zespołów:
- moduł główny lub mocy – wykonuje program zapisany w oprogramowaniu i steruje pompą myjącą, pompą odpływową, zaworami, grzaniem, dozownikiem oraz innymi odbiornikami;
- moduł panelu sterowania, interfejsu lub obsługi – odczytuje przyciski albo dotyk, obsługuje kontrolki i wyświetlacz oraz komunikuje się z modułem głównym;

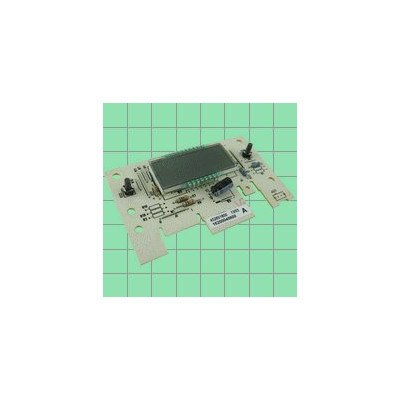

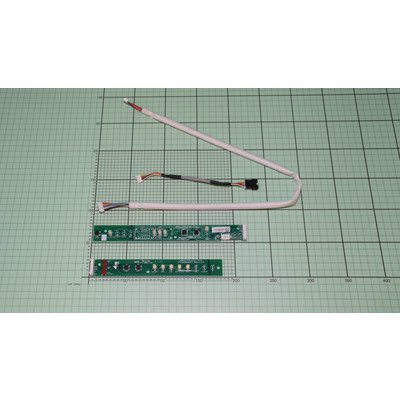

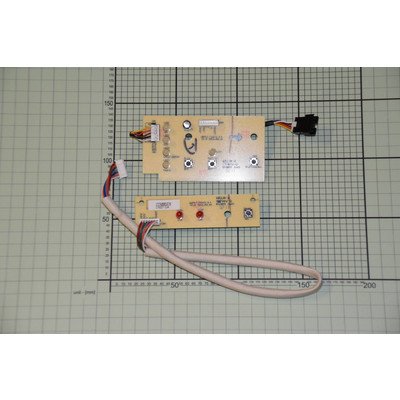

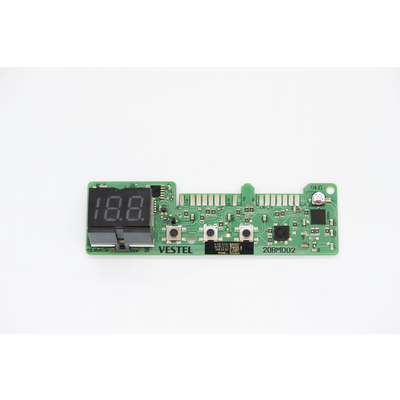

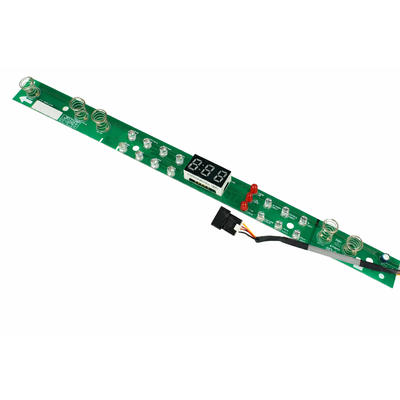

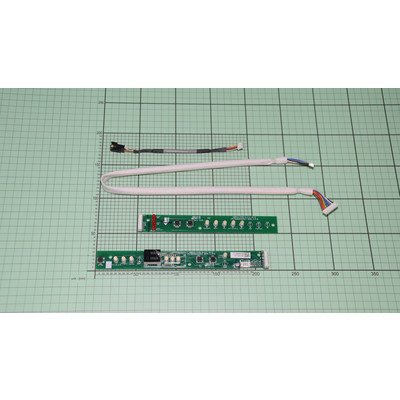

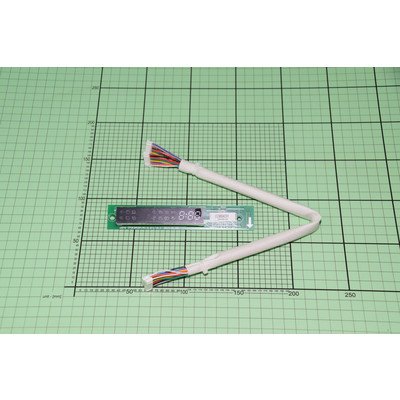

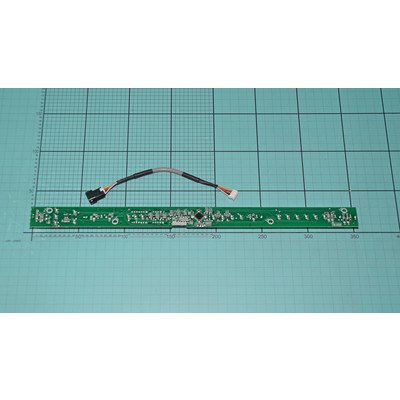

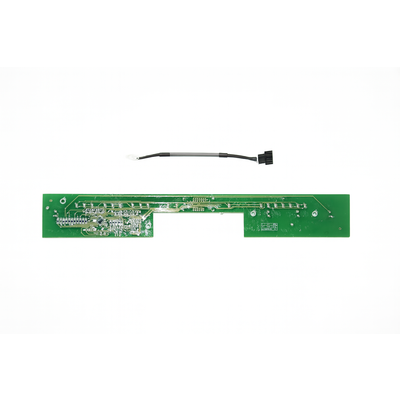

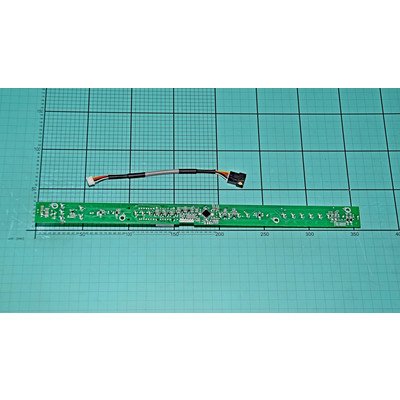

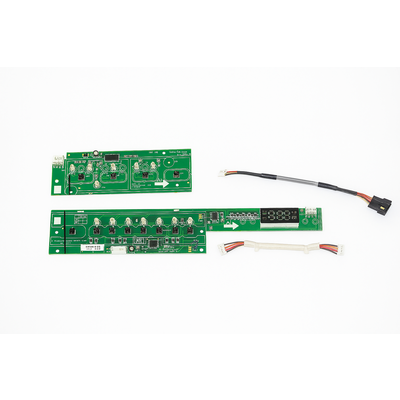

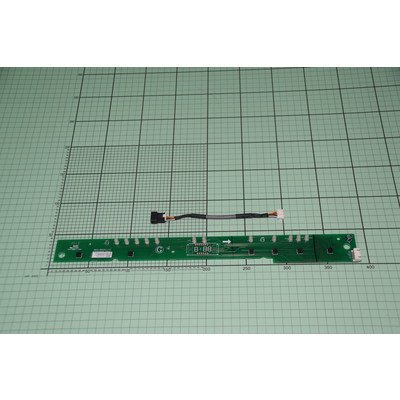

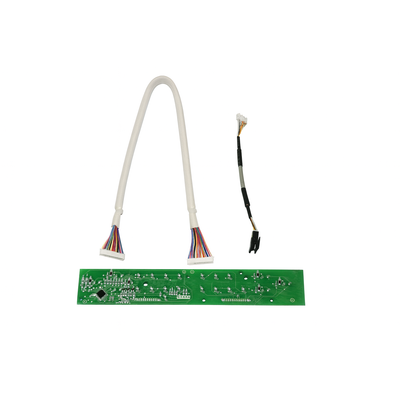

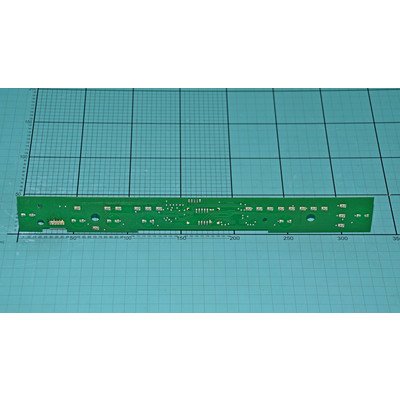

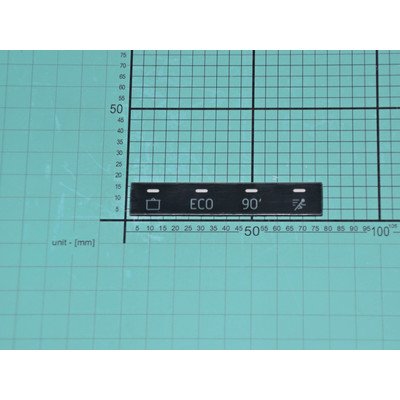

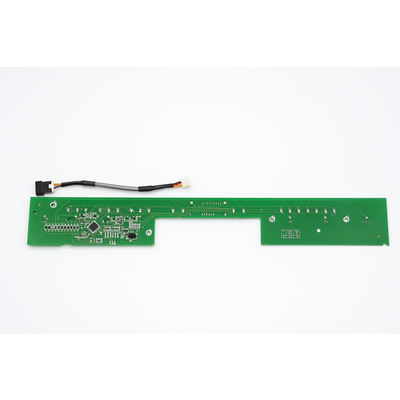

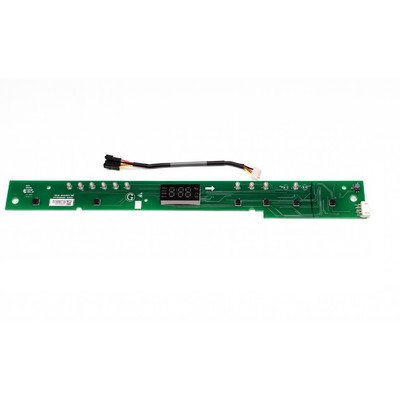

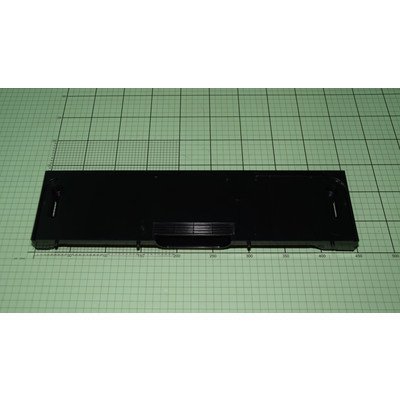

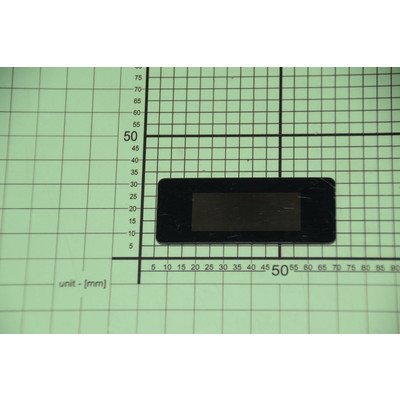

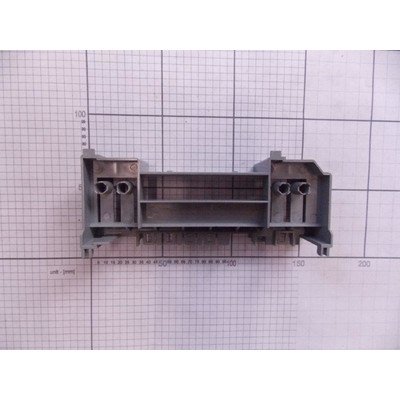

- wyświetlacz lub płytka wyświetlacza – pokazuje program, czas, komunikaty i kody, ale jego ciemny ekran nie musi oznaczać uszkodzenia samego wyświetlacza;
- moduł zasilania – w niektórych konstrukcjach jest osobną płytką, a w innych częścią modułu głównego;
- programator elektroniczny – nazwa stosowana przez producentów i sklepy dla modułu realizującego logikę cyklu. Nie należy utożsamiać go automatycznie z mechanicznym pokrętłem.
Przed zakupem ustal, czy problem dotyczy elektroniki głównej, panelu użytkownika, wyświetlacza, przewodów czy elementu wykonawczego. Wymiana niewłaściwej płytki może pozostawić usterkę bez zmian albo spowodować problemy z komunikacją.
Objaw nie wskazuje jeszcze konkretnego modułu
Zmywarka jest całkowicie martwa
Objaw: nie świecą kontrolki ani wyświetlacz, przyciski nie reagują, nie słychać żadnej pracy.
Możliwe przyczyny: brak napięcia w gniazdku, uszkodzony przewód lub filtr przeciwzakłóceniowy, włącznik sieciowy, przewody w drzwiach, blokada drzwi, moduł zasilania albo moduł główny.
Sprawdzenie: najpierw skontroluj zasilanie urządzenia i stan przewodu bez rozbierania części pod napięciem. Po odłączeniu zmywarki od sieci obejrzyj dostępne złącza, wiązkę przechodzącą przez zawiasy oraz ślady wilgoci, nadpalenia i korozji. Jeżeli konstrukcja pozwala, sprawdź ciągłość obwodu wyłącznika i przewodów, odłączając ich końcówki od układu.
Interpretacja: prawidłowa ciągłość wyłącznika nie potwierdza sprawności modułu. Z kolei brak zasilania na wejściu modułu nie jest podstawą do jego wymiany. Jeżeli zasilanie dociera do sterownika, a jego niskonapięciowa część nie uruchamia panelu, podejrzenie elektroniki rośnie, ale uszkodzenie interfejsu lub przewodu komunikacyjnego nadal pozostaje możliwe.
Panel świeci, ale przyciski nie działają
Objaw: wyświetlacz lub kontrolki działają, lecz nie można wybrać programu, uruchomić cyklu albo reaguje tylko pojedynczy przycisk.
Możliwe przyczyny: aktywna blokada przycisków, wilgoć lub zabrudzenie panelu, uszkodzona płytka interfejsu, taśma lub wiązka, problem z komunikacją między panelem a modułem głównym.
Sprawdzenie: wyklucz blokadę przycisków zgodnie z instrukcją konkretnego modelu. Obejrzyj panel po odłączeniu zasilania i sprawdź, czy nie ma śladów zalania, pękniętej taśmy, wysuniętego złącza lub przetartych przewodów w miejscu zginania drzwi.
Interpretacja: jeżeli nie działa cały panel, bardziej podejrzany jest interfejs, jego zasilanie lub komunikacja. Jeżeli nie działa tylko jeden przycisk, nie należy od razu kupować modułu głównego. Test serwisowy, jeżeli dany model go posiada, może rozdzielić problem panelu od problemu sterownika, lecz sposób wejścia do trybu diagnostycznego jest zależny od marki i modelu.
Program zatrzymuje się, powtarza krok albo nie kończy cyklu
Możliwe przyczyny: niedrożny odpływ, pompa odpływowa, brak prawidłowego poziomu wody, hydrostat lub czujnik poziomu, czujnik temperatury, grzałka, blokada drzwi, wyciek uruchamiający zabezpieczenie przeciwzalaniowe, wiązka albo moduł.
Sprawdzenie: obserwuj, w którym momencie cykl się zatrzymuje. Jeśli w komorze pozostaje woda, zacznij od filtrów, odpływu i pompy. Jeśli zmywarka pobiera wodę, ale nie przechodzi do mycia, sprawdź dopływ, zawór, poziom wody i pompę obiegową. Jeśli program zatrzymuje się podczas grzania, sprawdź grzałkę, czujnik temperatury, połączenia oraz elementy sterujące na module.
Interpretacja: moduł może nie podawać zasilania na sprawny element, ale sam brak pracy pompy lub grzałki nie dowodzi jeszcze awarii płytki. Dopiero po potwierdzeniu drożności, prawidłowego poziomu wody, sprawności odbiornika i ciągłości przewodów można wiarygodniej oceniać wyjście sterownika.
Zmywarka stale wypompowuje wodę
Najpierw sprawdź, czy w podstawie urządzenia nie ma wody i czy nie zadziałał pływak zabezpieczenia przeciwzalaniowego. Ciągła praca pompy może być reakcją ochronną, a nie uszkodzeniem modułu. Sprawdź także, czy pompa nie jest zablokowana, odpływ nie jest zatkany oraz czy po naprawie nie pozostał nieszczelny wąż lub zacisk.
Jeżeli podstawa jest sucha, odpływ drożny, pływak i jego przewody działają prawidłowo, a sterownik nadal wymusza pracę pompy, podejrzenie modułu jest uzasadnione. W części modeli podobny objaw może wynikać także z uszkodzenia wejścia pomiarowego lub komunikacji, dlatego wymiana pompy „na próbę” nie rozwiązuje diagnostyki.
Jak sprawdzać moduł i jego otoczenie?
Oględziny po odłączeniu zasilania
Przed demontażem odłącz urządzenie od sieci, zakręć dopływ wody i zabezpiecz podłogę przed wyciekiem. Po zdjęciu osłon obejrzyj:
- nadpalone lub odbarwione złącza;
- pęknięte luty przy przekaźnikach, dużych elementach i gniazdach przewodów;
- przerwane ścieżki i uszkodzenia obudowy;
- ślady zalania, korozji albo osadu po wyschniętej wodzie;
- przewody przetarte w zawiasie drzwi;
- poluzowane wtyczki i przewody wysunięte z zacisku.
Widoczne uszkodzenie modułu nie zawsze jest pierwotną przyczyną. Nadpalony przekaźnik lub ścieżka może być skutkiem przeciążenia, zwarcia grzałki, pompy, zaworu albo luźnego połączenia. Przed montażem nowej płytki trzeba sprawdzić odbiornik, który był przez nią zasilany.
Pomiary rezystancji
Pomiary rezystancji wykonuj wyłącznie przy odłączonym urządzeniu, po rozładowaniu elementów, których obecność ładunku przewiduje dokumentacja. Odłącz badany element od modułu, ponieważ pomiar w obwodzie może obejmować inne ścieżki i półprzewodniki.
Sensowne jest sprawdzenie:
- ciągłości bezpiecznika lub toru zasilania;
- ciągłości przewodów między modułem a odbiornikiem;
- uzwojenia pompy, cewki zaworu lub przekaźnika, jeśli producent przewiduje taki test;
- grzałki pod kątem przerwy i przebicia do obudowy odpowiednim przyrządem;
- czujnika temperatury zgodnie z charakterystyką właściwą dla modelu.
Wartość różna od dokumentacji może wskazywać na uszkodzenie, ale sama rezystancja nie potwierdza poprawnej pracy pod obciążeniem. Element może mieć prawidłową rezystancję na zimno i uszkadzać się dopiero po nagrzaniu. Nie stosuj jednej uniwersalnej wartości dla wszystkich zmywarek.
Pomiar napięcia i test wyjść
Pomiar napięcia na wejściu modułu, zasilaniu interfejsu albo wyjściu sterującym jest czynnością serwisową. Punkty pomiarowe, napięcia i kolejność testu muszą wynikać ze schematu lub instrukcji serwisowej konkretnego urządzenia. W dokumentacji przykładowych konstrukcji występują osobne obwody sterowania silnikiem, zaworami, grzałką, czujnikiem drzwi, pływakiem i panelem użytkownika, dlatego nie wolno przenosić pinów ani wartości między markami.
Jeżeli napięcie nie dociera do modułu, nie wymieniaj go przed usunięciem przerwy w zasilaniu. Jeżeli napięcie zasilania jest prawidłowe, a sterownik nie podaje sygnału na sprawny odbiornik, moduł staje się bardziej prawdopodobnym podejrzanym. Wynik pomiaru pod napięciem nie rozstrzyga jednak samodzielnie, czy uszkodzona jest płyta główna, driver, przekaźnik, triak, oprogramowanie czy przewód.
Opisane pomiary pod napięciem wymagają kwalifikacji, doświadczenia, właściwych przyrządów i zachowania procedur ochrony przeciwporażeniowej. Są przeznaczone dla wykwalifikowanego instalatora lub serwisanta. Po takim pomiarze należy ponownie odłączyć zasilanie przed dotykaniem przewodów i demontażem.
Dostęp do modułu i wymiana
W wielu zmywarkach moduł panelu znajduje się w drzwiach, za panelem sterowania lub pod wewnętrzną osłoną drzwi. Moduł główny może być umieszczony w dolnej części urządzenia, w osłonie przy podstawie albo w innym miejscu zależnym od konstrukcji. Przed rozpoczęciem pracy sprawdź instrukcję serwisową właściwego modelu.
Typowa kolejność dla modułu znajdującego się w drzwiach wygląda następująco:
- Odłącz zasilanie i zamknij dopływ wody.
- Otwórz drzwi i odkręć elementy mocujące wewnętrzną osłonę, podtrzymując panel zewnętrzny.
- Zdejmij osłonę bez naprężania przewodów i sprawdź, czy nie jest podłączony zamek, dozownik lub oświetlenie.
- Zrób zdjęcie ułożenia wtyczek i oznacz złącza, jeżeli nie mają jednoznacznego kodowania.
- Odłącz wtyczki, zwolnij zatrzaski albo mocowania modułu i wyjmij płytkę.
- Przed montażem porównaj oznaczenie, obudowę, gniazda, mocowania i wariant wykonania.
- Zamontuj płytkę, ułóż przewody tak, aby nie zostały przycięte przez panel ani zawias, i podłącz wszystkie złącza.
- Zamknij obudowę przed próbą pracy oraz sprawdź szczelność i prawidłowe działanie programu.
Konstrukcje różnią się między producentami. Nie przenoś kolejności demontażu z jednego modelu na inny i nie podłączaj modułu „według kolorów przewodów”, jeśli schemat urządzenia wskazuje inaczej. Po wymianie część może wymagać konfiguracji, zaprogramowania lub kalibracji, ale nie dotyczy to każdego modułu. Informację tę trzeba potwierdzić dla konkretnego numeru części i urządzenia.
Jak dobrać właściwy moduł, sterownik lub wyświetlacz?
Elektronika do zmywarki jest zwykle przypisana do określonej wersji urządzenia, serii produkcyjnej, wykonania panelu i oprogramowania. Sam wygląd płytki, liczba złączy albo identyczny model handlowy nie gwarantują zgodności.
Przy doborze przygotuj:
- zdjęcie całej tabliczki znamionowej;
- zdjęcie oznaczenia modelu i wszystkich numerów wariantu;
- zdjęcie etykiety lub nadruku na uszkodzonym module;
- informację, czy chodzi o moduł główny, moduł obsługi, płytkę wyświetlacza czy kompletny panel;
- opis objawu i wynik wykonanych kontroli.
Wymagane oznaczenia zależą od producenta:
- Amica: model, kod wyrobu i 14-cyfrowy numer fabryczny;
- Electrolux, AEG, Zanussi: pełny PNC / Prod.No.;
- Bosch i Siemens: pełny E-Nr z końcówką /xx;
- Whirlpool, Bauknecht, Indesit, Hotpoint: numer serwisowy, często 12-cyfrowy i rozpoczynający się od 85;
- Beko i Grundig: model oraz Product No.;
- LG: model oraz Product Code;
- Gorenje i Hisense: model oraz Art. No. albo kod PS;
- Samsung: pełny model z wariantem końcowym, np. /0000.
Jeśli producent rozróżnia warianty numerem PNC, E-Nr, numerem serwisowym lub końcówką modelu, nie zamawiaj części na podstawie skróconego oznaczenia. Najbezpieczniejszy następny krok to odczytanie pełnych danych z tabliczki, porównanie numeru części z katalogiem oraz przesłanie wyraźnego zdjęcia tabliczki i modułu do weryfikacji.
FAQ
Czy brak wyświetlania oznacza uszkodzony wyświetlacz?
Nie. Przyczyną może być brak zasilania, uszkodzony moduł główny, panel obsługi, przewód komunikacyjny, filtr, włącznik albo blokada drzwi. Najpierw ustal, czy do panelu dociera wymagane zasilanie i czy pozostałe funkcje reagują.
Czy zmywarka niegrzejąca wody wymaga wymiany modułu?
Nie zawsze. Sprawdź grzałkę, czujnik temperatury, przewody, zabezpieczenie termiczne i połączenia. Dopiero gdy te elementy są sprawne, a moduł nie steruje obwodem grzania, można rozważać wymianę płytki.
Czy moduł z takim samym wyglądem będzie pasował?
Nie ma takiej gwarancji. Różnice mogą dotyczyć oprogramowania, obsługi funkcji, wersji panelu, złączy, wiązki, mocowania i zakresu urządzenia. Potrzebne są pełne oznaczenia zmywarki oraz numer modułu.
Czy każdy moduł po wymianie trzeba programować?
Nie. Wymóg konfiguracji zależy od producenta, rodziny urządzenia i konkretnego numeru części. Moduł opisany jako zaprogramowany może być przygotowany dla określonego wariantu, ale należy to potwierdzić katalogowo.
Czy można naprawić moduł zamiast go wymienić?
Czasami tak, na przykład przy uszkodzonym przekaźniku, zimnym lucie, bezpieczniku lub elemencie zasilacza. Naprawa płytki wymaga rozpoznania przyczyny uszkodzenia i sprawdzenia odbiornika, który mógł doprowadzić do przeciążenia. Uszkodzenia procesora, pamięci, wielowarstwowych ścieżek lub zalania mogą ograniczać opłacalność naprawy.
Co przygotować do doboru elektroniki do zmywarki?
Przygotuj pełne oznaczenie z tabliczki znamionowej, numer części z modułu, zdjęcia złączy i opis objawów. W przypadku Amiki dodaj kod wyrobu i 14-cyfrowy numer fabryczny, a dla Electrolux, AEG, Bosch, Siemens, Whirlpool i innych marek podaj właściwy numer PNC, E-Nr albo Service No.
