Włączniki sieciowe, mikrostyki i przełączniki zmywarek
Włączniki sieciowe, mikrostyki i przełączniki zmywarek odpowiadają za zasilanie, wybór funkcji oraz sygnał zamknięcia drzwi. Przy braku reakcji, samoczynnym przerywaniu programu lub luźnym przycisku sprawdź także zamek, wiązkę i moduł. Część dobieraj po pełnym oznaczeniu zmywarki oraz numerze starego elementu.
Za co odpowiada włącznik lub mikrostyk w zmywarce?
W tej kategorii występują elementy o różnych funkcjach, dlatego sam wygląd części nie wystarcza do rozpoznania usterki. Możesz spotkać między innymi:

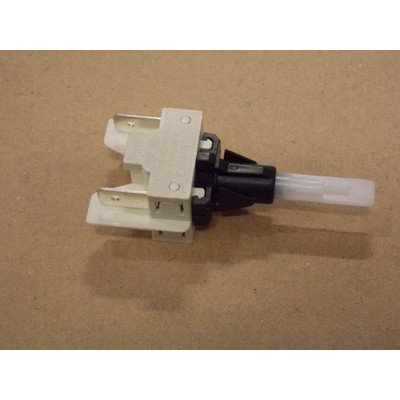

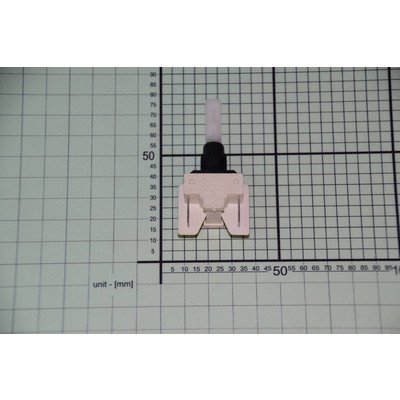

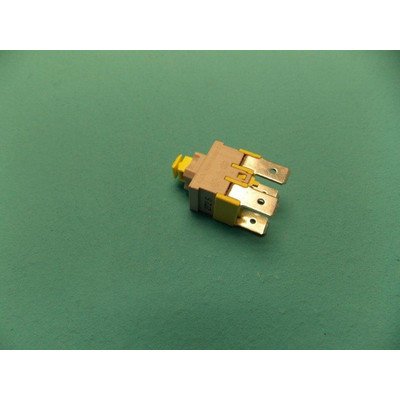

- włącznik sieciowy ON/OFF doprowadzający lub odłączający zasilanie części urządzenia;

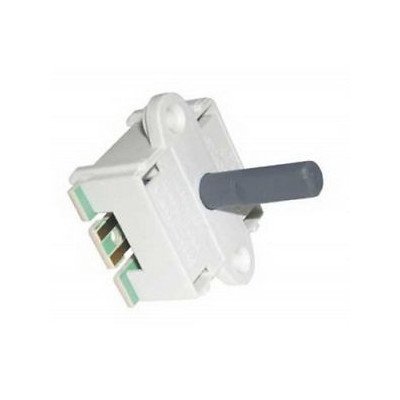

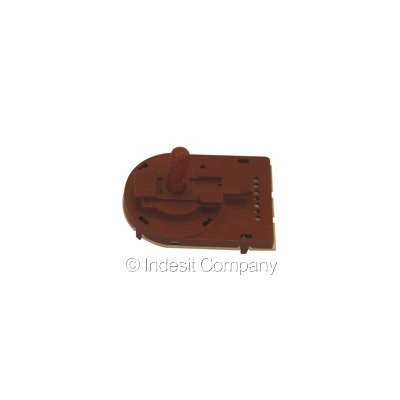

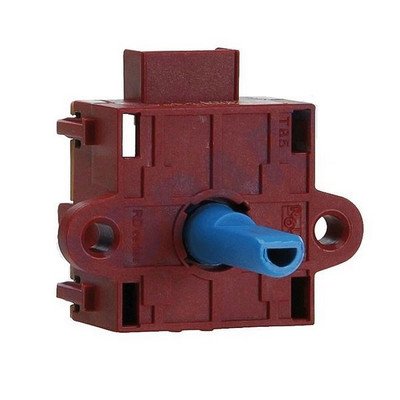

- przełącznik funkcyjny albo programów stosowany w wybranych, zwłaszcza starszych konstrukcjach;

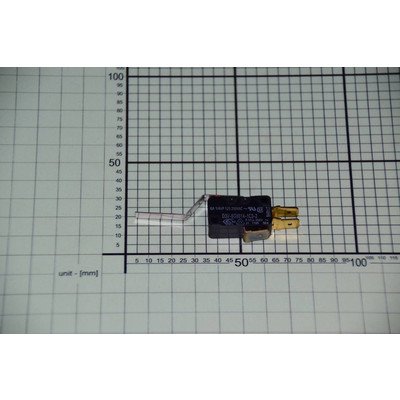

- mikrostyk przycisku Start, Reset lub dodatkowej funkcji;

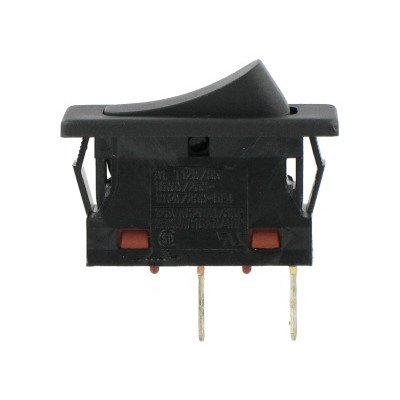

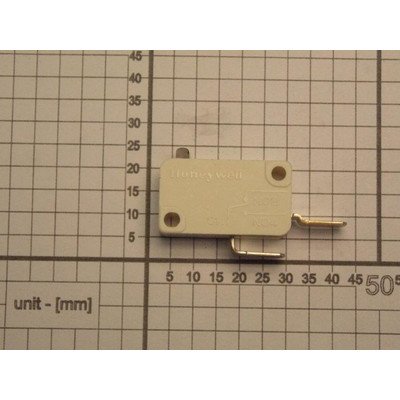

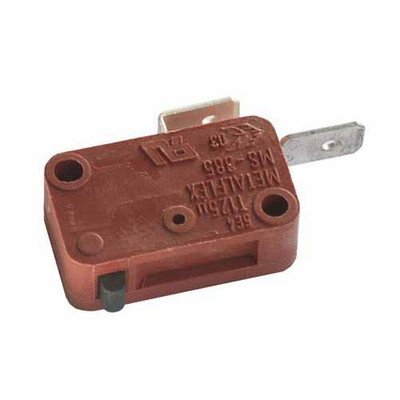

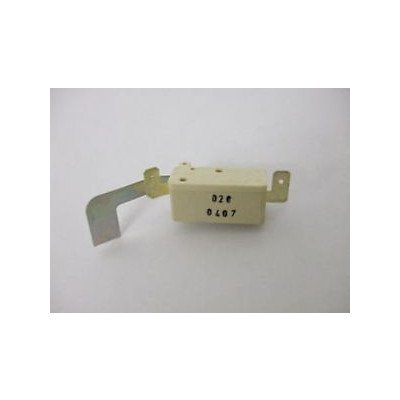

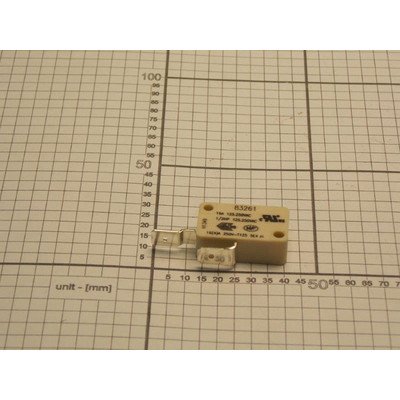

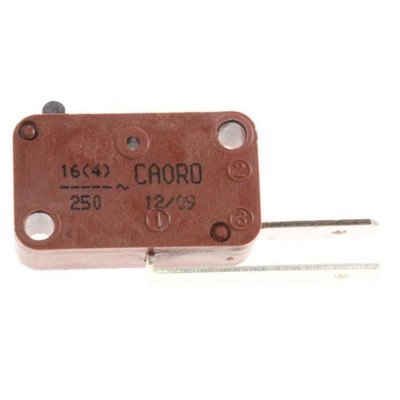

- mikrostyk w zamku drzwi, który przekazuje modułowi informację, że drzwi są zamknięte;

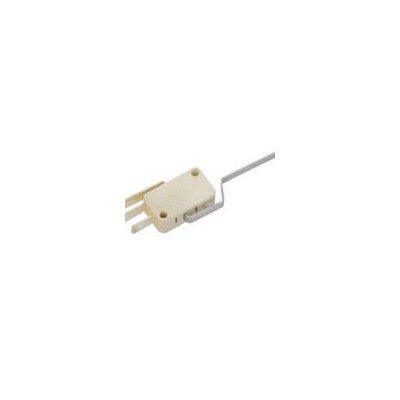

- mikrostyk zabezpieczenia, którego działanie zależy od konstrukcji konkretnego modelu.
Hydrostat, czujnik poziomu wody, termik i elektroniczny moduł sterujący są innymi podzespołami. Mogą powodować podobne objawy, ale nie powinny być automatycznie zastępowane przełącznikiem.
Objaw nie wskazuje od razu konkretnej części
Zmywarka całkowicie nie reaguje
Najpierw sprawdź, czy do urządzenia dociera zasilanie, czy przewód i wtyczka nie są uszkodzone oraz czy nie zadziałało zabezpieczenie instalacji. Jeżeli wyświetlacz i kontrolki pozostają całkowicie ciemne, podejrzany może być włącznik sieciowy, filtr przeciwzakłóceniowy, przewody zasilające, bezpiecznik albo zasilacz modułu.
Jeżeli po poruszaniu przyciskiem zmywarka chwilowo się włącza, przycisk jest luźny albo słychać trzaski, obejrzyj włącznik i jego konektory. Nadpalona końcówka lub brązowe przebarwienie nie jest dowodem, że wystarczy wymienić sam przełącznik. Trzeba znaleźć także przyczynę grzania połączenia, na przykład luźny konektor lub przeciążony styk.
Panel działa, ale program nie startuje po zamknięciu drzwi
Taki objaw pasuje do problemu z mikrostykiem zamka, zaczepem drzwi, ustawieniem drzwi, pękniętą wiązką w rejonie zawiasów albo wejściem modułu sterującego. Sprawdź, czy drzwi domykają się bez nacisku i czy zaczep trafia w zamek. Wyjmij naczynia, które mogą opierać się o drzwi, i skontroluj, czy uszczelka, front meblowy lub źle wypoziomowane urządzenie nie powodują naprężenia.
Samo mechaniczne kliknięcie zamka nie potwierdza sprawności jego styków. Jeżeli zmywarka rozpoznaje otwarcie drzwi, ale nie startuje po zamknięciu, trzeba sprawdzić właściwy obwód sygnałowy oraz ciągłość przewodów. Jeśli nie reagują również inne przyciski, przyczyną może być panel, taśma, wiązka albo moduł, a nie sam mikrostyk drzwi.
Nie działa jeden przycisk lub funkcja
Przycisk może być pęknięty, zapadnięty albo nie naciskać prawidłowo elementu przełączającego. W starszych panelach uszkodzeniu ulega sam przełącznik; w nowszych konstrukcjach przycisk może być częścią panelu lub modułu interfejsu.
Przed wymianą sprawdź, czy przycisk ma wyczuwalny skok, nie zacina się i wraca do położenia początkowego. Jeśli mechanika działa, a funkcja nadal nie reaguje, zmierz przełącznik po odłączeniu przewodów. Brak zmiany stanu styków podczas naciskania wskazuje na uszkodzenie elementu, lecz prawidłowy pomiar nie wyklucza przerwy w wiązce ani usterki elektroniki sterującej.
Program przerywa pracę albo zmywarka działa tylko przy dociśniętych drzwiach
Dociśnięcie drzwi może chwilowo poprawiać kontakt mikrostyku, ale jest to wskazówka diagnostyczna, a nie sposób użytkowania. Sprawdź luz zamka, zaczep, mocowanie mikrostyku i przewody przechodzące przez ruchomą część drzwi. Przewód może być złamany wewnątrz izolacji, dlatego oględziny nie zawsze wystarczą.
Podobne przerwanie cyklu może wywołać aktywne zabezpieczenie przeciwzalaniowe, problem z odpływem, zasilaniem modułu lub błąd komunikacji. Nie mostkuj mikrostyku drzwi ani żadnego zabezpieczenia, aby wymusić pracę urządzenia.
Jak sprawdzić mikrostyk i przełącznik?
Do podstawowego testu potrzebujesz multimetru z funkcją pomiaru ciągłości lub rezystancji. Zmywarkę odłącz od sieci, a przed rozpoczęciem pracy zamknij dopływ wody, jeśli demontaż wymaga poruszania urządzeniem. Pomiar wykonuj na odłączonym obwodzie, nie na przewodach pozostających pod napięciem.
- Zrób zdjęcie połączeń, oznacz przewody i odłącz konektory od badanego elementu. Nie mierz przełącznika podłączonego równolegle do modułu, ponieważ inne elementy mogą zafałszować wynik.
- Ustal według oznaczeń na przełączniku lub schematu urządzenia, które styki są wspólne, normalnie otwarte (NO) i normalnie zamknięte (NC). Nie zakładaj uniwersalnego układu pinów.
- Przyłóż sondy do odpowiedniej pary styków w pozycji spoczynkowej, a następnie podczas pełnego naciśnięcia przycisku lub zamknięcia zamka.
- W sprawnym styku stan powinien zmieniać się zgodnie z jego funkcją: para NO przewodzi dopiero po zadziałaniu, a para NC traci przewodzenie. Rezystancja powinna być niska w stanie przewodzenia i nie powinna pozostawać przypadkowo zmienna.
- Jeżeli wynik nie zmienia się, występuje przerwa w obu położeniach albo przełącznik przerywa przy delikatnym poruszaniu, element jest podejrzany. Następnie sprawdź przewody i punkty zaciskowe.
Ten test nie potwierdza całej sprawności układu. Mikrostyk może przewodzić bez obciążenia, a mimo to mieć nadpalone styki, które zawodzą podczas pracy. Jeżeli potrzebny jest pomiar napięcia, test obwodu zasilającego lub sprawdzenie sygnału na module, powinna wykonać go osoba z odpowiednimi kwalifikacjami, przy użyciu procedury dla konkretnego modelu.
Dostęp do elementu i wymiana
Włącznik sieciowy oraz przyciski zwykle znajdują się w górnej części drzwi, za panelem sterowania. Mikrostyk drzwi jest najczęściej częścią zamka umieszczonego przy górnej krawędzi komory lub w zespole drzwi. Dokładna droga dostępu zależy od marki, sposobu zabudowy i konstrukcji panelu.
Typowa kolejność prac obejmuje:
- odłączenie zasilania i zabezpieczenie urządzenia przed przypadkowym uruchomieniem;
- otwarcie drzwi i zdjęcie dekoracyjnego frontu, jeśli zasłania panel;
- odkręcenie wewnętrznej części panelu lub zwolnienie zatrzasków zgodnie z instrukcją modelu;
- odłączenie złączy po wcześniejszym oznaczeniu ich położenia;
- wyjęcie przełącznika z uchwytu albo wymianę całego zamka, jeżeli mikrostyk nie jest przewidziany jako osobna część;
- sprawdzenie, czy przewody nie są przetarte, przycięte lub nadpalone;
- montaż bez naprężania wiązki i bez pozostawiania przewodów w zasięgu ruchu zawiasu;
- ponowne założenie wszystkich osłon i sprawdzenie działania przy zamkniętych drzwiach.
Nie przenoś kolejności śrub, liczby mocowań ani sposobu demontażu z jednego modelu na całą kategorię. W niektórych zmywarkach trzeba zdjąć front meblowy i panel, w innych przełącznik jest dostępny dopiero po rozdzieleniu wewnętrznej i zewnętrznej części drzwi. Elementy z trwałymi zaciskami lub fabrycznie zaciśniętymi końcówkami wymagają właściwej techniki połączenia; skręcanie przewodów i izolowanie ich taśmą nie jest prawidłową naprawą.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Nie wykonuj pomiarów pod napięciem ani prac przy instalacji zmywarki bez przygotowania. Po naprawie sprawdź, czy urządzenie nie uruchamia programu przy otwartych drzwiach, czy poprawnie reaguje na otwarcie drzwi oraz czy nie pojawiają się ślady grzania złączy.
Jak dobrać właściwy włącznik do zmywarki?
Dobór wykonuj na podstawie pełnego oznaczenia urządzenia i numeru części, a nie wyłącznie zdjęcia. Istotne są między innymi:
- funkcja elementu: zasilanie, Start, funkcja dodatkowa, sygnał drzwi lub zabezpieczenie;
- liczba styków oraz układ NO/NC;
- napięcie i prąd znamionowy nadrukowane na części lub określone w dokumentacji;
- kształt, wymiary, sposób mocowania i położenie dźwigni albo popychacza;
- typ konektorów oraz długość i sposób prowadzenia wiązki;
- to, czy producent oferuje sam mikrostyk, zamek z mikrostykiem, cały panel lub kompletny zespół włącznika.
Samo identyczne złącze nie gwarantuje zgodności. Trzeba porównać układ NO/NC, obciążalność, sposób mocowania, położenie elementu uruchamiającego oraz współpracę z modułem. W przypadku Electrolux, AEG i Zanussi przygotuj pełny PNC / Prod.No.; dla Boscha i Siemensa pełny E-Nr z końcówką /xx; dla Whirlpool, Bauknecht, Indesit i Hotpoint numer serwisowy; dla Amiki model, kod wyrobu i 14-cyfrowy numer fabryczny. Dla innych marek potrzebne mogą być Product No., Product Code, Art. No. lub pełny wariant modelu.
Przed zakupem odczytaj oznaczenie z tabliczki znamionowej, złącza i starego elementu. Przy nieczytelnym nadruku wykonaj wyraźne zdjęcia tabliczki, przełącznika od strony mocowania i wszystkich styków. Dopiero porównanie tych danych z katalogową zgodnością pozwala rozstrzygnąć, czy potrzebny jest sam mikrostyk, zamek drzwi, włącznik sieciowy czy cały panel.
Kiedy sprawdzić inną kategorię części?
- Gdy urządzenie nie ma zasilania i włącznik jest sprawny, sprawdź filtr przeciwzakłóceniowy, przewód i moduł zasilania.
- Gdy drzwi nie trzymają się mechanicznie albo nie trafiają w zamek, przyczyną mogą być blokady do zmywarek, zaczep, zawiasy lub elementy frontu.
- Gdy wszystkie przyciski działają nieprawidłowo, a przełączniki i przewody są sprawne, sprawdź moduły sterujące i programatory.
- Gdy problem dotyczy komunikacji między panelem a elektroniką, skontroluj wiązki elektroniki i przewody modułu.
FAQ
Czy zmywarka nie startuje zawsze z powodu uszkodzonego mikrostyku drzwi?
Nie. Podobny objaw powodują między innymi niedomknięte drzwi, przesunięty front, uszkodzony zaczep, przerwana wiązka, moduł sterujący, aktywne zabezpieczenie przeciwzalaniowe lub problem z zasilaniem. Mikrostyk trzeba potwierdzić oględzinami i pomiarem właściwego obwodu.
Czy kliknięcie zamka oznacza, że mikrostyk jest sprawny?
Nie. Kliknięcie potwierdza działanie części mechanicznej, ale styk elektryczny może być zużyty, nadpalony albo uruchamiany z niewłaściwym skokiem. Sprawdź zmianę stanu styków po odłączeniu przewodów.
Czy można zastąpić każdy mikrostyk elementem o takim samym wyglądzie?
Nie. Trzeba porównać układ NO/NC, obciążalność, sposób mocowania, położenie dźwigni lub bolca oraz typ złączy. W części urządzeń właściwym zamiennikiem jest kompletny zamek, a nie uniwersalny mikrostyk.
Czy pomiar ciągłości wystarczy do oceny włącznika sieciowego?
Nie zawsze. Pomiar bez obciążenia wykrywa przerwę lub brak przełączania, ale nie pokazuje pewnie zachowania nadpalonych styków podczas pracy. Obejrzyj złącza i przebarwienia, a dalsze pomiary wykonuj według schematu konkretnej zmywarki.
Gdzie znajduje się mikrostyk drzwi zmywarki?
Zwykle jest w zespole zamka przy górnej krawędzi drzwi lub komory, lecz konstrukcja zależy od modelu. W niektórych urządzeniach jest częścią zamka i nie występuje jako oddzielna część serwisowa.
Jakie dane przygotować do doboru części?
Podaj pełne oznaczenie z tabliczki znamionowej właściwe dla producenta, oznaczenie starego przełącznika oraz zdjęcia elementu, mocowania i złączy. Skrócony model może nie identyfikować wariantu technicznego zmywarki.
