Zawiasy, linki i sprężyny drzwi zmywarki
Zawiasy, linki i sprężyny drzwi zmywarki odpowiadają za płynny ruch i równoważenie ciężaru drzwi, także z frontem meblowym. Gwałtowne opadanie, samoczynne zamykanie, skrzypienie lub nierówne ustawienie wymagają sprawdzenia całego mechanizmu po obu stronach. Część dobieraj według pełnego oznaczenia z tabliczki, konstrukcji mocowań i wariantu drzwi.
Jak działa mechanizm drzwi zmywarki?
Ciężar drzwi jest równoważony przez mechanizm umieszczony po obu stronach urządzenia. Zależnie od konstrukcji może on obejmować metalowy zawias z ramieniem, sprężynę, linkę albo taśmę, krążek lub ślizg oraz punkty zaczepienia pozwalające ustawić naciąg. W zmywarkach do pełnej zabudowy mechanizm musi uwzględniać również ciężar frontu meblowego.
Nie każda zmywarka wykorzystuje taki sam układ. Spotyka się sprężyny połączone bezpośrednio z zawiasem, linki prowadzone przez krążki, metalowe taśmy oraz zawiasy obrotowo-przesuwne. Regulacja może polegać na zmianie punktu zaczepienia, użyciu śruby regulacyjnej albo zastosowaniu sprężyny przeznaczonej do określonego zakresu obciążenia. Nie należy przenosić procedury regulacji z innego modelu bez sprawdzenia dokumentacji.
Objawy i możliwe przyczyny
| Objaw | Co może być przyczyną | Jak to rozróżnić |
| Drzwi gwałtownie opadają | zerwana lub wypięta linka, pęknięta sprężyna, uszkodzony zaczep albo prowadnica | Porównaj oba boki. Luźna linka, fragment tworzywa pod zmywarką lub brak wyczuwalnego oporu po jednej stronie wskazuje na przerwę w przenoszeniu siły. |
| Drzwi opadają mimo całych linek | zbyt mały naciąg, niewłaściwa sprężyna, cięższy front meblowy lub błąd montażu frontu | Sprawdź, czy problem pojawił się po założeniu albo wymianie frontu. Regulacja ma sens wyłącznie wtedy, gdy przewidział ją producent. |
| Drzwi samoczynnie się zamykają | zbyt duży naciąg, zbyt lekki lub niezainstalowany front, linka zaczepiona w niewłaściwym położeniu | Jeżeli oba boki pracują równo, a drzwi są mocno unoszone, bardziej prawdopodobna jest nieprawidłowa równowaga niż zerwanie linki. |
| Ruch jest nierówny lub drzwi przekrzywiają się | uszkodzenie tylko jednej strony, wygięty zawias, przesunięte mocowanie albo źle zamontowany front | Porównaj szczeliny po bokach, położenie ramion i przebieg linek. Sama wymiana sprężyny nie naprawi wygiętego zawiasu. |
| Słychać skrzypienie, tarcie lub trzaski | zużyta prowadnica, linka ocierająca o obudowę, zabrudzony sworzeń, pękające tworzywo albo deformacja zawiasu | Oglądaj mechanizm podczas powolnego ruchu drzwi bez wkładania dłoni w jego tor. Szukaj pyłu z tworzywa, przetarć linki i miejsc metalicznego tarcia. |
| Drzwi nie domykają się | przeszkoda w komorze, wysunięty kosz, źle ułożone naczynie, problem z zamkiem, przekoszenie zmywarki lub deformacja zawiasu | Najpierw opróżnij strefę domykania i sprawdź ustawienie urządzenia. Jeżeli po dociśnięciu zmywarka startuje, skontroluj również zamek i wyłącznik drzwi. |
| Woda wydostaje się przy drzwiach | uszczelka, nadmierne pienienie, niewypoziomowanie, problem z natryskiem lub odkształcenie drzwi | Wyciek nie potwierdza awarii zawiasu. Sprawdź miejsce wypływu, stan uszczelek i równość przylegania drzwi przed zakupem mechanizmu. |

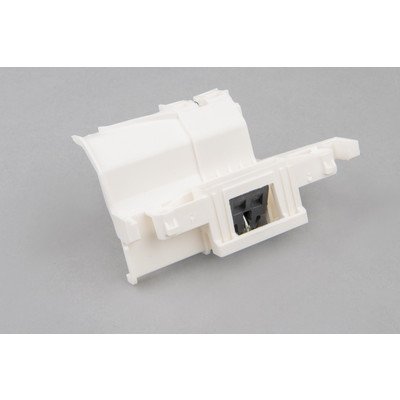

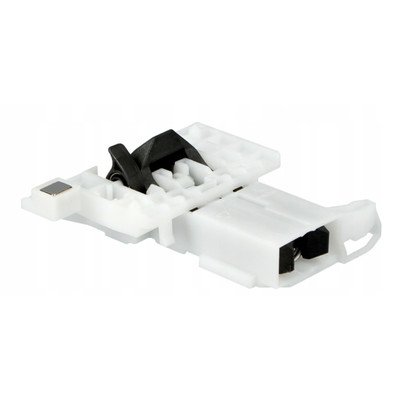

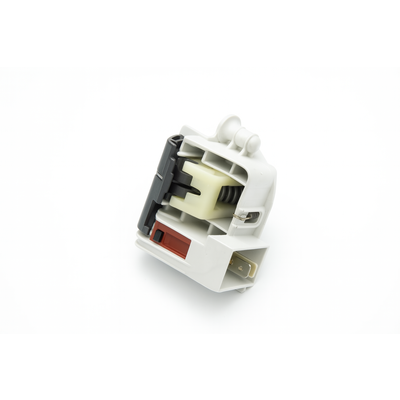

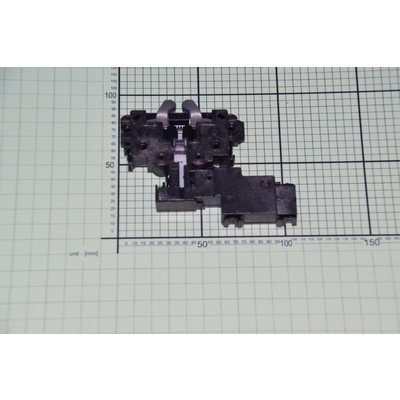

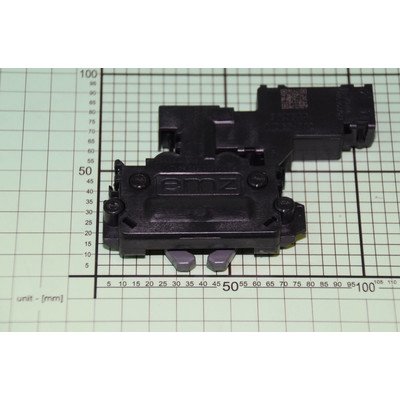

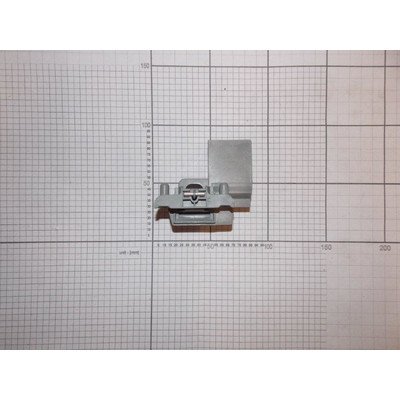

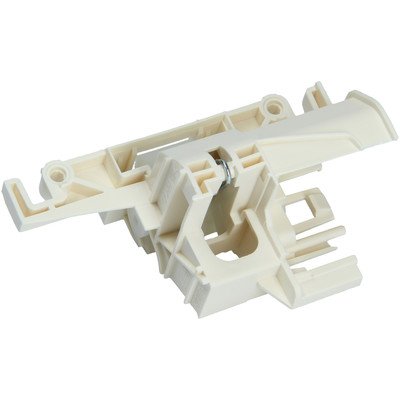

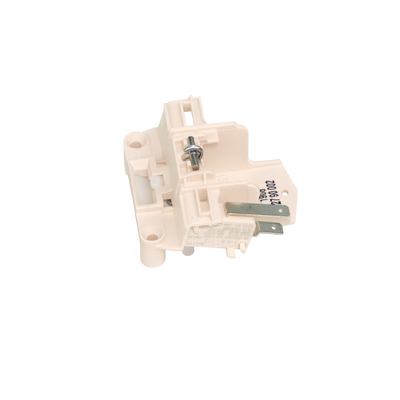

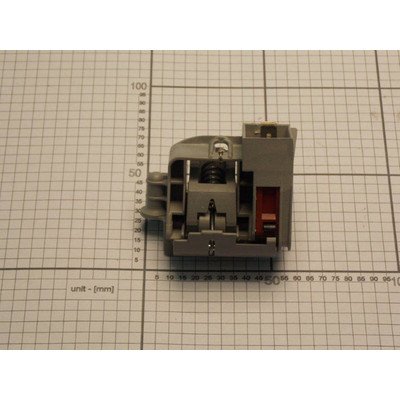

Jeżeli problemem jest przede wszystkim wyciek, porównaj stan mechanizmu z ofertą uszczelek drzwi i misy zmywarki. Brak startu po zamknięciu może natomiast kierować diagnostykę do blokad drzwi zmywarki.
Jak sprawdzić linki, sprężyny i zawiasy?
W tej kategorii podstawą diagnostyki są oględziny i próba mechaniczna. Pomiar rezystancji miernikiem nie ocenia stanu linki, sprężyny ani zawiasu.
- Odłącz zmywarkę od zasilania i zamknij dopływ wody. Przed wysunięciem urządzenia z zabudowy odkręć jego mocowania i upewnij się, że przewód, wąż dopływowy oraz odpływowy nie zostaną naprężone.
- Zabezpiecz urządzenie przed przechyleniem. Nieprzymocowana zmywarka może po otwarciu ciężkich drzwi wysunąć się lub przewrócić.
- Sprawdź zachowanie drzwi. Powoli otwieraj je i zamykaj, podtrzymując ciężar. Oceń, czy opór jest równy, czy problem występuje tylko w części zakresu oraz czy jedna strona porusza się inaczej.
- Porównaj prawą i lewą stronę. Szukaj pękniętej linki, rozciągniętej lub wypiętej sprężyny, złamanego krążka, wytartej prowadnicy, poluzowanego mocowania i wygiętego ramienia.
- Sprawdź przebieg linki. Musi znajdować się w przeznaczonych dla niej prowadnicach i nie może ocierać o ostrą krawędź. Samo ponowne założenie linki nie rozwiąże problemu, jeżeli prowadnica lub zaczep są pęknięte.
- Oceń front meblowy i ustawienie zmywarki. Front nie może kolidować z cokołem, blatem ani sąsiednimi meblami. Jego nieprawidłowe położenie może imitować uszkodzenie zawiasu.
Luźna linka nie rozstrzyga jeszcze, czy należy kupić wyłącznie linkę. Przyczyną może być pęknięty zaczep sprężyny, uszkodzony ślizg albo deformacja ramienia zawiasu. Z kolei cała sprężyna może być niewłaściwa dla ciężaru drzwi lub utracić prawidłowe osadzenie.
Dostęp do mechanizmu i wymiana
W wielu zmywarkach linki oraz sprężyny są dostępne po wysunięciu urządzenia i zdjęciu bocznych osłon. W innych konstrukcjach konieczny jest demontaż cokołu, dolnej osłony albo części zespołu drzwi. Zmywarka do zabudowy zwykle wymaga wcześniejszego odkręcenia od blatu lub boków szafki.
Przed rozpięciem mechanizmu sfotografuj przebieg linek, położenie sprężyn, prowadnic i punktów regulacji po obu stronach. Oznacz stronę montażu części, jeśli prawa i lewa różnią się konstrukcją. Nie zmieniaj przypadkowo punktu zaczepienia sprężyny — może to spowodować zbyt gwałtowne otwieranie albo samoczynne zamykanie drzwi.
Sprężyny są elementami magazynującymi energię. Kolejność zwalniania naciągu zależy od mechanizmu. W części urządzeń pracuje się przy zamkniętych drzwiach, natomiast inne procedury wymagają ustawienia drzwi w określonym położeniu i kontrolowanego zdjęcia linki z ramienia. Stosuj instrukcję właściwą dla pełnego oznaczenia zmywarki. Nie rozpinaj napiętej sprężyny szczypcami ani przypadkowym hakiem.
Opisane czynności serwisowe wymagają doświadczenia, właściwych narzędzi i zabezpieczenia urządzenia przed przechyleniem. Nie są przeznaczone do wykonywania bez przygotowania, jeśli demontaż wymaga manipulowania napiętą sprężyną, położenia zmywarki lub odłączania stałego przyłącza elektrycznego.
Podczas montażu:
- wymień także pękniętą prowadnicę, krążek lub zaczep, aby nowa linka nie została szybko przetarta;
- nie zastępuj linki sznurkiem, drutem ani przypadkową linką o podobnej długości;
- zachowaj fabryczny przebieg linki i właściwe punkty zaczepienia;
- wymieniaj oba elementy wtedy, gdy przewiduje to zestaw naprawczy lub dokumentacja danej konstrukcji;
- przed założeniem osłon wykonaj powolną próbę ruchu, stale podtrzymując drzwi.
Po naprawie drzwi powinny poruszać się płynnie, bez przeskoków i wyraźnej różnicy między stronami. Sprawdź kilka razy pełny zakres ruchu, a następnie zamontuj urządzenie i front zgodnie z instrukcją. Po zakończeniu montażu przeprowadź kontrolny cykl, obserwując domknięcie oraz okolice dolnych narożników drzwi.
Kiedy potrzebny jest zawias, a kiedy zestaw linek?

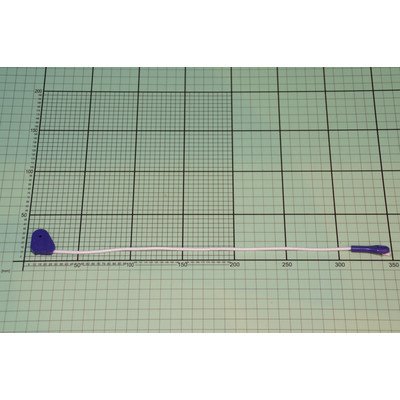

Linka lub taśma jest właściwym podejrzeniem, gdy została zerwana, przetarta, wypięta albo ma uszkodzone zakończenie. Trzeba jednak sprawdzić prowadnicę, ponieważ ostra lub pęknięta powierzchnia może zniszczyć nową linkę.
Sprężyna wymaga wymiany, gdy jest pęknięta, trwale odkształcona, skorodowana w miejscu zaczepienia albo nie odpowiada wymaganemu obciążeniu drzwi. Kolor sprężyny może oznaczać jej wariant siły, ale bez katalogu konkretnej konstrukcji nie jest wystarczającą podstawą doboru.
Zawias należy brać pod uwagę przy wygiętym ramieniu, nadmiernym luzie sworznia, pękniętym ograniczniku, nierównych szczelinach lub mechanicznym blokowaniu ruchu. Jeżeli gwałtowne opadanie drzwi zdeformowało zawias, sama wymiana linki może nie przywrócić prawidłowego domykania.
Kompletny zestaw naprawczy ma sens, gdy producent zmienił konstrukcję linek, sprężyn, mocowań albo prowadnic. Nie należy łączyć przypadkowo elementów starego i nowego wykonania. Dostępne warianty można porównać w kategorii zawiasów drzwi i zestawów naprawczych.
Jak dobrać właściwą część?
Podobna długość linki, kolor sprężyny lub identyczny wygląd zawiasu nie potwierdzają zgodności. Znaczenie mogą mieć:
- prawa albo lewa strona montażu;
- długość i wykonanie linki oraz kształt jej zakończeń;
- profil krążka lub prowadnicy;
- siła i sposób zaczepienia sprężyny;
- rozstaw otworów, sworzeń i ogranicznik zawiasu;
- szerokość zmywarki oraz rodzaj drzwi;
- obecność i dopuszczalny ciężar frontu meblowego;
- wersja obrotowa, przesuwna albo obrotowo-przesuwna;
- numer kompletnego zestawu i zgodność jego elementów.
Do wyszukania zgodnej części odczytaj pełne dane z tabliczki znamionowej. Dla Bosch i Siemens potrzebny jest pełny E-Nr wraz z końcówką /xx, dla Electrolux, AEG i Zanussi pełny PNC/Prod.No., a dla Whirlpool, Bauknecht, Indesit i Hotpoint numer serwisowy, często 12-cyfrowy i rozpoczynający się od 85. W przypadku Amica przygotuj model, kod wyrobu i 14-cyfrowy numer fabryczny.
Jeżeli stara część ma czytelny numer, zachowaj go do porównania, ale potwierdź zgodność w katalogu według danych urządzenia. Przy nieczytelnej tabliczce wykonaj wyraźne zdjęcie całego oznaczenia, obu stron mechanizmu i uszkodzonego elementu.
FAQ – zawiasy, linki i sprężyny drzwi zmywarki
Czy opadające drzwi oznaczają pękniętą sprężynę?
Nie. Podobny objaw powoduje zerwana lub wypięta linka, uszkodzony zaczep, pęknięta prowadnica, niewłaściwa regulacja albo zbyt ciężki front meblowy. Trzeba porównać mechanizmy po obu stronach.
Czy można używać zmywarki z zerwaną linką?
Urządzenie może nadal uruchamiać program, ale drzwi nie są prawidłowo równoważone i mogą gwałtownie opaść. Dalsze użytkowanie zwiększa ryzyko urazu oraz deformacji zawiasu, ogranicznika lub mocowania frontu.
Czy linki i sprężyny trzeba wymieniać parami?
Zależy to od konstrukcji i zaleceń producenta. Niektóre zestawy serwisowe obejmują obie strony, a w wybranych mechanizmach zalecana jest jednoczesna wymiana obu sprężyn. Nie jest to jednak uniwersalna zasada dla każdej zmywarki.
Dlaczego po zamontowaniu frontu drzwi opadają?
Front może być cięższy niż zakres przewidziany dla aktualnych sprężyn lub naciąg nie został ustawiony według instrukcji montażu. Sprawdź również mocowanie frontu i wyklucz zerwanie linki. Nie zwiększaj naciągu, jeśli dany model nie ma takiej regulacji.
Czy skrzypiący zawias wystarczy nasmarować?
Tylko po ustaleniu miejsca hałasu i dopuszczalnego sposobu konserwacji. Skrzypienie może pochodzić z przetartej linki, pękniętej prowadnicy albo wygiętego zawiasu. Nałożenie przypadkowego smaru może zatrzymywać zabrudzenia, uszkodzić tworzywo lub ukryć rozwijającą się usterkę.
Gdzie znajduje się tabliczka znamionowa zmywarki?
Zwykle jest widoczna po otwarciu drzwi: na ich bocznej lub górnej krawędzi albo przy przedniej części komory. Do doboru przepisz całe oznaczenie, łącznie z ukośnikiem, końcówką wersji i zerami.
